A keverő patronja: a tervezési jellemzők és a meglévő fajták

Ebben a cikkben megnézzük, hogyan működik a 40 mm-es keverő patronja. Ez az elem a legfontosabb része a leggyakrabban használt konyhákban és fürdőszobákban. A készülék megértése lehetővé teszi, hogy elkerülje a tipikus hibákat az ilyen igényelt vízvezetékberendezések üzemeltetésében.

Fotópatron a keverőhöz
Népszerű patronos keverők

A keverési mechanizmusnak megfelelő szerkezeti típusok

A keverők számára a következő típusú patronok vannak: golyó és lemez. A második sokkal gyakoribb, ami nem befolyásolja a termék költségét vagy megbízhatóságát. Mindkét modell fő műszaki jellemzői nagyjából azonosak, de üreges golyóval történő gyártás esetén különleges engedély szükséges, ami nagyon nehéz megszerezni.

A lemezek gyártása a jogi síkban sokkal egyszerűbb. De menjünk közvetlenül az eszközükre.

A gömb alakú patron szerkezetét

A gömb alakú patron diagramja
Megnevezés az ábrán név
3 Állító rúd
4 Üreges golyó a víz keveréséhez
5 Gumi nyereg
6 Állító gyűrű
7 Ball mandzsetta
8 Karmantyú szabályozása
9 Folyadékbemenet
10 Folyadékkioldódás
11 Golyós hüvely

A golyóspatronok a konyhai csapokhoz a következőképpen működnek:

  • A készülék belsejében lévő üreges golyó két lyukkal rendelkezik, amelyeket a forró és hideg víz beáramlására terveztek, és az egyiket a felszabaduláshoz már összekeverték.
  • A szabályozó rúd is hozzá van kapcsolva, ahogy mozog, a gömb nyílása eltolódik.
  • A karral végzett manipulációk lehetővé teszik, hogy csökkentse és növelje mindhárom áramot, ami lehetővé teszi, hogy a golyó belsejében lévő folyadék különböző arányban keveredjen, és különböző intenzitással járjon el.

Amint látja, a gömbmechanizmus működése nagyon egyszerű.

Lemeztálca szerkezet

Lemezkazetta eszközdiagramja
Megnevezés az ábrán név
1 Állító rúd
2 csavar
3 tömítés
4 Kerámia lemez
5 Stock fej
6 Vízbevezetés
7 ujj

A zuhanykabin vagy a konyhai berendezés keverőjének lemezkazettája kissé eltér a működésétől a fenti labda modelltől.

Itt hideg és forró víz folyik be a bemeneti nyílásokon keresztül, majd amikor a kart elmozdítják, a felső kerámialemez az alsóhoz képest elmozdul, ami különböző hatásokat fejt ki a szerkezet kimenetére:

  • A lemezek lyukai és szélei közötti szűk koincidencia a vízáram teljes átfedését eredményezi, vagyis a csap ki van kapcsolva.
  • Az egyik lemezelem bevitele egy másikba szabályozza a kimenő fej erőjét.
  • A felső és a hideg víz átfedése a felső lemezen a folyadék hőmérsékletét különböző szinteken eltérő mértékben határozza meg.

Technikai különbségek lemezes patronok

Amint azt már említettük, a leggyakoribb műanyag patronok két kerámia tárcsa belsejében.

Közöttük a következő paraméterekben különböznek egymástól:

  1. Átmérővel. A patronok átmérője 25 mm és 45 mm, de a leggyakrabban használt negyven milliméteres termékek d40 jelöléssel vannak ellátva. Érdemes megjegyezni, hogy ez a paraméter nincs komoly hatással a teljesítményre, hanem a keverő formájáról és méreteiről van szó.
35 mm-es keverőberendezés
  1. ülés. Függetlenül attól, hogy az átmérő teljesen különböző lehet minden gyártó esetében, és az ár nem változik.

Tipp: mielőtt új patront választasz, hasonlítsa össze a régi készüléket, hogy ne tévedjen az üléssel.

Példák a különböző ülésekre
  1. A szabályzó rúd hossza. Ismét ez a mutató teljesen függ a daru modelljének jellemzőitől, vagy inkább a karjától.
Példák különböző hosszúságú rudakra

csere

Ez az, hogy mennyi a kazetták költsége a keverőn, mindenesetre elhanyagolható érték az egész csaptelephez képest. Ezért gazdaságilag nyereséges és megvalósítható, hogy ezt az elemet rendszeresen cseréljük saját forrásaink felhasználásával, anélkül, hogy egy vízvezeték-szerelőt fel kellene hívnunk.

Tipp: Ha meg akarja hosszabbítani a vízkeverő készülék élettartamát, akkor helyezzen be további szűrőt a mosogatógépbe, ami megakadályozza a nagy részecskék belépését a kerámia lemezekbe.

A sikertelen termék megváltoztatásához szükséges lépések a következők:

  1. Zárja le a forró és hideg víz áramlását. Ezután nyissa fel a szelepet, ha a folyadék egy része benne marad.
  2. Távolítsa el a dekoratív kupakot, amely bezárja a reteszelőcsavarhoz való hozzáférést. Általában kék-piros színű, jelezve a keverő irányát.
  3. Csavarjuk le a csavart az allen kulcs segítségével és távolítsuk el a kar testét.
A kar levehető daruval
  1. Távolítsa el a díszítő gyűrűt, majd csavarja le a keverő nyomóanyáját. Próbálj meg ne károsodni semmit.
  2. Vessük ki a régi patront és helyezzük a helyére egy újat. Ugyanakkor gondosan ellenőrizze az összes leszálló töredék egybeesését, ellenkező esetben a keverő később áramolhat.

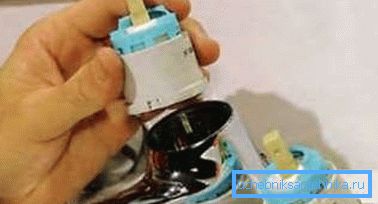

Törött rész cseréje
  1. Állítsa vissza a szorítóanyát és a díszítő gyűrűt.
  2. Helyeztük a karot.
  3. Csavarozza be a hatlapú rögzítőcsavart.
  4. Visszaadunk egy díszes kupakot.
  5. Nyissa ki a vizet, és kapcsolja be a keverőt, hogy ellenőrizze a teljesítményét.
Megfelelően működő egykaros szelep a cserepatron behelyezése után

Az egész csere könnyedén elvégezhető a saját kezével, ha a fenti ajánlásokat követi.

következtetés

Egykaros csaptelepek találhatók ma a középületek lakóházaiban, házaiban és fürdőszobájában. A megfelelő működésükért felelős fő elemek azok a speciális patronok, amelyek közvetlenül az előállított víz keveredését végzik. Rendkívül praktikusak és egyszerűek a készüléken. Ritkán megszakad, és amikor ez megtörténik, könnyen kicserélhető.

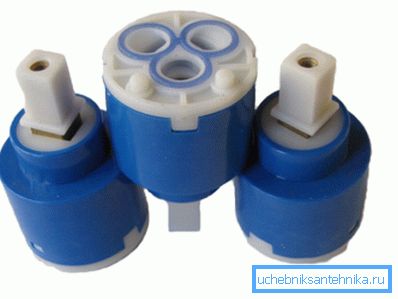

Tintapatronok: felső és alsó nézet

A jelen cikkben szereplő videó további tanulmányi anyagokat nyújt Önnek, amelyek közvetlenül kapcsolódnak a vázolt témahoz, a készülék egyszerűsége garantálja annak gyakorlati alkalmazhatóságát.
