Hogyan tegye a csaptelepet a fürdőszobába: a munka jellemzői

A fürdőszobai csaptelep összeszerelése és annak későbbi telepítése eléggé egyszerű feladat, amelyet minden felnőtt ember képes kezelni. Szeretnénk megvizsgálni a fürdőszobai csaptelep elemeit, és leírni a szerelési, szerelési és csatlakoztatási szabályokat.

Mielőtt a csapot a fürdőszobába helyezi, ismerje meg a közelgő munka szabályait és jellemzőit.

A keverőtervek típusai

Mielőtt a csapot a fürdőszobába tenné, ki kell választania egy megfelelő kialakítást.

A fürdőszobában, mint bármely más modern lakásban lévő egészségügyi vagy háztartási egységben, hideg és meleg vizet használnak.

Mint ismeretes, a meleg víz hőmérséklete meglehetősen magas, de a hideg víz nagyon hűvös, és a legtöbb szükséglethez mérsékelt fűtésre van szükség, amely lehetővé teszi a normál higiéniai vagy gazdasági eljárásokat.

A szükséges hőcserélők áramlását használják, amelyek lehetővé teszik a hideg és forró víz megfelelő arányú keverését.

Egy fürdőszobáról beszélünk, ezért elsősorban érdeklődünk a fürdés, zuhanyzás, kézmosás, ruhák mosása stb. Ez olyan keverő jelenlétét jelenti, amely a felhasználó számára minimális erőfeszítéssel képes kielégítően finoman beállítani a daru működését.

A fürdőszobában nemcsak a funkcionalitás fontos, hanem a szépség és a kényelem is.

Ezenkívül figyelembe kell venni, hogy a fürdőszobában legalább kétféle vízvezeték lehetséges, mivel szinte mindig két vízbefecskendezési pont van - egy káddal / zuhanyzóval és egy mosdóval. Néha persze vannak olyan eszközök is, amelyek egyidejűleg mindkét pontot kiszolgálják a daru csúszkájának fordulata miatt, de ez inkább kivétel, és egy példa arra, hogy hogyan kell csinálni, nem éri meg.

Tehát, a fürdőszobában is telepíthető keverők kétféle:

  1. A mosogatóra szerelhető eszközök. Két bejárata van (forró / hideg víz) és egy kimenet (daru gander). Szerkezetileg úgy tervezték, hogy a tálat mosogató oldalán lévő lyukba helyezze, ritkábban - falra szerelhető;
  2. A zuhanyzó vagy a fürdő területén történő felszerelésre szolgáló eszközök. Két bejárata és két kijárata van: az egyik a daru ganderéhez, a másik a zuhanyfejhez. Néha a csaptelep és a zuhany mellett van egy további öntöződoboz is egy flexibilis tömlővel. Fel lehet szerelni a falra (leggyakrabban) vagy a fürdő oldalán.

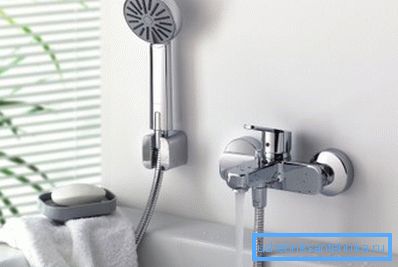

A képen - egy klasszikus falra szerelhető csaptelep zuhanyzóval egy flexibilis tömlőn.

Figyelj! A csaptelep beépítése a mosdóra és a fürdő oldalára nem mutat szignifikáns különbségeket, ezért érdemes csak a falra és a mosogatóra telepíteni a különböző munkák példáit.

Emlékeztetni kell arra is, hogy az egyes típusú keverők számos alfajra oszthatók, ráadásul minden gyártó saját formatervezési know-how-ot és megoldásokat alkalmaz. Azonban ezeknek a struktúráknak nincs alapvető különbsége, illetve telepítésük sem.

A fürdő oldalán lévő felszerelés hasonló a mosogatóhoz való beszereléshez.

Figyelj! Megfontoljuk a közös modelleket, amelyek összeszerelése és telepítése tükrözi az ilyen munkák általános szabályait.

Összeszerelés

Fali zuhanycsaptelep

Egy egyszerű példa egy fal egységre.

A kád és a zuhany karbantartására leggyakrabban használt fali csapok.

Ez annak köszönhető, hogy számos előnye és jellemzője az ilyen típusú szerelési vízvezeték, többek között a következők:

  • Egyszerű telepítés, karbantartás és csere. A termék fix és csak két lengőanyával van összekötve, ami nagyban megkönnyíti a szerelést és a szétszerelést;
  • A vízellátáshoz csatlakoztatva nincsenek rugalmas tömlők, amelyek mindig is gyenge kapcsolatot jelentettek minden rendszerben;
  • Nincsenek nehezen elérhető területek vagy rejtett kommunikáció, amit gyakran megfigyelnek a tál oldalán beépített keverők építésében.

Gondolja át, milyen a falra szerelt fürdőkád.

A fürdőszobai csaptelep vázlatos rajza.

Az ábrán látható a szokásos kétszelepes tok, amelybe a féktengely-dobozt (3) a lendkerék (4) forró és hideg áramlásával forgatják az elzárószelepek vezérlésére. A víz áramlik középen, ahol van egy váltó kapcsoló (8), amely a teljes kevert áramlást a csévélőhöz (7) vagy a zuhanyfej tömlőhöz (16) irányítja.

A ház hátoldalán két bemenet található, amelyek a dobozok felszereléséhez az aljzatokkal szemben helyezkednek el. A fúvókákon rögzített anyák vannak tömítésekkel (1), amelyek miatt a termék csatlakozik a vízvezetékekhez.

Figyelj! A készülék testének beömlőnyílása közötti távolság nem állítható, ezért a csövek végcsatlakozásait a megfelelő távolságon belül kell elhelyezni, ami a keverő modellétől függ, de leggyakrabban 150 mm.

Szóval, fontolja meg, hogyan kell összeszerelni egy csaptelep a fürdőszoba egy fal telepítés csináld magad:

  1. Ellenőrizzük, hogy a vízcsatlakozók a megfelelő távolságban vannak-e (megnézzük a fürdőcsap rajzát, amelyet vásároltunk), és ugyanazon a szinten voltak;
Ellenőrizze a vezetékek szintjét és távolságát;
  1. Vesszük a termék testét, csavargassuk a kakastengelyes dobozt bárányokkal, az eltérítővel és telepítsük a ganderet. Minden csatlakozást gumi vagy paronit tömítéssel kell felszerelni. A megfelelő összeszereléshez használja a gyártó utasításait;
Összeszereljük a keverőt az utasításoknak megfelelően.
  1. Vegyünk adaptereket, 1 \ 2 - 3 \ 4 excentereket? és a csavarral a csavart az óramutató járásával megegyező irányban csavarja fel. Ezután lezáró pasztát alkalmazunk és csavartuk a csöveket, meghúzzuk őket egy kulccsal, és távolsággal tegyük ki őket;
A kisebb átmérőjű szálaknál a szendvicset elszállítjuk.
  1. Megfordítjuk az úgynevezett fonal excentrikákat. fényvisszaverők - díszítő burkolatok, amelyek eltakarják a csatlakozás helyét;
Szél reflektorokat.
  1. Helyezzük a keverőt, tegyük fel a kupakot, és először a kezével, majd állítható csavarkulccsal húzzuk meg őket. Húzza meg anélkül, hogy fanatikus, hogy ne adja át a gumitömítés;
A képen látható, hogy miként lehet a keverőt a falon a fürdőszobában rögzíteni.
  1. Csatlakoztatjuk a zuhanyzó öntöződobozt, rögzítjük a zuhanycsapot tüskék segítségével;
Rögzítse az öntöződobozok tartószerkezetét.
  1. Kapcsolja be a vizet és ellenőrizze a készülék működését.
Ellenőrizze a termék munkáját.

Figyelj! A kapszulákkal és gumitömítésekkel ellátott csatlakozásokat nem szabad vontató- vagy FUM-szalaggal lefedni.

Fedélzeti keverő

Ha előzetesen megtanulják, hogyan lehet megérteni a fürdőszobai csapot, akkor könnyebb lesz dolgozni.

Most beszéljünk a beépített modell telepítéséről, vagyis a fürdőszoba vagy a mosdó fedélzetén. Itt vannak olyan modellek, amelyek nagyon eltérő minőségűek és árúak, de a telepítési elv ugyanolyan.

Először is, kívánatos az eset összeállítása: szerelje fel a csapokat és a szelepeket (kapcsolófogantyú az egykaros modellekhez), és rögzítse a ganderet. Ezután alulról a rugalmas csatlakozó tömlők tömlõit kell csatlakoztatni, és be kell dugni a gumitömítést.

Alul, helyezzen be egy gumigyűrűt, és rögzítse a tömlőszerelvényeket.

Most áthelyezzük a tömlőket a szerelő lyukba, és helyezzük bele a keverőalapot. A héj másik oldalán csavarja fel a rögzítő anyát vagy tartóelemet, húzza meg a rögzítőelemet úgy, hogy a készülék szilárdan a fedélzeten legyen.

Rögzítse a terméket a rögzítő konzolokkal és anyákkal.

Csatlakoztatjuk a rugalmas csatlakozások visszatérő végeit a vízvezetékekhez. Nem keverjük össze a hideg és meleg vizet az importált és a legmodernebb orosz csapatokkal, hideg víz van a jobb oldalon, forró víz van a bal oldalon.

A vízellátáshoz csatlakoztatott tömlők.

Figyelj! A rugalmas tömlőcsatlakozást óvatosan kell meghúzni, nem túlságosan szorítva. Ellenkező esetben a tömítések lecsukódhatnak és megsérülhetnek.

következtetés

Egy fürdőkád vagy zuhanycsaptelep felszerelése egyszerű. A telepítési szabályok és a munkamenetek ismeretében könnyedén megbirkózhat ezzel a feladattal, és ebben a cikkben szereplő videó segít abban, hogy ne tévedjen.
