Keverőszelep: eszköz, működési elv, alkalmazás

A háromutas keverőszelep a hidraulikus és pneumatikus rendszerekben használt gyakori típusú elzáró és szabályozó szelep számos probléma megoldására. Fűtési és melegvíz-rendszerekben ez a típusú szerelvény elengedhetetlen és széles körben használatos. Megmondjuk a keverőszelep tervezését és célját.

A képen egy termosztatikus keverő látható.

Háromutas szelep

kinevezés

Példa egy minőségi termék termosztatikus fejjel.

A keverőszelepeket meglehetősen széles körben használják, mivel sok problémát megoldanak, és legtöbbjükben nincs ilyen alternatíva. Az eszköz közös téma, azaz két bemenete és egy kimenete van.

Ha különböző hőmérsékletű (hideg és forró) vízfolyásokat küldünk a beömlőnyílásokba, akkor a következő lehetőségek közül választhatunk:

  1. A hidegvíz szabadon áramlik az A bemeneti nyílástól az AB kimenetig, a forró víz nem lép be a kimenetbe;
  2. Hideg és forró víz ugyanabban az időben érkezik az aljzatba (AB), miközben áramlásuk keveredik, és a víz átlagos hőmérséklete van;
  3. A hidegvíz le van zárva, és csak a magas hőmérséklet (B) áramlik a kimeneten (AB).
A séma az üregek kijelölésével.

Néha van egy negyedik pozíció - ha mindkét csatorna zárva van, és a víz nem lép be a kijáratba. Ebben az esetben a készüléket jobban nevezik a négyutas szelepnek.

Ha összeköti a feedet a kimenettel, akkor a következő eredményeket kapjuk:

  1. Az áramlás az AB kimenetről az A bemenetre mozog, és nem lép be a bemenetre (B);
  2. A kimeneti csövön (AV) a víz beáramlik a bemenetbe (B), és nem lép be a bemeneti nyílásba (A);
  3. A stream mindkét csatornára van felosztva.
A keverő fő funkciói.

Figyelj! Úgy látjuk, hogy az eszköz képes két csatorna összekapcsolására, egy csatorna áramlásának megnyitására és a másik áramlásának lezárására, amely az áramlást különböző csatornákba osztja és az áramlást egy másik csatorna felé fordítja.

Ezeket a funkciókat széles körben használják. Melegvízellátó és fűtési rendszereknél a keverőszelepeket a legtöbb esetben a hidegvíz vagy a víz a visszatérő csövön keresztül a forró hűtőközegbe helyezi a szükséges előremenő hőmérséklet elérése érdekében.

Például egy padlófűtési rendszer. Ismeretes, hogy a fűtött padló körvonalaihoz a hőhordozó hőmérsékletének 40-50 ° C-n belül kell lennie, azonban a kazán a hőhordozót 90-95 ° C-ra melegíti.

A probléma megoldása érdekében a padlófűtés-kollektor előtt egy keverőegységet szerelnek be, ahol a háromutas szelep segítségével a folyadék hőmérsékletét a tápláláshoz visszajuttatja, így elérve a kívánt hőmérsékletet.

A hőszigetelt padló szivattyúja és keverőcsomója.

Háromutas szelepeket használnak elektronikus vagy termosztatikus vezérlésű keverőkben, szellőztető rendszerekben, különböző gépjármű-berendezésekben és széles körű hidraulikus rendszerekben.

Ipari termékek.

Természetesen ezek az egységek a legszélesebb körben alkalmazzák a szállítási és szolgáltatási csővezetékeket.

Eszköz és működési elv

A test előállításához rézfúvót használnak.

A keverőszelep működtetésének jobb megértése érdekében figyelembe kell venni a készüléket.

Ha nem minden részletre kerül, a termék szerkezete a következő:

  • Sárgaréz test a pólus és a negyedik kijárat formájában egy szabályozó fúvókával lezárva;
  • A beállító aljzatba van felszerelve a reteszelő és beállító mechanizmus, amely kúp, golyó vagy szektor formájában kúpos, valamint a dugóval összekapcsolt orsó, amely lehetővé teszi a keverőszelep elforgatását vagy áthelyezését;
  • Cork nyereg speciális szintetikus gumi, műanyag vagy PTFE tömítéssel;
  • Kézi beállító gomb, termosztatikus fúvóka vagy szervo.

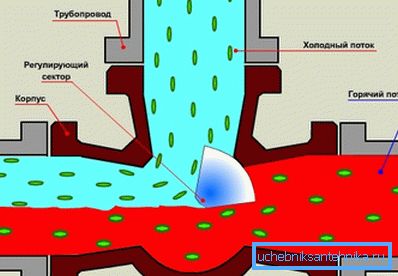

Az ágazat bekapcsolásakor az egyik csatorna kissé kinyílik, a másik pedig bezáródik.

Melegvíz és fűtési rendszerek esetén leggyakrabban a rúd- vagy kúpos beállítási rendszerrel ellátott szelepeket használják. A szár csatlakozik a kúpos csatlakozóhoz, és amikor felfelé és lefelé mozog, az áramlást beállítják.

Általános szabályként egy ilyen keverő vezérléséhez egy termosztatikus fejet használnak, amelynek működtetője reagál a speciális folyadék terjeszkedésére, amely reagál a mért hőmérséklet változására.

A hőmérséklet érzékelő telepíthető a készülék belsejében, vagy áthelyezhető a rendszer egy távoli pontjára. Leggyakrabban a termikus fej 30-60 percen belül állítható be?

Az eszköz termosztatikus keverő.

A fejlett automatikus vezérlőrendszerekben vagy intelligens otthoni rendszerekben a keverőegységeket vezérlők vezérelhetik. Ezután a szelepszár szabályozza a szervo-t, amely parancsokat fogad a vezérlőtől. Ezzel a legkevésbé pontosabb és pontosabb vezérlés érhető el.

A keverőegység szelepe szervo hajtással van felszerelve.

Általánosságban elmondható, hogy a modern fűtési és melegvíz-rendszerekben a legnagyobb népszerűségnek örvend termosztatikus keverőegységek, mivel emberi beavatkozás nélkül lehetővé teszik a víz hőmérsékletének megszerzését egy adott hőmérsékleten.

Ugyanakkor meglehetősen magas stabilitást és megbízhatóságot mutat az eszköz, ami nagyon fontos, ha olyan rendszerekben használják, amelyek ára meghaladja a féléves fizetést.

Termikus fej távirányítóval.

Figyelj! A legmodernebb modelleknek olyan kialakítása van, amely lehetővé teszi, hogy a termékhez különböző termosztatikus fejjel, távérzékelővel, szervókkal és kézi állítógombokkal kapcsolódjon.

felszerelés

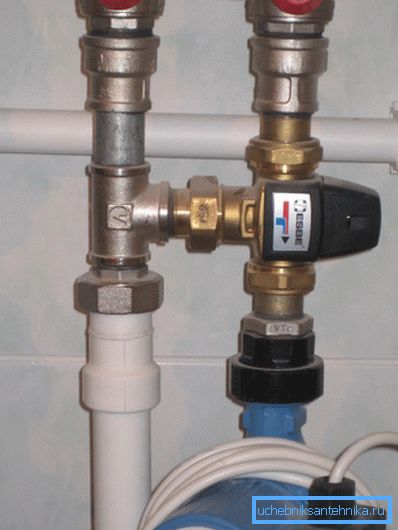

Példa a termék telepítésére.

Ha magának tervezi a szelep felszerelését, akkor egy kis utasítás hasznos lesz az Ön számára.

Valójában nincs semmi nehéz telepíteni, különösen, mivel a modern modellek a forró vízellátás és a fűtési rendszerek, de még mindig.

  1. Először is, azonnal figyelembe kell venni, hogy a készülék normál működéséhez és karbantartásához egyszerűen el kell távolítani. Ehhez a gömbcsapokat mindkét oldalon felszerelik, és a csatlakozásoknak fogazott anyákkal vagy amerikai adapterekkel kell rendelkezniük.
Amint láthatja, a keverő össze van kötve az elzárószelepekkel és a lángoló anyákkal.
  1. Másodszor, jobb, ha a terméket durva vízszűrőkkel látja el, akkor a reteszelő és szabályozó mechanizmusa tovább tart.

A hűtőfolyadéknak a padló körvonalaira történő beszerelésére felszerelt távérzékelővel ellátott termosztátokat rendszerint meleg padlók keverőcsomópontjaiban használják. Ez lehetővé teszi a hőmérséklet pontosabb beállítását és növeli a rendszer megbízhatóságát.

A forró víz bemeneti oldalán szűrőszűrő van.

A melegvízellátáshoz történő beszereléshez, különösen az elektronikus vezérlésű szelepeknél szervo hajtással és vezérlővel ellátott áramkört használnak. Ez lehetővé teszi, hogy gyorsan beállítsa a víz hőmérsékletét és gyorsan reagáljon a változásokra.

A használati melegvíz készítéshez használatos kézi vezérlésű modellek is lehetővé teszik az áramlás különböző csatornákon történő átkapcsolását. Ebben az esetben ez nem keverőszelep, hanem szétválasztó szelep.

Háromutas szerelvényekkel ellátott fűtőelem kötése.

A kazánok és a fűtőkészülékek, valamint a közvetett fűtési rendszerek összekapcsolására olyan modelleket használnak, amelyek hasonlóak a meleg padlók szivattyúk keverő moduljaiban alkalmazott modellekhez.

Néha a keverő már elkészült.

Gyakran készülékek vannak telepítve a kettős áramkörű kazánok gyári konfigurációjában a vízfűtés számára, ami lehetővé teszi különálló hűtőközeg és külön melegvíz beszerzését.

következtetés

A szivattyú különböző vízhőmérsékletű vízkeveréshez számos hidraulikus rendszer nélkülözhetetlen összetevője, beleértve a fűtési és melegvíz-rendszereket. Működésének alapelve és az alkalmazás jellemzői segítenek abban, hogy jobban megértsük a vízvezeték-rendszer szerkezetét.

A cikkben szereplő videó lehetővé teszi a termék munkájának megjelenítését.
