A mosogató csatlakoztatása a kommunikációhoz és annak

Hogyan helyezzen mosdót vagy mosdót? Hogyan csatlakoztatható a mosogató a csatornahoz és a vízellátáshoz? Ez általában egyszerűen működik-e valami buktatókkal?

Próbáljunk ezekre a kérdésekre válaszolni.

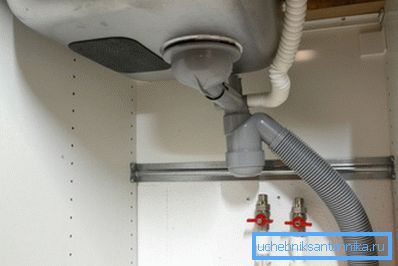

A konyhai mosogató alatt.

felszerelés

Először is megtudhatja, hogyan telepíthető a mosogató.

  1. A konzolokon vagy konzolokon. A falhoz rögzítő csavarokkal vagy horgonyokkal vannak rögzítve, majd a mosogatót tetejére helyezzük és rögzítjük egy pár csavarral (konzolon) vagy saját súlyával.

Nuance: jobb, ha rögzíti a fajansz mosogatókat a tartó alján. Ehhez a mosdó alsó hornyának falához legközelebb eső falat egy vékony (6-8 mm-es) acélsáv vastag rézhuzal szegmensével kell összekötni. Huzal pántok konzol.

  1. Horgon és talapzaton.

Ez a csatolási módszer több finomsággal rendelkezik:

  • A mosogató hátoldalán jobb, ha egy pár szalag szilikon tömítőanyagot alkalmazunk, amely csillapítóként szolgál majd a csempe között.
  • Az anyákat, amelyek vonzzák a mosogatót a horgonyokhoz, nem szabad megszakítani. A héjnak mind a horgonyon, mind a talapzaton nyugszik.
  • A mosogató jobb, ha enyhén hajlik előre. Ezután a polcon a keverő alatt nem gyűjtenek vizet.
  1. A szekrényen vagy asztalon. A mosogatóra helyezett vonalat a szekrény falai vonzzák; A fészek a táblagép kivágásába illeszkedik, és csavarkötésekkel vonzza vagy a tömítőanyagon ül.

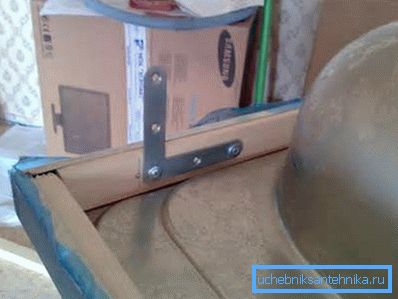

Rácsos mosogató rögzítése.

Általános szabályok

Minden típusú mosogató csatlakoztatása több általános szabály figyelembevételével történik.

  1. A mosogató alatt egy pár szelepet helyeznek el. Lehetővé teszik, hogy víz nélkül ne szivárogjon az egész házban a keverő apró törése miatt.
  2. A mosogató szerelési módja, amely nem teszi lehetővé az egyszerű szétszerelést (ugyanaz a tömítőanyag a mosogató és a asztallap között) csak akkor engedélyezett, ha a tábla előrehaladt vagy a tabletta eltávolításra került. Előbb vagy utóbb meg kell változtatnia a rugalmas csatlakozást a keverőhöz vagy a keverőhöz; Szinte lehetetlen ezt úgy tenni, hogy a szekrényben fekszik, és a mosogatótál és a fal közötti üregben dolgozik.
  3. Ugyanezen okból a mosogató vagy mosogató telepítése előtt keverőt kell felszerelni a szennyvízrendszerbe. Így gyorsabb és könnyebb.

Mixer telepítés

Függetlenül attól, hogy a keverő a test és a mosogató között van-e, gyűrű alakú tömítésnek kell lennie. Szoros kapcsolatot biztosít, és nem teszi lehetővé a víz áramlását a mosogató alá.

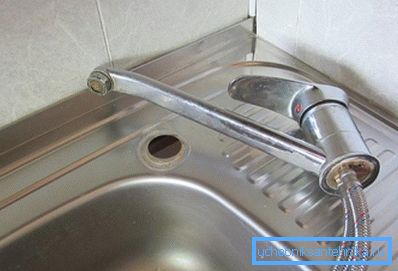

A keverő alatt jól látható gyűrűs tömítés.

A keverőnek nem szabad a karral vagy juhokkal forgatni. Ha vékony rozsdamentes acél mosogatószerkezetre van szerelve, ajánlatos egy alátétlemezre vágott fémlemezt vagy alatta lévő lenmagolajjal impregnált vastag rétegelt lemezt elhelyezni.

A rugalmas bélések nem csavarozhatók, a zsinór tömlőkhöz tartva. Ez a munka csak és kizárólag nyílt végű csavarkulccsal vagy állítható csavarkulccsal történik. Az utasítás a bélés és a fonat rögzítésének módjával van összekötve: nagyon könnyű egymásra vágni, a vékony gumi csövet feltörni.

Ne támaszkodjon olyan gumigyűrűkre, amelyek a gyártók szerint tömítenék a tömlők és a keverő testének csatlakozási szálát. Szalagolja ezeket a szálakat egy FUM szalaggal vagy polimer tömítőfonalakkal.

Telepítési kiadás

A saját kiadás telepítése több mint egyszerű; Ezenkívül a mosogatók és mosdókagylók többsége kiegészül az összeszerelési irányelvekkel. De ki olvassa ezeket az utasításokat?

Engedjük meg, hogy adjon néhány egyszerű tippet ezen a területen.

  1. Fektetés a felszabadulás alatt - a rács alul található, a mosogató alatt. Ha tetejére teszed, mindig lesz víz a tálban.
A kék tömítés a mosogató alá kerül.
  1. A műanyag rács alatt a tetején egy gyűrű alakú tömítést kell elhelyezni - különben a csatlakozás folyik. Van azonban egy megoldás. A szabványos tömítés helyett egy vastag, mikroporózus gumi gyűrűt vágnak és a mosogató alá helyezik.

Szifon telepítés

A szifon csatlakozását a mosogatóhoz kúp alakú gyűrűs tömítésekkel végezzük.

  1. Egy kapcsos anyát helyeznek fel a kioldásra.
  2. A tömítés meg van húzva, hogy leengedi a kúp csúcsát.
  3. A felszabadulást be kell illeszteni a szifoncsatlakozóba. A tömítés részben behatol az aljzatba.
  4. Az anyát meghúzta - kézzel, mérsékelt erőfeszítéssel.

Hasonlóképpen térd vagy hullámcső csatlakozik a szifonhoz.

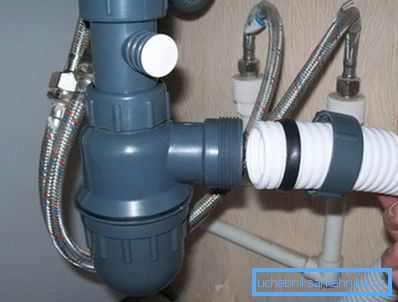

Csatlakozás a szifon és a hullámcső között.

Szivárgás esetén a szifon fedele szivárgásgátló szalaggal szivároghat.

Nuance: a szifon felszerelése helyett a mosogató nyílás csatlakoztatása közvetlenül a szennyvízcsatornához csatlakozó hullámcsőhöz történik. Ebben az esetben a hullámos csövet jelentős ellentétes lejtővel kell elhelyezni. A vízzáró nem hagyja a szennyvíz szagát a lakásba.

kapcsolat

Tehát a keverő és a szifon a mosogatón vannak; biztonságosan rögzítve van. Csak az összekötni kell a vízvezetékberendezést a kommunikációval.

víz

Az ellátóvezetékek csatlakozási sémája a mosogatóhoz több, mint egyszerű: csak kettő van. A forró vizet általában felülről felhígítjuk; a csaptelepen a piros vagy a H betű (az angol "meleg" jelentése "forró"). A hideg víz kék színnel vagy a C betűvel (hideg - hideg) van jelölve.

Általános esetben a csatlakozáshoz elegendő gondosan meghúzni az anya-és apa szelepek külső menetén lévő rugalmas csatlakozások csillagait.

Ha valamilyen okból kifolyólag a szelepek nincsenek felszerelve, és a szemceruza egy acélcső, célszerűbb az úgynevezett sárgaréz hosszabbítókkal ellátni őket - külső és belső menetekkel ellátott íves csövek. Áruk alacsonyabb, mint alacsony; a hosszabbítókábelek jelenléte lehetővé teszi, hogy az anyát a tömítéssel ne az acélcső korrodált és egyenetlen végében húzza meg, hanem a sima rézvégen.

A szálak lezárása:

  • Szanitáris len kis mennyiségű festékkel vagy szilikonnal.
  • Polimer szál.

Tipp: A festék és a festék nélküli len nem éri el a bélésen található fémszálak FUM-ját: az első rothadás a nyári melegben elkerülhetetlen kondenzátummal érintkezik, és a második szivárgás minimális fordított áramlási sebességgel történik.

csatornahálózat

Mindkét rendes mosdót és egy autonóm mosogatót a vízellátáshoz való csatlakozás nélkül kell valahol leereszteni. Hogyan csatlakozhat a csatornahoz?

A legtöbb szifon egy hullámos könyökkel van ellátva, amely szorosan illeszkedik egy műanyag csatorna aljzatába. Jelentős ellenállással a gumitömítő folyadék szappannal kenhető.

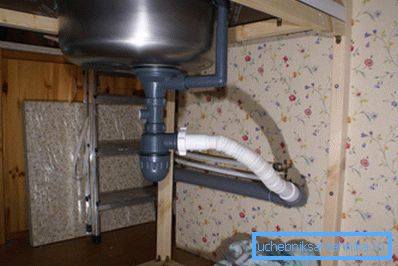

A kimenet szorosan csatlakozik a csatorna csatlakozóaljzatához.

A térdre és az öntöttvas csövekre régebbi készleteknél a megoldás gumi mandzsetta. A térd és a szennyvíz legnépszerűbb átmérője 40 és 50 mm.

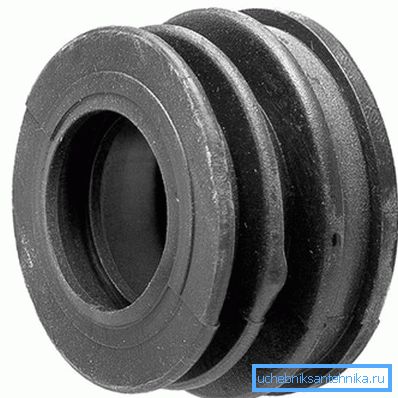

A képen - egy mandzsetta a térd tömítésére egy öntöttvas aljzatba.

A normál vízelvezetés biztosítása érdekében a szennyvíz rendszerét állandó lejtéssel kell lefektetni. Ennek értéke a cső átmérőjétől függ:

Átmérő mm Lejtés, cm / lineáris mérő
50 3.5
100 2
150 1.8

következtetés

Reméljük, hogy anyagunk segíteni fog az olvasónak minden problémájának megoldásában. További információ a mosogató csatlakoztatásának módjáról videóban jelenik meg.

Sok szerencsét!
