A szennyvíz a házban: hogyan történik

Általánosságban elmondható, hogy az összes kommunikáció kiépítését az épület építésével párhuzamosan tervezték, de néha a cseppfolyósított szennyvízcsatorna vagy a csík alapozásánál a csatornahálózat sokkal később kerül telepítésre, ami sok kényelmetlenséget okoz. Mindazonáltal az ilyen kényelmi kényelem a lakóépületben az alapvető egészségügyi szabványok szükséges követelménye, így különféle akadályok ellenére is szükségesek a szennyvízcsövek.

Te magad készíthetsz ilyen csővezetéket, és alulról fogunk beszélni, valamint megnézheted a videót ebben a cikkben.

Csatorna magánházban

Figyeljük meg a lejtõt

Megjegyzés. Ha a szennyvizet magánszektorban otthon építik be, erre a célra leginkább 50 mm és 100 mm átmérőjű műanyag csöveket használnak, de emellett 32 mm átmérőjű mosogatógép vagy mosógép, valamint 150 mm az utcán is használható.

• Az SNiP 2.04.01-85 * szabvány szerint a lakóépületekben és a szomszédos területeken lévő szennyvizet egy bizonyos csővezetékkel kell felszerelni, amely közvetlenül az átmérőjétől függ. Így az 50 mm-es csővezeték-szakasz optimális lejtése 30 mm / méter, 100 mm - 20 mm és 150 mm - 8 mm. Ha egy mosógépet vagy mosogatógépet csatlakoztatunk a szennyvízcsatornához és a vízellátáshoz (32 mm-es cső), akkor a vízelvezetés nélkül billenthetünk, mivel a víz itt van.
• Ennek a paraméternek a növelése csak rövid szakaszokon engedélyezett (legfeljebb egy méter) - ez lehetővé teszi, hogy az útvonalat lehetőleg az elzáródások megjelenéséből korlátozzuk. De a dolog az, hogy amikor a tömítés szöge csökken, a gravitáció által mozgó víz nem képes lemosni a szilárd törmeléket (az élelmiszer-részecskéket és az ürüléket), és mivel ez a szög nő, a folyadéknak egyszerűen nincs ideje rá.
• Ezenkívül az utasítás felhívja a figyelmet a sarokelemekre, amelyek 32, 45, és 90? minden átmérőnél. Szóval, a 90-es fordulatot? csak az emelőtől a függőleges síkig vagy 50 mm-es és 32 mm-es csövekig megengedett a helyiségben, mivel az első esetben jó víznyomás keletkezik, és a második esetben szinte nincs szilárd hulladék a folyadékban. Ha a csővezeték az utcán történő elhelyezésekor 90 ° -os fordulatot kell tennie, akkor erre két 45 ° -os szöget alkalmaznak? - A sima elfordulás nem segíti elő az elzáródások kialakulását.

Szerelvények és redukciók

Telepítéskor egy ház csatornahálózata rendszerint különböző átmérőjű csövekből áll, amelyek soha nem szigorúan egyenes vonalban fekszenek, ráadásul a tömítés síkja változhat, és ehhez sok átmeneti szerelvény van. Az ilyen adaptereket a tömítés síkjának megváltoztatásához, valamint az átmérő megváltoztatásához fordulókapcsoláshoz használják.

Az ilyen szerelvények legnagyobb választéka 100 mm-es csövekhez készült, de ennek ellenére megfelelő adaptert talál más részekhez.

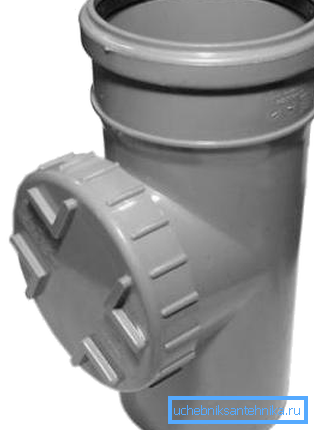

A csővezeték több mint 4 méteres részeihez, valamint a kanyarodási felülvizsgálat ellenőrzéséhez, amely nagyon hasonlít a pólushoz, de az oldalsó nyílás zárva van. Ez az adapter a távoli területeken keletkező zavarok tisztítására szolgál.

Ezenkívül a gumitömítések és tömítések a dokkoláshoz használatosak, ami valójában redukciós elemeknek is nevezhető. A tömítések akkor használatosak, amikor ugyanazon átmérőjű csövek dokkolása során az egyik cső vége egy kissé kibővített üvegből kerül be (így a csökkentési funkció) - a tömítés árát még nem veszik figyelembe.

De a redukcióra szükség lehet, ha műanyag dokkolást öntöttvas (nem lehet nélkülözni, amikor felváltja a felszálló egy lakást egy nagy épületben). Vagy például 50 mm-ről 32 mm-re történő átálláskor (mosógépekhez és mosogatógépekhez), és természetesen szivattyútömlő telepítésekor.

A csővezeték (ha nem a padlóba vagy a falba van szerelve) fixen rögzített, bizonyos átmérőjű műanyag vagy fém bilincsek segítségével. A műanyagot általában kis átmérőjűek (32 mm) használják, más esetekben fémkereteket használnak.

Telepítés a házban

Először is, függetlenül attól, hogy egy keretházban vagy egy téglában, blokkban vagy fa szerkezetben szennyvíz rendszernek minősülne-e, meg kell jelölnie az egészségügyi létesítmények telepítését a csővezetékből az utcára való kilépéshez képest. Következésképpen először is meg kell határoznia, hogy hol lesz a szennyvíz az utcára, valamint a behatolásra (erről egy kicsit később elmondjuk).

Ez a jelölés lehetővé teszi számodra nem csak az anyag felvételét és átmérőjét, hanem a különböző típusú fordulatokhoz és csatlakozásokhoz szükséges szerelvények számát és konfigurációját is.

Amikor a szennyvízcsatorna épül a házba, majd az egészségügyi létesítmények felszerelésének kijelölése után meg kell verni a vonalakat a szükséges lejtőn, amelyen az egész útvonalat egy csomópont (festékkábel) fogja elhelyezni. Ezeknek a referenciaértékeknek köszönhetően képesek tollakat készíteni a megfelelő helyeken, vagy rögzíteni a zárójeleket (bilincsek) ezen a címkén.

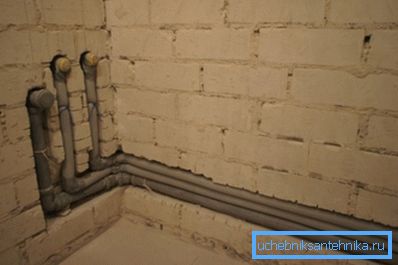

A hornyok (hornyok) gyártásához használt csiszológép gyémántlemezzel és vésővel ellátott kalapácsfúróval. A gyémánt bevonatú lemez két durva vonala a körülményektől függően vágást, mélységet és távolságot jelent. Ezután egy véső (lehetséges perforátor nélkül) lecsapja a vágott szalagot, szükség szerint módosítva mélységét.

Annak érdekében, hogy a csöveket a vályúban tartsák, a gipszkartonhoz használt gipszkartonhoz vagy gipszkartonhoz használt perforált fém sávtartókkal (a vakolat vagy a doboz felszerelése előtt) valamennyire rögzíteni kell.

Ajánlás. A kész kábelezést meg kell vizsgálni, öntsünk vizet. Ha szivárgást észlel az ízületek bármelyikénél - ne rohanjon szilikonnal vagy tömítőanyaggal lezárni ezt a helyet - ebben az esetben a kötést szét kell szerelni, a tömítést módosítani kell és össze kell állítani. Annak érdekében, hogy a gumitömítés ne zavarja meg a súrlódást, a cső vége bármilyen háztartási igényű folyékony mosószerrel elkenve.

Ha a házban van egy technikai padló vagy egy alagsor, akkor elkerülheti a falak borítását - csak az egyes fürdőszobákból, a padlón keresztül a főcsőig csatorna, ahogy fent látható. Ezekben az esetekben a vízszintes csőnek általában 100 mm keresztmetszete van, és meredeksége egyenként 2 cm.

Ez a vezetékezési módszer sok munkaerőköltséget és hasznos helyet takarít meg a szobában - nem kell dobozba helyezni a csövek elrejtéséhez.

A telepítés kívül esik

Most foglalkozzunk az árok mélységével, amely főként két tényezőtől függ: a talaj fagyásának szintjétől az Ön területén, valamint a háztól a szeptikus tartályig vagy a pihentetőmedencéhez.

Például a talajfagyasztás maximális értéke egy méter, és a szeptikus tartálytól való távolság 20 m, ugyanakkor 100 mm-es csövet kell elhelyezni. Telepítés után a kritikus fagyáspontnak legalább 10 cm-rel magasabbnak kell lennie a cső felső falánál.

Ez azt jelenti, hogy a ház mélysége a felső szint 110 cm, szeptikus tartály vagy szivárgás esetén ez a szám már 110 + 20 * 2 = 150 cm, de ez csak a felső szint mutatója, de nem maga az árok alapja. de az ásás mélységének meghatározásához 10 cm cső vastagságát és 5-10 cm-es homokpárnát kell hozzáadni.

Az árok alján egy réteg homokot töltsön 5-10 cm magassággal - úgyhogy tervezheti a talajt, hogy ne legyen éles csepp, és egyébként kemény éles tárgyak (kövek, drótok, szerelvények, üveg) - ez károsíthatja a műanyag falakat . A tervezést követően a homokot össze kell tömöríteni úgy, hogy a talaj nyomása alatt ne csökkenjen.

Könnyebb összeszerelni az egyenes csőszakaszokat, amelyek nem árokban vannak, hanem a felszínen, a csatorna sorát egy bizonyos hosszúságú tömbökkel lefelé csökkentve.

Amint már említettük, 4 méternél hosszabb csőhosszúságú vagy fordulók esetén szükség van egy revíziós szerelvény beágyazására, és ahhoz, hogy hozzáférést biztosítsunk, a kútok ilyen helyeken vannak elhelyezve.

A kút betongyűrűből készülhet a megfelelő helyeken való lyukasztással, de egy ilyen lyukat rendes téglákkal és gipszkartonokkal is ki lehet helyezni (ami jobb - úgy döntesz, mert ez nem technológiai és műszaki kapcsolat a csatorna minőségével).

Miután felszerelte az egész útvonalat, és ellenőrizte a dokk sűrűségét a víz kiürítésével, elkezdheti az árok leöntését a talajjal. De a talajt nem lehet közvetlenül a csőre önteni - először kemény vágóelemek (fém, üveg, kövek) lehetnek, másrészt a talaj minden esetben lecsapást eredményez, ami a cső deformációjához vezethet.

Az ilyen kellemetlen következmények elkerülése érdekében a homokot a földre öntik, amely legalább 5 cm-rel a felső fal szintje fölött legyen.

De a száraz homok is lecsillapodhat, de nem tapadhat meg egy műanyag csőre - a műanyag deformálódhat. Ezért ilyen helyzetekben nagyon egyszerű - a homok bőven nedvesedett vízzel, és majdnem azonnal leessen, amint a víz eléri az árok alját. A műanyag vonal ilyen eljárása után a talaj süllyedése nem szörnyű.

A szennyvíz végződhet a szemétcsővel vagy szeptikus tartállyal, amely egyébként a saját kezével is megtehető, de ez egy teljesen külön téma. Ezenkívül egy szeptikus tartály megvásárolható a boltban, és mennyisége függ az adott házban levő gyümölcslevek számától, de a telepítést külön cikknek kell tekinteni.

következtetés

Ahogyan megérted, nem tudsz egy vécét a szennyvíz nélküli házban, ezért a javítással kapcsolatos összes kellemetlenség ellenére lépésről lépésre meg kell tennie a szennyvíz telepítéséhez szükséges összes telepítést. Ez egy kicsit könnyebb erre a helyszínen, például értékes fákkal körbejárhatsz sarokelemekkel.
