A szivattyú szelepe - típusok és javítási módszerek

Most már nehéz elképzelni, hogy az emberek hogyan élhetnek a házban, WC nélkül. De a fürdőszobának ma kell lennie a legmodernebb berendezésekkel, különben könnyű a használat és a kényelem. Minden fürdőszobában a WC központi helyet kapott. Ugyanakkor a vízelvezető szerkezet kissé eltérően különbözik a különböző modellektől, ezért különös figyelmet kell fordítani az indítószerkezetre - a leeresztő tartály szelepére, amelyet részletesebben megnézünk.

Vízelvezető egységek csoportjai

A WC-mechanizmusoknak csak két típusa van, amelyek attól függően változnak, hogy azok működésbe léptek:

Szelep az úszóval

Víz beszállítására és felszabadítására szolgál.

A készülékek a következő fajtákkal rendelkeznek:

1. Croydon szelep - egy héjból, egy úszólámpa tengelye, egy ülés és egy dugattyú, az ár a legalacsonyabb. A kocsi merõlegesen mozog, a dugattyúval húzva. A rendszert általában régi, a mai napig rendkívül ritka tározókban használják.

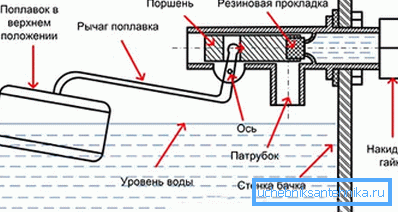

2. Szelep, dugattyúval - fel van szerelve egy emelőtengellyel, amelyet egy osztott csapszeg rögzít. A kar mozgása vízszintes irányban állítja a dugattyút, amely időnként megérinti az ülést, ami lehetővé teszi a víz áramlását a tartályhoz. A végén egy tömítés van, amely a nyereggel érintkezve megakadályozza a víz áramlását. Ez a szelep modell ma széles körben elterjedt.
3. Membrános szelep - a tömítés helyett gumit vagy szilikont tartalmazó membránt használnak az építményben, amely a dugattyú mozgása közben elmozdul. Emiatt a megfelelő időben blokkolhatja a bejövő vízáramlást. Ez a fajta eszköz a legfrissebb és a legmodernebb, amelyet a legutóbbi ciszterna modellekben használnak. Az alábbiakban pontosan megvizsgáljuk a tervezési jellemzőket és a mechanizmus elrendezését.

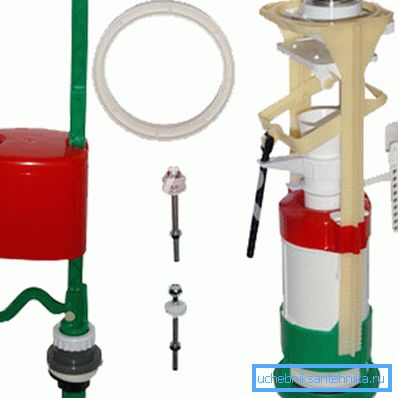

Modern WC-öblítőtartály szelepek

Előnyök:

1. Az úszó membrán szelep lehetővé teszi, hogy gyorsan felhúzza a vizet a tartályba.
2. A zaj vagy a csendes tartalom a kiválasztott szerelvények minőségétől függ.
3. Ezzel nagyon gyorsan kikapcsolhatja a vizet, szemben a korábbi modellekkel.

A hiányosságok között - az utasítás a készülék normál működéséhez csak állandó nyomást igényel a vízellátó hálózatban. Paramétereinek 0,05-0,1 MPa-nak kell lennie. Ezenkívül a víz tisztasága különleges szerepet játszik, különben a szelep gyorsan meghibásodik. Sajnos, de a legtöbb esetben a városon kívül ezek a feltételek gyakran nem állnak rendelkezésre.

A következő pont, amelyet nem lehet figyelmen kívül hagyni, a zár és a szerelvények minősége. A gyártási anyagnak magas minőségűnek kell lennie, és a gyártás során hiba nem megengedett, különben a termékek felhasználási ideje jelentősen csökken.

A készüléket gyakran cserélni kell, mert a javítás ebben az esetben nem segít. Ne készítsen új membránt saját kezével.

A szelep működése

A tartály belépő szerelvényei saját munkamódszerrel rendelkeznek, amellyel meg kell találni, mielőtt elvégezné a javítás vagy csere elvégzését.

Az alábbiakban részletesebben tekintjük a folyamatot.

1. Az első szakasz - a szelep nyitva van, és a víz elkezd áramlani a tartályba. Ebben az esetben a vízáramlás hatása alatt lévő membrán félreáll és nem zavarja meg. Csak az előzetes rekesz van betöltve. Annak érdekében, hogy a víz bejusson a tartályba, a rekeszben különleges lyuk alakult ki. Mechanizmusának folyamata hasonló a rudas szelepekkel ellátott készülékek működéséhez, csak a membránnal, a dugattyún feszítve. A hézag a műanyag rúdhoz jut, amely szintén O1 mm-es távolsággal rendelkezik. Emiatt a víz egy kis része belép a töltőrekeszbe, amelyet egy dugattyú és egy membrán alkot. Amikor az úszót leeresztették a dugattyúban, megnyílik az O0.5 mm nyílás, amelyen keresztül valamilyen víz bejuthat a tartályba. Ez lehetővé teszi ugyanolyan nyomást az előtöltés, a töltőrekeszek és az utóbbiak mögé. Valójában ez a különbség a membrán és a szelepszelep kialakítás között.
2. A második szakasz - a víz belép a tartályba, felemelve az úszót. Ugyanakkor fokozódik a gumi tömítéssel ellátott rúd szintje, amely bezárja a lyukat. A rúd további mozgása tovább nyomja a dugattyút és a membránt az üléshez, ezért a töltőkamra tömített. Ezt segít a víz nyomása. A membrán szorosan nyomja a nyeregbe, és a víz megáll a tartályba.
3. A harmadik szakasz - a víz leereszkedése. Ebben a pillanatban az úszó nyomása a rúdon megáll, ami megszünteti a dugattyú furatának lezárását, ami miatt a töltőrekesz nyomása csökkenni kezd. Ezen a ponton a víznyomás kiszorítja a membránt, és a tartály működése az első szakaszba lép.

Hibaelhárítási mechanizmus

A tartályban nem gyűjtenek vizet, vagy nem fedik át az áramlást:

1. Ez általában a lyukak eltömődésének tulajdonítható.
2. A második lehetőség - a membrán vagy a készlet meghibásodása.

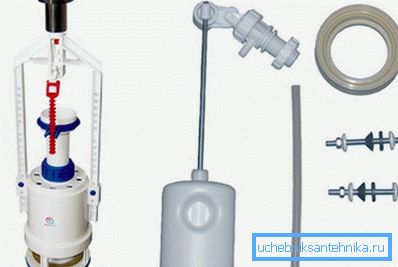

Tipp: meg kell szedni az eszközt, és meg kell nézni minden elemét, amelyet meg kell tisztítani és öblíteni.

1. Egy másik oka az ilyen hibáknak - az alacsony nyomás a vízvezeték-rendszerben vagy ugrásai a nap folyamán. Emiatt az eszköz nem működik. (Lásd még a cikk Csövek vízvezetékhez a lakásban: funkciók.)

Ha a nyomás túl alacsony, egyáltalán nem jut be víz a tartályba. Például egy felfüggesztett szerkezetben, akkor sem jut el a töltőkamrába. Az úszó felbukkant, de az áramlás nem blokkolódik.

Tipp: opcióként - növelje a vízbeömlőket, amelyekre 2-3 mm-t fúr.

Vegyük észre, hogy minél kisebb ezek a nyílások, annál nagyobb a nyomás a rendszerben. Különösen az ilyen ismeretek hasznosak lesznek, amikor WC-t telepítenek az országban. Állandó túlnyomás túlfeszültség esetén javasoljuk, hogy szelepeket vegyen fel egy rúdszeleppel. (Lásd még a cikket A WC összekötése a csatornába: funkciók.)

következtetés

Ma a készüléket a vécécsészében használt elvezető szelepnek tekintették, ami miatt a berendezés meghibásodhat. Ilyen ismeretekkel magad is megbirkózhatsz ezekkel a problémákkal. A jelen cikk videója lehetőséget nyújt a fenti témakörre vonatkozó további információk megtalálásához.
