A tartály felszerelése a wc-vel: lépésről lépésre

Az öblítőtartály felszerelése a WC-vel nem igényel különleges készségeket vagy drága eszközöket, ezért kézzel készült, bármilyen probléma nélkül. Megmondjuk, hogyan kell a tartályt felhelyezni a WC-re és megfelelően beállítani munkáját.

Ciszterna szerelése

Eszköz és mechanika

Először meg kell kitalálnod, hogyan szereljük össze a leeresztő mechanizmust. Győződjön meg arról, hogy elég egyszerű, leggyakrabban a gyártó utasításainak megfelelően össze kell szerelni a műanyag részeket.

A leeresztő mechanizmusok, bár hasonlóak, a részleteket hihetetlenül változatosak. Ezért, hogy ezeket a cikkeket mindegyikükben megvizsgáljuk, nem fog működni, és csak a leggyakoribb és legegyszerűbb konfiguráció összeállítására korlátozódunk.

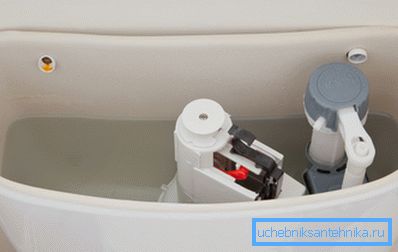

A mechanika három fő részből áll:

1. Leeresztő eszköz. Úgy tervezték, hogy megnyitja a folyosót és a vizet a WC-tálba nyomja egy gomb megnyomásával. Fel van szerelve túlfolyó védelemmel;
2. Nyomógomb mechanizmus. Szükséges a leeresztő szelep vezérlésére a kar vagy a gomb megnyomásával. Gyakran két üzemmódja van: gazdaságos és teljes;
3. szelepelrendezéseket. Szükséges annak a csapnak a lezárása, amelyen keresztül a tartály vízzel töltött az öblítés után. Fel van szerelve úszókészülékkel, amely a vízszinttől függően kinyitja és bezárja a csapot.

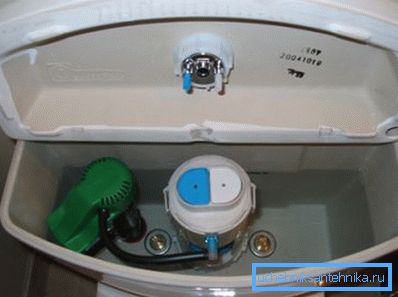

A mechanika működési elve a következő: a víz a vízellátó rendszerből a tartályba áramlik, amíg a szint eléri a beállított magasságot.

Ahogy a víz megáll, az úszó felemelkedik és elmozdítja a tűt, amely a gömbcsaphoz csatlakozik, és elforgatja. Amikor a tartály megtelt, a golyó elfordul és bezárja az áramlást.

Ha megszakad a csap, víz áramlik a szifon tetején lévő lyukon, és beáramlik a készülék tálába. Ez lehetővé teszi, hogy ne aggódjon attól a ténytől, hogy a hibás mechanika elárasztja a lakását.

Ha szükséges egy flush, akkor megnyomjuk a gombot, amely mozgatja a kart. A kar a membránhoz van csatlakoztatva és felemeli, ezáltal megnyitja a vizet a tálba. A víz belép a mosdóba, és a tartalmát leengedi a lefolyóba.

Eközben az úszó leereszkedik és kinyitja a csapot, a víz elkezd áramlani a tartályba. Egy speciális cső irányítja a sugárirányt úgy, hogy benyomja a membránt és lezárja azt, ennek eredményeképpen a tartály be van töltve, a szelep ki van kapcsolva, és a készülék ismét üzemkész.

Összeszerelő csatorna

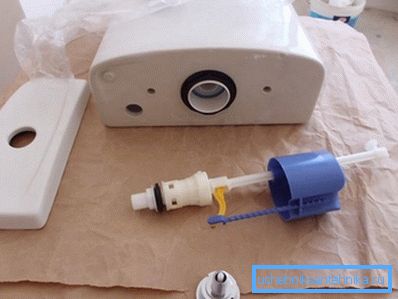

A szerelvény egy kiváltó mechanizmussal kezdődik:

1. Vízleeresztő szelep;
2. O-gyűrűs gumi kúp;
3. Műanyag alátét;
4. Műanyag anya;
5. Puha gumigyűrű a tömítőanyaghoz.

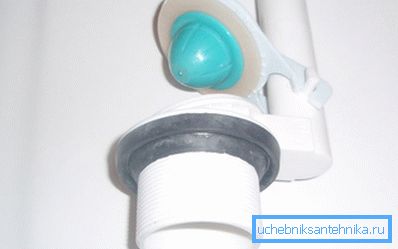

Vegyük a szelepet (1), és a szál oldalán ráhelyezzük a kúpos gyűrűt (2) úgy, hogy a kúp alul legyen:

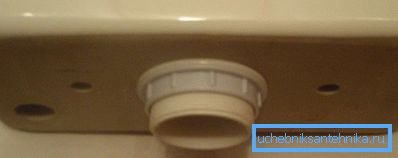

Most vegye be a tartályt, és helyezze be a leeresztő szifont az alsó lyukába. A tartály aljáról egy alátétet (3) és anyát (4) helyezünk a menetekre. Húzza meg az anyát a kezével, a kulcsokat ne használja:

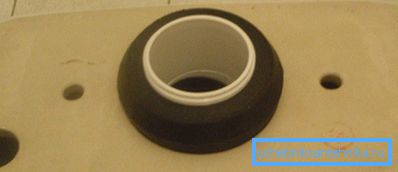

Aztán egy puha gumit tömítő gyűrűt veszünk fel, és csak az anyára helyezzük. Kanyarodás nélkül kell viselni:

Figyelj! A műanyag kötőelemek kézzel húzódnak. Egy ilyen szakasz elegendő, és a felesleges erő képes megtörni a kötőelemeket.

A tartály felszerelése a tálra

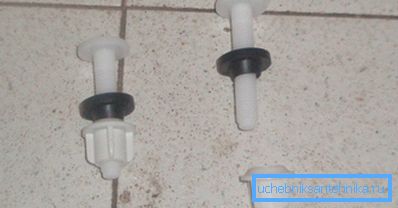

Tehát a mosogatóra szereltük, most a tartályt a tálra helyezzük és rögzítjük. Ehhez a készülékhez mellékelt műanyag kötőelemeket használjuk:

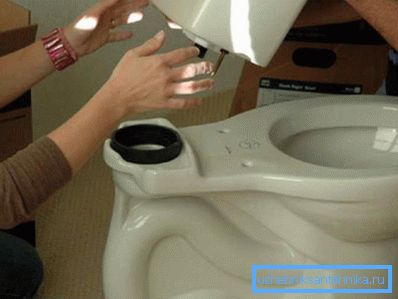

Tömítő tömítések a csavarokat a csavarokra helyezzük. Ezután vigyük a tartályt, és telepítsük a tálra úgy, hogy minden lyuk megegyezzen. A fentiekből kúpos csavarokat helyezünk be:

Most a tartály alatt mozogunk, és a csavaranyákat csavarjuk. Kihúzzuk a kezünket, és figyelünk, hogy a tartály pontosan állt. Használhatja az építési szintet.

Figyelj! Ha fémcsavarokat és anyákat használnak, ne felejtsd el a gumi alátéteket és tömítéseket. A kerámiák nem érintkezhetnek fémmel.

Nyomógomb mechanizmus és elzáró szelep

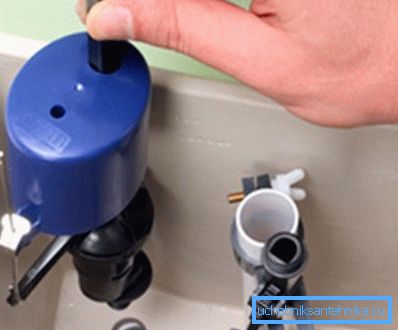

Most folytassa a megmaradt mechanika telepítését a beépített kifolyó tartályon. Először a nyomógomb mechanizmust vegyük és csavarjuk le a gombot.

Ezután helyezze be a nyomógombos mechanizmust az alsó részen levő WC-tartály ürítőszeleppel. Egy láncot helyezünk az egyik igevevő egyik furatán, akkor ne nyissuk meg:

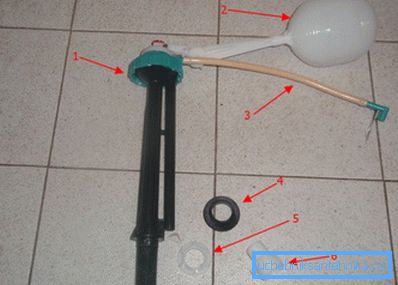

Továbbá a WC-tálca felszerelésére vonatkozó utasítás megköveteli a rögzítő mechanizmus felszerelését:

1. Zárószelep;
2. Körte úszó;
3. Cső a leeresztő szelep zárásához;
4. Gumi tömítés;
5. Műanyag anya;
6. Adapter a vízvezeték csatlakoztatásához. (Lásd még a cikk Vízvezetékek: funkciók.)

Vegye le a zárószelepet (1), és tegyen egy tömítést (4) a meneteire. Helyezze be a szelepet a tartály alján lévő lyukba, a tömítés kúpos legyen:

Most ismét a tartály alatt mozogunk, ahol csavarjuk az anyát (5) a szelep meneteire és meghúzzuk őket a kezünkkel, majd ráhúzza az adaptert. hüvelyk a vízvezeték csatlakoztatásához. Elhozzuk a csövet, és csatlakoztatjuk egy adapterrel:

Figyelj! Az adapteren levő szál jobban zárható a vontató vagy a FUM-szalaggal. Húzza meg a kulcsot, de óvatosan: a szál levágható.

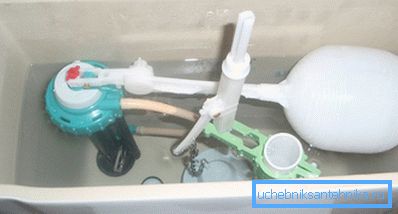

Végül kapcsolja be a vízellátást és állítsa be a szintet. Ehhez használjon csavart az úszókar markolatán, és változtassa meg a körte magasságának pozícióját:

Figyelj! Normál vízszint 6 - 8 liter. Ebben az esetben a víz nem ér el a szifon túlfolyó nyílásán.

következtetés

Annak ellenére, hogy a professzionális vízvezeték-szerelő munkájának ára elérheti az 1000 rubelt, a vécé önálló beszerelése nem nehéz. A jelen cikk videója a lehető legegyértelműbben mutatja be a folyamatot.
