A telepítéshez szükséges csatornahálózatok

A háztartási szinten használt szennyvízelvezető műanyag csövek általában 32 mm, 50 mm, 100 mm és 150 mm átmérőjűek, bár a két legnépszerűbb típus 50 mm, 100 mm. Ezenkívül különféle hosszúságú töredékek állnak rendelkezésre a rendszer vezetékének felszerelésére, és 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm és 200 cm lehet (a 150 mm-es csőtörés 50 cm-ről indul, általában kisebbek nem termelnek).

Részletesebben az alábbi elemekről fogunk leírni, valamint a témában bemutatott tematikus videó bemutatását is.

Az elv a szennyvíz és a vízvezeték egy lakásban vagy házban

Csatornázási berendezések

Megjegyzés. A szennyvízre szerelt teljes rendszer főként különböző átmérőjű csövekből áll. De mindannyiuknak valahogy el kell tudniuk kötni, ezért az ágazat ebből a célból egyforma szerelvényeket (PVC), valamint gumi mandzsettákat (csökkentéseket) és tömítőgyűrűket gyárt.

csövek

Alapvető paraméterek

A legalapvetőbb paraméter, függetlenül attól, hogy a leeresztő cső a tetőről van-e, vagy csővezeték lesz, vagy kisebb átmérőjű vízszintes huzalozás, külső átmérőnek nevezhető - az áteresztőképesség nem függ ettől, de pontosan ezt a telepítés során kell figyelni. Az alábbiakban felkínáltuk a figyelmüket az összes standard méretű poli (vinil-klorid) szennyvízről.

Külső átmérő (mm) A gyűrűs merevség névleges (SN, kN / m2)
dn Perm. eltérések 2 4 8
SDR 51 SDR 41 SDR 38
A csőfalak vastagsága (mm)
en Extrák. Off. en Extrák. Off. en Extrák. Off.
50 ± 0,2 - - 1.3 ± 0,4 1.6 ± 0,4
63 ± 0,2 - - 1.6 ± 0,4 2.0 ± 0,5
75 ± 0,3 - - 1.9 ± 0,4 2.3 ± 0,5
90 ± 0,3 - - 2.2 ± 0,5 2.8 ± 0,5
110 ± 0,3 - - 2.7 ± 0,5 3.4 ± 0,5
125 ± 0,3 - - 3.2 ± 0,6 3.9 ± 0,6
160 ± 0,4 3.2 ± 0,6 4.0 ± 0,6 4.9 ± 0,7
200 ± 0,5 3.9 ± 0,6 4.9 ± 0,7 6.2 ± 0,9
250 ± 0,5 4.9 ± 0,7 6.2 ± 0,9 7.7 ± 1,0
315 ± 0,6 6.2 ± 0,9 7.7 ± 1,0 9.7 ± 1.2
400 ± 0,7 7.7 ± 1,0 9.8 ± 1.2 12.3 ± 1,5
500 ± 0,9 9.8 ± 1.2 12.3 ± 1,5 15.3 ± 1,8
630 ± 1.1 12.3 ± 1,5 15.4 ± 1,8 19.3 ± 2,2
800 ± 1,3 15.4 ± 1,8 19.6 ± 2,2 24.5 ± 2,7
1000 ± 1,6 19.6 ± 2,2 24.5 ± 2,7 30.6 ± 3.3
1200 ± 2,0 24.5 ± 2,7 29.4 ± 5.2 36.7 ± 3,5

Megjegyzés. Ez a táblázat felsorolja a csövek összes paraméterét, legfeljebb 50 mm keresztmetszetűek, bár a lakossági szektorban a paraméterek 50 mm, 110 mm és 150 mm. A boltban való vásárláskor általában 110 mm-es átmérő általában 100 mm-nek tekinthető - mind a cső, mind az ár nem változik.

Szerelvények és redukciók

Különböző szerelvények beállítása
  • Annak érdekében, hogy a csővezetékben lévő csuklópántot, például egy csomópont összekapcsolását, forgatását, szétválasztását, átmenetet egy másik átmérőhöz és egy másik síkhoz hozzuk létre, különböző konfigurációjú speciális adaptereket használnak. Például egy vécécsésze vízelvezető csöve úgy készíthető el, mint egy műanyag sarok vagy egy hullámosított hüvely, de valamilyen módon hozzá kell kapcsolódnia a felemelőhöz, és itt van szüksége egy pólóra (négyirányú - más szennyvízcsatornákba történő leeresztéshez), amely be van ágyazva a felszállóba .
Nehéz csomópont az alagsorban
  • Körülbelül ugyanúgy, egy csatorna egy fürdőszobához vagy mosogatóhoz van csatlakoztatva - a hullámosított szifonhüvely illeszkedik egy szögletes csatorna-szerelvény vagy póló aljzatába, ahol gumigyűrűt vagy mandzsettát használnak a tömítéshez. Vannak bonyolult csomópontok is, különösen a magánházak alagsorában, amikor gyakorlatilag nincsenek csövek a lakásban - minden fürdőszobában a csatorna a padlón keresztül történik, így alatta, az alagsori mennyezet alatt sok csőhöz kell csatlakoznia, másik lejtéssel és más átmérővel.

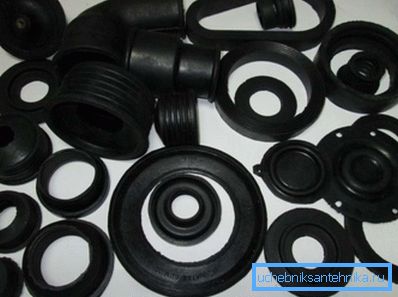

Gumi mandzsetta és o-gyűrű
  • A gumi mandzsetta néha egyszerűen pótolhatatlan, például egy mosógép csatornacsatornáját egy csatornacsőhöz csatlakoztatják egy 32 mm-es cső segítségével, amelyet csengővel kell összekötni egy 50 mm-es csővel.. Azonban az ilyen PVC-szerelvények nagyon ritkák, ezért egy 5032 mm-es gumicsökkentést a csengő csészéjébe nyomnak, és így oldják meg a problémát. Pontosan ugyanaz a helyzet, amikor a leeresztő cső a mosogatóhoz csatlakozik - 5040 mm-es csökkenést alkalmaz a hullámos szifonhüvely alatt.
  • A gumi tömítőgyűrűket a gyártó szállítja műanyag csővel, így nem kell külön vásárolnia azokat. A dokkolásnál ügyelni kell arra, hogy ne hajlítsa meg az irányt, és ha a próbacsatorna után áramlást észlel az ízületek bármelyikén, akkor ne rohanjon szilikonnal vagy tömítőanyaggal. Ezekben az esetekben az utasítás ajánlja az ilyen kapcsolat bontását, rögzítse a gyűrűt és összeszerelje - az áramlás megszűnik.

Hasznos tanácsok. Amikor a szennyvizet a saját kezével szerelik össze, néha komoly nehézségek vannak - ennek oka, hogy a tömítőgyűrű túlságosan merev. A probléma kiküszöbölése érdekében a csövet vagy a csövet (vagy mindkettőt) egy háztartási folyékony mosószerrel megkenheti. Ez nagyban megkönnyíti a munkafolyamat-kapcsolatot.

Hasznos minialkalmazások

Ellenőrizze a vizsgálatot is

A mosogató alatt lévő elakadások esetén keveset kérdeznek a konyhában lévő csatorna tisztításáról, minden itt egyszerű - távolítsa el a szifonhüvelyet a szerelvényről és a csatlakozóaljzaton keresztül az egészségügyi vezetéket a felszálló oldalán. De mi a teendő, ha egy ilyen összeállítás nem egyenes vonalban, hanem fordulattal (néha 90-tel?) Vagy ha a kábel hossza nem elegendő?

Ilyen esetekben a műanyag felülvizsgálat összeomlik a fordulókon és a hosszú szakaszokon (több mint 4-5 méteren), amelyek lehetnek mind beltérben, mind kültéren, alul, csak utóbbi esetben beton vagy beton falazatot építenek fel .

A revízió nagyon hasonlít a megjelenéshez és a pólusra való felszerelés módjától, csak abban az esetben, ha az oldalsó érintkezést egy szálon végezzük, úgy, hogy szorosan lezárható legyen a fedélzel, ami láthatóan látható a felső fotóban. Az eltömődés kiküszöbölése érdekében a fedél lecsavarodik, és a csővezetékbe egy megfelelő egészségügyi kábelt helyeznek a megfelelő irányba.

Műanyag membrános ellenőrző szelep

A túlfolyások elkerülése érdekében a szennyvíz visszacsapó szelepet használják, amelyet rendszerint a magánszektorban vagy a sokemeletes épületek első emeletén telepítenek. Ennek a készüléknek a lényege a következő: amikor a szennyvíz vízszintje magasabb, mint a lakásban lévő csövek szintje, akkor ez a folyadék a WC-vel, a fürdővel és néha a mosdókagylóval (a hajók kommunikációs jogával) átáramlik. De ha visszacsapószelepet telepít a lakóhelyre, akkor ez nem fog megtörténni.

Az ilyen eszközök lehetnek függőlegesek és vízszintesek, székrekedés formájában gumi tömítéssel (műanyag) vagy vízszintes golyóval, karimás csatlakozással (öntöttvasból vagy acélból). Az utóbbi opciót általában ipari kapacitáshoz használják.

következtetés

A műanyag leeresztő csövek a tető, a helyiségek vagy a föld alá helyezik egymástól, és ugyanabból az anyagból készülnek - PVC. A fő különbség a méretek és a telepítési módok között rejlik.
