A wc-tál mechanizmusa és tipikus problémái
Ebben a cikkben meg kell ismerkednünk a leeresztő tartály elrendezésével. Megvizsgáljuk az elavult és modern formatervezés eszközeit. Ezenkívül foglalkozunk a tartály mechanizmusainak tipikus problémáival is.
Tehát menj.
Csomópontok listája
Ez több mint kicsi.
- A mosdó adagolásához töltőszerkezetet kell használni (a töltőszelepet is beleértve). Amikor kiengedik, kinyílik; amikor egy bizonyos vízszintre emelkedik, bezárja az áramlást.
- A víztartály öblítésének mechanizmusa felelős a vízelvezetésért. Az ő feladata - a lánc nyomógombjának, karjának vagy bunkójának lenyomása után a teljes vízmennyiség maximalizálására.
Egyébként az egyik módban az úgynevezett kettős leeresztő mechanizmusok lehetővé teszik, hogy csak a tartály térfogatának egy töredékét töltsük be, ezzel megtakarítva a vizet.
- A polcra szerelt tartálykapcsoló egységnek biztosítania kell a tömítettséget, amikor kifolyik. Valójában a modern kompaktoknál ez a funkció egy puha gumiból készült gyűrűs mandzsettagombbal van ellátva.
Bemenő szelep
Sárgaréz gerendával

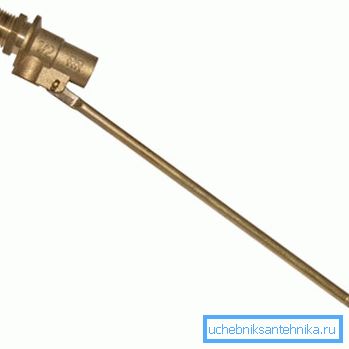

A legrégebbi szerkezetileg, de a mai napig használt, a mosdó töltőmechanizmusa egy sárgaréz szelep, hordó, járom, úszó és gumitömítés.
A működésének elve könnyen értelmezhető az eszköz szétszerelésével:
- Amikor a vízszint emelkedik, a felfutó úszó felemeli a lengőkar hosszú karját, miközben a tartályt egy tömítéssel a kúpos fúvókára nyomja, és leállítja a vizet.
- Amikor az úszó leeresztése leereszkedik, a hordó kinyitja a fúvókát.
Az ilyen egyszerű rendszernek azonban számos sajátos problémája van.
| Probléma leírása | ok | megszüntetése |
| Nincs víz a tartályba | A fúvóka homokkal vagy léptékkel eltömődött | Távolítsa el a csapot, távolítsa el az igát, távolítsa el a hordót, tisztítsa meg a fúvókát vezetékkel |
| A szelep nem akadályozza a vizet | A tömítés elvesztette a rugalmasságot | Hajlítsa meg a sziklát; ha ez nem segít, fordítsa meg vagy cserélje ki a tömítést |
| Dörzsölte a pálcát, amely az igát tartotta | Helyezze vissza a csapot vastag rézhuzalra |

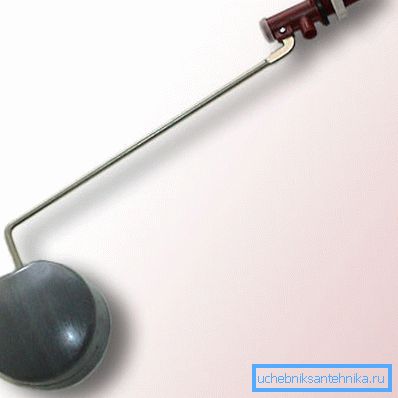

Műanyag, egy igával
A sárgarézhez képest olcsóbb műanyag miatt az ilyen szelep ára kissé alacsonyabb.
A design azonban minimális változáson ment keresztül.
- A lengőkar helyzetének beállítása nem a kényszerített deformáció, hanem a beállító csavar segítségével történik.
- Opcionálisan hozzáadott felborító úszó. Amikor elér egy bizonyos vízszintet, hirtelen megváltoztatja pozícióját, ezáltal gátolja a vizet, nem fokozatosan, hanem azonnal.
A régi mechanizmus fenti problémáira a műanyag gyenge mechanikai szilárdsága miatt került sor. Most, mint általában, a csap nem rohad és nem rothad meg rozsdával, hanem fokozatosan kiszélesíti a szeleptestben lévő lyukakat, és kialszik. A probléma megoldására vonatkozó utasítások kicsit csökkenthetők a teljes szelep cseréjéhez.

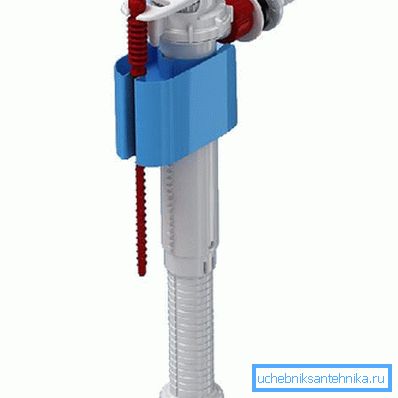

Úszóvezetővel
A mosdókagyló modern úszómechanizmusa a legkülönbözőbb formákat és konstruktív kivégzéseket kaphatja. A legfontosabb különbség a Szovjetunió szokásos termékeitől az, hogy az úszó egy függőleges út mentén mozog.
Milyen előnyökkel jár egy ilyen döntés:
- A töltőszelep minimális helyet foglal el a WC-ben.
- Az úszó elmozdulása vízszintes síkban lehetetlen. Ha igen - az úszó már nem zavarhatja a leeresztő szelep működését.
Az úszó szintjének beállítását, amelynél a víz átfedi egymást, csavaros mechanizmus hajtja végre. Kiváló minőségű szilikon tömlők már évtizedek óta vannak. Az egyetlen probléma továbbra is a homok, amely blokkolja a szelepet, amelyet szétszereléssel és mosással kezelnek.
By the way: egy durva szűrő felszerelése után a szelep megjavítja a problémát egyszer és mindenkorra. De jobb, ha nem telepítenek szelepekkel eladott szűrőket: túl vékony rácsokkal rendelkeznek, és gyorsan eltömődnek olyan törmelékkel, amelyet a szelep komplikációk nélkül hagy.
Leeresztő szelep
Mi lehet a WC-tálmosás mechanizmusa?

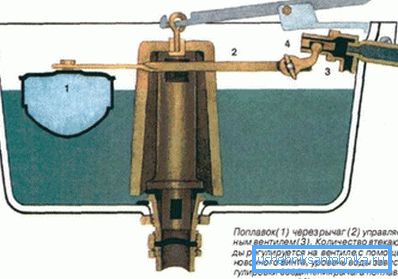

Öntöttvas csengő
Ezeket a termékeket legalább háború utáni években használt háztartási tartályokban használták. A tartály szélén egy masszív öntöttvas szelep volt a kipufogógázon. A lánccal összekötött szelep felemelése megnyitotta az utat a vízhez; a tartályból a fennmaradó vizet az U-alakú túlfolyáson keresztül az ürítőcsőben kialakított vákuum szívja ki.
A harang tipikus problémája csak egy - a tömítési rugalmasság elvesztése. A tömítés helyett mikroporózus gumit használnak. Sajnálatos módon a gondtalan tervezés legmodernebb modelljei már majdnem fél évszázadosak; az erózió és a mész betétek gyakorlatilag eltávolították őket.

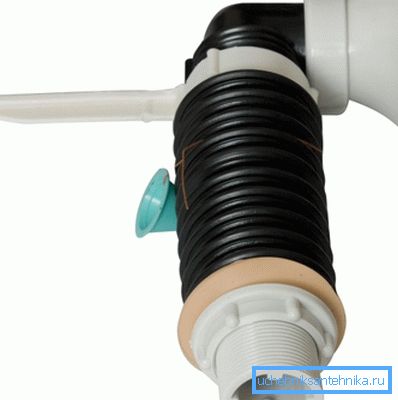

redő
Ez a műanyag félreértés megváltoztatta a csengőt a múlt század 70-es években. A hullámzás a kötél vontatójánál megdőlt, és újra, a vákuumnak köszönhetően a lefolyócsövön át szívta ki a vizet a tartályból.
A mosdó mosogatásának mechanizmusa eredetileg hibás szerkezet volt: munkája a műanyag deformációjához kapcsolódik. A felszíne vízzel meszezve csökkentette a hullámosság már kis forrását két évig vagy annál kevesebbre.
körte

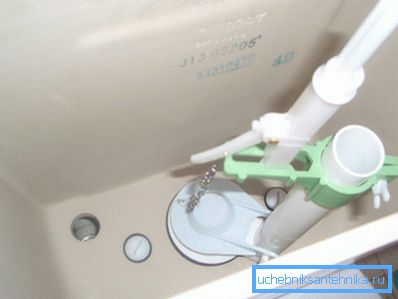

A körte, amely fel volt szerelve mind a felső tartályokkal, mind az első tömörítőkkel, értelmesebb megoldássá vált. A gumi féltekén a vezetők mentén haladtak, és felemelték a tartály fedelén átmenő karot vagy fogantyút.
A körtefarok első készleteinek fő problémája az acélcsavarok korróziója volt, amelyek a nyeregt a tartály testéhez rögzítették. Kevésbé ritkábban fordult elő az állomány, vagy maga a körte elvesztette rugalmasságát. A szerelvények önmagukban történő javítása a hibás cikk cseréjéig, vagy sokkal ésszerűbbé vált, teljes készlet: szolgáltatásmentes életének ritkán haladta meg az 5-7 évet.
Egy modern mechanizmus a víztisztításhoz használt víz gyakran tartalmaz körteet; bár benne, elődjével ellentétben szinte semmilyen fémrészet nem használnak. A körte egy üreges polimer rúdon kopott, amely ugyanakkor a túlfolyás funkcióját végzi, és egy, a tartály fedele fölé magasodó fogantyúval emeli fel.

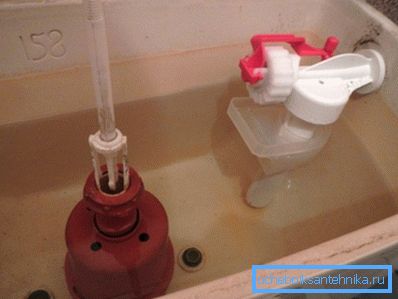

Műanyag csengő
Az olcsó műanyag tartályokban levő körtével egy időre egy mechanikát használtak egy műanyag csengő-úszóval, amelyet egy hengeres lefolyóban viseltek. Amikor megnyomja a gombot, a csengő süllyedt, és elmozdította a vizet; miközben a túlfolyóba esett, és a hígítás miatt a tartály ürítette ki a tartályt.
A formatervezés rendkívül kényelmetlen volt használni, mert a tartály szigorúan meghatározott vízmennyiségén dolgozott. A vízvezetékben bekövetkezett nyomásváltozás az akkori népszerű úszókkal, sárgarézrel, jelentősen befolyásolta ezt a szintet.
Modern szilva
A modern behozatali tartályokkal felszerelt WC-k tipikus lezáró mechanizmusa függőleges műanyag oszlop. Az oszlop belsejében lévő üreg túlfolyó; a vizet egy üreges rúddal viselt gyűrű alakú tömítés blokkolja.
Rendszerint a leeresztő mechanizmusok lehetővé teszik a szabályozást:
- Az ürítés intenzitása az ülés és a tömítés közötti maximális távolság beállítása miatt.
- Túlcsordulás szintje.
- A kettős kisütésű - vízfogyasztás esetén a gomb megnyomásakor a tartály tartalmának egy része lecsapódik.

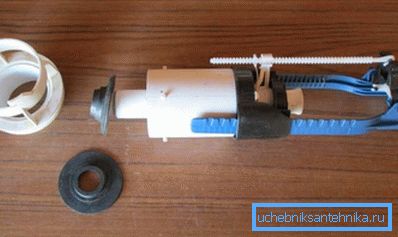

Az egyetlen tipikus építési probléma a tömítés. 5-8 évig elveszíti rugalmasságát és ki kell cserélni. Szerencsére könnyű megvásárolni külön a szeleptől.
Pár tartály és WC-tál

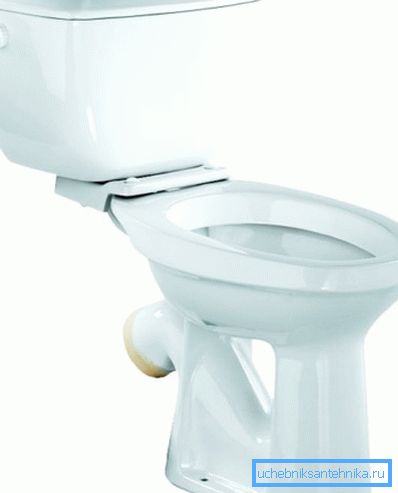

A modern WC-tálak öntött polccal a gyűrű alakú tömítés korlátlan ideig szolgál és nem okoz problémákat. Az egyetlen olyan design, amely megérdemli a megemlíteni egy WC-t, amely a hazai minta külön polcon található.
A tulajdonos számára létrehozott problémák listája meglehetősen lenyűgöző:
- A rögzítőcsavarok korróziója.
- Chip polcok nyomva.
- Chip fixing fül wc.
- Az ovális mandzsetta rugalmassága a tartály és a polc között.
- A polc alatt kúpos mandzsettát dobtak ki.
Egy potenciális vevő csak egy tanácsot kaphat: miután látta az ilyen készletet, távolodjon el tőle, amennyire csak lehetséges.
következtetés
Természetesen egyetlen apró anyagban lehetetlen leírni az elmúlt évtizedek során gyártott tartályterveket. Néhány olyan megoldással, amelyet nem érintettünk meg, az olvasó bemutatásra kerül a videóban.
Sok szerencsét!
