Belföldi szennyvíz - részletes telepítési útmutató

Nem könnyű feladat a házak helyes eltávolításának rendszerezésének megszervezése, amint az első pillantásra tűnhet. Az SNiP szerinti belföldi szennyvíznek meg kell felelnie a tömegkövetelményeknek, és egyszerre több szabványt is figyelembe kell vennie. Az útmutatóban leírtak szerint azonban elkerülheti a hibákat.

A háztartási szennyvízre vonatkozó szabályozási követelmények

A vízellátás és a belső szennyvízhálózat GOST a vízellátó és szennyvízkezelő rendszerek megépítésére és üzemeltetésére vonatkozó alapvető követelményeket tartalmazza.

Már ebben a szakaszban hosszú időn keresztül lehetett leromlani az irodalom elemzésében, mert a szennyvízcsatorna és a vízellátás említése egyszerre több dokumentumban is megtalálható:

• SNiP 2.04.01-85 * - a teljes listából tekinthető a fő dokumentumnak. Tartalmazza a telepítéshez szükséges alapadatokat;
• SNiP 2.01.09-85 - főként a vízellátás tervezésénél használatos;
• SNiP 2.04.03-85 - a figyelem középpontjában a vízelvezető hálózat elemeinek hidraulikus számítása áll. Értékes a szakosodott szervezetek számára, de amikor csak a házban szennyvizet rak, akkor alig lehet hasznos;
• SNiP 2.04.07-86 * - szabályozza a vízmelegítés módszereit egy központosított forróvízellátó rendszer számára, továbbá tartalmaz további vízkezelési utasításokat;
• SNiP 3.05.01-85 - innen innen csak az egészségügyi eszközök elhelyezésére vonatkozó szabályok ismerhetők meg;
• GOST 2874-82 * - előkészíti a vízminőségre vonatkozó követelményeket.

Érdemes megjegyezni az SNiP 3.05.04-85 * -et is, de nagyrészt megismétli az SNiP-t a belső hálózatokon: szennyvíz 1985-től.

Ezeknek a szabványoknak az elemzése alapján meg lehet határozni azokat az általános követelményeket, amelyeknek a ház szennyvízrendszerének meg kell felelniük:

• a szennyvizet csak zárt csövön keresztül szabad gravírozás hatására kiüríteni;
• az összes vízvezeték szerelvény csatlakozását a csővezetékkel a csatorna vízcsapján keresztül kell végezni;

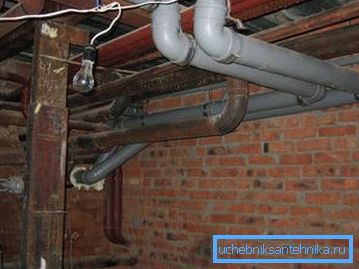

• az elhelyezéssel kapcsolatban a nyílt csőfektetési módszert használhatják alagsoros és félpanziós helyiségekben. Más esetekben rejtett bedolgozási módszert alkalmaznak (falak, bányákban, speciális dobozokban stb.);

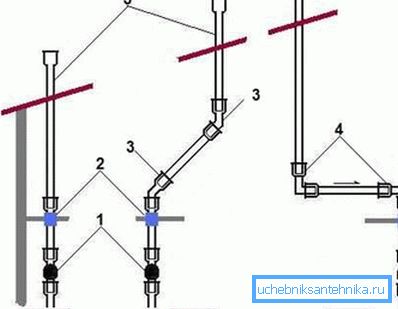

• a GOST a vízellátáshoz és a belsõ szennyvízhálózathoz is szükségessé teszi a csatornahálózat szellõztetését. A szellőztetést emelőkön végzik, és a tetőn vannak feltüntetve, a tetőszint feletti minimális magasság 0,3 m;

• a csővezeték egyes elemeinek összekapcsolása csengő alakú tömítéssel történik.

Polipropilén vagy PVC?

A közelmúltban a szokásos acél- vagy öntöttvas csövek helyett műanyag jön, és az alacsony tömeg mellett az ilyen csővezeték még mindig nem rozsdásodik meg, és irigylésre méltó tartóssággal rendelkezik. A választás leggyakrabban a polipropilén csövek és a PVC csövek között van.

A polipropilén csövek jobban érzékenyek a hőmérsékletre, ezért kompenzáló fúvókákat kell alkalmazni a méretváltozások kiküszöbölése érdekében. Erősségük csökken a kifolyó hőmérséklet növekedésével.

A PVC csövek mentesek az ilyen hátrányoktól. Csak panaszkodhat, hogy ez az anyag nem tolerálja a hosszú távú magas hőmérsékletnek való kitettséget, és nem olyan műanyag, mint a polipropilén.

Általában a PVC csöveket leginkább a belső csatornahálózathoz használják. Polipropilén alkalmazható a kiválasztott területeken.

A háztartási szennyvíz tervezése

A tervezést nemcsak azért kell elvégezni, mert összehasonlíthatja a szennyvíz lefektetésének több lehetőségét, majd kiválasztja a legegyszerűbbet. Ebben a szakaszban meg kell határozni a szükséges csővezeték hosszát és a szükséges belső szerelvényt is.

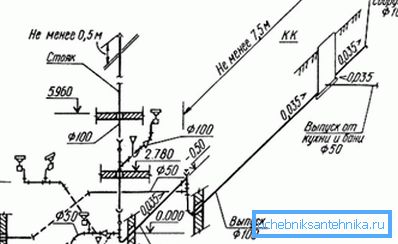

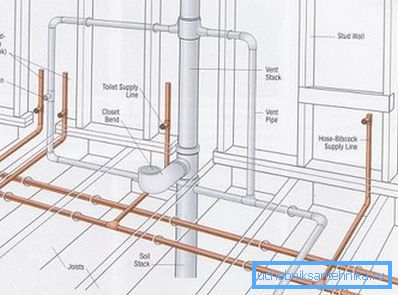

Egy egyszerű szennyvízelvezető rendszer gyorsan kirajzolható egy papírlapra.

Az utasítás ebben a szakaszban így néz ki:

• skálahúzott lakás / alaprajz;
• meghatározza az egészségügyi berendezések helyét a terven;

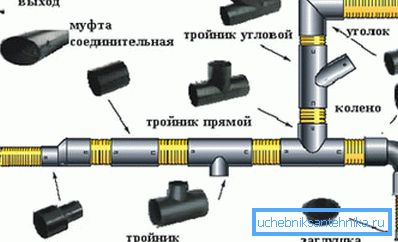

• az ábra mutatja a csővezetéket, valamint a szükséges tervezési elemek szimbólumok formájában (pólók, adapterek, könyökök stb.);
• nem szabad megfeledkezni arról, hogy a szennyvízelvezető szellőzése a ház tetőjén látható, ezt figyelembe veszik a csővezeték teljes hosszának kiszámításakor.

A javasolt cselekvési sorozatot meg kell ismételni minden emeleten. Az előírt elemek számának kiszámításakor figyelembe kell venni a munka elvégzésére és a belső szennyvízre vonatkozó általános szabályokat.

A háztartási szennyvízelvezetés általános szabályai

Az SNiP szerinti belső vízellátást és csatornahálózatot a következő szabályoknak megfelelően kell elrendezni:

• Szabályosan 110 vagy 150 mm átmérőjű csöveket használnak a belső szennyvízhez, kivétel a csővezeték részének tekinthető, pl. konyhai szerelvényekből;
• a felszálló legkisebb ajánlott átmérője 110 mm;
• ne felejtsd el a bilincseket. A kapcsot a csővezeték elemeinek minden csatlakozása alatt kell elhelyezni, a kapcsok közötti maximális távolság pedig 0,4 m. A felszedés telepítésekor a bilincsek 1 m után helyezkednek el;
• a csapdák száma megegyezik a vízvezetékszerelvények számával;
• a sarkok számának minimálisnak kell lennie, kívánatos a csővezetékek szakaszos összekapcsolása, ehhez például a 90-es szöget bezáró helyett használhatja? 3 térd 30-as térfogatát teszi lehetővé;

• minden forduló után egy revíziót rendeznek - egy szabályos póló nyitott fedéllel;

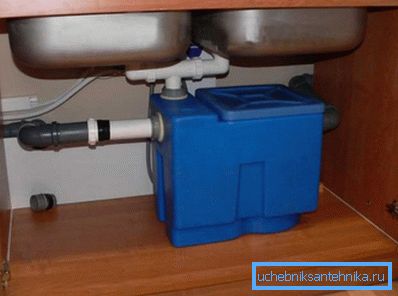

• Homokfogó csaptelep - nem kötelező elem. Azonban kis térfogatú homokfogó (legfeljebb 0,1 m³) a mosogató alá helyezhető. Ez csökkenti a szennyvízszennyezés kockázatát.

Figyelj! A belső csatorna vízszintes csöveinek lejtése 3-4 cm-re növelhető 1 m-rel. A megnövekedett áramlási sebesség miatt a csövek eldugulása elkerülhető.

A felsorolt ​​szabályok univerzálisnak tekinthetők.

Belső szennyvízkezelő berendezés

Általánosságban a szennyvízcsatorna telepítése a szeptikus tartálytól és az egészségügyi berendezéstől kezdődik. A belső szennyvíz felállítása gyakran a kipufogócsőtől az egészségügyi berendezésekig terjed.

A munka 3 szakaszban zajlik:

• a felvonó felszerelése;
• padló elrendezés;
• az egészségügyi felszereléshez való csatlakozás, a trapikov felszerelése a zuhanyzóba stb.

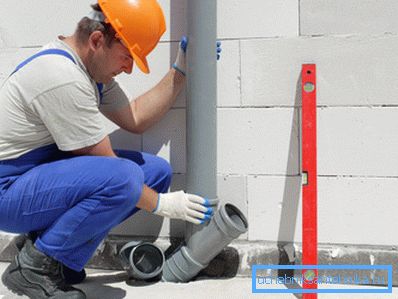

Függőleges felszálló telepítés

A belsõ szennyvízrendszer telepítése elõtt a fõ építési munkálatokat be kell fejezni. Ami a többemeletes épületeket illeti, nyílásoknak kell készülniük a mennyezeten, emellett ismernie kell a kész padló szintjét.

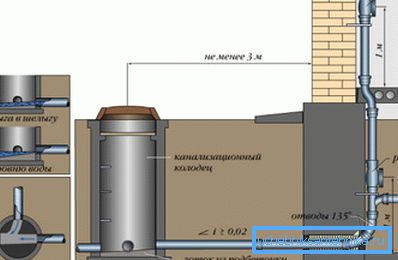

Maga a felszálló egyszerűen telepíthető - csak csatlakoztatni kell a csőszakaszokat egy darabból és telepíteni a pólókat a megfelelő helyekre. Javasoljuk továbbá, hogy mindegyik emeleten és az alagsorban fordított ferde pólókat telepítsen. Köszönjük, hogy a szennyvizet kézzel tisztíthatja.

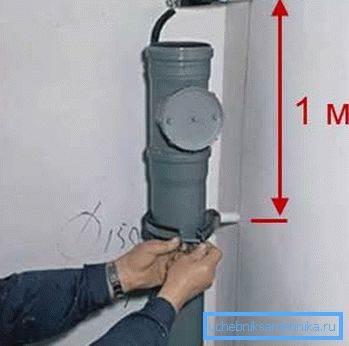

Javasoljuk, hogy a bilincseket úgy szerelje fel, hogy a gyűrű közvetlenül az aljzat bővítése alatt legyen. Emiatt a csövek nem csak vízszintesen eltérnek, hanem függőlegesen sem ingadoznak.

Nyílt formában magánlakásokban a felnõttek szinte soha nem maradtak. Le lehet álcázni, például egy kis gipszkarton-partíció használatával. Ezután kezdheti el a vízszintes csővezetéket a padlón.

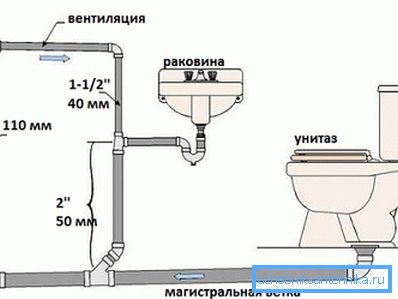

Az egészségügyi berendezések csatlakoztatása a felszállóval

Elvileg a csöveket mindkét irányba (az emelőtől az egészségügyi betétig vagy fordítva) kell elhelyezni. Ebben a szakaszban különösen fontos megfigyelni a csővezeték lejtését.

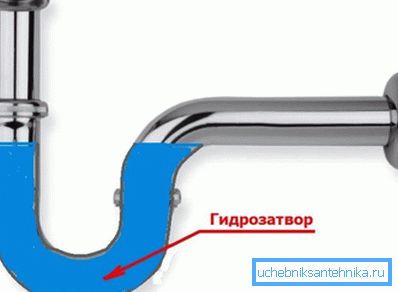

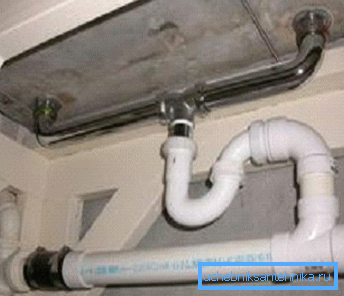

Figyelj! Amikor egy egészségügyi szerelvényről egy csőre szerelünk, először egy S-alakú cső alakú hidraulikus zárat kell csatlakoztatni. A vízhíd miatt a szennyvíz kellemetlen szaga nem lép be a helyiségbe, és az ilyen jellegű építés költsége alacsony.

Ezt követi a csővezeték vízszintes része a felszállónak. A cső kívánt kanyargásának biztosítása érdekében helyet adhat a cső alá, ha nincs rögzítve bilincsekkel. A tömítések közötti távolság nem haladhatja meg az 1 métert.

Mit kell keresni, amikor szennyvíz-eszköz

A kis dolgok, mint mindig, jelentős szerepet játszanak.

Különös figyelmet kell fordítani az ilyen műveletekre:

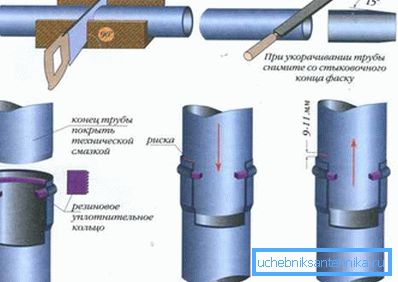

• cső vágás. Amikor a munkát kézzel végezzük, leggyakrabban fűrészt vagy sztringet használunk. A harangok felszerelése előtt rendszeresen kést kell húzni, és távolítsa el a csavart a cső széléről;

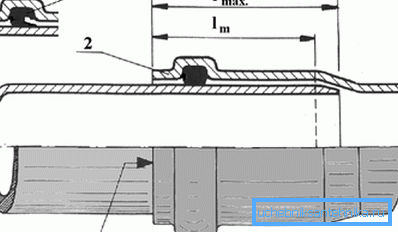

• minden csatlakozást le kell zárni, mert ehhez a csövek felületét tömítéssel kell lezárni a csatlakozás előtt;

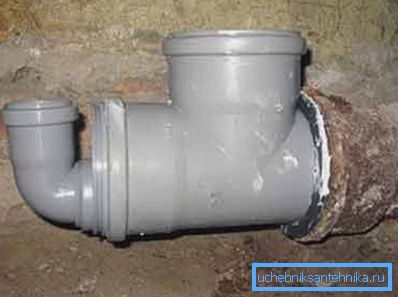

• Csatlakoztathat plasztikus csöveket, például öntöttvasal. Ebben az esetben gumidugót használnak. Először egy tömítőanyaggal ragasztják a cső belső felületéhez, majd egy műanyag csővezetéket helyeznek bele;

• amikor a csöveket betonpadlón keresztül helyezzük el, akkor ajánlatos a csőnél nagyobb átmérőjű lyuk kialakítása. Ezután a csővezetéket átengedik ezen a csatornán és szigetelik.

Összegezve

Minden házban meg kell oldani a vízelvezetés kérdését. Ha a ház csak tervezett belső szennyvíz - PVC csövek kiváló választás. A nagy teljesítmény, elsősorban a tartósság miatt az utóbbi években különösen népszerűvé vált. Ami a szennyvíztisztító berendezések technológiáját illeti, a szabályozási követelmények bőségének ellenére mindenki képes lesz megbirkózni ezzel a feladattal.

A cikk ebben a cikkben a videó technikai oldalára fókuszál.
