Beszerelési tartály a fűtéshez: felszereléstípusok, nyitott

A fűtési rendszer normál működéséhez nem csak a fűtőkazán, csövek és radiátorok szükségesek. Kis szerepet játszik a kiegészítő berendezés: légszelepek, termosztátok, szelepek stb. A fűtési tartályok is fontosak, ami miatt a szükséges folyadéknyomás a csővezetékekben marad, és a felesleges levegőt eltávolítják. Miért van szükség erre a rendszerre, hogyan kell kiválasztani egy megfelelő modellt és telepítenie magát, olvasd el.

Berendezések

Ennek a készüléknek a megválasztása a már meglévő modellek figyelembe vételével kezdődik.

A fűtési rendszerek elrendezésének korszerű technológiái biztosítják, hogy a fűtési rendszerben lévő tágulási tartály:

• nyitott típus - nyomás alatt tartott tartály, ahol bármikor öntözheti a használt hűtőfolyadékot, ha szükséges;
• zárt típus (membrán) - hermetikus tartály elosztva egy rugalmas válaszfallal: egyik oldalán hűtőfolyadék van, másik oldalán - szivattyúzott levegő vagy speciális gáz.

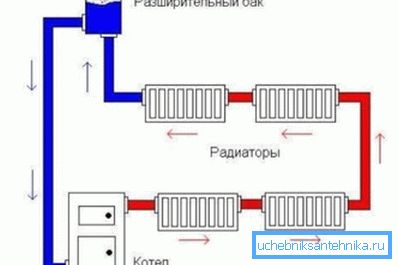

nyílt

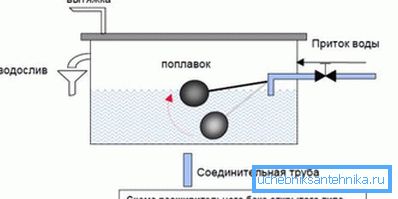

Az ilyen típusú berendezések előnyei a könnyű szerelés és karbantartás során. Egy nyitott tágulási tartály a fűtéshez nem igényel csapok elrendezését, elválasztó membránt és hermetikus burkolatot, amely védi a belteret a levegő behatolásától.

A hűtőfolyadék veszteségeinek kompenzálása, elkerülhetetlen ebben az esetben, a lehető legegyszerűbb módon lehetséges: a rendszeres vödörbe önteni kell a szükséges szintet. Bár sok modell rendelkezik bejárattal a vízvezeték csatlakoztatásához.

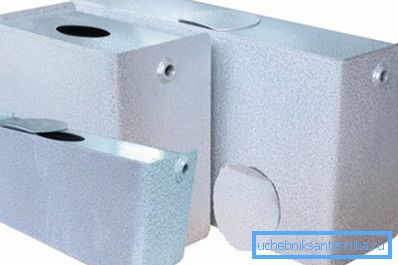

A kapacitásforma nem számít. Ez lehet sík fémdoboz vagy hordó, amelynek térfogata elégséges ahhoz, hogy elférjen a fűtéssel elmozdított hőhordozó.

Annak ellenére, hogy egy ilyen megoldás ára minimális, a fűtési rendszer nyitott tágulási tartályának számos jelentős hátránya van:

• a tartályban lévő vízszint folyamatos ellenőrzése és feltöltése;
• A telepítési hely kiválasztásának nehézségei (a telepítési utasítások a legmagasabb ponton történő elhelyezést igénylik, ami nagyon nehéz, ha a házban nincs tetőtér);
• alacsony hűtőközeg-nyomás a radiátorokon és a fűtőcsöveken;
• fém korrózió - csövek, tartályok, radiátorok stb.
• a szigetelés szükségessége - egyes esetekben a hűtőközeg lefagyhat (különösen, ha a ház padlódása nincs megfelelően szigetelve).

Tipp A felsorolt ​​hátrányok áttekintése után kérdezze meg magától: szükség van-e ilyen tartályra? A legtöbb esetben jobb, ha egy kicsit több pénzt költenek, és egy fejlettebb egységet vásárolnak. Ez némileg drágább, de az előnyök nem okoznak csalódást a döntésben.

zárt

Itt részletesebben megfontoljuk a membrán-tágulási tartályt: a gravitációs típusú fűtési rendszerre nem feltétlenül szükséges (bár ez a kijelentés vitatható is), de a hőhordozó kényszerített áramlásával járó klímaváltozás rendszerint ehhez a berendezéshez kell telepíteni.

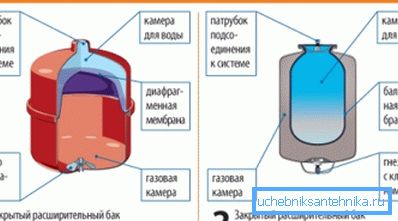

A fűtőrendszer zárt tágulási tartálya kétféle lehet:

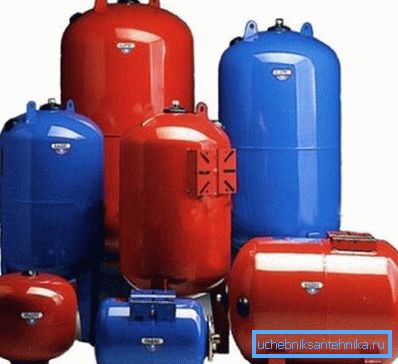

• élelmiszer gumi membránnal - ezek az egységek kék színűek, olcsóbbak, de kevésbé tartósak és tartósak (a membrán szakadhat, ha a fűtési rendszer tágulási tartályában lévő nyomás meghalad egy bizonyos szintet);
• technikai gumi membránnal - ezek jobb termékek, amelyek piros festékkel vannak bevonva (a modellek egymástól való megkülönböztetésére).

Az eszközök működési elve ugyanolyan és rendkívül egyszerű: a hőmérséklet emelkedése következtében a hűtőközeg térfogata nő és a feleslege beáramlik a tartályba, összenyomja a levegőt a membrán mögött és növeli annak nyomását. Ahogy a víz lehűl, fordítva történik.

A membrán rögzítésének módjától függően:

• tartályok eltávolítható elasztikus elválasztóval - károsodás esetén a konténer szétszerelése nélkül cserélhető;
• rögzített membránnal ellátott tartályok - ebben az esetben meg kell változtatnia az egész tartályt, ami azonban sokkal kisebb költséggel jár, mint az előző változat.

A karimás (cserélhető) válaszfalakkal ellátott fűtőberendezések bővítőtartályai számos előnnyel rendelkeznek:

• ellenálljon a nagyobb maximális nyomásnak;
• mind függőlegesen, mind vízszintesen felszerelhető;
• lehetőséget biztosít a membrán gyors cseréjére törés esetén.

Tipp A szeptum károsodásának elkerülése érdekében javasoljuk, hogy a fűtés indításakor válassza ki a működés minimális üzemmódját, majd a rendszerben lévő nyomás lassan emelkedni fog. Szelepet is felszerelhet egy nyomásmérővel, amelyen keresztül a felesleges levegő vagy a víz kiürül.

Tippek a választáshoz

Mielőtt kiválasztanánk egy adott típusú tartályt a fűtési rendszerbe történő beszereléshez, javasoljuk, hogy ismerkedjen meg a lezárt tágulási tartály pozitív elemével.

Nem valószínű, hogy ez után kétségei lesznek:

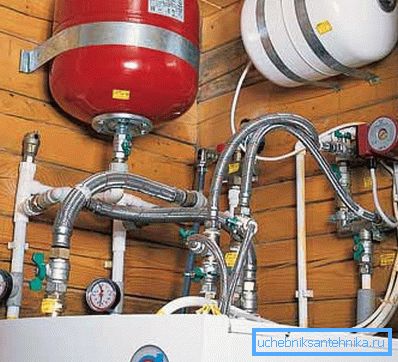

• nem szükséges a fűtési hálózat tetején telepíteni, ami lehetővé teszi a csövek beszerzésének és lefektetésének megmentését;
• a membrán tartály kisebb méretű, mint egy nyitott tartály;
• kizárva a párolgás miatt a hűtőfolyadék veszteségét;
• a kevéssé szigetelt, nyitott tartályokkal elkerülhetetlen hőveszteség minimalizálható;
• a fűtési rendszer fémrészei jobban védettek a korróziótól, mivel a lezárt tartály megakadályozza a levegő belépését a csővezetékekbe és a radiátorokba;
• A zárt tágulási tartály jelenléte lehetővé teszi, hogy a fűtést a hűtőközeg megnövekedett nyomásával működtesse.

Tipp A tervezési jellemzők mellett vegye figyelembe a tágulási tartályt előállító üzem nevét is. A minőség közvetlenül attól függ. A Reflex, Zilmet, Aquasystem, Cimm cég leghíresebb termékei. Ezek a fűtési tágulási tartályok jól megalapozottak a gravitációs fűtési rendszerekben és a folyadékkeringés kényszerített szervezésében.

Telepítési folyamat

A tágulási tartály megválasztása a fűtéshez és megvásárláshoz csak a csata fele. Fontos, hogy megfelelően telepítse a berendezést. Ebből közvetlenül függ a munkája hatékonyságától és a tartósságtól.

A telepítési eljárás a következő:

1. Győződjön meg róla, hogy a környezeti hőmérséklet meghaladja a 0 Celsius fokot. Ellenkező esetben a munkát a felmelegedésig el kell halasztani.
2. A szerelés befejezése előtt gyors hozzáférést biztosítson a légszelephez. Ez lehetővé teszi, hogy gyorsan beállítsa a nyomást a tartály felső (gáz) részében és megakadályozza a membrán felszakadását.
3. A szerelés befejezése után a szelepekhez és a leeresztő szelepekhez való hozzáférést semmilyen tárgy nem akadályozhatja meg.
4. A tartályt úgy kell felszerelni, hogy a külső felületére ne kerüljön nyomás. Különösen ügyeljen arra, hogy a fűtőcsövek ne érintkezzenek a tartály falával.
5. Javasoljuk, hogy a folyadéknyomást szabályozó kiegészítő fokozatot szereljen be. Ez segít a felesleges hűtőfolyadék felszívásában, ezáltal megakadályozza a tartály megsemmisítését vészhelyzet esetén.
6. A tartályt a csővezeték egy szakaszára kell felszerelni, amely a már hűtött hűtőfolyadékot a fűtőkazánhoz szállítja. Azonban nem ez utóbbi bemeneténél.

következtetés

A tágulási tartály a látszólagos jelentéktelenség ellenére fontos eleme a fűtési rendszernek. Pontosan megakadályozza a párolgást a nyomásnövelés következtében, és megakadályozza a levegődugók kialakulását, ami csökkenti a munka hatékonyságát. Ha többet szeretne megtudni az éghajlati rendszer egyéb szükséges elemeiről, olvassa el az alábbi videót.
