Lakóházban lévő szennyvízrendszer: eszköz és telepítési

08-01-2018
Csatornahálózat

A javítások tervezésekor, beleértve a szennyvíz cseréjét, a kiegészítő eszközök és készülékek csatlakoztatását, vagy átépítését, meg kell érteni a rendszer kialakításának alapelveit. A munka elveinek világos megértése nélkül nem sok hibát elkerülhet a telepítés során. És ezeknek a hibáknak a költsége általában szabályos, hiszen az egyetlen lehetőség, hogy megjavítsák, teljesen újraterjeszti az egész elrendezést.

Meg kell jegyezni, hogy a lakásépítés szennyvíz-rendszere nem tűnik összetettnek. Feladatai egyszerűek és intuitívek: szennyvíz szállítása a vízbeviteli pontoktól, amelyeket mosdókagylóként, mosdóként, mosógépeként, fürdőkádaként stb. Használhatunk a csővezetékhez.

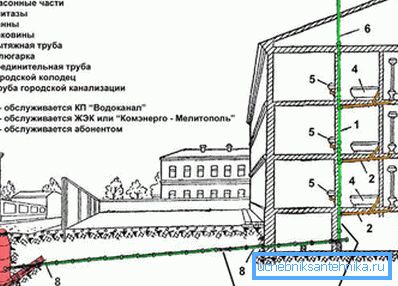

A fotó - egy tipikus séma

Figyelj! A szennyvízcsatorna fő összetettsége, hogy a szennyvizet gravitációval kell szállítani, ezért a projektnek figyelembe kell vennie ezt a körülményt.

A csatornarendszer jellegzetes lakóházak

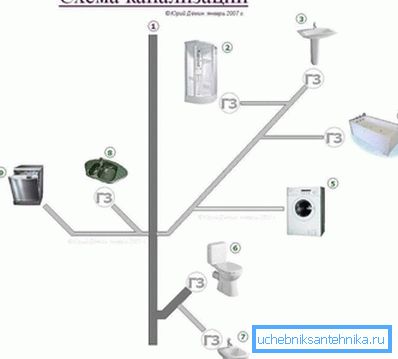

A csatornahálózat szerkezete

A múlt század szokványos tervei szerint épített házak rendszerint egy fürdőszobát és egy konyhát helyeznek el, így a csatornahálózat ugyanazt jelenti.

A disztribúció rendszerint a következő sorrendben történik:

  1. A konyhában lévő mosogató alatt rendszerint kezdődik a rendszer;
  2. Aztán megy a fürdőszobába;
  3. WC, ahol beillesztik a központi felszállóba, átmegyek az épület összes padlóján.

Figyelj! A ház felszállójának tetőkibocsátó nyílásával kell ellátnia a rendszer szellőztetését.

A rendszer telepítésének a következő elveken kell alapulnia:

  • A rendszer fő feladata az, hogy a szennyvizet az egyes apartmanokban lévő eszközökről egy közös felszállóra szállítsák.;
  • A rendszer munkája a sodródás elvén alapul, anélkül, hogy további nyomást kellene teremteni.;
  • A gravitációs áramlás megszervezése érdekében a csöveket szögben kell elhelyezni;

Figyelj! A csővezeték dőlésszögét a lakásépítés szennyvízre vonatkozó szabályai és szabályai szabályozzák.

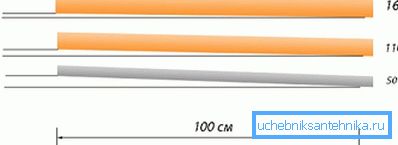

Lejtési paraméterek
  • A lejtést a csővezeték teljes területén kell tartani.. A rendszer bizonyos részeiben - különösen a forgószakaszokon - lejtődés hiányában gyakran kialakul a csatorna elzáródása egy lakóházban.

A csatornahálózat rendszere

A vezetékek bemutatása

Általános szabály, hogy a házban lévő összes egészségügyi berendezést csatlakoztatni kell a szennyvízcsatornához, kivéve a fűtött törülközőt és a vízmelegítőt, amelyek nem igényelnek vízelvezetést.

A szennyvízcsatorna rendszerének egy lakás keretében történő megszervezése során rendszerint a szabványos rendszert alkalmazzák:

  1. A szennyvízcsatorna felépítése keresztmetszettel van ellátva, amely három kimenettel van ellátva, amelyek közül kettő 50 mm átmérőjű csövekhez és 100 mm-es csövekhez történő csatlakoztatásra szolgál.
  2. A 10 cm átmérőjű rendszer fő vonalát a vécécsatorna megszervezésére használják;
  3. Az egyik 5 cm átmérőjű autópálya a fürdőszobában lévő készülékek csatlakoztatásához szükséges: fürdőszoba, zuhanyzó, mosdó, stb .;
  4. A második öt centiméteres autópálya a konyhában a készülék lefolyásának megszervezéséhez szükséges, amely rendszerint mosogató, mosogatógép stb.;
  5. A rendszer többi csöve elágazik az autópályákat a csatlakoztatni kívánt vízvezetékhez. Ebben az esetben a bekötési sorrendet csak a további vízvezeték telepítési helye határozza meg.

Figyelj! A kellően nagy területű apartmanokban két csatornahálózatból állítható, különösen, ha az elrendezés a fürdőszoba és a konyha távoli helyét biztosítja.

Csatornázási javítás

Kábelezés a fürdőszobában

Annak a ténynek köszönhetően, hogy az örök berendezéseket még nem találták fel, egyszerre minden tulajdonosnak szembe kell néznie azzal, hogy meg kell javítania a csatornahálózat egy lakóházban.

Csőválasztás

Cső típusok

A modern lakástulajdonosok már nem telepítenek öntöttvas csöveket, amelyek többsége inkább műanyag.

Az alábbi típusú csövek alkalmasak a szennyvízcsatornára:

  • PVC - polivinil-klorid;
  • HDPE - polietilén;
  • PPRC - polipropilén.

Tanács. Nincs alapvető különbség az ilyen típusú anyagok között. Ezek közül lehet létrehozni, mint egy csatorna cső, és a vihar csatorna a lakóházban.

Összeszerelési technológia

Műanyag csőcsatlakozás

Az utasítás, amely meghatározza, hogyan szerelje össze a csöveket saját kezével, rendkívül egyszerű és világos:

  • Mindegyik cső az egyik oldalán el van látva egy összekötő csatornacsatlakozóval, puha gumi tömítéssel;
  • A rendszer összekötő elemei, úgynevezett szerelvények, ugyanolyan csatlakozókkal rendelkeznek;
  • A csukló elrendezéséhez a csatlakozó nélküli cső üres vége a csatlakozóval vagy a csőcsatlakozóval való csatlakozáshoz szükséges. Az ilyen tengelykapcsoló gumigyűrűje garantálja a csatlakozás tömítettségét;
  • A szakértők javasolják, hogy a csövet egészen a hajtásig mozgassák, és aztán ne mozdítsák vissza 1 cm-nél távolabb, ez a módszer csillapító rést biztosít, amely kompenzálja a lineáris terjeszkedést.

Abban az esetben, ha az egészségügyi eszköz annyira messze van a szennyvízcsatornától, hogy a víz mozgását gravitáció nélkül nem lehet megszervezni, szükség van egy szennyvízszivattyú telepítésére a rendszerben.

Felhasználási feltételek

A használati feltételeket a gyerekeknek meg kell magyarázni.

Vannak szabályok a szennyvíz használatára egy lakóházban, amelyet a csatornarendszer minden felhasználója köteles teljesíteni a bontások és elzáródások elkerülése érdekében.

  1. A WC-ket, mosdókat és mosdókat tisztán kell tartani;
  2. A tulajdonosoknak figyelemmel kell kísérniük saját vízvezetékük megfelelő állapotát, és meg kell előzniük a törések elkerülését;
  3. Gyúlékony folyadékokat és savakat ne öntsön a rendszerbe;
  4. Ne engedje, hogy értelmetlen vízfogyasztás, állandó áramlás vagy szivárgás legyen;
  5. Tilos élelmiszer-hulladékot a lefolyóba dobni;
  6. Tilos a csatornarendszer leengedése előtt a csatorna tisztítását egy lakóépületben;
  7. Az építési hulladék, a homok, a száraz építési keverékek és azok maradékai, rongyai, higiéniai elemei tilosak a WC-papír, az üveg, a fa és a fémek kivételével;
  8. Védje a csöveket és a vízvezeték szerelvényeket mechanikai ütésekből és súlyos terhekből;
  9. A műanyag cső kívülről történő tisztításához használjon puha, nedves ruhát;

Tanács. Semmiképpen ne használjon fém keféket a felület tisztításához.

  1. A műanyag csövek eldugulása során nem használhat acélhuzalt, ezért a takarítást vékony polietiléncsővel vagy kemény gumitömlővel végezzük.

Szennyvíz szükséges a szennyvíz és a folyékony hulladékok ártalmatlanításához, és minden családtagnak, beleértve a gyermekeket is, ismernie kell a használatára vonatkozó szabályokat.

Végezetül

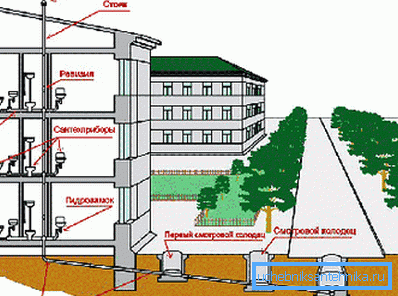

A magasvárosi épületek lefolyásának megszervezése

Ha a csatornacsövek teljes cseréjét tervezi átdolgozni, akkor a jelen cikk videója segít a részletes leírásban a munka minden szakaszában. De ennek a folyamatnak a fő szabálya, hogy mindent jól és hatékonyan tegyen meg, mivel a szennyvízrendszer megfelelő működése kulcsfontosságú a lakóépületek kényelmes életében.

A javítás helyes gyártása mellett a rendszert megfelelően kell használni, kivéve a rendszer lebomlását és blokkolását.
