Mi a csatorna lejtőjének kell lennie

Lakásépítéskor, saját ház építésénél az új mérnöki rendszereket kicserélik vagy lefektetik, beleértve a szennyvízrendszert is. Egyszerű, első pillantásra a rossz megközelítésű feladat zavarhatja a szennyvízelvezető rendszer működését. Sok javítóműhely és lakástulajdonos nem tudja, hogy a szennyvízcsatorna lejtőinek kell lennie a lakásban és a magánházban, és össze kell gyűjteniük a saját intuíciójuk alapján. Ebben a cikkben megismerjük a csőcső hajlásszögét a SNIP szerint.

Kerülje el a hibákat

Nagyon fontos, hogy megállapítsuk a szennyvízcsövek helyes lejtését, hogy a lefolyók és a gravitációs hulladékok eljussanak az elhelyezésük helyére. A rendszerbe való belépés szintjének elégtelen növekedése a kimenethez képest a cső szilárd és nehéz alkatrészeinek késleltetéséhez vezethet.

A falakon lévő zsírlerakódások hozzájárulnak az eltömődéshez. Ha a csövek erőteljesen megdöntöttek, a folyékony frakció túl gyorsan hagyja el, így nehéz részecskék maradnak a csövek alján. A fokozatos felhalmozódás következtében elzáródás következik be. Ezenkívül a folyadék gyors áramlása túlnyomást hoz létre, ami léghullám megjelenésével jár, és kellemetlen szagot ad. A csatornahálózat szakaszainak javasoljuk, hogy egyszerűek legyenek, ez azért fontos, mert ahol sarkok találhatók, gyakoriak a torlódások.

A helyiségeken belüli és kívüli vízelvezető hálózatok paraméterei és követelményei eltérnek egymástól. Ezekre a vonatkozó jogszabályok - az építési szabályozások irányadók.

A szög kiszámításának egyszerű módja

E cikk következő alfejezetében megadják a szigorú számításokhoz szükséges összes képletet és értéket. Szükséges lesz azokban az esetekben, amikor ipari létesítmény építését tervezik, vagy olyan esetben, amikor az érintett szolgálatok az üzembe helyezést követően elvégzik az ellenőrzést. Otthon, elég ahhoz, hogy emlékezzen néhány egyszerű szabályra. 110 mm-es átmérőjű csatorna esetében a lejtésnek 2 cm-nek kell lennie méterenként, és az 50 mm-es csőnek 3 cm-ről 1 m-re kell lennie. Mit jelentenek ezek a számok? Ez azt jelenti, hogy ha vonalat rajzol a cső középső tengelye mentén, és mérni a távolságot a felszíntől, akkor először 2 vagy 3 cm-rel nagyobb lesz, mint a végén.

Az árnyalatok figyelembevétele érdekében számos megoldás létezik:

• Az 1 m hosszúságú egyenes vonalat a falra vagy egy másik függőleges felületre húzzuk egy épület szintjén, a szegmens egyik széle felől 2 vagy 3 cm-re helyezkednek el, ez a pont a vonal másik végéhez kapcsolódik. Új vonal, és megfelel a kívánt lejtésnek. Egy szint hozzá van kötve, és egy jelzést a buborék helyétől eltérő helyre teszünk. A megjelölt címkén a kívánt szög megadása lehetséges.

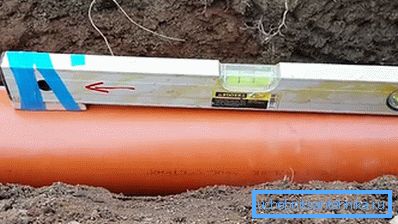

• Másképp teheted. Ehhez egy méteres szintre van szüksége. Vegyünk egy kis darab fedelét, és rögzítjük az alulról a szerszám végére szalaggal vagy szalaggal. Ezt úgy kell megtenni, hogy a sáv 2 vagy 3 cm vastag legyen, mindez attól függ, hogy a cső le van-e helyezve. A következő szint a csőre kerül. A bélés nélküli résznek a cső oldalán kell lennie, amely magasabb a síkban. Most a cső emelkedik, amíg a buborék pontosan megáll a közepén.
• Ha a csőszakasz hossza lehetővé teszi, használhatja a vízmérő vízszintjét. Két lombikot általában egy léptékkel jelöltek. Kezdetben a csövet úgy állítjuk be, hogy a címkén lévő értékek azonosak legyenek, amikor a szint lelassul, a cső egyik vége felemelkedik úgy, hogy a víz 2 vagy 3 cm-t megy, és ha a szint 50 cm, akkor a rúd vastagsága felére csökken.
• Lézerszint jelenlétében kivetíthet egy sort, és elvetheti azt a kívánt értékre. Összpontosítva a szükséges előítéletet nyújtja.

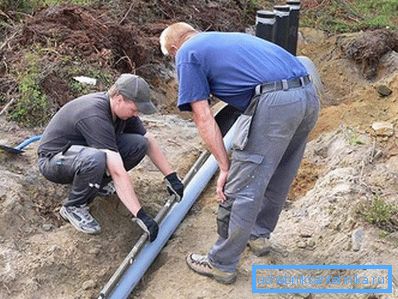

• Abban az esetben, ha a csövet beágyazják az ereszcsatornába, vonal húzódik meg, mint a szintjelzés esetén. Meghúzódik a kívánt hosszúságra és egy mélyedést készít.

Általában elegendő az első szegmenst egy méter hosszúságúra állítani, a többi pedig az elsővel együtt. Ha 2 m-es cső szöget választ, akkor a lejtés értékének meg kell duplázódnia.

Háztartási szennyvízelvezetés szabályai

A házban lévő szennyvízelvezető rendszer kialakításakor meg kell felelni az SP 30.13330.2012 Szabályzat 8.3.2. Szakaszában meghatározott követelményeknek "Épületek belső vízellátása és csatornázása. Az SNiP 2.04.01-85 * frissített verziója ".

A nem nyomott csatornahálózat kiszámítását a 0,7 m / s minimális áramlási sebesség és a csővezeték 0,3 ° C-os töltésével végezzük. A számításnak meg kell felelnie a feltételnek:

ahol:

• K = 0,5 - a polimer anyagokból készült csöveket használó csővezetékeknél;
• K = 0,6 - egyéb anyagok csővezetékeire;
• V folyadék sebesség m / s;
• d a csővezeték mm átmérője;
• h- csővezeték feltöltése (a folyadék szintje a csőben), mm;

Meg kell jegyezni, hogy 2013 óta ez a rendelet megváltoztatta a csővezeték meredekségének elfogadásának feltételeit, amelyeket a SNiP 2.04.01.85 * -ben hoztak létre. Annak érdekében, hogy megtudja, mi legyen a lakásban a szennyvízcsatorna lejtése, hiszen a nem megfelelő szennyvízáramlás miatt nem lehet gyorsulást végezni, számítsa ki a csővezeték minimális lejtését az 1 / D aránytól való átmérő függvényében.

ahol: D a csővezeték külső átmérője mm-ben.

Számítási szabályok

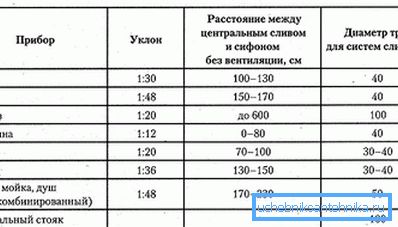

Azokra a területekre vonatkozóan, amelyeknél nem lehet meghatározni a lefolyó mozgásának sebességét, meg kell felelni a folyékony szennyvíz csővezetékeken keresztüli szabad áramlásának. A belső szennyvíz rendszer lejtése az 1 / D csővezeték átmérőjétől függ.

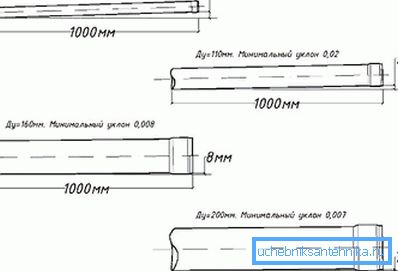

A 40-50 mm átmérőjű csöveket 0,02-es minimális lejtéssel és 85 és 110 mm átmérővel kell lefektetni - 0,01-es lejtéssel.

A korábban érvényes SNiP 2.04.01.85 szerint a lejtési értékeket a 40-50 mm - 0,03 átmérőjű és a 85 és 110 - 0,02 átmérőjű csővezetékekre állították be.

A vegyes vállalat szennyvízcsövének minimális lejtése a belső csatornahálózatokra kiszámítva kisebb, mint az SNiP csővezetékének megállapított meredeksége.

Az új közös vállalat szerint nincsenek korlátozások a csővezetékek maximális lejtésére, bár ez a követelmény az SNiP-ben került kifejtésre. A lejtés nem haladhatja meg a 0,15 értéket (kivéve a legfeljebb 1,5 m hosszúságú eszközöket).

A szennyvízcsatornák dőlési egységeit mm-ben kell megadni. A 0,02-es lejtés azt jelenti, hogy a csővezetéket 20 mm-rel kell leengedni 1000 mm-es szakaszon keresztül. Ennek az aránynak a tudatában kiszámíthatjuk a minimális függőleges elmozdulást bármely hosszúságú csővezeték számára.

A szakértők nem mérik a csatorna hajlásszögét fokban, bár ez a mérés több ismerős és érthető. A cső elmozdulásának mérése a függőleges síkban pontosabb eredményt ad, mint a szög mértékének meghatározása. A minimális hiba a teljes csatornarendszer kiegyensúlyozatlanságához vezet, lesz torlódás, forgalmi dugók és folyamatos csővezeték-tisztításra lesz szükség.

A külső szennyvíz elvárásai

A külső csatorna vezetékének lejtése eltér a belső vízelvezető rendszer minimális lejtőjétől. A külső szennyvízre vonatkozó előírások a Szabályzat szabályai szerint SP 32.13330.2012 "Csatornázás. Külső hálózatok és létesítmények. Az SNiP 2.04.03-85 frissített kiadása "

A szennyvízrendszer hatékony működéséhez a szennyvíz mozgásának sebességét a csövek feltöltésének mértékétől is meg kell határozni. A csatornahálózat minimális lejtését a szennyvíz minimális térfogatáramának körülményei határozzák meg. A lejtési sebesség függ a csőátmérőtől. A csővezetékek minimális csővezetékeit minden csatornahálózatra vonatkozóan meg kell tenni a csövekhez:

• átmérője 150 mm - 0,8 cm méterenként;
• átmérője 200 mm - 0,7 cm / méter.

A szárazföldi szennyvíz helyzete változó lehet, így a hálózat egyes szakaszaira megengedett az átmérőjű csövek lejtéseinek elfogadása: 200 mm - 0,5 cm méterenként; 150 mm - 0,7 cm méterenként.

Minden információval kiváló minőségű telepítést készíthet. A jövőben ez nagyban megkönnyíti a teljes rendszer karbantartását.

videó

Ez a videó tájékoztatást nyújt arról, hogyan állíthatja be a csatornarendszer lejtését az alagútba történő beépítéskor:

Ez a videó arról szól, hogy a csatornahálózat meredeksége magántulajdonban legyen, és hogyan lehet beállítani okostelefonon keresztül:
