Szennyvíz-tervezés - az ilyen jellegű munkák főbb jellemzői

Nem lehet elképzelni a modern, szennyvízcsatorna nélküli házat, ugyanakkor nagyon fontos, hogy az építési szabályokkal összhangban mindent megtegyenek, így a művelet során a lehető legkevesebb problémát okozhat. A szennyvíz tervezése egy magánházban számos olyan tulajdonsággal rendelkezik, amelyeket ebben a cikkben tárgyaltunk.

Az egyszerű iránymutatások segítségével önálló hulladékkezelő rendszert hozhat létre.

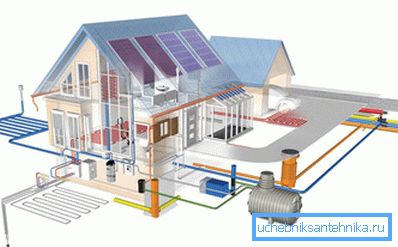

A modern projektek számos kommunikációt biztosítanak, és a csatornarendszer nagyon fontos.

A projekt fő követelményei

A vízellátó és szennyvízelvezetési rendszereknek különböző normáknak és követelményeknek kell megfelelniük, emellett a tervezés számos fontos szempont figyelembevételével történik:

Szabályozási dokumentumok betartása Minden kommunikációt az SNiP normái szerint kell rendezni, és számos szabályzat van, amelyek mindegyike szabályozza a rendszer egy bizonyos részét. A legegyszerűbb módja a projektnek a szakemberekkel való összehangolása a hibák és a hibás számlák lehetőségeinek minimalizálása érdekében, mivel sokkal nehezebb lesz a jövőben megszüntetni őket.
Minőségi alkatrészek és szerelvények kiválasztása Nagyon fontos, hogy csak azokat az anyagokat és elemeket használjuk, amelyek garantáltan sok éven át szolgálnak. Még a legmegfelelőbb telepítés sem garantálja a rendszer tartósságát, ha alacsony minőségű termékeket használnak, így az alacsony ár semmilyen esetben sem lehet meghatározó tényező a
A csatornarendszerek megfelelő kialakítása Ha minden szükséges tevékenységet elvégez a dokumentumok fejlesztéséhez a saját kezével, fontos, hogy kiszámolja az egyes csővezetékek optimális átmérőjét, válassza ki a rendszerkonfigurációt, és kövesse az összes olyan ajánlást, amelyet a következő fejezetben ismertetünk
Helyes összeszerelés és rendszerellenőrzés A termékeknek az ütésálló műanyagból történő széles körű elosztása miatt a csatornahálózat összeszerelésére vonatkozó utasítás a lehető legegyszerűbb, de nagyon fontos, hogy a munkát nagyon óvatosan végezzük el, elkerülve az elemek deformációját és a tömítőgumi károsodását. A szerelés után a rendszert kötelezően ellenőrizni kell.

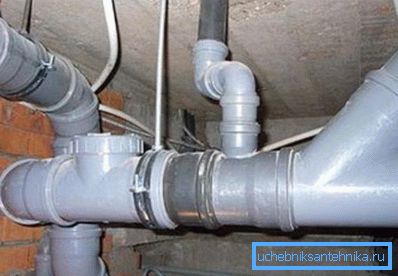

A háztartási vízellátó és csatornázó rendszerek tervezése sokkal bonyolultabb, mint első pillantásra.

Mit kell tudni projekt létrehozásakor?

Fontos megérteni, hogy minden kommunikáció belsõ és külsõ. Az egyes részeket részletesebben megvizsgáljuk annak érdekében, hogy a téma részletesebb legyen.

Belföldi szennyvíz

A szennyvízrendszerek tervezését az

Ez a rész magában foglalja a rendszer összes olyan részét, amely a helyiségekben található.

A vízellátás és a szennyvíz kialakítása ebben a szakaszban a következő ajánlásoknak megfelelően történik:

  • Nagyon fontos tényező a csővezetékek optimális lejtése, mivel a rendszerek önáramlóak. Túl kicsi szög következtében a szennyvíz stagnálásához vezet, és túl nagy ahhoz vezet, hogy a szilárd részecskék felgyorsulnak a csőfalra, ami elzáródásokhoz vezethet, amelyek elleni küzdelem a működés során nagyon nagy probléma lehet.

Figyelj! 5 cm-es csőátmérővel a lejtésnek 5 cm-nek kell lennie 1 méterre, ha az átmérő 100-110 mm, akkor 2 cm-re van szükség méterenként. A mutatóknak nem szabad változniuk, ráadásul a gradiens bármely gradiensje nagyon nemkívánatos, mivel ezek a területek potenciálisan veszélyesek lehetnek az elzáródásokra. De a csatorna rövid szakaszain a lejtés lehet több.

  • A WC-t külön kell csatlakoztatni a felemelőhöz. Ez először csökkenti a blokkolások valószínűségét, amennyire csak lehetséges, és másodsorban, ha a WC-csésze csatlakozásához még több elem van csatlakoztatva, az ivóvíz alatt az összes szifonból kiszűri a vizet, és a kellemetlen szag folyamatosan belép a szobába.
  • A szennyvíz szellőztető rendszer telepítése nagyon fontos, mivel hiánya kellemetlen szagokat okozhat a helyiségben és a szifonok ürítését a rendszer túlzott vákuumának kialakulása miatt..  Ezt a rendszert nem szabad az általános szellőztetéshez csatlakoztatni, külön kell a tetőre rakni, a levegőztetőt telepíteni, hogy megakadályozza a csapadék belépését a rendszerbe.

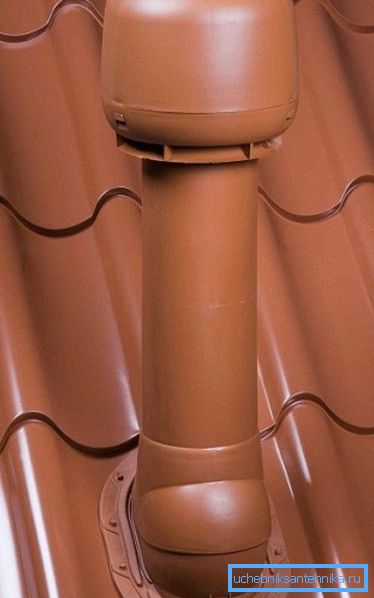

A lélegeztetőgép a tető színében is választható, ami jelentősen növeli a szerkezet esztétikai vonzerejét.

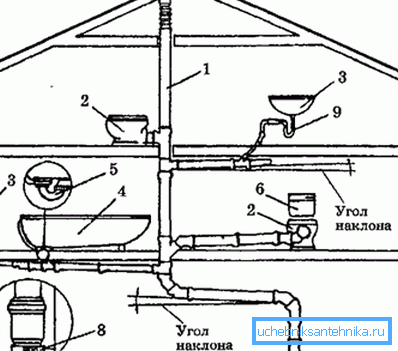

  • Csatornahálózatok tervezésekor fontos megjegyezni, hogy az összekötő elemek helyes sorrendben vannak-e a felemelőhöz. A problémák elkerülése érdekében a WC-t az összes elem alatt kell elhelyezni. Ez egy nagyon fontos pont, amelyet különös figyelemben kell részesíteni, különben a működés során sok problémával kell szembenéznie.

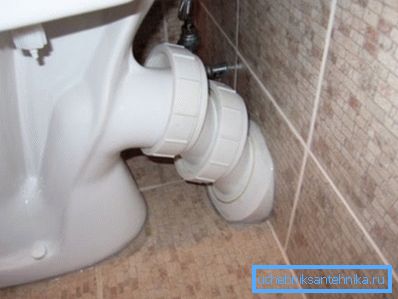

A képen: az optimális megoldás - a WC helyzete közvetlenül a felszálló közelében

Ne feledd! Ha a WC-ben van a WC, akkor az emelõ minimális csõátmérõje nem lehet 100 mm-nél kisebb. Ha nincs WC, akkor egy 50 mm átmérőjű cső lesz.

  • Nagyon fontos, hogy a hangszórók hangszigetelését biztosítsák, a legegyszerűbb megoldás a gipszkartonból készült csatorna telepítése, míg a belső üregeket ásványgyapot szigeteléssel lehet lezárni. Ne felejtsük el, hogy az emelkedés alján egy revíziós nyílásnak kell lennie, amely problémákat okozhat.

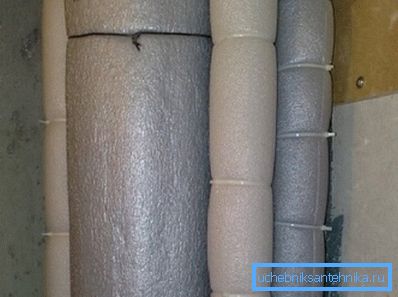

Ha nincs lehetőség doboz készítésére, akkor használhat speciális fűtőtestet, és a hangot is kialszik.
  • A vízvezeték- és szennyvízrendszerek tervezését a szakértőkkel folytatott konzultáció teszi lehetővé, így teljes mértékben biztosíthatja a munka helyességét.

Külső kommunikáció

A vízellátás és a szennyvíz külső hálózatainak kialakítása számos sajátossággal rendelkezik:

  • A cső eltávolítása a házból nagyon fontos, a földi fagypont alatt kell elhelyezni. A fagyás mélysége a területtől függően eltérő, ezt részletesebben egy külön cikk írja le erről az erőforrásról, ha nem lehetséges elmélyíteni a kommunikációt ilyen módon, akkor külön csőszigetelőket kell használni, amelyeket bármely vízvezeték-áruházban megvásárolhat.

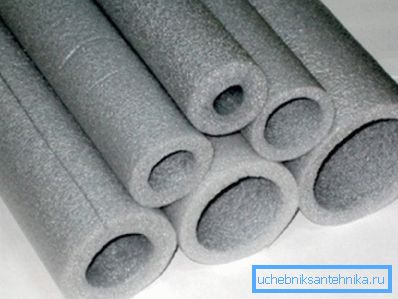

Fontos kiválasztani a szigetelés optimális átmérőjét
  • A szennyvíz külső mérnöki hálózatainak kialakítása attól függ, hogy milyen kommunikációra lesz szükség. A legegyszerűbb és leghatékonyabb megoldás egy központosított rendszer, ha nincs ott, akkor szükség van a leeresztő kutak létesítésére vagy egy szeptikus tartály telepítésére.
  • A kezelendő létesítményeket legalább 30 méterre kell elhelyezni a vízforrástól és legalább 5 méterre a háztól, jobb, ha ez a mutató 10 méter.
  • A külső szennyvízhálózatok kialakítása magában foglalja a rendszer közelítő terhelésének kiszámítását, ha az áthalad az áthaladás alatt, fontos, hogy minden elem ellenálljon a terhelésnek, egyes esetekben a legjobb megoldás az öntöttvas vagy azbesztcement cementcsövek.
  • Ha viharcsatorna-projektet fejlesztesz, akkor érdemes megemlíteni, hogy nem lehet elmélyülni a fagyáspont alatt, a legfontosabb az, hogy gondoskodjunk a víz megfelelő kiürítéséről, hogy a fagy alatt a rendszer teljesen üres legyen, ez megóvja a sérüléstől.

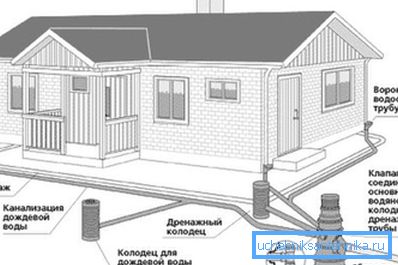

Az SNiP szerint a viharos szennyvízelvezető rendszer lehetővé teszi annak minimális mélységben való elhelyezkedését, ez a fő különbség

következtetés

Tény, hogy alaposan meg kell értened ezt a problémát, a videó ebben a cikkben segít megérteni néhány funkciót. Megvizsgálása után még jobban orientálódni fog a vizsgált témához, és képes lesz magának a szennyvíz-tervezést elvégezni (lásd még a WC-csésze csatlakoztatását a szennyvízcsatornához - fontold meg a legfontosabb technikákat).
