Toalett szelep: melyik verzió a legmegbízhatóbb?

Minden víztartálynak olyan összetett eleme van, mint a WC-öblítőszelep. Jelenleg több változata van ennek a webhelynek. Tudnia kell mindent róluk, mielőtt megvásárolná az eszközt vagy javítaná.

Csomópont-hozzárendelés

A készülék célja a következő.

1. Víz kinyílik és felengedi, amikor a tartály üres..
2. Megakadályozza a víz áramlását a tartály feltöltése után a kívánt mértékig..
3. A reteszelőelem állandó tartályt biztosít a tartályban., ha a vízellátásban nyomáscsökkenés van. Ha a rendszerben a nyomás 0,1 MPa-val csökken vagy növekszik, akkor a vízszintnek nem szabad 0,4 cm-nél többnek lennie.

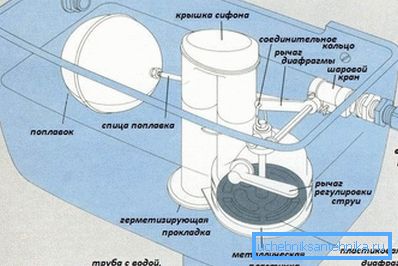

A WC-tartály általános működési elve.

1. Mivel a tartályban levő folyadék szintje a megengedett érték alatt csökken, az úszó leereszkedik az alsó és az alsó részhez, és ezáltal aktiválja a kart.
2. A nyomó rúdra gyakorolt ​​nyomás csökken. Ennek eredményeképpen a víz beindul a tartályba.
3. Ezzel párhuzamosan az úszó felfelé úszik.
4. Amikor elér egy bizonyos szintet, a szelepet kar segítségével zárják, a víz megáll.

Az úsztatott elemek különféle típusai számos típusú vízelvezető rendszer és tartály típusától függenek. Például van egy visszacsapó szelep a WC-n és egy közvetlen ellenpárján. Működésük elve nagyon eltérő.

A tartályok típusai a tartályhoz

A WC-tálak zárása fém vagy műanyag lehet.

Gyártási anyag

A drágulási mechanizmusok drága modellek bronzból és sárgarézből készülnek. Ezek a fémötvözetek jó szilárdsággal és merevséggel rendelkeznek, szinte nem érzékenyek a korrózióra, és ellenállnak a vegyi és mechanikai terheléseknek.

Tervezés szerint egyszerű különálló egységek (ömlesztett és leeresztő szelepek), valamint összetett előregyártott egységek.

Figyelj! Az ötvözetből készült karos szelepek csak az "elit" osztályú WC-tálak modelljeihez készültek. Az "üzleti" kategória esetében a fém elzáró és leeresztő elemeket el kell választani a töltőanyagoktól. Ez nagyban leegyszerűsíti a rendszert, sokoldalúságot biztosít a telepítés során, és lehetővé teszi az alkatrészek külön-külön történő javítását.

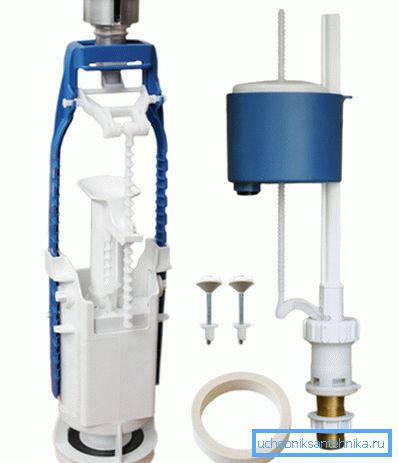

A WC-tartály leggyakrabban műanyagból készült. A nyersanyagok minősége, valamint az elemek gyártásának pontossága a csomópont teljes árától függ. Más szóval itt van közvetlen kapcsolat - annál drágább a tartály zárószelepe, annál tartósabb lesz.

Eszközkonfiguráció

A tartály reteszelő tartozékainak csak két konfigurációja létezik: önálló vagy kombinált rendszert is felszerelhet a saját kezével.

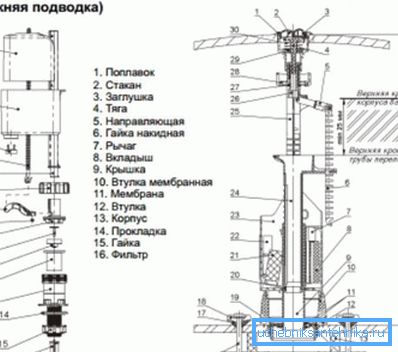

1. A víztartály és a lefolyó analóg külön bevezető szelepét egymás után szerelik fel.
2. Az ilyen elemek összekapcsolását csak vízen végezzük.
3. A kitöltő elem egy egyszerű alakú csomó, úszóval.
4. Ez a vezérlő tolóerő révén a szelepen lévő folyadék szintjének növekedésével jár, és bezárja a vizet.
5. Egy külön WC ciszterna-elvezető szelep lehet nyomógomb, pedál, vontatás stb.
6. Ez az elem térfogatos nyakkal rendelkezik. Ezzel társul levegő vagy mechanikus szelep. A kipufogórendszeren keresztül, vagy közvetlen ütközéssel (emelés, préselés) jön ki.

Figyelj! Az elválasztóegységek fő előnye az egyes elemek cseréje vagy javítása. Ez a körülmény nagyban megkönnyíti és csökkenti a munka költségeit.

1. Kombinált mechanizmusok, amelyekben a töltő- és ürítőelemek ugyanabban a házban helyezkednek el, és egyenes vonalúak, garantálják a tartály működésének maximális biztonságát és megbízhatóságát.
2. Érdemes megjegyezni, hogy ezeket a rendszereket nehezen lehet javítani, ráadásul problémamentes a konfigurálás.
3. Az utasítás azonban megjegyzi, hogy finom beállítással a csomópont hibátlanul működik.

A szelepek típusai a tervezésnél

Összesen három konstruktív típusú szelep van a tartályok számára:

• Croydon szelepek;
• membrán analógok;
• dugattyús készülékek.

Croydon típusú eszközök

Ezek a szelepek technikailag elavultak, csak a múltban használt egészségügyi eszközökön találhatók.

1. Ezek magukban foglalnak egy dugattyút, egy nyereggel, egy kart tengellyel és egy szeleptesttel.
2. A víz betáplálásra kerül és vízszintesen mozog.
3. Mozgatja az úszó karját.

Ez a design gyorsan elhasználódik. Ezért idővel a WC-ben lévő szelep nem zárja le a vizet, áramlik és kifröccsen a WC-tartályból.

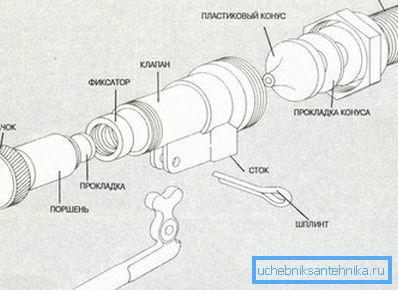

Dugattyú társaik

1. A WC-dugattyú bemeneti szelepének tengelye kar formájában van.
2. Meg van osztva osztott tűvel (villával).
3. Ha a kar vízszintesen mozog, akkor a dugattyú mozogni kezd.
4. Ez időszakosan megérinti a nyerget. Ez szabályozza a víz áramlását a tartályba.
5. A dugattyúnak tömve van a végén.
6. Amikor a nyereghez csatlakozik, a pecsét leállítja a víz áramlását.

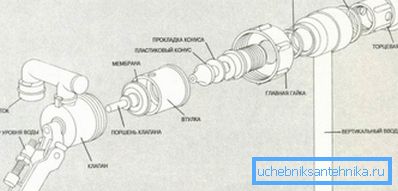

Modern csomók membránnal

1. Az ilyen szelep a WC-tálban a tömítés helyett membránnal van felszerelve.
2. Gumiból vagy szilikonból készítsd őket.
3. A dugattyú mozgása közben a membrán mozog.
4. Ezért a kívánt pillanatban megakadályozza a víz áramlását a tartályba.

Hasonló szelepek a legmodernebbek. Minden új, szaniter berendezéssel felszerelt. Ennek alapján érdemes részletesebben megmaradni a membránkészülékeken.

Ezek biztosítják a tartály leggyorsabb feltöltését vízzel és átfedéssel. A helyszín minősége és a kiigazítás pontossága alapján a folyadék felvételének folyamata csendes vagy nagyon hangos.

Figyelj! A szelepek membrán típusának fő hátránya, hogy a vízvezeték-rendszerben való hatékony működésüknek nem szabad jelentős nyomásesést okozniuk. Az értékük nem haladhatja meg a 0,1 MPa értéket.

Ezenkívül, ahhoz, hogy a mechanizmus normálisan és a lehető legtovább működjön, fontos, hogy a hálózat vízzel tiszta legyen.

Hogyan működik a membránszelep

Az eszköz működésének főbb fázisai az alábbiak.

Első szakasz

1. Az első fázisban a szelep nyitva van. Ez alatt a víz belép a tartályba. A membrán a folyadék áramlási irányát betartva elmozdul. Ezért az elzáródás nélküli víz megtöltheti a tartályt.
2. Először a folyadék csak az előzetes szakaszba áramlik.
3. Ahhoz, hogy közvetlenül a tartályba kerüljön, ebben a rekeszben van egy különleges lyuk. A folyamat hasonló ahhoz, ami a rúdszelepekkel felszerelt tartályokban történik, azonban a dugattyún feszített membrán van.
4. Van egy lumen benne, egy műanyag rúd keresztülhalad rajta. Ezenkívül 1 mm-es lumen-szakasz is van. Köszönöm neki, hogy a víz részben a töltő szakaszba áramlik.
5. Amikor az úszó leeresztett állapotban van, a dugattyúban egy kis lyuk van kialakítva, amelynek átmérője mindössze 0,5 milliméter. Ezzel kis mennyiségű folyadék áramlik a tartályba.
6. A membrános szelep hasonló működési elvének köszönhetően ugyanolyan nyomás keletkezik az előkészítő és töltő szakaszokban, valamint a tartály mögött található részében. Ez az alapvető különbség az ilyen mechanizmus és a rúdszeleppel rendelkező ellenpár között.

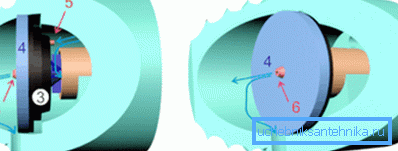

Második szakasz

1. Ebben a szakaszban a víz belép a tárolótartályba, ezzel párhuzamosan lefedi a golyó úszóját.
2. Az eljárás emeli a gumi tömítésének szintjét gumi tömítéssel is.
3. A tömítés eltömíti a lyukat.
4. A rúd későbbi elmozdulása után a membránnal ellátott dugattyút a nyereghez nyomják. Ezáltal a töltőszakasz lezárva van.

Az a tény, hogy a tartály töltő részében lévő víznyomás összefügg az előbukkanó úszó nyomásával, a membránt nagyon szorosan nyomják a nyereghez. Ez megakadályozza a víz áramlását a tartályba.

Harmadik szakasz

1. A harmadik lépés a WC-csésze használata után a víz leengedése.
2. Abban a pillanatban, amikor a folyadék leereszkedik a tartályból és beáramlik a WC-tálba, az úszó hatása a rúdra eltűnik.
3. A dugattyú ebben a pillanatban a nyíláson nem átfedi a rudat. Ezen az alapon, és a töltési szakaszban a nyomás erőteljesen csökken.
4. A nyomás csak a vízellátó rendszerből marad, és a dugattyúval a membránon mozog, oldalra mozgatva.
5. Ennek következtében a leeresztő mechanizmus ismét az első szakaszba kerül.

következtetés

A lefolyórendszer kialakítása, beleértve a szelepet is, nagy jelentőséggel bír a WC-csésze hatékonyságának és megbízhatóságának szempontjából. Egészségügyi eszköz kiválasztásánál ne felejtsd el meggyőződni arról, hogy modern modelljével van felszerelve.

A cikk ebben a cikkben számos további információt tartalmaz.
