Viharos szennyvízrendszer

A csapadékvíz elvezető rendszert a kedvező életkörülmények és a háztartások működése figyelembevételével alakították ki. A terület műszaki védelmét biztosítja az elárasztásnak a felszíni víztömegek által, valamint elővigyázatossági intézkedés a felszín alatti vizek általi áradások ellen. A viharos csatornahálózat olyan viharos vízbemenetek, tálcák, csövek, lyukak hálózata, ahol az eső és az olvadékvíz összegyűjtése és szállítása. A csapadékvíz telepítése drága. Ez időigényes folyamat, de az összegyűjtött viharos szennyvíz a saját kezével segít a költségek jelentős megtakarításában.

A felszíni vízelvezetés típusai

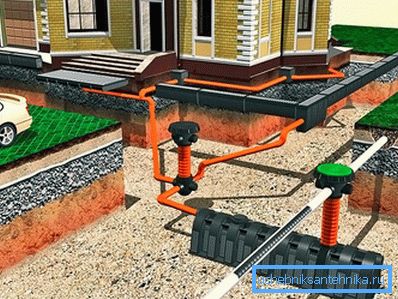

Jelenleg kétfajta viharos szennyvíztisztító rendszert használnak, amelyek kiegészítik egymást:

• Lineáris vízelvezetés - az olvadék és az esővíz összegyűjtése nagy területen.

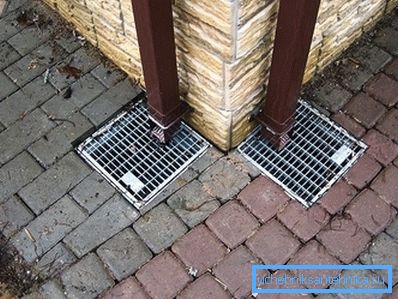

• Pont vízelvezetés - helyi felszíni vízgyűjtéshez.

A lineáris vízelvezető tálcák gyűjtenek és szállítanak vizet a nagy felületekről, pontszerűek - elvégzik a helyi vízgyűjtés funkcióját (abban az esetben, ha az objektum függőleges elrendezése nem teszi lehetővé a vizet a tálcákkal való átirányításhoz) vagy ellenőrző kút. A kavicsos csövekből gyakran koptatott vízelvezetést is használnak.

A viharos szennyvízcsatornák műanyagból, betonból, polimer betonból és szálerősítésű betonból készülnek. A tálca minden típusát egy adott terhelési osztályra tervezték. A magánépítésben három terhelési osztály létezik:

1. A15 gyalogos területek, kerékpárutak, udvarok.
2. B125 garázsok és parkoló az autók számára.
3. S250 járdák, garázsok.

Számítás és tervezés

Mielőtt megkezdi a csapadékvizet, meg kell csinálnia minden hidraulikus számítást, terveket és profilokat. A felszíni vízelvezető rendszer hidraulikus számítása az SNiP követelmények alapján történik, figyelembe véve a vízgyűjtő terület geoklimatikus és geometriai jellemzőit, amelyek eredményei meghatározzák a vízelvezető tálca szükséges keresztmetszetét, a kibocsátási pontok számát és a vízelvezető cső átmérőjét.

A hidraulikus számítások elvégzéséhez a következő kezdeti adatokra van szükségünk:

• a csapadékintenzitás a csapadékvíz-telep helyén;
• a felület típusa (gyep, járda stb.) és területe;
• terep lejtő;
• a ház tetőterét és a gazdasági szerkezeteket.

Ezekkel az adatokkal egyszerűsített képlet segítségével kiszámíthatja a vízmennyiséget, amelyet meg kíván venni:

Q = q₂₀* F * Z, - ahol

• q₂₀ - az SNiP szerint 1 ha, 20 percig tartó eső intenzitást, l / s-t kell venni;
• F az a terület, ahonnan felszíni vizeket gyűjtenek, ha;
• Z a lefedettségi arány átlagértéke.

A magánépítéshez elegendő több Z értékkel működni:

• pázsit, talajtakaró - 0,35;
• kötőanyag nélküli makadám - 0,4;
• beton bevonat - 0,85;
• aszfaltbetonburkolat - 0,95;
• a ház tetője - 1.

A vízmennyiség kiszámításra kerül minden egyes szakaszhoz, melyet egyetlen bemenet szolgáltat, külön-külön. A vízelvezető tálca kapacitása függ a hajlásszögtől, a tálca típusától és méretétől - ezeket az adatokat a gyártó biztosítja.

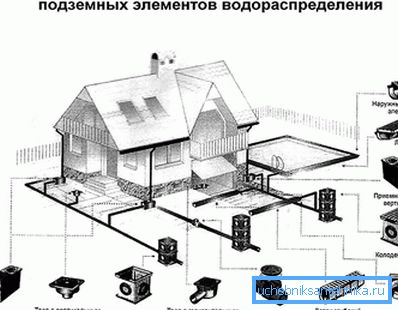

A terven feltüntetik a tálcák, a pontnyílások, a vizsgálati kutak és a kiömlési pontok elhelyezkedését. A terv kötelező eleme, ha a profil nem épül fel, olyan jelek jelenléte, amelyek jelzik a szakaszok lejtését, és ennek megfelelően a víz mozgását. Egy komplex vízelvezető rendszer esetén profilot kell kialakítani, amely jelzi a csúszdák, a kútok és a kisülő csövek alsó határát.

Telepítési jellemzők

A terv szerint az árkokat tálcák és csővezetékek telepítésére tervezték. A viharcsatorna telepítéséhez a következő eszközökre van szükség:

• szinten;
• kalapács csempéhez;
• kábel;
• lapát;
• mérőszalag;
• Bolgár.

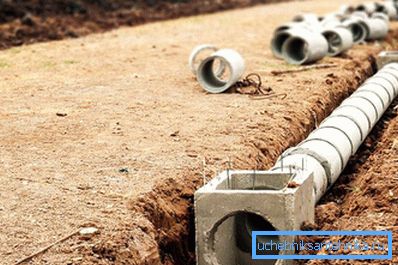

A vezeték a vonalszintet jelöli, amely alatt a tálcák vonala ki lesz téve. Az árok szélessége megegyezik a tálca szélességével és 10 cm toleranciával a tálca mindegyik oldalán, a mélység pedig egyenlő a tálca magasságával és plusz 10 cm-rel. A vízelvezetés elindítása a kibocsátási ponttól. A tálcák egy betonpadon lévő árokba vannak beszerelve a kötelező cementítéssel. Szükség esetén a tálcát egy kalapáccal egyenlítjük ki a csempe számára, és könnyedén megérintjük a széleket a szintszabályozással. A beton ketrec falainak vastagsága attól függ, hogy milyen terhelésosztályt feltételez. A15 és B125 osztályú rakomány esetén a beton alap vastagsága 15 cm, beton vastagsága a falak körül 10 cm, C250 terhelési osztály esetén a betonburkolat falainak vastagsága 15 cm.

A műanyag tálcák behelyezésekor a beton deformálhatja a falakat. Ennek megakadályozása érdekében a tálcákat a grillsütővel együtt szerelik fel. Annak érdekében, hogy a rácsok ne piszkosak legyenek a megoldással, műanyag burkolattal boríthatók.

Annak érdekében, hogy a víz szabadon áramolhasson a rendszerbe, és az autó kerekei ne tönkremehessék a tálca falát, a rácsot 3-5 mm-rel a felszíni szint alatt kell elhelyezni.

A tálcák a "tövis-hornyos" rendszerrel vannak összekötve a csuklóval. A zuhany élettartamának növelése érdekében a tálcák összes ízületét lezárják, és egy dugót helyeznek az utolsó tálcára. A tálcák szögben történő összekapcsolása esetén 45 ° -os szögben kell vágni és összekötni őket, és ugyanezt kell tenni a rácsokkal. Rendszerint a darálót le lehet vágni, de gyémántkereket használnak polimer homok és beton tálcákhoz. A fűrészelés során megpróbálja megragadni a tálca mindkét oldalát.

A tálcák felszerelése során feltétlenül biztosítani kell a rács és a felület mindkét oldalán egy védőcsövet, amely tömítőanyaggal van feltöltve.

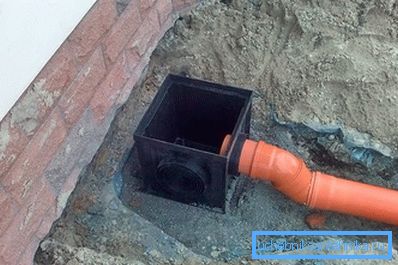

A tálcák egy 110-150 mm átmérőjű PVC nyílások segítségével homokfogó csaptelephez csatlakoznak a viharcsatorna-rendszerhez. Ehhez jobb a kanyarok 45 ° -os szögben történő használata. A szemét nem telepíthető, ha a csapadékvízben nincs szennyeződés. Ebben az esetben a rendszerhez történő csatlakoztatáshoz a csővezeték csatlakoztatására szolgáló lyukkal ellátott függőleges leágazó vagy zárósapkát tartalmazó tálcákat kell használni.

Jobb, ha elmélyítené a tálca vagy a homokfúvó csapadékot a talajfagyasztó jel alatt, akkor a rendszerből származó meleg levegő nem engedi meg a homokcsapdában lévő víz fagyását, ami lehetővé teszi a rendszer megfelelő működését sok éven át.

A csapadékvíz sebességének 0,4-0,6 m / s-nak kell lennie, minimális lejtéssel az alján. Ennek köszönhetően a szennyvízelvezető rendszer nem fog lecsapódni. A felszín természetes lejtésének hiányában olyan vízszintes tálcák vagy tálcák kaszkádját kell használni, amelyek magasságkülönbséget hoznak létre és biztosítják a szükséges átfolyási sebességet.

A csővezetékek minimális átmérője 110 mm, a csővezetékek meredeksége legalább 0,01 vagy 1 cm / m, 150 mm-es cső esetén a legkisebb lejtés 0,008.

A pont-bemenetek vagy homokcsapdák csatlakoztatása a szállító kollektorhoz ferde pólókon vagy ellenőrző kutakon kell elvégezni.

Működés közben a tálcákat időközönként tisztítani kell a törmelék eltávolításával, a rács eltávolításával, valamint a szűrő kitermelésével és tisztításával a homokfogóból és a pontleeresztőből.
