Wc-eszköz: szerkezeti és működési jellemzők

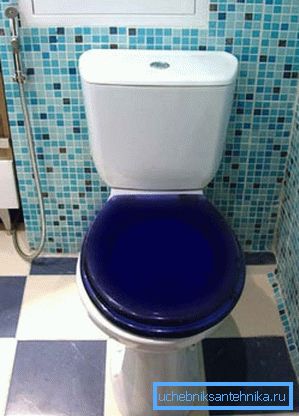

Nehéz elképzelni a modern lakást WC nélkül, mert ez a szanitereszköz kényelmes és nem igényel különleges ellátást. A normál működéshez azonban a tulajdonosnak ismernie kell a WC-tálca eszközt, mivel a WC-tál károsodása és eltávolítása közvetlenül kapcsolódik a szerkezeti tulajdonságokhoz.
Megmondjuk, hogyan rendezett a WC, és néhány tippet is ad arról, hogyan kell beállítani.
tervezés
Eszköz és működési elv

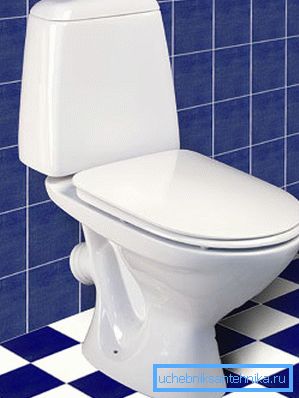

A "WC-compact" leggyakoribb modelljét fogjuk figyelembe venni, mivel mindenki számára ismerős és nagyon intuitív.
A termék három fő részből áll:
- golyózás, amely a hulladéktermékek gyűjtésére szolgáló tartály. A tálnak van egy leeresztő nyílása a csatorna felépítéséhez és vízcsapdal (szifon) van felszerelve;
- Leeresztő tartály, ami szükséges a vízellátáshoz, amelyet a csésze tartalmának elvezetésére használnak a csatornában. A tartály belsejében egy automata WC-öblítő berendezés van felszerelve, amely szabályozza a szelepek és az elzárószelepek működését;
- Ülőtakaró fedéllel. Növeli az eszköz használhatóságát, és lehetővé teszi a tárolóedény használatát a használat után.
A készülék az alábbiak szerint működik: a vízellátó rendszerből származó vizet a tartályba a mosdóelosztó eszközön keresztül táplálják, amely tartalmaz úsztató mechanizmussal ellátott szelepet.
Amint a tartály feltöltődik, az úszó felemelkedik és az adagoló szelep záródik, a víz megáll.
Használat után a fogyasztó megnyomja a mosdótálcát, az öblítőszelepet nyitó kulcsot vagy karot, és a víz a tálba folyik, és tartalmát egy tölcsércsőbe mossa.
A víz mennyiségét a gyártó számítja ki úgy, hogy elegendő legyen az ürülék teljes eltávolítása a tálból.
Ahogy a vízszint csökken, az úszó leesik és a vízellátó szelep újból kinyílik.
A bejövő folyadék lenyomja a leeresztő szelep szalánt, amely lezárja a leeresztő nyílást, és a víz újra felhalmozódik a tartályban.
Ez addig történik, amíg a szintje el nem éri a beállított maximális értéket, ami a tápszelepnek az úszóval való lezárásához vezet, és az eszköz tiszta lesz és újra használható.
Figyelj! Az úszómechanizmus megtörése esetén a tartályban a felesleges víz túlcsordulási rendszere van a csatornahálózatba. Ez megvédi a lakás tulajdonosait az áradástól.

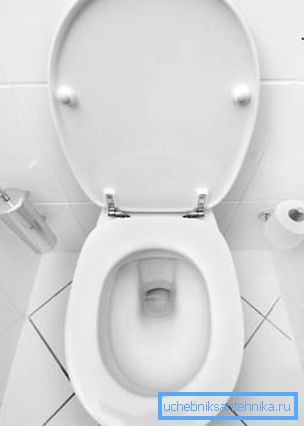

WC-tál

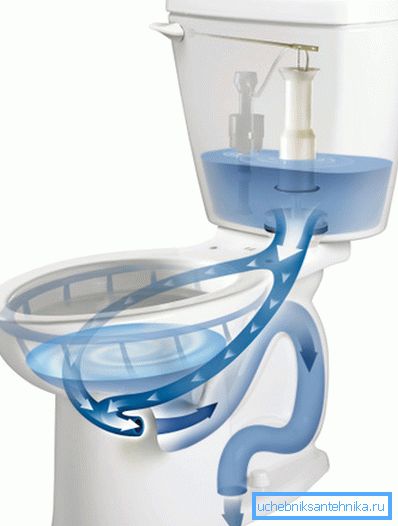

A készülék váza úgy van kialakítva, hogy annak alakja biztosítja a tartály legteljesebb tisztítását minimális vízárammal a tartályból. Ez lehetővé teszi nem csak a folyadék takarítását, hanem a kompaktabb tartályok használatát is.

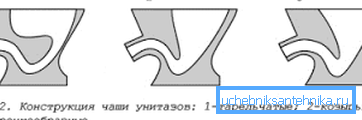

Ma ennek a résznek három fő fajtája van:
- Belleville. Lapos alakú, és a lyuk előrehajolt, ami megvédi minket a reszelős permetektől a kopás alatt;
- Ernyő. Itt a lyuk visszahúzódik, az elülső fal pedig ferde. Ez a váza legkényelmesebb és esztétikus formája;
- Tölcsért. Az elülső és a hátsó falak megközelítőleg azonos dőlésszöggel rendelkeznek. A lyuk szinte a tál közepén helyezkedik el, ami a legkevésbé kényelmes a ricochet spray-k miatt.
A tartályt a csatorna mentén vezetik le, amely különleges formában van: a függőleges kanyar (térd) miatt vízcsapot hoz létre a csatorna.
Miután a folyadék áthalad a csatornán, bizonyos mennyiségű térd marad, és megakadályozza a szennyvíz gázok hozzáférését a helyiségbe.

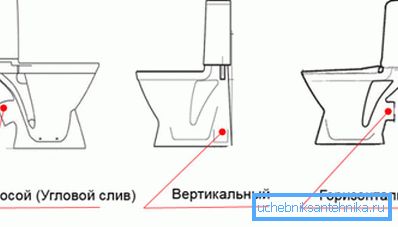

Továbbá, a vázák különböznek a leeresztő cső helyén: lehet vízszintes, függőleges vagy ferde.
Ez nem befolyásolja a készülék működését, de ha a csatlakozóhoz csatlakozik, ez a funkció nagyon fontos.
Figyelj! A WC-tál kiválasztásakor tanulmányozni kell a felszálló és a ventilátor tetejét. Általában vásároljon egy olyan eszközt, amely ugyanolyan típusú volt, mint a régi WC-ben.
Leeresztő tartály

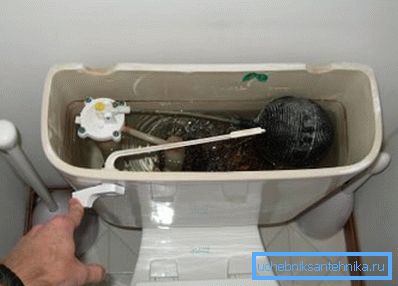

Amint fent említettük, a tartályt úgy terveztük, hogy a csésze tartalmát a csatornába öntse. A modern tartályok mechanikával vannak felszerelve, amely a készülék automatikus működését végzi.

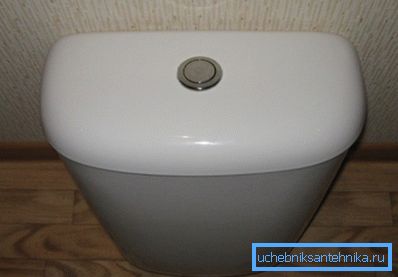

A terméknek van egy fő része és egy eltávolítható fedele, amelyre a legtöbb modellben van egy vízleeresztő gomb.
A tartály általában ugyanabból az anyagból készül, mint az egész készülék: fajansz vagy porcelán. Korábban öntöttvas és acél tartályok készültek, néha műanyag tartályok találhatók.
A porcelán termékek azonban a legmagasabb minőségűek, és ez mind a tartályra, mind a vázaira vonatkozik.
A "kompakt" modellben a tartályt egy tálra szerelik fel, és műanyag vagy fém csavarokkal rögzítik.
A csatlakozás speciális gumitömítéssel van ellátva, ami légmentes. Néha a tartálynak további rögzítése van a falhoz.

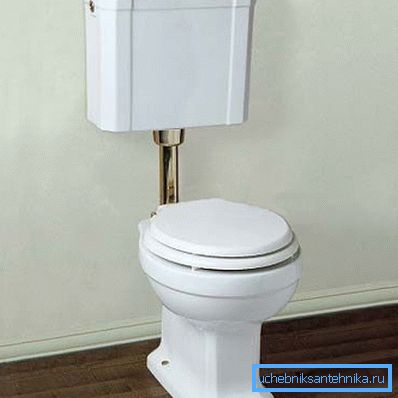

Vannak olyan monolitikus modellek is, amelyekben a tartály elválaszthatatlan a tálatól. A régi és néhány modern kapacitású fajtája a függőleges csővel szemben helyezkedik el, és a vázahoz kapcsolódik.
Végül vannak rejtett tartályok, amelyek rögzítve vannak a szerelőkereten a WC-tál falra szereléséhez.
Leeresztő mechanika

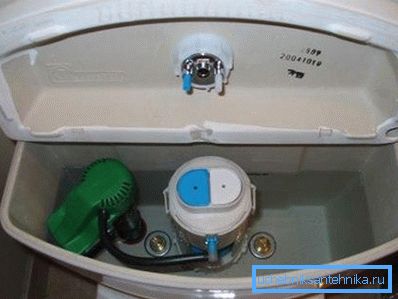

Nézzük részletesebben a tartály kialakítását:
A leeresztő mechanizmus összetétele magában foglalja:
- A vízellátás szelepe az úszókapcsolóval működtetett reteszelő mechanizmussal. Az úszó (vízszint) pozíciójától függően leáll és megnyitja a folyadékáramlás csatornáját;
- Túlfolyócső (szifon), egy öblítőszeleppel és egy körtezel együtt, a leeresztő nyílás lezárásával;
- Tolózár a körte felemeléséhez és a nyílás kinyitásához;
- Olyan úszó, amelyet egy tűvel egy betápláló szelep csatlakoztat. Amikor az úsztató felfelé mozgatja a tűt a membránon nyomja meg, amely lezárja a tartályba bejutó víz csatornáját;
- Vízszint a tartályban.

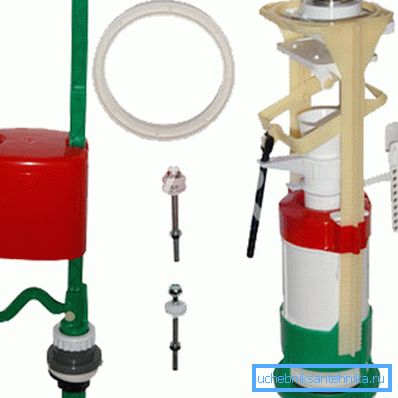

Figyelj! A modern mechanika némileg más, de a cselekvés elve ugyanaz marad. A régi rendszert az egyértelműség érdekében használjuk.

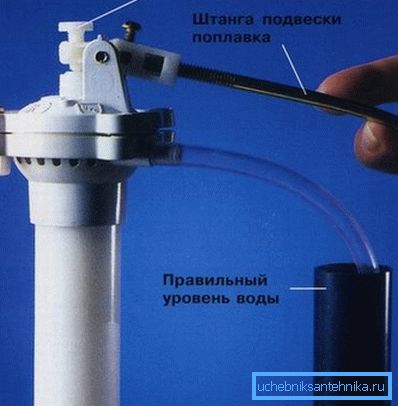

A víztartályban lévő víz elvezetésére szolgáló eszköz lehetővé teszi a tartály által felhalmozódó folyadék mennyiségének beállítását. Ehhez egy csavart kell elhelyezni az adagolószelepben, amelynek forgása megváltoztatja az úszó szórófejek helyzetét, amelynél a csatorna zárva van.
A szintet a tű alakjának megváltoztatásával is módosíthatja: ehhez hajlítsa meg, vagy használja a térdcsuklót, ha azt a design biztosítja.
Figyelj! A mechanika lebomlásakor vagy az elégtelen öblítéskor ne rohanjon ki a rendszer leirását. Mielőtt megváltoztatná a lefolyót a WC-ben, ellenőrizze annak beállítását, valamint a gumibetétek és a szeleptányér állapotát.
A mechanika felállítására vonatkozó utasítások a konfigurációtól függően nagymértékben változhatnak, mivel a modern eszközöket jobb vezérlőrendszerek különböztetik meg.
Azonban érdemes megjegyezni, hogy minél újabb a készülék, annál könnyebb konfigurálni, ezért nem kell aggódnia.

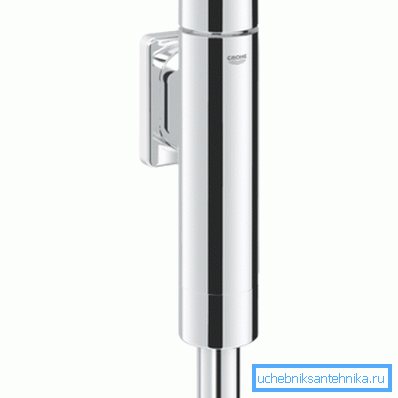

A WC-hez nyomás alatt álló öblítőszer is van, ami kiküszöböli a tárolótartályt.
Azonban a magánlakások esetében ez a megoldás rossz, mert ehhez egy hüvelyk vagy egy közvetlen kapcsolat szükséges? autópályát a WC-hez, ami nem felel meg a hidegvízvezetékek belső vezetékeinek jellemzőinek.
Ezenkívül ez a kialakítás nagyon zajos, és vizes kalapácsot hoz létre a hálózatban.
következtetés
A jó vízvezeték ára meglehetősen magas, és kiválasztásakor tanácsos megérteni a WC-tálat. Továbbá, ez a tudás segít az eszköz megfelelő konfigurálásában és működtetésében, és ebben a cikkben a videó segít Önnek ebben.
