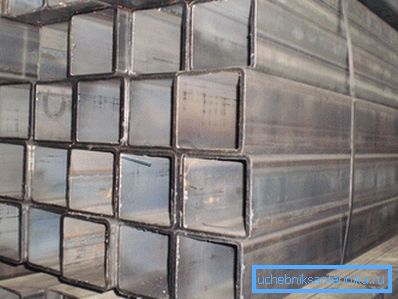

160-160. cső: részletes áttekintés és hatókör

A profilcsövek nagyon különböznek a "kerek társaiktól". A téglalap alakú, négyzet vagy ovális alak lehetetlenné teszi őket például pl. Vízvezeték- vagy csatornahálózathoz, de számos egyéb lehetőséget nyit meg. Különösen a lapos élek lehetővé teszik számukra, hogy különböző szerkezetekhez használják a kereteket.

A profilcső szabályozási követelményei

Még akkor is, ha a csővezetéket üzleti célokra használják fel, és minden munkát kézzel fognak végezni, nem lesz helyénvaló megismerni a szabványokat.

Egyszerre több ilyen dokumentumot is kiválaszthat a tulajdonságokról, a címkézési szabályokról, a négyzetgyártó gyártási folyamatáról és tárolásáról:

• GOST 8639-68 - a dokumentum a négyzet alakú csővezeték tartományát mutatja, meghatározza a címkézési szabályokat és a geometriai dimenziók alapvető követelményeit;
• GOST 8639-82 - ugyanazokat az adatokat tartalmazza kisebb módosításokkal;

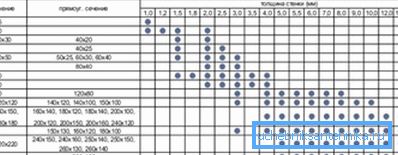

• GOST 30245-2003 - az utolsó szabályozási dokumentum, amely az adatokat nem négyszögletes, hanem téglalap alakú csővezetéken keresztül is kombinálta. Emellett néhány új méret jelent meg a termékcsaládban, amelyek nem voltak a korábbi évek dokumentumaiban. A geometriai jellemzők mellett a csővezeték súlyát a termékkeverékben is jelezzük, például a 160x160x6 alakú cső súlya 28,29 kg / méter. m.

A geometriai jellemzőkre vonatkozó követelmények

A profilvezetékeket gyakran használják teherhordó szerkezetekként, ezért különösen fontos szerepet játszik a szakasz geometriájának betartása a teljes hossz mentén.

Ennek megfelelően a követelmények meglehetősen kemények:

• a csővezeték falainak szöge 90 ° legyen. A maximális hiba 1,5;

Figyelj! Ha a csővezeték keresztmetszete nagyon eltér a négyzet alakjától, rosszabb lesz ellenállni a csavarási deformációnak. Ez befolyásolhatja a szerkezet egészének erejét.

• a csővezeték felületének megengedett görbülete 1 mm / 1 m hosszú, e korlátozás alapján kiszámítják a teljes hosszirányú görbületet;
• a megengedett torzítást a 2 mm + 0,5 mm • L képlet alapján kell kiszámítani, ahol L a teljes cső hossza;
• továbbá a vágás merőlegességét szabályozzák. Ez azt jelenti, hogy a hosszúságnak minden oldalon azonosnak kell lennie (a hosszúság eltérése legfeljebb +60 mm lehet több és több hosszúságú csővezetékek esetén);
• a falvastagságnak meg kell egyeznie azon a lapon, amelyen a csövet létrehozták. Ez a paraméter nagymértékben befolyásolja a súlyt, így a 160x160x6 cső súlya 28,29 kg / bar. m, de a vastagsága csak 1 mm, ez a szám már 32,31 kg / bar értékre emelkedik. m.

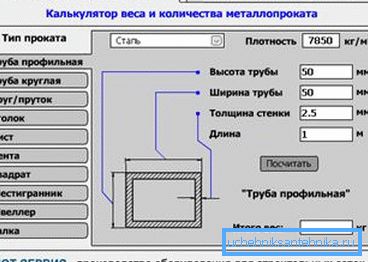

Figyelj! Pontosabban, a csővezeték súlyát speciális online számológépek segítségével határozhatjuk meg. Tehát nemcsak a szelvény geometriáját, hanem az anyagot is, amelyből a csövet készítik.

Különös figyelmet fordítanak a kerekítés sugarára. A szabvány szerint a görbületi sugár nem haladhatja meg a fém vastagságának kétszeresét.

Természetesen van egy bizonyos tűrés ebben a kérdésben, a görbületi sugár megengedett értékeinek tartománya függ a falvastagságtól:

• 6,0 mm-nél kisebb vastagságnál a görbületi sugárnak a fémvastagság 1,6 és 2,4 közötti tartományában kell lennie;
• vastagsága 6,0 - 10,0 mm, a sugár nem haladhatja meg a 2,0-3,0 falvastagságot;
• ha a vastagság meghaladja a 10 mm-t, akkor a sugár értéke a 2.4 - 3.6 fémvastagság tartományban lehet.

Ami a szelvény magasságát illeti, ha nem haladja meg a 100 mm-t, a tűrés ± 0,8%. Ha a profil mérete 100 mm-nél nagyobb, a hiba nem haladhatja meg a ± 1% -ot (minimális érték ± 0.5 mm).

Technológiai követelmények

A geometriai méretek pontos betartása mellett a profilcsőnek számos egyéb kritériumnak is meg kell felelnie. Az ilyen mutatókat, mint a vágás minősége, a hegesztési hely és szilárdsága, feltétlenül ellenőrizni kell.

Figyelj! Ami a vágás minőségét illeti, akkor a szemcsék jelenlétére van tekintettel. Annak érdekében, hogy az ügyfélnek saját kezeivel ne kelljen tisztítania, a gyárban is eltávolítják őket.

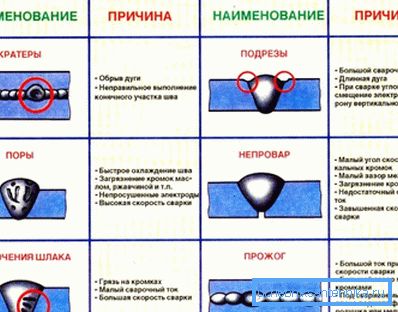

Különösen gondosan ellenőrzött hegesztés, mert elméletben ez a legveszélyesebb hely a csővezetéken. Nem teljes hegesztés esetén, a hegesztési technológia be nem tartása esetén a cső egyszerűen felrobbanhat a terhelés alatt.

Ennek elkerülése érdekében követnie kell ezeket a szabályokat:

• A hegesztést a csővezeték peremétől távol kell elhelyezni. A minimális távolság a fém vastagságának négyszerese;
• a behatolás hiánya megengedett (azaz olyan helyek, ahol a varrat pereme nem felel meg). Legfeljebb 50 mm nem teljes behatolás megengedett 1 m hosszúságonként, de az ilyen szakasz maximális hossza legfeljebb 20 mm;

• a varrás szakítószilárdságának 95% -nak kell lennie azon fém erősségének, amelyből a csövet készítik. A hiba költsége túl magas lehet;
• úgyhogy a hegesztés nem zavarja a szerelést, egy erőt távolít el tőle (csak kívülről). Ha a falvastagság nem haladja meg a 4 mm-t, a varratnak a fém felett 0,5 mm-nél nagyobbnak kell lennie, vastagsága 4 mm-nél nagyobb, a megengedett magasság 1,0 mm-re emelkedik.

Az átvételi szakaszban a fémfelület tisztán szemrevételezéses ellenőrzését végezzük. Nem kívánatos, hogy a fém mély rétegekben, vastag rétegvastagságban vagy rozsdásodásban legyen. Ezek a jelenségek megengedettek, de a csővezeték tisztításakor nem szabad a vastagságot befolyásolniuk. A minõségellenõrzésre vonatkozó részletesebb utasítások maguk a szabványok.

A profilcső anyagának megválasztása

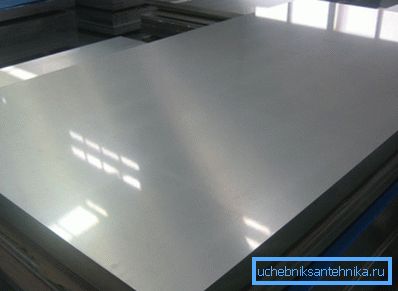

A négyzet alakú cső kiindulási anyaga acéllemez, ez a GOST 30245-2003 fő követelménye.

Ami az anyagot illeti, a választás a különböző acélosztályok közül a leggyakrabban használt:

• építési acélok;
• alacsony ötvözetű acélok;
• szénatom;
• általános célra.

Az anyag kiválasztására vonatkozó fő kritérium a cső működési feltételei.

Példák négyzetes cső használatára

A nagy szilárdság miatt a profilvezetékek méltó versenyt jelentenek a szokásos csatornák és I-gerendák számára. Ezt megkönnyíti az ilyen csővezeték alacsony tömege, mivel a 160x160x5 profilcső súlya 23,83 kg / pog. m.

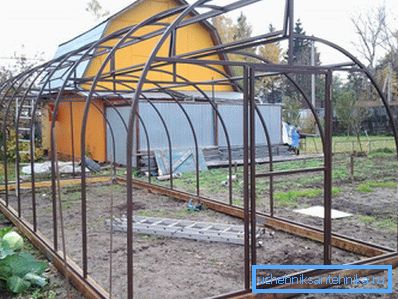

Leggyakrabban a szekcionált acél keretként használható könnyűszerkezetekhez, például hangárokhoz, üvegházakhoz, állatok tollakhoz stb. A kis méreteket sikeresen használhatják a nyári házak elegáns és tartós fészkének, előtetőkének, kerítéseknek a kialakítására.

Nagyobb méretek széles körben használatosak a PGS-ben. Például egy nagy keresztmetszetű négyzet alakú cső állandó zsalutént működhet. Ennek eredményeképpen az idő megmarad a szokványos fából készült zsaluzat építésén, és növeli a szerkezet erejét.

Összegezve

Profilcsövek - nagyon népszerű építőanyagok. A nagy szilárdságnak köszönhetően hatékonyan használhatók nemcsak a magánépítésben, hanem a homok- és kavicskeverékben is (lásd még a Prub PE anyagú jellemzőket és a különböző szerelési lehetőségeket is).

A cikkben szereplő információk segítenek általános benyomást kelteni a négyzet alakú csövekről és meghatározni a méret kiválasztását.

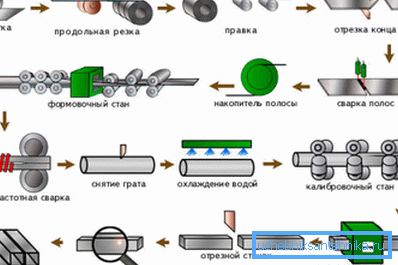

A cikk ebben a cikkben bemutatja a négyzetgyártás fő szakaszát.
