20x20 profilcső - a kegyelem és az erő kombinációja

A négyzet alakú korrózióálló csövek felhívják a figyelmet az agresszív közegek és mechanikai terhelések ellen. Az ergonómikus kialakítás lehetővé teszi a helytakarékos megtakarítást a telepítés során, és számos fenntartható tervet hoz létre.

A profilvezeték részletei

A profil 20x20 rozsdamentes cső elsősorban fizikai és mechanikai tulajdonságaiban különbözik. Alkalmazásaikat a kémiai, papír-, gyógyszeripar-, energia- és autóiparban, a mezőgazdaságban és a reklámokban találják meg. A hengerelt termékek minősége közvetlenül függ a gyártási technológia, a minőségellenőrzés stb. Betartásától.

Szabályozási keret

Tekintettel a korrózióállóságra és a gyártási módra, számos szabvány megkülönböztethető egy négyzet alakú rozsdamentes acélcsőhöz:

• a legfontosabb dokumentumok tekinthetők GOST 8639-68, GOST 8639-82 és GOST 30245-2003. Ezek tartalmazzák a méretekre, tűrésekre, minőségellenőrzésre, tömegre stb. Vonatkozó alapvető információkat. Ezeknek a dokumentumoknak a segítségével megismerheti a hozzávetőleges súlyt is, például egy 20x20x2-es profilcső súlya 1,075 kg / lineáris. m;

• GOST 11068-81 - mivel a csővezeték rozsdamentes acélból készül, hivatalosan e dokumentum követelményei alá tartozik. Az egyetlen dolog, ami összezavarhatja az állandó megemlítését az átmérő kifejezést a dokumentum szövegében, a négyzetszakasz tekintetében nevetségesnek tűnik;
• A termesztési módtól függően (meleg vagy hidegen hengerelve) a GOST 9940-81 (melegen hengerelt cső) és a GOST 9941-81 (hidegen hengerelve) használható.

Milyen a csővezeték profilja

A 20 20 2 rozsdamentes acélcső rendszerint a DIN 2395 szabvány szerinti ausztenites acél (gömbölyű korróziógátló) acélból készül.

Ebben az esetben 2 gyártási módszer használható:

• hegesztett. A gyártási utasítás így néz ki: egy állandó szélességű végtelen acélszalag van vágva, majd kerek keresztmetszetű csőre van hajlítva (a szélek még nincsenek hegesztve), majd a hegesztés, a hegesztés megszüntetése történik. A kívánt keresztirányú profilot a tekercseken keresztül továbbítjuk. Ebben az esetben elkerülhetetlenül a belső feszültségek keletkeznek a fémben, eltávolításukkor a termék felmelegszik;

• zökkenőmentes technológia esetén először a munkadarabot villanják át, majd átengedik a tekercseken, hogy megkapják a kívánt keresztmetszetű alakot. Ebben az esetben a kerek, varrat nélküli csövek nyersanyagként szolgálhatnak egy négyzet alakú csővezeték előállításához. Ez a termelési módszer a hegesztéshez képest drágábbá teszi a végterméket.

Ami azt illeti, hogy a profilcső mennyisége 20-20, akkor minden az alkalmazott gyártási módtól függ. Így egy hagyományos 20x20x1-es négyzet alakú csővezeték 221 rubel / 1 m-re kerül. Nagyméretű konstrukció esetén az 1. tonna hengerelt acél költségei sokkal kényelmesebben működnek, ebben az esetben a költség 382800 rubel / 1 tonna (a költség 08-12 H18N10 acél minőségű).

Hegesztési varratok

A rozsdamentes acélból készült négyzet alakú profilcső gyártása 2 módon történik. Az első esetben szalagokat (üres) használnak, amelyekből csöveket húznak ki. A másodikban a termékeket hegesztik fémlemezekből.

Többféle hegesztés létezik:

• TIG (volfrámelektród inert gázzal, adalékok nélkül);
• plazma TIG;
• nagyfrekvenciás áram;
• lézer;
• elektronsugár.

A 20x20x2 profilcső széles alkalmazási körrel rendelkezik, amely közvetlenül függ a varrat típusától. A hegesztés minőségellenőrzése a GOST 3242 - 79 és a GOST 30245-2003 szabvány szerint történik.

Figyelj! A nagyfrekvenciás áramlású hegesztett varratú cső ára 10% -kal alacsonyabb, mint a TIG hegesztésű analógoké. Ugyanakkor a hegesztés szilárdsága ugyanazon a szinten van.

Felület minden ízlésért

A profilcső a felületnek köszönhetően rendkívül esztétikusnak tűnik, ami:

• matt (Matt, Mill finish);
• polírozott (csiszolt). A feldolgozás mértéke több szintig egészen a legfinomabbig terjed, és rendelkezik a Satin 180, 320 vagy 400 Grit jelöléssel;
• tükör, amely a polírozás mértékétől függ (Mirror 400 vagy 600 Grit).

Az AISI acélból készült csőfelületek külföldi jelölése némiképp eltér:

• 2B - matt;
• VA - tükör;
• 4N - polírozott.

A felületminőség minőségét nem befolyásolja az erősségjelzők. Ha az összes munkát kézzel végzik, akkor a javasolt opciók választását inkább annak alapján kell elvégezni, hogy a csövek láthatóvá válnak-e. Ha a belső tér elemeként működnek, akkor a felületet a szoba dekorációjának figyelembe vételével kell kiválasztani.

A profilvezeték hatóköre

Egy kis szakasz nem teszi lehetővé súlyos terhelésként teherhordó elemként való alkalmazását. De a négyzetszakasz merevsége elegendő az átlagos nagyságú terhelések észleléséhez. A négyzetes csővezeték előnyei viszonylag kis tömegűek lehetnek, például a 20x20x2 profilcső tömege körülbelül 1,175 kg / bar. m.

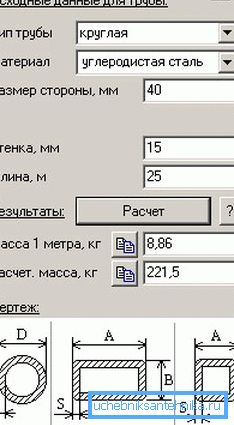

Figyelj! A cső súlya a táblázatokban átlagolt, de a valóságban az anyag sűrűségétől függ. A csővezeték tömegének pontos kiszámításához speciális számológépeket használhat.

A kis csomópontú négyzetes cső használatának konkrét példáit illetően a következő példákat adhatjuk:

• bútorok gyártására (elsősorban iskola és különböző közintézmények);

• a különböző típusú kerítések építésében - keretként. Ebben az esetben a fém terhelése kicsi, és kis méreteket használhat;
• Különböző házak építéséhez, mérsékelt éghajlatú építésnél figyelembe kell venni a hóterhelés hatását és a 1 x 20x20x2-es (1.175 kg / 1 m) méretű cső tömegét;

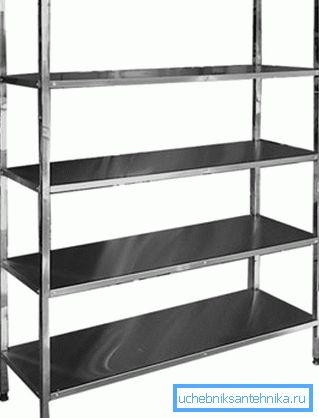

• A szoba belsejének díszítésekor a négyzet alakú csövek elegáns polcok és állványok kialakítására használhatók.

Összegezve

A rozsdamentes acélból készült kis keresztmetszetű négyzetes csőnek számos fontos tulajdonsága van. A legfontosabb dolog az, hogy a nagy szilárdság és merevség mellett kiváló megjelenésű is, és a korrózióállóság szinte bármilyen körülmények között alkalmazható (lásd még a 60x40 mm-es csőcsatlakozás - jellemzők és tömeg).

Ennek következtében egy ilyen csővezeték használható mind a helyiség belsejében, mind a keret könnyűszerkezetű keret kialakításában. A jelen cikk videója példát mutat egy profilcsővezeték használatára kerítés keretként.
