40x40-es cső: hogyan kell megválasztani a billeteket egy

Az alakos csövek egyike egy 40x40 négyzet alakú cső. A felhasználás céljától és alkalmazási körétől függően ezeknek a termékeknek különböző műszaki jellemzői vannak, különösen vastagsága és súlya. A cikkben megadott utasítások segítenek a kezdő kézműveseknek, akik saját kezükben szeretnék ezt a fémkonstrukciót létrehozni, hogy kiválasszák a modellt, amelyre szükségük van a teljes elérhető tartományban.

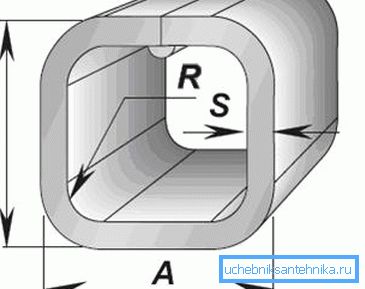

Műszaki adatok

Általános leírás

A 40-40-es cső: 2 mm-es és nagyobb vastagságú, szemben a termékek kerek fajtáival, nem használható vízvezetékek, fűtőberendezések és hasonló mérnöki hálózatok kialakítására.

Használatának fő területe a fémszerkezetek telepítése, valamint a különböző épületek építésének fő támogató eleme.

A formázott termék a következő szerkezeti jellemzőkkel rendelkezik, amelyek megkülönböztetik a kerek csövek és a teljes hengerlésű fémek közül:

• belső üres tér;
• merevítők.

Ennek köszönhetően a 40-40 4 és 5 mm vastag csőnek az alábbi vitathatatlan előnyei vannak:

1. Nagy hajlítási ellenállás.
2. Jó ellenállóképesség.
3. Alacsony súly (például a 40x40x2-es cső 1 méteres súlya többszörösen kisebb, mint egy testes, hasonló méretû test súlya).

A fenti tulajdonságok miatt jelentősen csökkenthető a szerkezetek fémfelhasználása, anélkül, hogy csökkentenék az erőt. Ez lehetővé teszi a komplexebb és magasabb épületek építését kevésbé masszív alapokra.

Figyelj! Annak a ténynek köszönhetően, hogy kisebb mennyiségű eredeti anyagot használnak a profilcső gyártásához, a késztermék ára is alacsonyabb, mint a hasonló testes részek.

Mivel a nyersanyagokat általában különböző minőségű acélok használják, amelyek erősségükben különböznek egymástól.

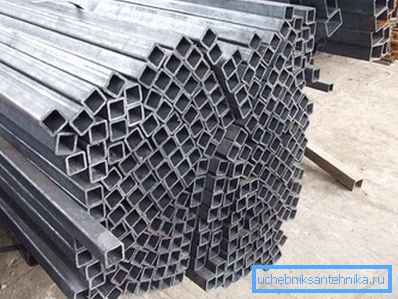

A 40-40-es cső 3-5 milliméteres vastagságot a következő technológiák gyártják:

• hengerléssel forró bundákon gördülő malomban;
• acéllemez bélyegzésével és hosszirányú varrat hegesztésével.

Súlyparaméterek

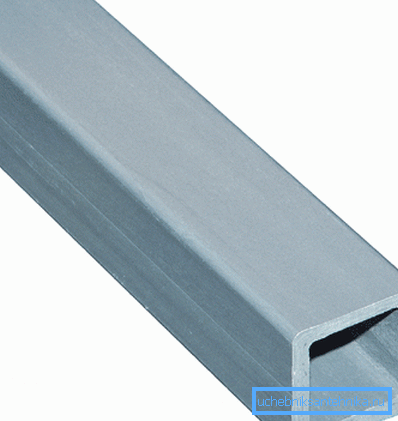

A jövőbeli fémszerkezet erősségének és más szükséges mérnöki paramétereinek helyes kiszámításához pontos ismereteket kell kérni egyes elemei tömegéről.

Végül is, egy 1 méteres 40x40x3 mm-es cső súlya jelentősen eltérhet egy hasonló paramétertől egy vastagabb vagy vékonyabb falú termékben, ami változást igényel az elkészítendő építészeti projektben.

Például:

• termék tömeg 40x40x1 - 1,21 kg (egy futóóra);
• cső súlya 40x40x2 - 2,33 kg;
• cső súlya 40x40x3 - 3,36 kg;
• cső súlya 40x40x4 - 4,3 kg;
• a 40x40x5 rész tömege - 5,16 kg;
• egy rész súlya 40x40x6 - 5,92 kg.

Figyelj! A termékek hosszát nem szabályozza semmilyen építési kód, és a gyártótól függ. A legtöbb gyártó kínál szolgáltatást a profilhuzalok vágására a kívánt hosszúságú szakaszokra, ami megkönnyíti azok szállítását, tárolását és telepítését.

Állami szabványok és előírások

A profilvezetékek jellemzőit és fogyasztói tulajdonságait egyértelműen az állami szabványok és a műszaki dokumentáció határozza meg, amelyeket a vonatkozó dokumentumok rögzítenek, és amelyeknek meg kell felelniük az összes gyártónak.

Például a Severstal termelési szövetség által gyártott 40-40-2-es cső súlya és a Samara Kohászati ​​üzem által gyártott termék tömege nem különbözhet.

Ez lehetővé teszi a végfelhasználó számára, hogy ezeket vagy más termékeket egy fémszerkezetben ötvözze anélkül, hogy mindegyikük további ellenőrzése és ellenőrzése lenne.

A következő irányelvek tanulmányozásával megtanulhatja ezeket vagy más paramétereket:

• TU 14-2P-328-97 - hegesztett varratú acél hajlított alakú csövekhez;
• TU 14-157-95-2007 - négyzetes és téglalap alakú keresztmetszetű horganyzott acélcsövekhez, elektromos hegesztéssel;
• TU 14-105-737-2004 - szálas vagy alacsony ötvözött acélból készült formázott hegesztett csövekhez, amelyeket különböző iparágakban és bútorgyártásban használnak.

A csövek közötti különbségek a GOST és a TU szerint

A 40x40 mm-es, standard falvastagságú, négyzet alakú csőszakasz a falvastagságtól függetlenül közönséges acélból készül. Csak az úgynevezett deoxidáció módszerei különböznek egymástól.

Kifelé:

• félig nyugodt acél;
• nyugodt acél;
• forró acél.

A nyersanyagok ezen paramétereit a GOST 380 és 1050 szabályozza.

A csővezeték fő alkalmazási területei az állami szabványoknak megfelelően:

• különböző komplexitású fémszerkezetek gyártása;

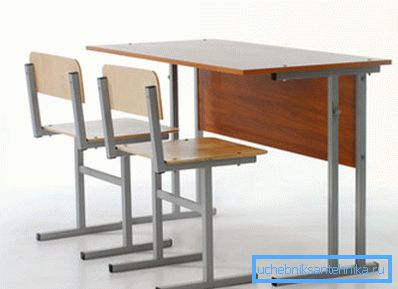

• keretek gyártása kárpitozott és egyéb bútorok számára;
• a gépipar és a nehézipar egyéb területein.

A fenti termékekkel ellentétben az előírás szerint előállított profilozott cső kb. 10% -kal nehezebb. A falvastagság 5-8 mm. Leggyakrabban ezek mért termékek (12 méter hosszúak), azonban az előző esethez hasonlóan, a gyártási folyamat során a kívánt hosszúságú szegmensekbe vághatók. A fő különbség az alacsonyabb költség.

Ez a fajta részlet leggyakrabban a következőkre használható:

• bútorgyártás;
• különböző helyiségek belsőépítészeti dekorációs elemeinek előállítása;
• a mezőgazdaságban és néhány iparágban.

Fémszerkezetek független gyártása

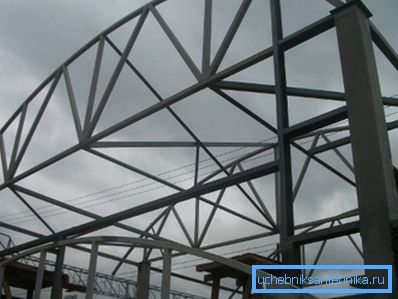

A fém keret előnyei az építkezésben

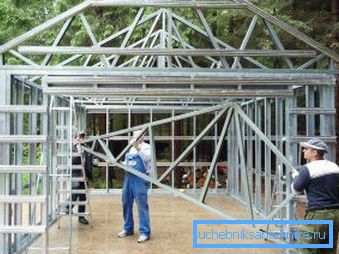

A 40-40 mm-es acél profilú csőből készült fémkeretek számos előnnyel rendelkeznek:

1. Alacsony ár. Mint ismeretes, egy adott konstrukció költsége nagyban függ a felhasznált anyagoktól és az alkalmazott építési technológiáktól. A keretszerkezet házának építésének becslése többszöröse lesz, mint a klasszikusan épített épület ugyanazon számítása.

Figyelj! A fakeretes ház még olcsóbb lesz, de ebben az esetben az erő és tartósság szenved.

1. Magas telepítési sebesség. Profilcső használata esetén a ház építésének időszaka majdnem felére csökkenhet.
2. A keretes technológiát alkalmazó épület vagy szerkezet építése során egy profilcső használatával nincs szükség "nedves" építési folyamatok elvégzésére (az alapozás kivételével). Ez csökkenti a munkaerő intenzitását és csökkenti a telepítési időt.
3. A profilcsőből készült keretház egyáltalán nem zsugorodik. Ezért elkezdheti díszíteni azt azonnal, miután befejezte a konstrukció a "doboz".

A munka szakaszai és jellemzői

A fémkeretek négyzetes csövekből történő beszerelésének egész folyamata három fő műveletre korlátozható:

1. A szükséges hosszúság hossza a fémcsőből mérve és levágva. Ehhez gázszalagot vagy csiszolót kell használni (a vásárolt alkatrészek falvastagságától függően).

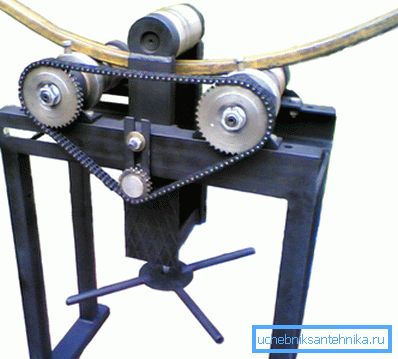

2. Szükség esetén hajlító csöveket. Ez szükséges ahhoz, hogy a szükséges sugár legyen. A szerszám itt egy kézi vagy automata csőhajlító a csövek hajlításához. Felveheti a kapcsolatot a vízvezetékkel a ház részlegénél vagy egy speciális műhelyben, ahol különleges felszerelésre hajlik, anélkül, hogy megsértené belső szerkezetük épségét.
3. A kapott részeket egyetlen szerkezetben kell hegeszteni. Győződjön meg róla, hogy a késztermék egyértelműen megfelel az előző rajznak.

következtetés

A négyzet alakú csövek kiválóan alkalmasak az építéshez, sok előnye van. Azonban annak érdekében, hogy a késztermék legyen erős és tartós legyen, a keresztmetszet és a falvastagság kiválasztásához, valamint az erősség kiszámításához, figyelembe véve a csövek súlyát. Ellenkező esetben a szerkezet lehetséges megsemmisülése.

A kerettechnikában lévő épületek építéséről a profilos fémszerkezetekkel kapcsolatban további információ található ebben a cikkben.
