A csatorna átmérője

Az egészségügyi berendezés telepítésekor problémát jelent a csatlakozás a csatornarendszerhez. Ehhez tudnia kell, hogy milyen átmérőjű csővel kell felvenni. Ezenkívül célszerű a piac helyzetét navigálni.

Változatos átmérők

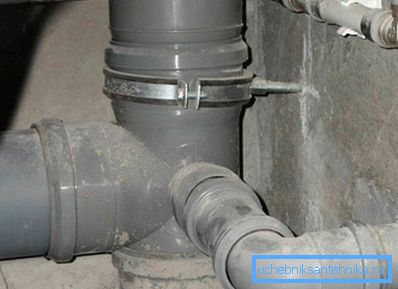

A csatorna átmérője nagyrészt a telepítési helytől függ. Ha nem olyan kollektorokról beszélünk, amelyek a lakó- és ipari épületek összes szennyvizeit összegyűjtik, az épületen belüli csövek átmérője leginkább 50, 110 mm. A külső csővezetékek átmérője 110-600 mm.

Tipp Mivel a csővezeték átmérőjének kiválasztásakor a diktálási tényező a szennyvíz mennyisége, akkor a telepítés során számításba kell vennie, hogy hány vízvezeték-termék kerül telepítésre, és mi a telepített rendszer csövek átáramló kapacitása.

• A belső csatornahálózat és a külsõ hálózatok aljzatai általában kb. 110 mm-t tesznek ki. A higiéniai eszközök alatti ágak, kivéve a WC-t, 32-50 mm átmérőjű csövekből állnak.
• A települések külső szennyvizei különböző átmérőjűek, a csatlakozópontok számától függően, a szállított csatornák szállításának irányában. A magánlakásból, általában a 110 mm-es csővezetékből.
• A többlakásos sokemeletes épületekből a külső csatornarendszerbe történő kibocsátás Ø 160 mm-es csővezetékkel végezhető el.

A csövekről ismert, hogy belső és külső átmérője van. Korábban az öntöttvasból vagy azbesztcementből készült termékeket használták szennyvízrendszerek telepítésére. A technikai szakirodalomban és a tervezésben ezeket a csöveket belső átmérővel jelölték meg, amelyet Dvom. Most gyakrabban használt polimer anyagokból készült csövek. Számukra a külső átmérő már megjelölve DN.

Ennek megtervezésénél és telepítésénél különös figyelmet kell fordítani. Mindkét átmérő érték fontos szerepet játszik az elvégzett munkától függően. A számítások során figyelembe vesszük, hogy a cső átmérője a belső részében, míg a közvetlen szerelésnél a külső átmérő az első szerephez tartozik. Tõle, hogy taszítják, ha szükséges, hogy betartsák a normatív távolságokat más kommunikációhoz, különösen akkor, ha csővezetékeket helyeznek a föld felszínénél.

Mivel a csövek széles tartományban vannak, az azonos belső átmérőjű termékeknek eltérő külső része lehet, és fordítva. Ez a falvastagságról szól. Csövek, amelyeket nyomáscsatornákban használnak, vagy nagy terhelés hatására a talajban vannak, a falvastagság megnő. A csőszerű termék külső átmérőjének és falvastagságának ismerete lehetővé teszi a belső keresztmetszet értékének kiszámítását. Ehhez két falvastagságot kell levonni a DN-ből.

A különböző anyagok csatornacsövek átmérője

• A műanyag csatornacsövek a közelmúltban egyre inkább megtalálják alkalmazásukat. Anélkül, hogy problémái lennének, a már több mint egy évtizede jelenlévő öntöttvas termékeket kiszorítják. Az ilyen termékeknek komparatív előnyei vannak, változatos választék és könnyen telepíthető. A 32, 50 és 110 mm keresztmetszetekben a háztartási szennyvízméretekhez kínált műanyag csövek sorát kínálja. A formázott alkatrészek széles választéka megkönnyíti a termékek csatlakoztatását. A csövek összekötése során a gumibetétek biztosítják a szivárgás kialakulását. A termékek összekötése egymás között és a szerelvények között nemcsak az aljzatokhoz, hanem a forrasztáshoz is kötődik, amelyet speciális berendezések hajtanak végre. Az ilyen csövek jól áthaladnak a csatornákon. Emellett tartós és súlyos balesetek nem fordulnak elő részvételük miatt. A külső csatornahálózatok 110 mm átmérőjű csövekből vannak felszerelve.
• Most PVC csöveket széles körben használnak. Jellemzője a kopásállóság, a hosszú élettartam. Ráadásul a termékek jó sávszélességgel rendelkeznek. Gyakorlatilag ma vezető helyet foglalnak el a csatornarendszerek telepítésében. A 32, 50 és 110 mm keresztmetszetek legnépszerűbb méretein felül a PVC csövek átmérője nagyobb lehet. A szennyvízvezetékek épületein kívül 110-500 mm átmérőjű termékeket használnak, és a falak akár 15 mm vastagok is lehetnek. Természetesen az ilyen jellemzőkkel rendelkező csöveket a fővezetékek építésére tervezték.

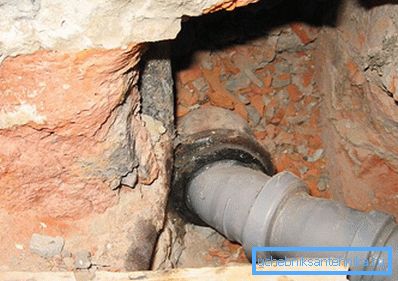

• A jó régi öntöttvas csövek, bár elavultak, még ma is használják. Ritkán használják beltéri telepítéshez, de külső hálózatok kiépítésekor ezek a termékek még mindig megtalálhatók. A modern öntöttvas csövek öntéssel készülnek. Ellenállnak a korróziónak, és belsejében olyan bevonattal rendelkeznek, amely minimalizálja a hulladék áramlását. A csöveket csuklóval vagy o-gyűrűvel kell összekötni. Az öntöttvas átmérők szabványosak. Az átlagos átmérõket a szakasz méretei 50-300 mm között határozzák meg. A fővonalak elhelyezésekor az átmérők 1200 mm-re emelkednek.

Tipp A cső átmérőjének meghatározásához meg kell nézni a felület jelölését. A kívánt érték a szám végén található szöveg végére kerül.

Csőátmérők vízvezeték szerelvényekhez

• Mosogatóval vagy mosdóval együtt olyan szerelvényeket kínálnak, amelyek O 40, 50 mm-es csövekhez csatlakoztathatók. Ezen az alapon a legésszerűbb az lenne, ha az ilyen egészségügyi eszközökről O 50 mm-re lenne eltérni. Egy ilyen cső általában áthalad a szükséges vízmennyiségen.
• A vízvezeték szerelvények között csak a WC-vel van ellátva egy Ø 110 mm-es kifolyócső. Ebben az esetben ezt a feltételt teljesíteni kell. Ezenkívül a WC-től a WC-től elvezető csőnek a lehető legrövidebbnek kell lennie, és közelebb kell lennie a felszállóhoz. Annak érdekében, hogy a vécécsésze kimeneti részét az elágazó csőhöz csatlakoztassa, egy speciális alakú rész segítségével (csak abban az esetben, ha lehetetlen a vécécsésze hozzáadására), amelyet hullámosságnak neveznek. Van mandzsetta, amely megakadályozza a szivárgást és a kellemetlen szagokat.
• Mint ismeretes, jelentős mennyiségű folyadék áramlik ki a fürdőből. Ugyanakkor a kimeneti cső kis átmérője 50 mm. Az a tény, hogy itt az áramlási ráta szerepet játszik. A kis átmérőjű lefolyók lyukán keresztül kis mennyiségű folyadék áramlik egy egységnyi idő alatt. Ezenkívül a meglévő rács csökkenti az áramlási sebességet, így a kisülőcső számára nem szükséges több áteresztőképesség.

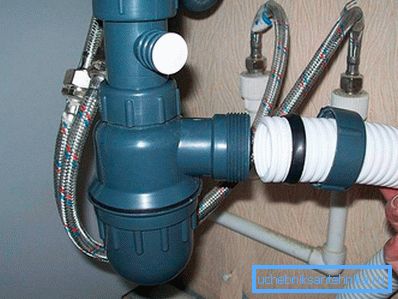

• Mint a gyakorlat azt mutatja, a konyhában ugyanabban az időben lehet elhelyezni a mosogató mellett, és még két autó - mosogatógép és mosás. Ha az O 50 mm-es csőnek a mosdóból kell elmozdulnia, akkor egy 40 mm-es méretű edénynek a mosogatógépből és 32 mm-re kell lennie a mosógépből. Számukra csak egy 50 mm-es csatorna van, amelyből a készülékek kimenetei megyek. Az ürítő tömlőket ezekbe a csapokba helyezzük, és ha szükséges, a mandzsettákat használjuk.
• A zuhanykabin eltér a fürdőtől, mivel az első esetben kicsi a vízmennyiség. A zuhanyozás közben az egységenkénti vízelvezetések pontosan annyit kapnak, mint amennyire az öntöződobozba kerül. Ebben az esetben a vízvezeték-tálca ugyanolyan lyukkal bír, mint a kádé. A szerelvények a zuhanykabinhoz vannak rögzítve, beleértve a kifolyócsövet, amely átmérője 32-50 mm lehet. Innen egy következtetés - a lefolyók eltávolítására elegendő termék áll rendelkezésre, 50 mm-es méretben.

Az ilyen széles körű szennyvízcsövek nem okozhatnak problémát a helyiségek tulajdonosa számára, amikor kiválasztják a megfelelő terméket a szennyvíz elvezetésére az egészségügyi berendezésből.

videó

Ez a videó azt mutatja, hogy a különböző átmérőjű csatorna-csövek hogyan vannak rögzítve:
