A csatornacsövek és csatlakozások típusai - rövid áttekintés

A szennyvízelvezető rendszer telepítésekor a fűtés és a vízvezetéknek különböző anyagokból készült csövekhez kell kapcsolódnia. Annak érdekében, hogy minden munkát helyesen lehessen végezni, ismernie kell a csővezetékek és fő típusai csatlakozásának jellemzőit.

Csőosztályozás

Ebben a kérdésben minden attól függ, hogy milyen kritériumok alapján történik a besorolás. Például a munkakörülmények között meg lehet különböztetni a nyomást és a nem nyomást.

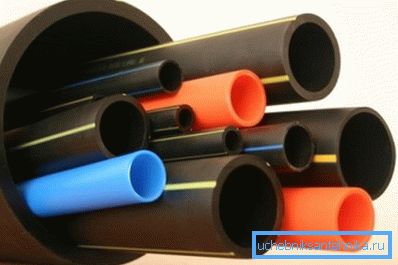

De ésszerűbb, hogy az anyagok alapján osztályozhassuk az ilyen típusú csöveket:

• műanyag, A PVC-t általában szennyvízhez használják, és polipropilént (PP) használnak fűtési rendszerek telepítéséhez. A csatorna-műanyag csövek csatlakoztatásának részleteit az alábbiakban tárgyaljuk;

• fém. Az acélcső népszerű a vízvezeték szerelésénél, az öntöttvas vízelvezető rendszerekben, réz és rézcsövek is vannak;

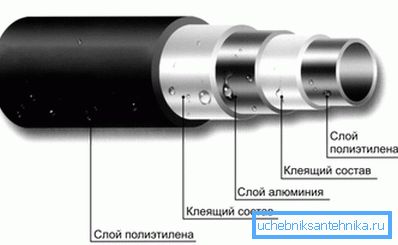

• Fém műanyag - a műanyag rétegek között van egy alumíniumréteg;

• Azbesztcement, a szennyvíz gyakorlatilag nem használatos;
• üveggyapot.

Pipe dokkolási módszerek

A csővezeték telepítésekor több alapvető módszert is kiemelhet:

• csengő alakú, csatornahálózat csatlakozása, ezt a módszert leggyakrabban végzik;
• hegesztett - maximális szilárdsága és szorossága a többihez képest;
• menetes menetes szerelvényeket használnak;
• perem;
• nyomógombok segítségével;
• használjon bilincseket.

Bell felszerelés

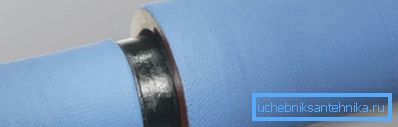

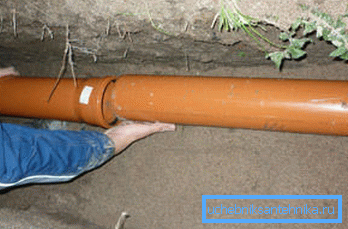

Röviden, ez a módszer az alábbiak szerint írható le: egy cső vége a csővezeték egy másik szakaszának végén lévő tágulásba illeszthető be, továbbá a csatlakozás tömítőanyaggal van lezárva. A csatlakozóaljzatban van egy tömítőgyűrű, amely deformálódik és garantálja az ízület tömítettségét.

A műanyag csatorna összekötése szinte mindig ilyen módon történik. A házban lévő szennyvíz szabad áramlási módban működik, így az aljzat csatlakozása elég.

Ezenkívül meg kell említeni a polipropilén csővezetéket (bár általában nem használják fel a szennyvízelvezetéshez), itt is használják a flare-csatlakozást, de előtte az anyagot felmelegítik.

A magas hőmérséklet miatt a polipropilén lágyul és a csukló teljesen lezárva van. Ennek köszönhetően képes ellenállni a magas hőmérsékletű hűtőközegnek és a nyomásnak a rendszerben.

Összetett műanyag és öntöttvas

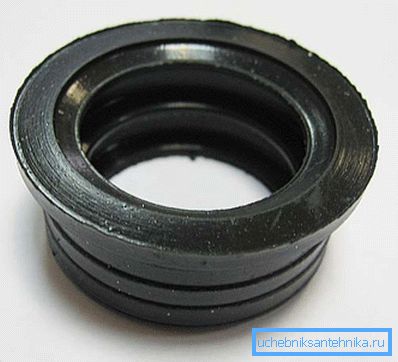

Az emberek azzal a kérdéssel szembesülnek, hogy hogyan kell összekötni egy öntöttvas csatorna műanyaggal, amikor meg kell változtatni egy régi öntöttvas csatornahálózat egy részét. Ugyancsak használ felfújást, és a fő jellemző, hogy szükség van egy gumi mandzsetta a tömítés a közös.

Miután a csengő kitisztult a töltőanyag és a tömítőanyag maradványaitól, a falak tömítőanyaggal vannak bevonva, majd egy gumigyűrűt helyeznek be, majd csak a műanyag cső végét. Ebben az összefüggésben a műanyagból készült öntöttvas csatorna teljesnek tekinthető.

Figyelj! Mielőtt a műanyagot a mandzsettába helyezi, kívánatos egy egészségügyi kenőanyag alkalmazását. Ellenkező esetben károsíthatja a gumit.

Jellemzők dokkoló vas csövek

Ha nincs különösebb probléma a PVC csatornacsövek csatlakoztatásának kérdésével kapcsolatban, akkor az öntöttvas cső összekötése esetén az intézkedések sorozata kissé megváltozik.

A fő különbség az ízület tömítése:

• a mélység mintegy 30% -ának hézagja eltömődik a kemény zselével vagy juutával;
• a rés fennmaradó részét tömítő oldattal (kén vagy cementhabarcs) tölti. Használható ólom öntéséhez.

Figyelj! Napjainkban a fújás és az öntés hosszú lezárásának folyamatát speciális tömítőgyűrűk váltották fel. Használataik miatt az öntöttvas csatorna jobban ellenáll a deformációnak.

Ha egy műanyag és öntöttvas csatorna összekötése könnyen leválasztható, az öntöttvas csővezeték használata egy darabból álló csatlakozást jelent.

Hegesztett kötés

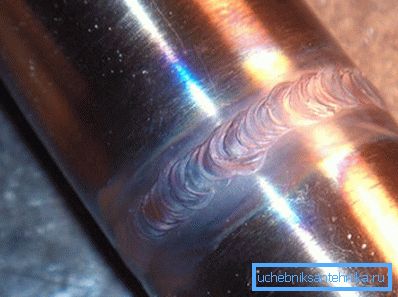

Ez a módszer nagy szilárdságú, de ugyanakkor bizonyos készségeket igényel a fémek hegesztése területén. Ezenkívül az egyrészes kötés rendkívül hátrányos működésének szempontjából. Ezenkívül a hegesztési fém területén a korrózió érzékenyebb.

Ezért ritkán használják a hegesztést, főként a nyomás alatt működő rendszerek felszerelésére. Vagyis, amikor az első hely erõsödik (vízvezeték, fûtõrendszerek találhatók a régi csatornarendszerekben is).

Figyelj! A hegesztett kötés nem használható, ha a csővezeték védőburkolattal rendelkezik, például horganyzott. A magas hőmérsékletű védőréteg hatására csak elégetni.

Csavaros csatlakozás

Ez a fajta dokkolás könnyen kezelhető a saját kezével, nem kell különleges képességekkel rendelkeznie.

A 2 szekció dokkolásának teljes működése 2 szakaszból áll:

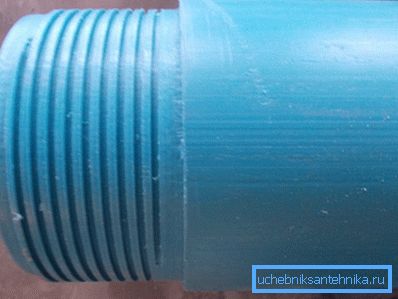

• Először egy csövet vágnak a csővezeték mindkét végén. Ezenkívül a fonal nemcsak a fémre, hanem a műanyagra is vágható, a legfontosabb az, hogy a falvastagság lehetővé teszi, hogy ezt megtegye;

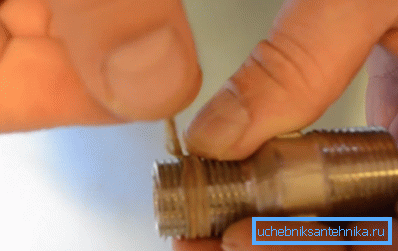

• Ezután mindkét végén egy női menetes szerelvényt kell felszerelni. Annak megakadályozása érdekében, hogy a víz áthaladjon az ízületen, használhatja a lencsekötést.

Ennek a módszernek a fő előnye a rendszer karbantartásának egyszerűsége. Ha az ízület eltömődött, mindig szétszerelheti és tisztíthatja a gyanús szakaszt.

Figyelj! A menetvágás egyetlen korlátozása a fém vastagsága. Ha vékony falú csöveket használnak, a menetes csatlakozás tilos.

Használjon karimákat

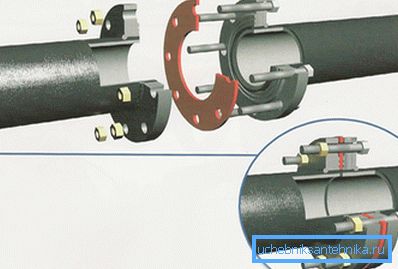

Ezzel a módszerrel két karimát (vastag fémlemezeket), csavarokat és gumitömítést igényel. A csövek végein a karimákat helyezik el, köztük egy gumitömítés.

A csavarokat a perem kerületén lévő lyukakba helyezzük, és meghúzzuk az anyákkal, amelyek miatt a kötés tömítettsége elérhetõ. Az ilyen ízületek ára alacsony, és ha szükséges, gyorsan lecsatlakoztatják az ízületet.

A karimák közvetlenül a csővezeték végéhez hegeszthetők. A technológia többi része nem változik.

Présidomok használata

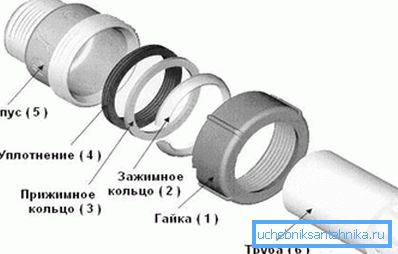

Az egyik leginkább egyetemes módszer a csővezetékhez. Lehetővé teszi, hogy 2 szakaszot hegesztés, menetvágás vagy ragasztás nélkül csatlakoztasson. Erre a célra egy speciális szerelvényt használnak, amely két részből álló menettel rendelkező központi részből, a tömítés rögzítőgyűrűiből és egy anyából áll.

Az interfész eszközre vonatkozó utasítások így néz ki:

• A csővezeték mindkét végén egy anya, szorító- és rögzítőgyűrűk és egy tömítőgyűrű helyezkedik el (pontosan ebben a sorrendben);

• a szelvények végeit beillesztik a szerelvénybe, és az anyát csavarják rá. A gumi deformációjának köszönhetően biztosítja az ízület tömítettségét.

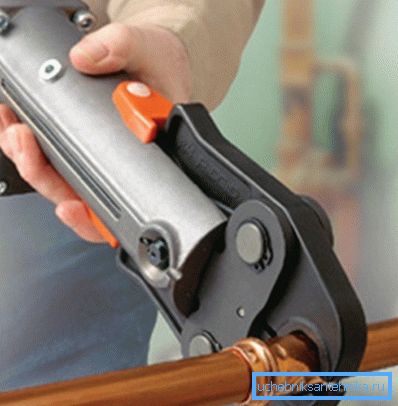

Azokban az esetekben, amikor egy vékonyfalú csővezeték szakaszainak csatlakozásához szükséges, préselési műveletet alkalmaznak. Különleges présfogók préselik a dokkolóterületet, a fémfalak deformálódnak, és ez megbízható kapcsolatot biztosít.

Tömlőbilincsekkel

Különleges boltokban megtalálható javító bilincsek - gumibetétes fémhengerek, a feszültség csavarokkal történik. Ezeket a bilincseket a csővezeték telepítésével lehet használni, a fő szempont az, hogy ne csatlakoztassák a szelvényeket végponttól a végig, termikus deformációjával pedig szivárgást okozhat.

Tekintettel a csatornarendszer jellegére, elfogadható mértékű közös erőt biztosít.

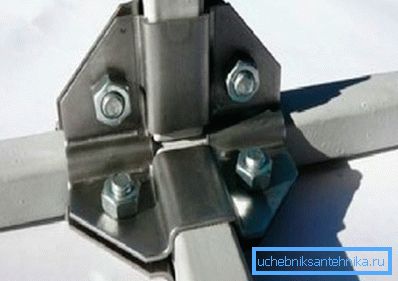

A szorítók csak az egyetlen módja annak, hogy gyorsan csatlakozzon a profilcsőhöz, például a négyzet alakú részhez. A hegesztés túl sok időt vesz igénybe, és egyszerűen nincs más mód a dokkolásra.

Összegezve

Egy cikken belül nehéz megfontolni az összes csővezeték-kapcsolat eszközének finomságait. Mindazonáltal a bemutatott módszerek használhatók szennyvízcsatorna rendszerek, fűtés és vízvezeték szereléséhez. A technológiának való megfelelés függvényében az ízületek lezárják és több mint egy évtizedig tartanak.

A jelen cikk videója példát mutat a különböző átmérőjű csatornacsövek összekapcsolására.
