A csatornarendszer típusai

Az építési raktárakban és a raktárakban ma már nagyon sok csövek polipropilénből, polietilénből, polibutilénből és polivinil-kloridból készülnek. A nyersanyagból készült csövek ellenállnak az agresszív anyagoknak, könnyen felszerelhetők, kevéssé mérik és hosszú élettartamukról ismertek.

A szennyvízcsatorna telepítéséhez csatornacsövek szerelvényeit kell használni, amelyek segítségével a rendszer hegesztés és menetes csatlakozások nélkül összeállítható. Milyen típusú csatorna szerelvények léteznek ma?

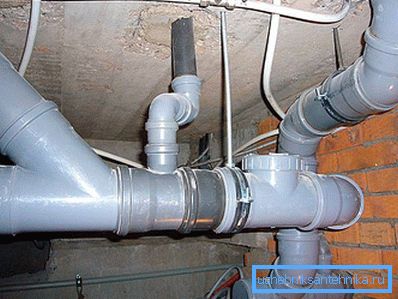

PVC csatornahálózatok

A múltban az öntöttvas csövekből gyűjtöttek csatornákat. Ezekhez a csövekhez fémszerelvényeket használtak. Most PVC csöveket és szerelvényeket használnak. Ennek az anyagnak az összetevőivel köszönhetően sikeresen megoldható sok probléma, amelyek a szennyvízcsatorna-rendszerek telepítése során merülnek fel. A polimer anyagok felhasználása a mai napig lehetővé tette a szennyvízhálózatok tulajdonságainak jelentős mértékű javítását működésük során, így olcsóbbá téve őket, mint az öntöttvas konstrukciók.

A polimer szerelvények előnyei

Korunkban használt, a polimerekből készült csövek és szerelvények számos pozitív különbséggel rendelkeznek más anyagoktól.

nyugalom design. Ez a pillanat szinte a legfontosabb, mert az alacsony súly lehetővé teszi a csövek telepítését egyetlen személyre, és nem az egész brigádra, mint korábban. Ezenkívül a csövek és szerelvények könnyebben szállíthatók - elegendő egy kisméretű könnyű tehergépkocsi, amellyel egy komplett készletet hozhatunk létre egy kétemeletes házban!

Hosszú élettartam. A PVC szerelvények élettartama általában legalább 30 év, maximum 40 év. Mivel ez az érték csupán garanciaidő, valójában a csövek és a polimer polipozatok fél évszázadot szolgálhatnak, hiszen ők immunisak a korrózió hatásaira, nem félnek a nedvességtől, agresszív környezetben Ezenkívül a csövek és szerelvények ízületei nem túlnövekszenek, és korróziós lerakódások nem jelennek meg rájuk.

nyugalom telepítést. A szennyvízcsatorna telepítéséhez használt összes alkatrész összeállításához csak kézi munka szükséges, és egyszerű is. Valójában az egész rendszert úgy építik össze, mint egy konstruktor - az egyik cső éle egyszerűen a következő cső másik végére kerül. Hasonlóképpen a csövek és szerelvények összeszerelése. A telepítés elvégzéséhez nincs szükség különleges képességekre - elegendő az alaptechnikák elsajátításához.

Különböző lehetőségek használata lehetővé teszi, hogy bármilyen bonyolultságú csatornatervet hozzon létre.

Miután figyelembe vettük a PVC termékek előnyeit, magunk felé fordulunk a szerelvényekhez - milyenek azok, milyen típusok és hogyan kell kiválasztani a szükséges szerelvényt.

Szerelvények műanyag csövekhez

A szerelés a csővezeték azon része, amely több cső összekötéséhez szükséges szögben, több mint két cső csatlakozásakor és így tovább. A szerelvények lehetővé teszik a helyi csatornahálózat és a városi autópálya összekapcsolását is.

Hol vannak a szerelvények? Leggyakrabban a lakóépületek szennyvizeinek telepítésénél találhatók meg, amelyek lehetnek lakóépületek a városban és azon túl, valamint a sokemeletes lakásokban. Használhatók-e olyan szerelvények, amelyekben 80 ° C-ot meg nem haladó vízfolyások áramlanak át, valamint a rövid távú csatornák elvezetésére? hőmérséklete 95 ° C. A lefolyók alatt nem csak a mosogatóból, WC-ből vagy zuhanyzókból származó piszkos víz, hanem bizonyos kémiai vegyületek is, amelynek együtthatója, pH-értéke 2-12.

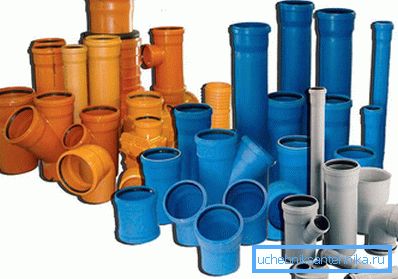

A szerelvények fajtái

A szerelvények típusa a következő lehet:

• a házon belül elhelyezett rendszerekben használt;
• azok, amelyeket a házon kívüli rendszerekben használnak.

A szerelvények csatlakoztatásának módja is eltérő, és gyűrű alakjában, és ritka esetekben ragasztással is előfordulhat. Az utóbbi esetben a tömítőgyűrű nem érvényes.

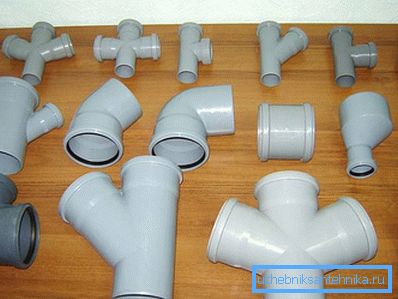

A szerelvények fajtái

A gumigyűrűvel összekötött belső csatorna szerelvények között találhatók a következő elemek:

• amely viszont a következő típusokból áll:
• kapcsoló stop;
• teljes furat javító kapcsoló;
• csökkentés - ezt a részt olyan esetekben alkalmazzák, ahol a cső és a szerelvény átmérője jelentősen különbözik egymástól, valamint olyan esetekben, amikor új PVC-hálózatot kell csatlakoztatni az öntöttvashoz;
• takarással ellátott felülvizsgálat - olyan helyzetekben használatos, ahol tisztítási intézkedéseket terveznek;
• tee - egy részlet három cső összekötésére; 45, 67, 90 ° -os szögben lehet;
• két sík keresztmetszetű, szög: 45 és 90 ° (ilyen keresztszelvényt is használnak egyenlőtlen átmérők esetén);
• dugó;
• egy sík kereszt, 45 és 90 ° szögek is;
• csap (30, 45, 90 ° -os szögekkel);
• kompenzációs cső.

A külső szennyvízhez használt szerelvények, amelyek tömítéssel vannak összekötve, hasonló termékekkel rendelkeznek. Van azonban néhány különbség. Tehát ebben a szerelvénycsoportban vannak olyan részletek:

• szokásos tap - itt már több szög van: 15, 30, 45, 67, 90 °;
• kétcsöves csap - mindkét oldalon gumi gyűrű van;
• csatolás - csak egy típus;
• a póló a szokásosnál is háromszarvú lehet, szöge mindig egyenes;
• egyenes deszka kereszt is csak derékszögben;
• visszacsapó szelep - a csatorna vízszintesen, vízszintes irányban 2 cm-es lejtéssel van felszerelve;
• szifon két könyökével.

A mérnöki rendszer felszereléséhez megfelelő műanyag csöveket és szerelvényeket kell használni, hogy a szennyvízrendszer megfelelő lejtését és kanyarulatait lehessen elvégezni.

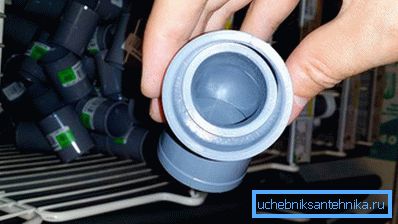

Ragasztószerelvények

A szerelvények, amelyek speciális polipropilén ragasztóval vannak összekötve, használhatók mind a belső szennyvízcsatornákra, mind a kültéri szennyvízcsatornákra. Itt van néhány szerelvény, amelyek ebben az esetben szükségesek:

Mint a múltban, alkalmazza a tengelykapcsolót. Néha szükség van egy csapra - a forgás szöge 30, 45, 87, 90 °. Pólus esetén a forgás szöge 45, 67, 90 °, vagyis ugyanaz, mint a belső csatornahálózat pólói. A redukciókat, azaz az adaptereket és a fedővel ellátott módosításokat hasonló módon alkalmazzák.

Egyéb részletek - keresztmetszetű két üreges (45 és 90 °), csőcsatlakozók. Még mindig használatos ragasztószalagokhoz, amelyeknek sima vége van, 90 ° -os szöget zár be a rögzítőbe. Vannak olyan ragasztók is a ragasztóhoz, amelyeknek van egy aljzatuk is, derékszöggel is.

Szerelési szerelvények

Számos hasznos tipp található, amelyek segítenek a szerelvények felszerelésének minőségi és helyes elvégzésében:

Vágjon PVC csöveket, mielõtt a szerelvényeket dokkolná, egy fém fogazott fémrudaknak kell lennie. Ennek következtében a cső szélén a vágás helyén nem lesz ragasztós darab a rétegből.

Miután a csövet levágták, érdemes kezelni a fűrészelési helyet, eltávolítva a sorjait és az érdességet. Ez segít a szerelvény szorosabb illesztésében, és a rendszer működése közben nem lesz elzáródás és szivárgás az ízületeken.

A díszített PVC elemeket csak akkor kell tisztítani, miután a termék szárazra vált (vagyis eltávolítja a nedvességet, ha a csőben vagy a szerelvényben van).

Ha a csövek és szerelvények csatlakoztatásának helyén üregek keletkeznek, azokat ecsettel kell ragasztással kezelni. Ezután a helyes telepítés segíteni fogja a csatornarendszert, hogy évtizedekig használhassa.
