A cső átmérője a fűtéshez: az alapvető szabályok leírása
Ha egy lakásban vagy egy magánházban fűtést végeznek, az alkalmazott csövek anyagán kívül figyelembe kell venni azok metszeteit is. Meghatározzák az adott időegységben áthaladó folyadék mennyiségét, ami jelentősen befolyásolja a teljes szerkezet teljesítményét. Beszéljük tovább, hogyan találjuk meg ezt a mutatót.
A csővezeték keresztmetszete és a benne lévő nyomás kapacitása
Kezdetben érdemes eloszlatni azt a mítoszt, hogy annál vastagabb a cső, annál intenzívebb a hűtőfolyadék mozgása. Az átmérő túlzott növelésével a rendszerben a nyomás olyan mértékben csökkenhet, hogy a házban a fűtés nem válik teljesen ki. Ennek elkerülése érdekében olvassa el az alábbi táblázatot, amely felsorolja a hűtőfolyadék paramétereit a leggyakoribb csőtermékek típusaira:
| Cső megtekintése | Fogyasztás, m3/ h | Sebesség, m / s | Fejvesztés, m / 100 m |
| Acél új 133? 5 | 60 | 1.4 | 3.6 |
| Acél régi 133? 5 | 60 | 1.4 | 6,84 |
| PE 100 110 × 6,6 (SDR 17) | 60 | 2.26 | 4.1 |
| PE 80 110 8,1 (SDR 13,6) | 60 | 2.41 | 4.8 |
| Acél új 245? 6 | 400 | 2.6 | 4.3 |
| Acél régi 245? 6 | 400 | 2.6 | 7 |
| PE 100 225 ± 13,4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225 - 16,6 (SDR 13,6) | 400 | 3,85 | 4.8 |
| Acél új 630? 10 | 3000 | 2,85 | 1.33 |
| Acél öreg 630? 10 | 3000 | 2,85 | 1,98 |
| PE 100 560 33,2 (SDR 17) | 3000 | 4,35 | 1,96 |
| PE 80 560 ± 41,2 (SDR 13,6) | 3000 | 4,65 | 2.3 |
| Acél új 820? 12 | 4000 | 2.23 | 0.6 |
| Acél régi 820? 12 | 4000 | 2.23 | 0,87 |
| PE 100 800 - 47,4 (SDR 17) | 4000 | 2,85 | 0,59 |
| PE 80 800 ± 58,8 (SDR 13,6) | 4000 | 3 | 0,69 |
Kiválasztási funkciók
Hogyan válasszuk ki a csőátmérőt a fűtéshez? Vessünk egy pillantást az elejére a leírásukkal.
leírás
A fűtési csövek átmérőjének kiválasztását a következő jellemzők határozzák meg:

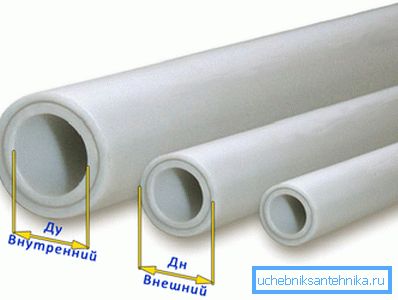

- A belső falak közötti távolság - a cső belső átmérője. Ez a legfontosabb mutató, amely bemutatja a jövőbeli tervezés teljesítményét.
- A külső falak közötti távolság - külső átmérő. Ez a következő kategóriába tartozik:
| osztály | Paraméter, cm |
| kis | 0,5-10,2 |
| átlagos | 10,2-40,6 |
| nagy | 40,6 vagy több |
- Feltételes át. A szekcióérték kerekítésre kerül, és hüvelykes egységekké alakul át.

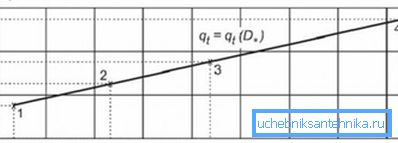

A külső és a belső átmérő közötti különbség a termék falvastagsága, amely befolyásolja a csővezeték hőátadását.
Kevesebb vagy több
A számítások után az értékek bizonyos tartományba eshetnek, melyik irányban jobb eltérés: nagyobb vagy kisebb?
A szakértők úgy vélik, hogy több okból ésszerűbb egy kis szakasz használata:
- A csővezetéken kisebb mennyiségű hűtőfolyadékot kell fűteni. Így csökken a fűtési rendszer működési költsége.
- Könnyebb elvégezni a telepítést.
- A vékony csövek alacsonyabb költsége a vastagabb mintákhoz képest.
Tipp: a számítások eredményeit nem szabad alábecsülni, mivel ez jelentősen csökkenti a fűtési rendszer hatékonyságát, és nagyon zajos lesz.
Nem szabad megfeledkezni arról, hogy az ideális sebesség 0,3 és 0,7 m / s között van.
Számítások végrehajtása
Annak érdekében, hogy megértsük a folyamat lényegét, fontoljuk meg azt a példát, hogy megtaláljuk az optimális keresztmetszetet a 20 m-es helyiségben2.
Az utasítás a következő:
- Először is megtaláljuk a kívánt hőátadás jelzőjét. Ha a falak szigetelése és a mennyezetek nem haladják meg a három métert, akkor minden tíz négyzetméteren 1 kW hőteljesítmény szükséges. Változtasson a verzióra és kapjon 2 kW-ot.
- Ezután hozzáadjuk a szükséges huszszázalékos tartalékot, ami végül 2,4 kW-ot ad.
Tipp: Számítógép használata online számításoknál javasolt. Egy ilyen program jelentősen leegyszerűsíti a feladatot, és elkerüli a tipikus hibákat.
- Ha a helyiségek ablakai vannak, akkor ugyanazt az akkumulátort legalább 1,2 kW kapacitással töltsük be. Általában közvetlenül az ablaknyílások alá kerülnek.
Fontos: a teljesítmény értéke több, de egyáltalán nem kevesebb, hiszen a rendszer nem fog megbirkózni feladatával.

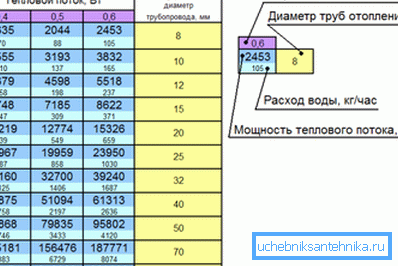

- A belső átmérővel rendelkező táblázatban a kapott teljesítményérték 2400 W. Ott látjuk, hogy a nyolc mm átmérőjű csövek alkalmasak egy adott fűtési rendszerre. A folyadék sebessége 0,6 m / s, az áramlási sebesség - 105 kg / h és a pontos hõteljesítmény - 2453 watt.
A tíz milliméteres átmérőjű csövek használata is engedélyezett, majd a hűtőfolyadék sebessége 0,4 m / s-ra csökken, az áramlási sebesség 110 kg / h-ra emelkedik, és a kapacitás 2555 W-ra növekszik.
következtetés
A fűtési cső átmérője nagyon fontos feladat, és a teljes rendszer teljesítménye attól függ, hogy helyes-e a fázis. Túl széles termékek leállíthatják funkcióik teljesítését, túlságosan vékonyak lesznek hatékonyan és zajosan (lásd még a cikk Külső átmérő csövek - minden, amit tudnia kell a méretekről).
Ezért a számítások és a döntések meghozatala során figyelembe kell venni minden részletet a maximális hatás elérése érdekében. A cikkben megadtuk az összes szükséges információt.
A bemutatott videóról ismerkedhet a további témákkal, amelyek közvetlenül befolyásolják a témát. Legyen óvatos a számításoknál!
