A csővágás végrehajtása: végrehajtási elv
Különböző célokra szolgáló csővezetékekhez az anyagokat módosítani kell, és manapság különböző töredezettség-módszerek alkalmazhatók erre, például a csövek lézeres vágására, mint az egyik legpontosabb megmunkálási alkatrész. Vannak más módszerek is, amelyek alapja flameless vágásnak nevezhető, vagyis ez azt jelenti, hogy nem használnak olyan fáklyákat, mint például gázégő vagy benzinvágó, ami jelentősen megnöveli az illesztési pontosságot.
Beszélni fogunk ezekről az egységekről, és hogyan használhatjuk őket alább, valamint bemutathatjuk a videóról szóló cikk tematikus bemutatását.
Csőtörés
Megjegyzés. A legegyszerűbb eszköz a saját kezük otthoni vágására hívható fémes fémfűrésznek. De egy ilyen eszköz csak apró keresztmetszetű profilokat vághat le, ráadásul egy vászon segítségével nagyon nehéz fenntartani egy sík vonalat az egész kerület mentén, ezért nem fogjuk ezt a módszert figyelembe venni.
A berendezések típusai

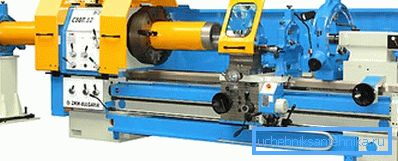

- A csövek vágására szolgáló ilyen berendezés, mint egy gép a felső képen, csővezetékek, oszlopok és a csővezetékek különböző részei feldolgozását eredményezheti, ami rendkívül fontos a geológiai kutatásban, az olaj-, gáz- és ércfeldolgozó iparban, a gépiparban. Ez a gép az alábbi paraméterek figyelembevételével kerül kiválasztásra: az orsónyílások keresztmetszete; két központ közötti távolság; a feldolgozásra szánt alkatrész maximális része; félautomatikus gép jelenléte vagy hiánya a menetvágáshoz; az ágy stabilitása.

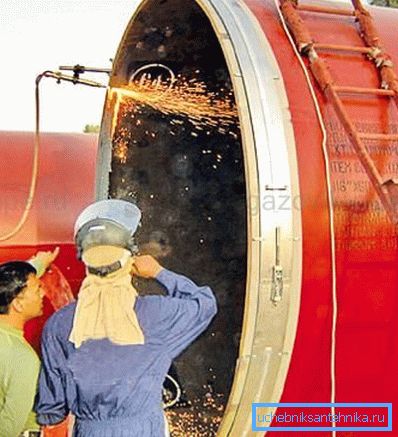

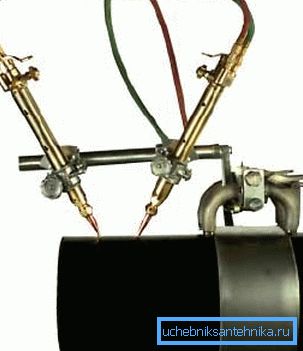

- A "MONARCH BAND MACHINE" csövek vágására szolgáló szalagos gépet akkor használják, ha a csővezeték már árokban van, vagy a feldolgozás során nincs szabad hely. Érdemes megjegyezni, hogy a rozsdamentes szalag mindössze 153 mm-t vesz igénybe, ami szinte elhanyagolható egy nagy keresztmetszethez. Az ilyen berendezéssel történő befejezéskor az átmérő 159 mm-ről 1529 mm-re terjedhet ki, és emellett a gép még a cső erősen deformált végétől is letörhető.

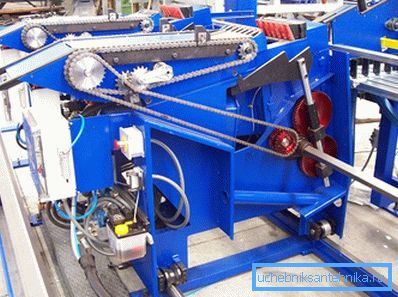

- Az ilyen állomásokat fekete és rozsdamentes acéllemezekhez használják, és itt egy apró és nagy átmérőjű, kerek, négyzet alakú és téglalap alakú keresztmetszetű csövek vágását végzik el, amelyeket automatizált állomáson fűrészelés céljából táplálnak.. Ezenkívül az automatikus vonal egy kirakodóállomással van felszerelve, amely felkészülhet készen álló töredékekre.
| átmérő | mm | 10-100 |
| Négyzetes és téglalap alakú keresztmetszet | mm | 1010; 6585/1510; 10060 |
| Falvastagság | mm | 1-5 |
| hossz | mm | 4000-8000 |
| Vágás hossza | mm | 340-8000 |
| Hajtás (motor) teljesítmény egy fűrészfej számára | kW | 3.3 |
| Lemezátmérő | mm | 270-350 |
Automatikus lemezvágó vonal

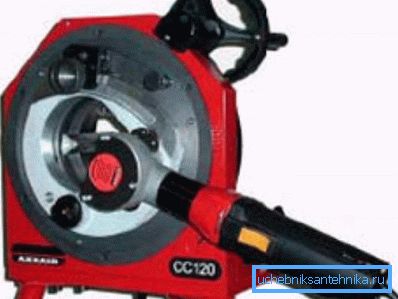

- Az Axxair CC121fs képes a merőleges vágásra sorompák nélkül, a maximális eltérés 0,25 mm, és a bilincs segítségével elkerülhető a deformáció, még vékonyfalú csövek vágásakor is. Az ilyen mechanizmusok meglehetősen tömörek és alacsonyak, ezért nem csak a műhelyben, hanem az építkezésen is használhatók. A CC sorozat egy forgórendszer kézi kerékkel van felszerelve, amely megkönnyíti a vágási folyamatot, és ezenkívül orbitális hegesztéssel is kiegészül.
- Egy csőszerszám, mint a FIN&A FICEP-et a méret, a különböző formák vágása, valamint a letörés érdekében töredezettségre tervezték.
| Modell, sorozat | PB |
| CNC tengely (darab) | 6 |
| Lehetséges átmérő (mm) | 060-01420 |
| Falvastagság: légplazma (mm) | 5-25 |
| Falvastagság: gáz (mm) | 5-10 |
| Lehetséges hossz (mm) | 800-12000 |
| Maximális tömeg (kg) | 6000 |
| Lehetséges keresztezési szögek | 20p -160 ° C. |
| Szorító eszköz | 5 megragad |
| Lejtés szögben | 30 ° -150 ° C |
| Elektronikus csipesz tartó | 1 készlet |
| Hosszirányú mozgás (Y tengely): löketérték max. Pozicionálási sebesség pozicionálási pontossága | 12 000 mm 10 000 mm / min 0,3 mm |
| Mozgás előre-hátra (X tengely): maximális löketszám Pozícionáló sebesség pozicionálási pontossága | 600 mm 1500 mm / min 0,2 mm |
| Mozgás felfelé és lefelé (Z1 tengely): legfeljebb pozíciósebesség Pozicionálási sebesség pozicionálási pontossága | 560 mm 1500 mm / min 0,2 mm |
| Csővezeték forgása (tengely?): Forgási szög forgási sebessége pozicionálási pontosság | Nem korlátozva 0-8 fordulatszám 0,2 ° |
| Fáklya sugárirányú löket (tengely: 1): a dőlésszög dőléssebességének pozicionálási pontossága | ± 45 ° 0-18 fordulat / perc 0,2 ° |
| A fáklya dőlésszöge (2-es tengely): a dőlésszög hajlítási sebessége a pozicionálási pontosság | ± 60 ° 0-18 fordulat / perc 0,2 ° |
| Színes érintőképernyő | 1 készlet |
| Gázvágó fáklya | 1 készlet |
| Csőtartó modul | 6 db |
Műszaki adatok FIN&FICEP
lesarkítás
Magyarázat. A felső ábrán az érték: a az eltávolítás szöge; P buta dobogás; d - vágás vagy lábszár mélysége; w - vastag szélesség; H a teljes vastagság.
A munkadarabot csak háromféleképpen lehet letörölni - X formájú, Y alakú és J-alakú módszerek, amelyek szintén címkézhetők V, K, Y betűkkel - az utasítás lehetővé teszi (lásd még a cikket Öntöttvas csövek szennyvízhez: előnyöket és különféle szerelési technikákat).
A lehúzást kétféle módon hajtják végre: mechanikus és termikus, és a módszer kiválasztásában a fő szerepet nem az ár, hanem a végeredmény. Ezért a legelőnyösebb módszert mechanikus feldolgozásnak nevezhetjük, mivel ebben az esetben a feldolgozási folyamatot nem befolyásolja az anyag kémiai és fizikai tulajdonságai.
Annak ellenére, hogy a mechanikai eljárás időigényesebb, nagy előnye van - a termikus befolyásoló zóna teljes hiánya, bár a hőkezelés sokkal olcsóbb és a saját kezeivel is megtehető.
következtetés
Amint azt Ön is megértette, a csövek lüktetlen vágása, feldolgozása (lekerekítése) sokkal drágább, de a feldolgozás minősége változatlanul megnő. Természetesen, ha egyszerű vízvezetéket vagy fűtést szerelnek fel, akkor a nagy pontosság használhatatlan, de az ipari termelésben nagyon fontos (lásd még az öntöttvas csövek típusát és 4 alapvető működési szabályt).
