A csövek belső átmérője: a legfontosabb paraméter egy
Az ilyen érték, mint a csövek belső átmérője, lehetővé teszi a különféle műszaki kommunikáció átviteli kapacitásának pontos számítását. Ez a paraméter standardizált, ezért jelentősen leegyszerűsíti a tervezők munkáját.

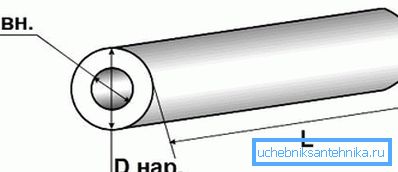

Minden paraméterváltozás
A szekció számos változatban szabványosított:
- A feltételes átutalást Dy vagy Du jelöli. Ezt a paramétert milliméterben vagy hüvelykben kell kiszámítani - acél esetén (ezután lekerekített).
- A névleges átmérő lényegében megegyezik az első paraméterrel. Dn / Dn jelöléssel van jelölve.
- Külső méret Dh.
- Az acélcsövek (D) belső átmérője és a polimer megfelelője a legfontosabb.
A fenti paraméterek mellett az anyag falának (h) vastagságát is a számításoknál alkalmazzák.

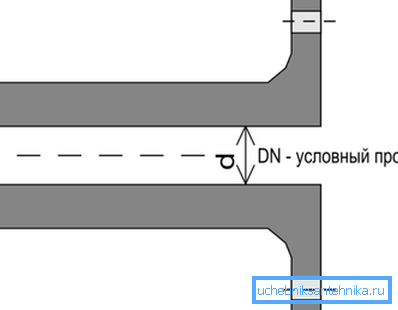

Mi a feltételes passz
A névleges áthaladás megközelítőleg megegyezik a csőszakasz keresztmetszetével. A tervezés során kiszámításra kerül a hálózat sávszélessége.
Figyelj! A szabvány által meghatározott feltételes értékek átsorolása. Ezek kiszámítása úgy történik, hogy a rendszer kapacitása az egyik lépésről a másikra 60/100% -kal nő.
Méretüket a GOST 28338/89 "Csővezetékek interfészei és szerelvényeik szabályozzák. Névleges méretű sorok. Az alábbiakban olvashatunk a dokumentumból.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
A koncepció megfejtése
A "feltételes áthaladás" kifejezést a kommunikáció helyének megőrzésére vezették be, ami a tervezési számításokhoz szükséges feltételeket teremt.
Figyelj! Ez a koncepció utasítást jelenti az átlagos munkaszakasz szabványos sorozatának értékeihez képest. Azonban a cső tényleges belső átmérője 30 mm, stb., Általában nem egyenlő a névleges analógal.
Tehát, anyagok a külső bura 160 és a fal vastagsága 8, a tényleges méret belül van azon 144, falakkal 6 - 150. De itt, és van egy névleges távolság 150.
Igaz belső rész
- Az elemek tényleges munkaterülete függ a falak vastagságától.
- A legtöbb esetben a víz és a gázvezeték anyagai vannak a belső oldalon, a többi típus - kívülről.
- Az acéltermékek, amelyek a gyártás technológiáján alapulnak, azonos külső dimenziókkal rendelkeznek.
- A nagynyomású vízellátó rendszer megbízhatóságának biztosítása érdekében növelni kell az elemeinek falainak vastagságát. Ebből kiindulva munkaméreteik eltérnek a feltételes átjárástól.
Például egy hálózat egy külső kijelző 275, és a fal vastagsága 9 mutat igazi belső borítékot 257. Egy hagyományos belső átmérőjű PVC cső - 250 mm-es, határozza meg a legközelebbi értéket a standard sorozat.
Az alábbiakban az acéltermékek méreteinek táblázata és a műanyag vízvezetékek analógokra való megfelelése. Ez lehetővé teszi, hogy pontosan kiválasszon analógokat kombinált rendszer tervezésénél.
Ebből látható például, hogy a fém-műanyag 20 cső belső átmérője megfelel egy 26 külső méretű acél analógnak.
| Feltételes át | Külső rész | ||
| Varróelemek | Acél zökkenőmentes termékek | Műanyag analógok | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26.8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75,5 | 76 | 75 |
| 80 | 88,5 | 89 | 90 |
| 90 | 101,3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Az elem munkaterületének meghatározása

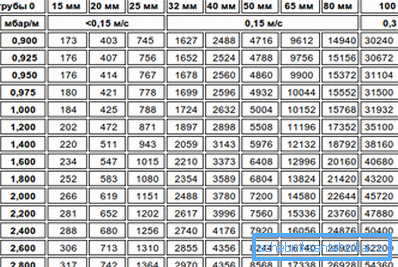

Az alkatrészek permeabilitásának pontos meghatározásával kiszámíthatja az általuk továbbított anyagok mennyiségét a hálózaton keresztül.
Hidegvízzel végzett keresztkommunikáció kiszámítása
Mennyi anyag hiányzik az egységnyi idő alatt, meghatározza a 25 mm-es cső belső átmérőjét.

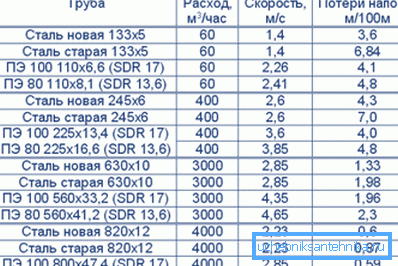

A termékek átjárhatósága az alábbiaktól függ.
- Munkaterülete. Ha túl kicsi, akkor a rendszer falainak hidraulikus ellenállása megnő, és a munkaeszköz áramlása gyengülni fog.
- Nyomás a műszaki kommunikációban.
- Kommunikációs hossza. Minél hosszabb, az erőteljesebb súrlódás erősebb.
- Az anyag simaságának mértéke. Minél magasabb, annál gyorsabban halad át az anyag a rendszeren.
- Az elemek életkora, vagyis a falakon lévő betét mennyisége. A használt anyagok ára alacsony lesz, de a hatékonyság csökken.
- Az átmenetek száma az egyik dimenzióról a másikra, valamint a fordulatokra.
Háztartási rendszer esetén egyszerű képletet alkalmazhat. Az elemek optimális belső keresztmetszetének kiszámításához ismernie kell a víz költségét, valamint az áramlási sebességet:
D = v (4-P-1000 / • v).
itt:
- P jelentése vízfolyás;
- ?= 3,14;
- v a munkakörnyezet mozgásának sebessége 0,7 / 1,2 m / s. 32 mm-es és 1,5 / 2 m / s-es szakaszok analógjaiban. a termékek hangosabb nagyságrendű.
Fűtés analógok
Ha a fűtési rendszer kézzel történő elvégzéséhez szükséges, az elemek szükséges permeabilitását úgy kell kiszámítani, hogy télen minden nappali egyenletesen melegedjen.
A fűtési termékek kiszámításához a következő képlet áll:
D = v (? Q) / (v • Dt).
A karakterek itt:
- D a kívánt érték;
- szám? egyenlő 3,14;
- Q a kW-ban kifejezett hőáram;
- v a munkakörnyezet sebessége, m / s-ban;
- Dt a hőmérséklet-különbség (Celsius fok) a bemeneti / kimeneti hálózaton.
Így kideríthetjük például a fém-műanyag 16 cső belső átmérőjét a padlófűtés rendszere számára.
következtetés
Az anyag feltételes térének értéke nagyon fontos. Helyességét az általa választott függ a hatékonyság és tartósság épületgépészeti (lásd még a cikk Pipe inch menet - jellemzői és módja szeletelés).
A jelen cikkben szereplő videó további információkat tartalmaz a témáról.
