A csövek csatlakoztatásának népszerű módja - részletes

Fűtési rendszer, szennyvízcsatorna és vízellátás telepítésekor elengedhetetlen, hogy megoldja a csővezetékek problémáját. Ebben az esetben figyelembe kell venni a csővezeték anyagát, a rendszer feltételeit és sok más paramétert. Különböző létező kapcsolódási módszerek tanulmányozása során nem feltétlenül szükséges a leginkább kedvelt lehetőségeket figyelembe venni.

Csőcsatlakozási osztályozás

A kényelem érdekében az összes csővezeték-kapcsolat két nagy csoportra osztható:

• szétválasztható - lehetőség van a kötés szétszerelésére saját kezével anélkül, hogy az anyag sértetlenségét megsértené. A menetes csatlakozás klasszikus példaként tekinthető ebben a csoportban, a szálakat a csővezetékek széleihez vágják, és ha szükséges, a csomópont könnyen szétszerelhető;

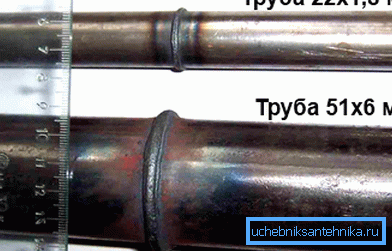

• osztatlan - szétszerelés lehetséges, de a csővezeték anyaga szenved. Ebben az esetben egy hegesztett kötés szolgálhat példaként. A fém hegesztése nem teszi lehetővé a csővezeték szétszerelését a jövőben, csak darabokra vágható.

A javasolt osztályozás túl általános. És ha állandó ízület esetén nincs sok lehetőség (hegesztés, ragasztás vagy zokni), akkor a levehető ízületek kategóriájában számos érdekes módszer létezik.

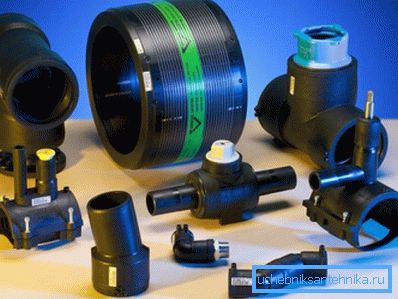

Népszerű csővezeték-típusok

A praktikusság mellett a dokk típusának megválasztása során figyelembe kell venni az anyag tulajdonságait, valamint a csővezeték működési módját is. Például a magánházban lévő szennyvízcsatorna nyomásmentes üzemmódban működik, így a szokásos csengődoboz megfelel.

De a fűtési rendszer telepítése esetén valami megbízhatóbb lesz. A leggyakoribb módszerek a következők.

vegyület menetesen

Ez klasszikus módszernek tekinthető, amelyet évtizedekkel ezelőtt használt.

Az utasítás azóta nem változott, az alábbi sorrendben kell eljárnia:

• felszerelést végzünk, és a csőre olyan jelzést készítünk, amelyre a szál elvágásához szükséges;

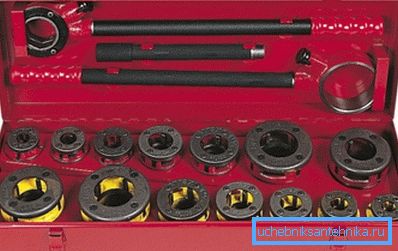

• Valójában faragott. A kényelem érdekében a csővezetéket rögzíteni kell egy vice-ben, a legkisebb torzítás a lemezen, amikor a szálak vágása szivárgást okozhat a jövőben;

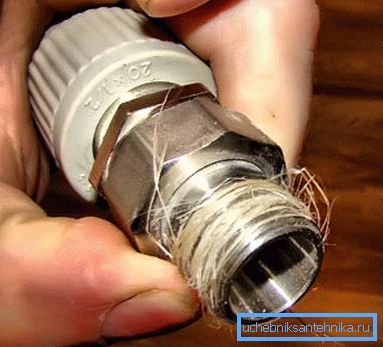

• alátétet végeznek - egy lenvászon vagy bármilyen szintetikus tömítőanyag egyszerűen feltekerhető a menetre. Az ára minimális, és az ízület szorongása jelentősen megnő;

• a csavart a szerelvényre csavarják. A csövek menetes csatlakozása a dugasz kategóriájához tartozik, ami megkönnyíti a csővezeték lebontását és tisztítását.

Figyelj! A menetelés kissé gyengíti a keresztmetszetet. Ezért a lehető legtöbb mechanikai hatást kell elkerülni.

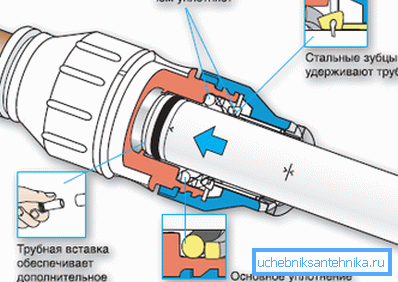

Szorító (rögzítő) szerelvény használata

Az ilyen szerelvény használata lehetővé teszi a csövek összekötését különböző anyagokból. A csatlakozás leválasztható, ami szintén a csatlakozóelemek előnyeinek tulajdonítható.

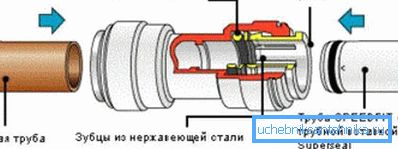

A különböző anyagok összekötésére szolgáló csővezetékek csatlakozójának használata során egyrészt a kötés tömítettségét egy kupakanyával és egy tömörítőgyűrűvel érik el, másrészt pedig egy tömítőgyűrű segítségével.

A dokkolás a következő sorrendben történik:

• egy kupakot és egy tömörítőgyűrűt helyeznek a csőre (ebben a sorrendben);
• akkor az anyát meghúzzuk, a gyűrű deformálódik és szorosan nyomja a csővezeték végét a szerelvény végéhez;
• másrészt a csövet egyszerűen behelyezzük a fogantyúba, és visszahúzzuk, amíg meg nem áll. A tervezés elegendő nyomást eredményez rajta, így garantálja a kötés erejét.

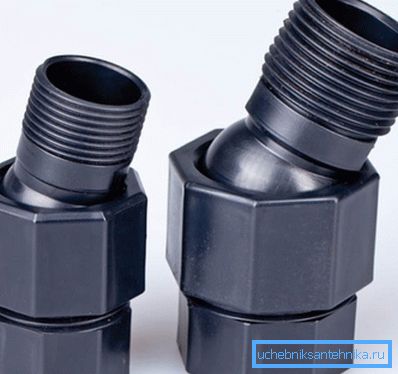

Mobil kapcsolat

Néha a szokványos szerelvények nem engedik meg a kívánt szögben történő dokkolást. Ebben az esetben egy forgócsövet használhat. Ez az összekapcsolási módszer hasznos lesz az is, hogy a dőlésszög könnyen megváltoztatható anélkül, hogy a csővezeték egy részét lebontanák.

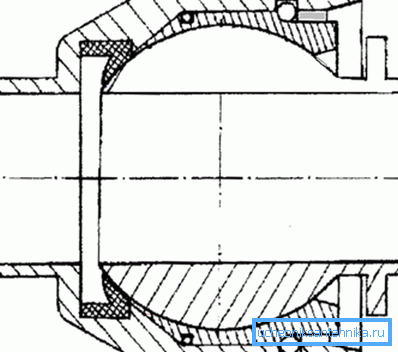

Az ilyen kötőelemeket már összeszerelték, és a mobilitást az aljzat szokatlan konstrukciója miatt érik el. Maga a csengő elég széles, és a benne lévő cső része gömb alakú. A csővezeték vége és az aljzat belső felülete közötti tér tele van gumibetétekkel és egy kenőanyag réteggel.

Figyelj! Az ilyen típusú dokkolás erőforrása korlátozott (a gyártó jelzi a garantált fordulatok számát), ezért nem szükséges a csővezeték elhajlása, vagy megdöntése.

Ami a forgási szöget illeti, általában a 40-50 ° tartományban van. Nagy fordulási szögek megnehezítik a forgó alkatrész kialakítását, és veszélyeztetik a kötés tömítettségét. A korrozív folyadékok szállítása nagymértékben lerövidíti a zsanér élettartamát.

Magas nyomású cső

Alig van szükség nagynyomású munkavégzésre otthon (a vízellátás nyomása nem tekinthető ilyennek). Az iparban azonban gyakran folyadékokat szállítanak jelentős nyomás alatt, ami szigorúbb követelményeket támaszt az ízületek számára.

A nagynyomású csőszerelvények, amelyek nagy számú fordulattal és szerelvénnyel vannak felszerelve ezeken a helyeken, alacsony megbízhatóságot mutatnak a csővezetékhez képest, minimális számú fordulattal.

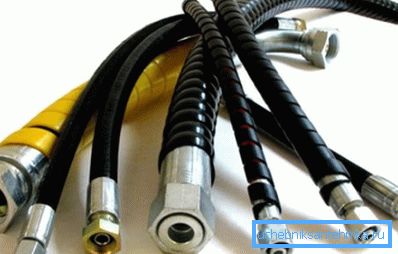

A probléma megoldásához gyakran használnak nyomótömlőket - nagynyomású tömlőket. Kívülről egy ilyen hüvely úgy néz ki, mint egy hagyományos gumitömlő, mindkét oldalon fémszerelvényekkel.

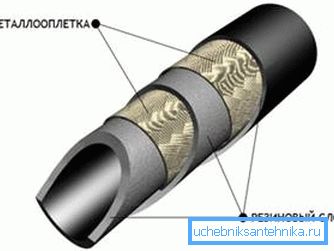

A megjelenése ellenére az RVD designja bonyolult. A hüvely egy speciális gumi belső rétegből áll, és az erősséget a fémszálakból álló elektromos keret biztosítja. Gyakran számos ilyen teljesítménykeret létezik.

Az ilyen ujjak fő előnye, hogy a menet sima és a folyadék áramlási ellenállása minimális. A tömlők végei a fémvezetékekhez csatlakoznak a csővezetékhez.

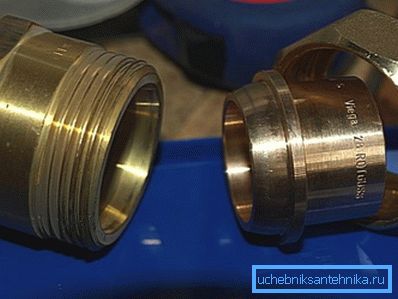

Amerikai - egyszerűség és megbízhatóság

Bármilyen típusú csőcsatlakozásnak megbízhatónak kell lennie, és lehetőség szerint lehetővé kell tennie a csővezeték szelvényének lehető leggyorsabb lebontását a csővezeték többi részének szétszerelése nélkül. Ezeket a paramétereket egy amerikai versenyen kívül.

A csővezeték 2 részének ilyen módon történő rögzítéséhez 2 menetes szerelvényre van szükség (ezek egyike korlátozó gallérral), gumitömítéssel és kupakanyával. A csővezeték végein belül legyen belső menet.

Az amerikai csőszerelvényt a következő sorrendben végezzük:

• a külsõ menettel ellátott részt csavarozzuk a csõvezetékre a belsõ menettel;
• miután a kar elfordul a gallérral, fel kell szerelni egy tömítőanyagot és egy kupakanyát, amely után a szerelvényt rá kell csavarni a csőre;
• azt követően csak a visszacsapóanya külső menetéhez húzza meg a lepattintható anyát.

Figyelj! A legtöbb más típusú dokkolással ellentétben, a csővezeték egy részének leszereléséhez nem szükséges teljesen szétszerelni. Az egész szerelési / szétszerelési folyamatot csak egy anyával végezzük.

Tavrovoy kapcsolat

A T-csőcsatlakozások lehetnek derékszögben vagy éles szögben, akkor szükséges, ha egy másik csövet be kell illeszteni egy meglévő csővezetékbe. Példaként említhetjük, hogy a lakásból a felemelőhöz vezető összekötő csatorna van. Kétféle módon nyithat be kötést - speciális szerelvényekkel vagy hegesztéssel (ha a csövek fémesek).

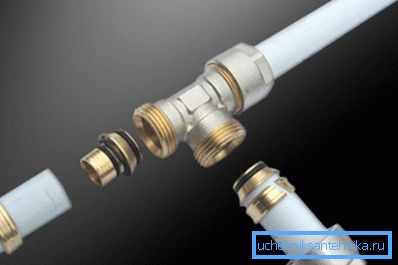

Ami a szerelvényeket illeti, ehhez pólókat és kereszteket használunk, ezek az elemek lehetővé teszik, hogy összetett csomót hozzon létre. Ilyen kapcsolatot egy teával bármelyik leírt módszerrel végrehajthatunk. Használható krimpelő szerelvény, PP hegesztés (polipropilén cső esetén), aljzat csatlakozás (ha szennyvízről beszélünk) stb.

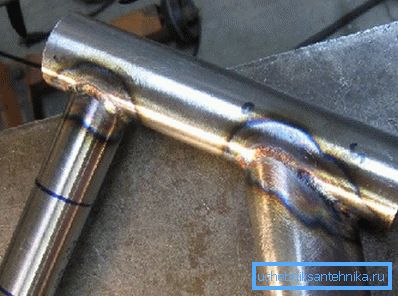

A fémcsövek behegesztése hegesztéssel ritka és meglehetősen nehéz a kezdő vízvezeték-szerelő számára. A fő probléma itt az, hogy helyesen jelölje meg a kivágást a csőre, amelybe össze kell ütni, és a csővezeték végén, amely csatlakozik.

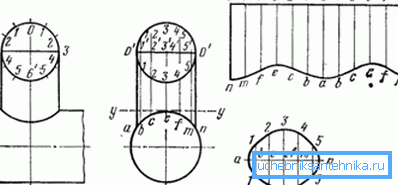

A probléma megoldásához speciális sablonokat használhat, amelyekben az átmérőtől függően vannak olyan görbék, amelyek a kivágás kontúrját jelölik, speciális jelölési programokat is használhat.

  Figyelj! Ha a vágások nem tökéletesen illeszkednek, akkor a repedéseket fémdarabokkal kell sütni, ami hátrányosan befolyásolhatja a feszességet. Ezért a jelölést kell összpontosítani.

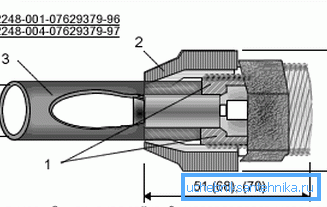

Bimbócsukló

A csövek csatlakozója a levehető osztályhoz tartozik, és a tényleges szerelvényből (egy hagyományos menetes hüvely és egy korlátozó váll), egy tömítőgyűrűből és egy kupak anyából áll.

A csővezeték szakaszainak csatlakozásának sorrendje némiképp hasonlít az amerikaiakra:

• A szerelvényen (menetes hüvellyel) be kell helyezni a tömítőgyűrűt és a csavaranyát;
• ezt követően a szerelvény csavarja a menetes csőre;
• a csatlakozás befejezése után csak a csavaranyát a csőcsatlakozóra vagy egy másik csővezeték végére csavarja.

Ezt a módszert gyakran használják, amikor egy mérőeszközt be kell ágyazni egy meglévő rendszerbe. A szerelvény kényelmes, mert szinte nincs korlátozás az összekötendő elemek átmérőjénél, a tömítettség biztosítása érdekében elegendő egyszerűen kiválasztani a fojtótekercs szükséges átmérőjét.

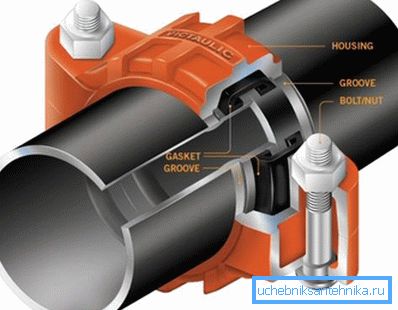

Fugázási kapcsolat

Ez a típusú kapcsolat tekinthető az egyik legegyszerűbbnek. A csövek hornyos csatlakozása a hegesztett, leválasztható csővezeték-típusok kategóriájához tartozik.

Gruvlok - a szokásos kapocs, amely lehetővé teszi, hogy gyorsan egy teljes 2 csőbe illeszkedjen. Ennek az elemnek a kialakítása meglehetősen egyszerű - egy műanyag tok, amely belsejében gumi tömítés és csavarok mindkét oldalon. A csavarok meghúzása megteremti a szükséges nyomást, a gumi mandzsetta a csővezeték felületéhez szorosan deformálódik, ezáltal biztosítva a csukló feszességét.

A laza csőcsatlakozás a legjobb megoldás a csővezeték karbantartás szempontjából. A csavarok bármikor lazíthatók, a bilincs eltávolítható és a sérült csőszakasz tisztítható vagy cserélhető.

Egyes hornyok felépítése egy kicsit bonyolult, és kiterjedése az egész kerület körül. A csővezetéknél egy bizonyos távolságra a csuklótól egy horonynak kell lennie, a dokkolásnál a horonyon lévő kiemelkedés behatol ebbe a horonyba, további közös erőt biztosítva.

A végén

Nem lehet csővezetéket elhelyezni anélkül, hogy találkoznánk az egyes szakaszok egyesítésével. Különböző lehetőségek közül kell választani, amelyek mindegyikének saját előnyei és hátrányai vannak. A cikk rövid áttekintést nyújt a népszerű csővezeték-dokkolási módszerekről.

A kezdő vízvezeték-szerelő segítségével ez az információ képes meghatározni a legjobb megoldás a telepítéshez. A videó ebben a cikkben néhány leválasztható kapcsolatot ismertet.
