A csövek fűtése fűtőkábellel: hogyan történik a folyamat

A vidéki házak építése során előzetesen meg kell adni a kommunikáció szigetelésére vonatkozó intézkedéseket (temetkezés a föld alatt a fagyáspont alatt, ásványgyapot szigetelés, polisztirol hab, polietilén hab), de néha ez nem minden. Lehet, hogy találkozik egy sekély árok, csövek fut keresztül fűtetlen helyiségben, és ilyen esetekben lehet menteni egy fűtőkábel a csővezetékek.

Az alábbiakban megnézzük, hogy mi az, milyen módon van felszerelve, és megmutatja a videó ebben a cikkben is.

Csővezeték szigetelés

Fűtőkábel

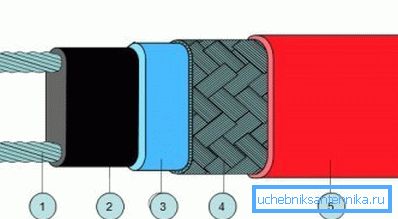

• A csövek fűtésére önszabályozó fűtőkábel szalagmelegítő formájában készül, ahol a félvezető polimer mátrixot két párhuzamos vezetővel fűtik. Érdemes megjegyezni, hogy ilyen kábel beszerelésekor az utasítás lehetővé teszi, hogy bárhová elzárja a csatlakozást, anélkül, hogy a hideg zóna felmerülne. Ezenkívül egy ilyen szalagos kialakítás képes szabályozni az egyes szakaszok által létrehozott hőmennyiséget, ezért az ilyen kábel elvileg nem éghet.
• A módosított poliolefin kettős szigetelésének köszönhetően a készülék mechanikai védelmet (kopás, ütés), védelmet nyújt az aktív vegyszerek ellen, vízállósággal és nagy dielektromos tulajdonságokkal rendelkezik.. Nem szabad megfeledkezni arról, hogy az ilyen ellenállásos eszköz ára sokkal magasabb, mint a PNSV ára, de gyakorlatilag nincs szükség állandó felügyeletre, hiszen a beállítás önmagában történik.

Mit kell figyelembe venni a teljesítmény kiszámításakor?

A megfelelő ellenállókészülék kiválasztásához alapvetően három fő tényezőt kell figyelembe venni: 1) a harmadik fél hőszigetelésének ereje; 2) az anyag, amelyből a csövet készítik; 3) a csővezeték átmérője.

Megjegyzés. Ha a csőben lévő vízellátáshoz fűtőkábelt szereltek fel, ez nem jelenti azt, hogy már nincs szükség szigetelésre. Ha további szigetelő ásványgyapotot, polisztirol habot vagy polietilén habot készít, akkor jelentősen csökkenti a hőveszteséget, ezért a villamos energia ára is kisebb lesz.

felszerelés

Megjegyzés. Ha a cső belsejében található szennyvíz fűtőkábelje, akkor bármilyen kupakkal megvásárolható, de a vízellátó rendszerhez a fluoropolimer szigetelésnek jóvá kell hagynia az élelmiszer-alkalmasságot.

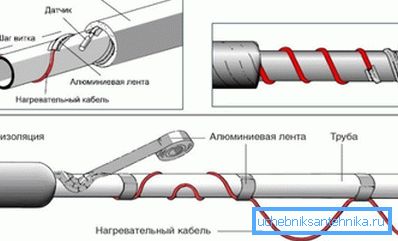

Két fő módja van a csövek önszabályozó fűtőkábelének - beltéri és kültéri installációnak. De az utóbbi eljárásnál vannak olyan lehetőségek, amelyek közül az egyik a felső ábrán látható, így egyenes vonalban köthető a cső egyenes vonalában, mindkét oldalra ráhelyezhető, ráadásul hullámos vonalra vagy spirálra szerelhető.

De ezeket az opciókat főként akkor használják, ha szennyvíz vagy vízellátás már be van vonva, és a fagyasztással kapcsolatban problémák merülnek fel, ráadásul ilyen fűtőszalagot használnak a tetők téli fűtéséhez (jegesedés elleni védelem).

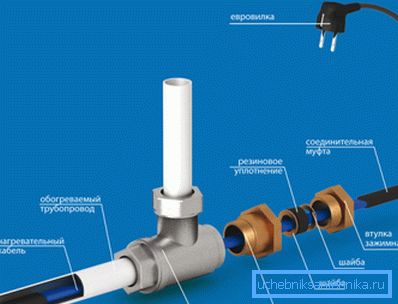

Mielőtt ilyen készüléket vásárolna, gondoskodnia kell arról, hogy azt a vágáshoz szánt készlettel együtt adják el, amely tartalmaz egy csatlakozót és egy tömítést, amely védi a kábelt a beléptetett víz belsejéből a szigetelés alatt. Ezenkívül a fűtőkábel beépítése a cső belsejébe a csatlakozó első beszerelésével kezdődik, majd a tömlő szorosan illeszkedik a héjhoz.

Kívánatos, hogy ezt elvégezze, mielőtt a végeket vágja - így megkönnyíti a folyamatot - sokkal kényelmesebb és gyorsabb.

Miután a saját kezével felhúzza a tengelykapcsolóját és a mirigyét, elkezdheti a vágást, és erre a 100-120 mm-es széltől kell visszavonulni. Először vágjuk el a szigetelést a kerület mentén, de csak azt vágjuk meg, nehogy károsítsuk a képernyőt - vágás után hajtsuk meg többször a kábelt ezen a helyen, és a vágás teljes lesz.

Ezután vágja el a szigetelést és távolítsa el (a szélekkel elválasztható egy késsel - sokkal kényelmesebb).

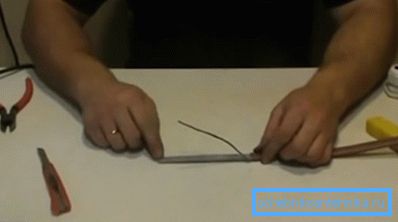

Miután eltávolította a szigetelést, akkor előtted egy árnyékoló zsinórra lesz szüksége, amelyet szét kell szaggatni és csavarni, ahogyan a fenti képen is megtörténik - később a földeléshez csatlakoztatja. Most szabaddá kell tenni a fűtő mátrixot, és ezt meg kell tenni, visszavonulni a 15-20 mm-es felső vágás szélétől, és nagyon óvatosan, hogy ne károsíthassa magát a mátrixot, majd a peremet a héjat felhúzza, de a folyamat pontosan megegyezik a felső réteggel.

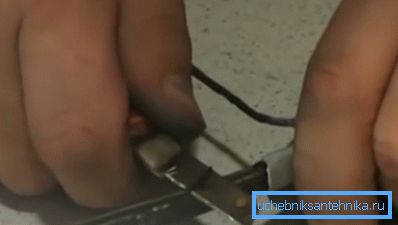

Most már elérted a mátrixot, és meg kell tisztítanod a vezetékeket a csatlakozáshoz úgy, hogy a kagylót késtől eltávolítod, de ez kicsit nehezebb a két felső szigetelőréteghez képest, amelyet megszabadult. A fogantatás végrehajtásához bontsa ki a szalag szélét, és óvatosan távolítsa el a műanyagot, éppen úgy, ahogyan ceruzát élesít - látható a folyamat egy töredéke a felső fotóban.

Húzzon le egy ilyen söpörést két oldalról, és óvatosan húzza meg a drótokat, hogy elterelje őket, hogy levágja a már felesleges héjat - természetesen vághatja a mátrixot középen, de figyelembe véve a merevségét, ez nagyon nehéz lesz számodra.

Most egy speciális kétcsatornás fúvókát helyezünk a készletből a csupasz vezetékeken, de először töltsük be a tömítőanyagot a lyukakba, hogy biztosítsuk a vízzárást (a beszerelést követően, majd a tömítőanyagot ismét a lyukakhoz adjuk). Mindegyik magon (a képernyőn) ugyanabból a készletből műanyag csövekbe kerülnek, és a magok végein fémcsövek vannak, amelyeket fogóval vagy sorkapoccsal rögzít.

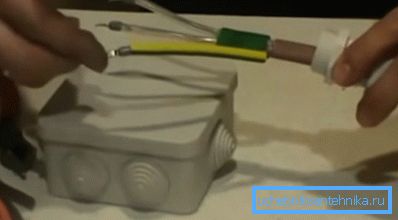

Most a kábel készen áll egy pajzsra vagy egy speciális dobozba való bekötésre, mint a felső fotó.

Megjegyzés. A kábel hátsó végét le kell zárni. Ehhez távolítsa el a 20-25 mm-es felső szigetelést, hagyja 5-7 mm-t a képernyőn, és 5 mm-rel rövidítse le az egyik mátrixvezetéket - nincs rövidzárlat.

Felfelé helyezi a hő zsugorodását a készletből, és egy mérkőzéssel felmelegíti.

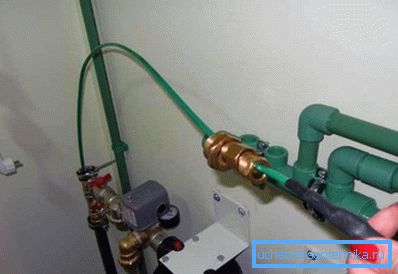

Most az önszabályozó fűtőkábelt be kell nyomni a csőbe a szerelvényen keresztül, csatlakoztatni kell a csatlakozókat és a talajt az áramforráshoz, és elkezdődik a fűtési folyamat.

következtetés

A fűtőkábel teljes beépítése a cső belsejében nem sok időt vesz igénybe - a vágás sokkal nagyobb figyelmet és munkaerőköltséget igényel. Pontosan ugyanaz a módszer a szalagfűtő csatlakoztatására és a tetőre történő beszerelésére (itt találja meg a kábelt különféle típusú csövekbe).
