A gázkazán csatlakoztatása a kéményhez

A gázüzemű fűtőberendezés összetételében lévő kéményt jól ismert módon használják az égéstermékeknek a kazánból történő eltávolítására, és egy különleges tengely, amelynek belsejében cső van. Ebben a cikkben tárgyaljuk, hogyan kell a gázkazánt a kéményhez csatlakoztatni.

Magának a kimeneti csatornának a tervezéséhez, valamint a gázberendezéshez való csatlakoztatásának sorrendjéhez számos követelményt nyújtanak be, amelyek a következők:

• a függőleges kéményszakaszokat lejtés nélkül kell felszerelni;
• a füstcsatornában nem szabad semmiféle korlátozás vagy bővítés;
• a gyártás során speciális hőálló anyagokat kell használni, megakadályozva a repedések és mechanikai sérülések kialakulását a szerkezet falain;
• a kémény kialakítása nem lehet több, mint a kiömlőcsatorna 3 könyve;
• a gázkazánhoz történő csatlakoztatáskor speciális tömítőanyagokat kell használni, amelyeket magas hőmérsékleten történő működésre terveztek;
• A kiömlőcsatorna paraméterei (a cső magassága és átmérője) meg kell felelniük a működő kazán jellemzőinek, ami előfeltétele a szükséges tolóerő eléréséhez.

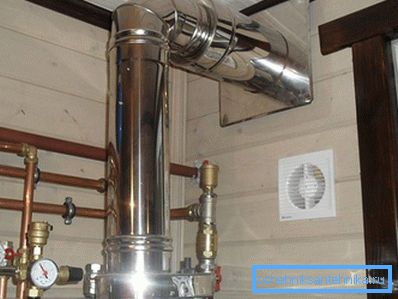

Outlet Channel eszköz

A gázkazán megfelelő bekötése csak akkor lehetséges, ha előzetesen megismerkednek az égéstermékek kibocsátásának tipikus csatornáival. Az ilyen csatornák rendezésére rendszerint a következő előregyártott részeket használják:

• speciális kialakítású adapter, amelyen keresztül a kazán csatlakozik a kéményhez;
• a cső alsó részén szerelt és a kémény ellenőrzésére és időszakos tisztítására szolgáló speciális ellenőrző nyílás;
• tartóelemek a bánya vagy a falak szerkezetének rögzítésére.

Ezenkívül a szerelési munkák megszervezéséhez olyan előregyártott csővezetékek és kötőelemek, például kanyarok, bilincsek és pólók szükségesek.

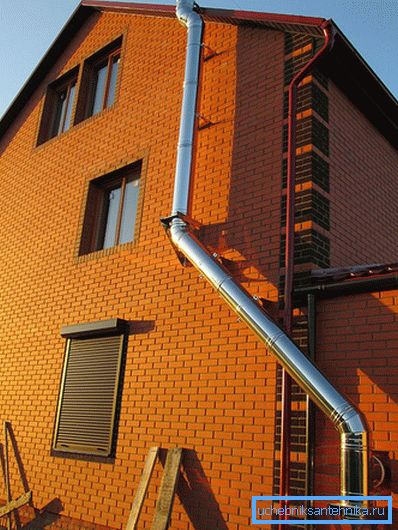

A kémények típusai és a telepítés követelményei

A gázkazánhoz csatlakoztatott füstgáz kivezetés mind a lakóépület belsejében, mind a külső szerkezeti elemei szerint helyezhető el, ami lehetõvé teszi, hogy az osztály összes ismert struktúráját belsõnek és külsõnek osztályozzák.

Mindegyik típus esetében szabványos specifikációkat dolgoztak ki, amelyeket a kémény nem szabványos végrehajtása esetén is követni kell. E szabványok fő követelményei a következők:

1. A kémény csatlakoztatásának bármely rendszerével a vízszintes szakaszokat a kazán felé némi előfeszítéssel (legalább 3 fok lineáris mérőóránként) kell elhelyezni.
2. Az ehhez a kéményhez csatlakozó más fűtőberendezések több cső kombinálásával elfogadhatatlan. Ez vezethet a csatorna túlterheléséhez és az égési termékek behatolásához a fűtött helyiségbe.
3. Tanácsos a beépítési munkálatokat csak a kéményi paramétereknek a gázkazán tulajdonságainak való megfelelésével kapcsolatos kérdések alapos tanulmányozása után folytatni.
4. A számítások során el kell végezni azt a tényt, hogy a kémény szokásos magassága rendszerint nem haladja meg az 5 métert. Lapos tetőszerkezet esetén a kiömlőcsatorna felső része legalább 1,5 méterrel emelkedjen a tető felett.

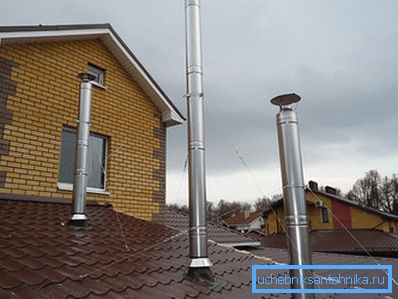

5. A külső csatorna magassága, bizonyos távolságra a tetőtől, rendszerint a gerinc szintje határozza meg. Ugyanakkor a kéménycsőnek, amely a gerinc fölé emelkedik 2 méternél hosszabb ideig, ezenkívül rögzíteni kell kábelkiterjesztésekkel is.

A külső és a belső szerkezetek elrendezésének kisebb eltérései vannak, amelyeket részletesebben a következő szakaszokban tárgyalunk (például acél kémény).

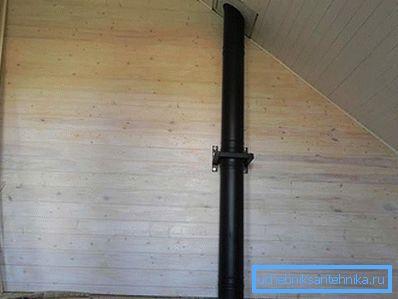

A belső kisülési csatorna telepítése

A belső kémény felszerelése a rakás útjának jelölésével kezdődik, amely során a füstcsatorna áthaladásának helyeit a tetőn és a meglévő mennyezeten körvonalazzák. Ezután előkészített lyukakon keresztül a csatorna lefektetéséhez, amelynek méretei megegyeznek a bemeneti cső méreteivel.

Csak ezután engedhető meg a teljes átirányítási rendszer telepítésével, amelynek sorrendje a következőképpen ábrázolható:

1. Először is egy speciális átmeneti adapter csatlakozik a kazán elágazó csövéhez, amely biztosítja a kiömlő méreteinek és a kéménynek az összehangolását.
2. Ezután az ellenőrző kapu összeszerelésével egy teával hajthatja végre. Ezzel egyidejűleg a csatorna falainak a teljes hosszában a tartóelemeket rögzítik, rögzítve a csatorna acélszerkezetét a kéménytengelyen.
3. Ezután lehetőség nyílik a csőszerkezetnek a kívánt méretre történő felépítéséhez, és ha a csatorna kanyarodik, speciális adaptereket (könyökök) kell beépíteni benne.
4. Az átfedéseken átmenő átmeneteknél egy speciális csövet kell felszerelni, a kéményt a tartószerkezetekkel való közvetlen érintkezéssel szigetelni.
5. Az előre elkészített kivágással ellátott horganyzott acéllemez a tető tetőre csatlakozik egy fémcsatornán, majd speciális tetővel van rögzítve a tető aljához.

Felhívjuk a figyelmet arra, hogy a csatorna egyes csomópontjainak csatlakozásai szükségszerűen meg vannak erősítve bilincsekkel, amelyeket a beszerelés után speciális csavarokkal vagy lágyított huzalokkal meg kell húzni. Ezenkívül a kémény behelyezésekor kötelező a tömítőszakaszok hőszigetelése, amelyekben falai érintkeznek könnyen gyúlékony anyagokkal (az azbesztszövet alkalmas erre a célra). A hőszigetelés megbízhatóságának növelése érdekében az épület különösen fontos helyiségeiben az elágazó csöveket tűzálló masztix bevonattal látják el, majd egy fűtőtestet helyeznek el a nyílás peremén.

A telepítés befejezése után a teljes szerkezetet szivárgás ellenőrizzük, amely során a szokásos habokat a szerkezet varrásainál alkalmazzuk, majd a kazánt bekapcsoljuk. A szappanbuborékok ellenőrzött helyeken való kialakulása esetén a tömítés megismétlődik.

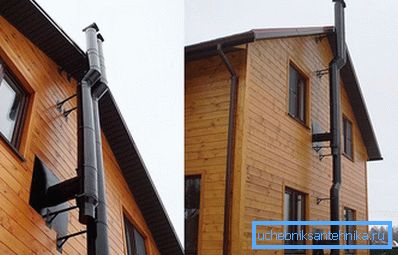

Külső kémény

A külső csatorna lefektetése előtt el kell végezni a kandalló kilépési pontjának jelölését a lakóépületből, majd a megfelelő nyílást fel kell készíteni. Ezután egy speciális áthidaló elem közvetlenül a kazán fúvókájához van csatlakoztatva, amelynek vége kinyílik. (Tanács arra, hogy gondosan lezárja a kisülési elem átjárását a falon keresztül). Ezután lehetőség van egy külső tálcán lévő dugóval rögzíteni egy tétet, amelynek szabad eltávolítását revízióként fogják használni.

Közvetlenül ezután lehetőség nyílik a csatorna felépítésére további hivatkozások hozzáadásával. A megformált kötéseket ugyanazon kapcsok erősítik, majd csavarokkal vagy huzalokkal meghúzva. Mint egy belső kémény, a külső szerkezet az épület falaira van felszerelve, speciális 2 méteres rögzítőelemekkel.

Amint a szükséges kéménymagasságot felveszik - a cső végén egy speciális kúp alakú csúcs van felszerelve, amely után el lehet kezdeni az egész szerkezet szigetelését, amely kizárja a fagyasztást a téli időszakban. A kémény szigetelésétől csak akkor lehet elhagyni, ha speciális terv szerint hajtják végre, beleértve az úgynevezett "szendvicscsatornát" alkotó speciális szigetelő elemeket is. A szerelés befejezése után a szerkezetet hőálló bevonattal kell festeni, amely védi a felületet a korróziótól.

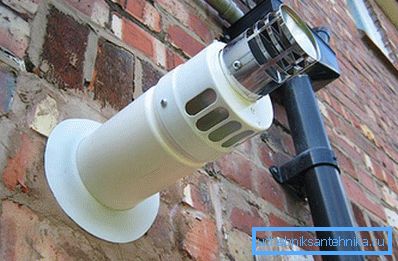

Összefoglalásként megjegyezzük, hogy a fentebb leírt összes telepítési művelet csak a padló kivitelben használt fűtőkazánokra jellemző (a parapet kivételével). A falberendezés kéménycsatornáit rendszerint kétkörös rendszer szerint hajtják végre.
