A hdpe cső csatlakoztatása

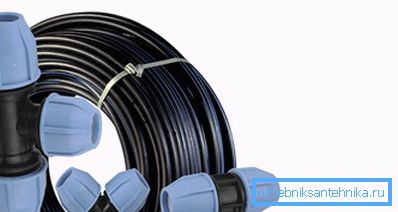

Ma a csövek piacán az egyik vezető polimer anyagból készült termék. A polietilén csővezetékek jelentős előnnyel bírnak az azonos célú termékeknél. Ezek a csövek nagyobb keresletet igényelnek, mint az acél, a sárgaréz, a réz és a galvanizált, PVC és fém-műanyag. A HDPE csöveket a legkülönbözőbb összetételű folyadékok szállítására használják. Nem nehéz, rugalmas, könnyen telepíthető. Ezenkívül a csővezetékekben számos rendelkezésre álló módszer felhasználásával összekapcsolhatók. Ebben a cikkben a HDPE cső csatlakoztatásáról beszélünk.

A HDPE csövek csatlakoztatásának módszerei

A HDPE csövek csatlakoztatását gyakorlatilag két módon végzik. Az első módszer a következőkre osztható:

• csavaros hegesztés;
• elektrofúziós hegesztés.

A második módszer a következőket foglalja magában:

• kapcsoló csatlakozás;
• tömörítéses csatlakozás.

Tipp Az önáramló csővezetékek felszereléséhez széles körben használják a dugaszolható csatlakozást, hiszen a kivitelezés viszonylag gyors és egyszerű. Ha a csővezeték nyomás alatt dolgozik, hegesztett kötést ajánlott.

Lecsökkenthető csatlakozások végrehajtása

Mivel a szennyvízcsatornák nyomásmentesek, csatlakozásuk alulreprezentált a vízvezetékhez képest. Ezek a következőkre oszlanak:

• aljzatcsatlakozások, amelyekben egy csővezeték sima vége egy másik szerkezeti elem aljzatához vezet. A csatlakozás tömítettségét rugalmas tulajdonságokkal rendelkező szilikon vagy gumi mandzsetta biztosítja;
• szerelvények, amelyek összekötik a csővezetékek két végét egy speciális szerelvénnyel, amit felszerelésnek neveznek.

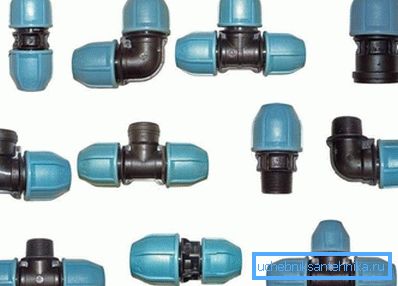

Csatlakozó csatlakozás

Az extrudálási módszerrel polietilénből készült párosított ízületeket széles körben használják a csővezetékek telepítéséhez. Csatlakozócsuklók segítségével a csővégek gyorsan, megbízhatóan és szükségtelen felszerelés nélkül csatlakoztathatók.

Ez a csatlakozási módszer a következő előnyökkel jár:

• magas mechanikai és hőmérsékleti ellenállóképesség;
• a csővezetékek összekötő rögzítésének és tartósságának megbízhatósága;
• széleskörű felhasználási kör. Ezt a csatlakozási típust akkor használják, ha gyakorlatilag a legkülönbözőbb célokra szolgáló csővezetékeket szerelik fel;
• alacsony költségű polietilén szerelvények.

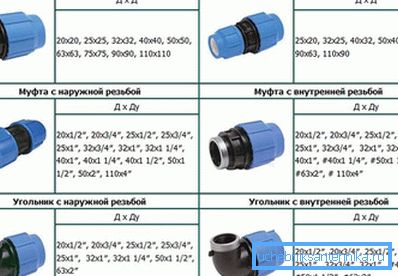

A csővezetékek telepítéséhez a következő kapcsoló típusokat használják:

• A belső és külső menettel rendelkező nyomócsatlakozók. Az ilyen összekötő elemeket víz- és gázellátó rendszerek telepítésére használják.
• A legegyszerűbb tengelykapcsolók - ugyanolyan átmérőjű csővezetékek végét kösse össze.
• Csökkentő ujjak, amelyek tranziensek, amikor különböző átmérőjű csővezetékelemeket rögzítenek.

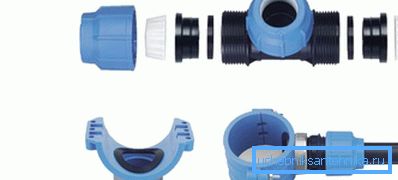

Kompressziós szerelvények

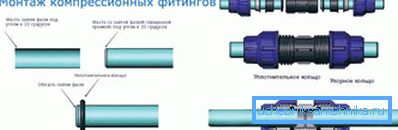

A tömörítő szerelvények segítségével a polietilén csövek összekötése meglehetősen egyszerű. Ez a tartó a következő sorrendben történik:

• A szerelvényt egy kupakanyar csavarral szétszerelik.
• A cső végét össze kell állítani, nevezetesen: a szennyező anyagokat eltávolítják, a lehúzót átmérőben eltávolítják, amelyhez egy kardvágó vagy egy éles kést használnak.
• A csőjelen a cső bejáratának mélysége a szerelvényben.
• Mielőtt a csövet behelyezné a szerelvénybe, megkönnyíti ezt a munkát, és szilikon vagy normál nedves szappanos kenőanyaggal dörzsöli.
• Miután a csövet a kívánt mélységbe erõsítették a szerelvénybe, a csavaranyát hátrafeszítették.

Tipp A csavaranyát csak a kezével kell meghúzni, mert ha csavarkulcsot használ, akkor túlléphet.

Az állandó kapcsolatok megvalósítása

A nyomóvezetékek beépítésénél az egy darabból álló hegesztett illesztések a leginkább elfogadhatóak. Könnyű felszerelni őket, és ezzel a művelettel nincs szükség különleges képesítésre.

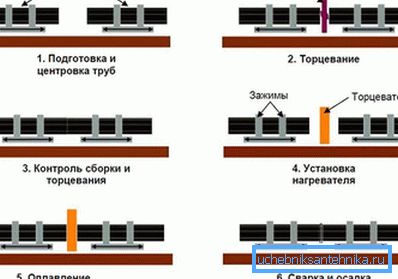

Butt hegesztés

Most beszéljünk a HDPE csövek összekapcsolásáról csavarral. Ehhez speciális műanyag csövekhez használt különleges forrasztópálcát kell vásárolnia. Mivel kevés pénzt költ, nem igényel jelentős pénzügyi kiadásokat - a szakmabeliek sokkal többet költenek. A munkák a következő sorrendben zajlanak:

• a hegesztőgép rögzítőcsapjain a csővezetékek végei rögzítettek, amelyeket hegesztettek és központosítanak;
• a felületeket a kezdeti olvadásig melegítik;
• a forrasztó vas eltávolításra kerül, és az olvadt felületek egymás között összenyomódnak;
• Ezután következik a kialakult varrás természetes hűtése.

Elektrofúziós hegesztés

Ez a módszer nem sokkal bonyolultabb, mint az előző, de speciális csatlakozókat igényel, amelyek beillesztett villamos tekercseket használnak, amelyek a feszültséget felvetik. Ennek eredményeképpen a csatlakozóelemek a csatlakozó felületéhez hegesztve vannak. Ha a hegesztési folyamat normálisan megy végbe, akkor:

• előcsíkolja a hegesztett csövek végeit,
• biztosítsa a hegesztés során az ízületek részének statikus állapotát.

Ennek a kapcsolási módnak az előnye az elvégzett munka egyszerűsége. Érthető mínusz - az elektromos csatlakozások magas költsége. Ha nagyszámú csatlakozást tervez, akkor jobb ellenállás-hegesztést használni.

Csatlakozás fémcsövekkel

A polietilénből és fémekből készült csövek összekötéséhez két csatlakozási módot kell használni:

• Menetes csatlakozások kis átmérőjű csövekhez. Ebben az esetben különleges rendeltetésű szerelvényeket kell vásárolnia, amelyek egyrészről menetes menetekkel rendelkeznek a fémcsőhöz való csatlakozáshoz, másrészt egy tökéletes simaságú csatlakozóval a HDPE csőhöz való rögzítéshez.
• Karimás csatlakozás nagy átmérőjű csövekhez. Ebben az esetben a peremes hüvelyeket a polietilén csövekhez kell hegeszteni, amelyek lehetővé teszik, hogy a felületén egy további karimát használjanak, amelyet a fémcső karimájával, a csavarok és az anyák segítségével meg kell húzni.

A megfelelő kapcsolat kiválasztásához össze kell hasonlítanod mindegyik előnyét és hátrányát, nézd meg a HDPE csövek csatlakoztatásának módját, kísérletet teszek, és elindíthatja a fő munkát.

videó

Ebből a videóból megtudhatja, hogyan kell telepíteni a tömörítési csatolást:
