A kábel különféle típusú csövekben történő elhelyezése

Ha az út alatti csőbe történő kábelezés valami meglehetősen közönséges, akkor az elosztó vagy a fal vastagságában egy hasonló áramellátás vagy alacsony áramú huzalozás elterjedt, viszonylag elavult. Korábban a legtöbb honfitársak elhelyezték a tápkábelt az előre elkészített hornyokban, de a cső használata számos nyilvánvaló előnnyel jár.

A bevezető kábel előnyei a csővezetékben

A csővezetéket a talajba, az esztrichbe vagy a falba történő kábelezéshez a kapukhoz képest olyan előnyök jellemzik, mint:

• hosszú vezetési erőforrás;
• az egyszerű és hatékony karbantartási és javítási munkák lehetősége a falak vagy esztrich elpusztítása nélkül;
• az elektromos vezetékek gazdaságos beszerelésének lehetősége;
• a zsugorodási folyamatok során a mechanikai hatások merev hüvelybe helyezett kábel védelme.

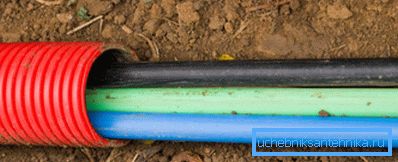

Empirikusan bebizonyosodott, hogy a csővezeték a földbe vagy az épületben belüli kábelezésre csökkenti az útvonal hosszúságát.

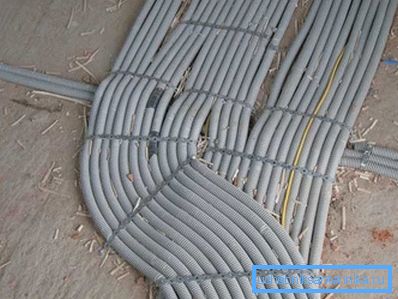

Például az árnyékolásból a padlóban beköthető az egyes kábelek elosztása a kimenetekre és a kapcsolókra. Természetesen ebben az esetben az elektromos huzal kevesebb nagyságrendet fog eltölteni, mintha azt a mennyezeten vagy a fal tetején mentén kellett vezetni, és a padló közelében lévő minden egyes kivezetéshez le kellene vinni.

Egy másik fontos pont a javítási munka lehetősége, a sérült vezetékek cseréjével.

A kábelt húzva, a típusától függetlenül, szinte lehetetlen. Ugyanez a művelet, ha egy acélcső a kábelvezetés számára falba van rejtve, nem tűnik különösen nehéznek.

Ez a következőképpen történik:

• Erős, hosszú horgászcsík biztonságosan rögzítve van a huzal egyik végéhez;
• akkor viszont a vezetéket fokozatosan ki kell húzni, amíg a vonal meg nem jelenik;
• azután a törés vagy kár eltörlése sodródás útján, vagy egy halászhorog helyett a régi drót helyett egy újat köt össze;
• Az utolsó lépés az, hogy a halászhálót eredeti helyzetébe óvatosan húzzuk.

Csővezeték kiválasztása

Hagyományosan a sokemeletes épületeknél fémcsövet használnak a kábelezéshez. Ugyanakkor az egyes házszerkezetekben, a fémcsövekkel együtt, egyre inkább használják a polimer analógokat.

Tipp: Az elektromos vezetékek elhelyezésére szolgáló csővezeték megvásárlásakor olyan termékeket vásároljon meg, amelyek vezetékes szűkítéssel vannak ellátva. Ebben az esetben elkerülheti a különálló derék megvásárlásának szükségességét.

Vegye figyelembe a műanyag szerkezetek használatát a fémcsövek használata helyett:

• a műanyag szerkezetek összeszerelése során nincs szükség hegesztésre;
• a polimer szerkezetek mechanikus feldolgozásának könnyű kezelése, a saját kezük kicsi sugárnyalábig történő hajlítása, ami jelentősen leegyszerűsíti a szerelési munkát;
• alacsony tömeg, és ennek következtében kisebb a terhelés a vakolaton;
• alacsonyabb ár a fémekkel szemben;
• ideálisan sima belső felület, amely egyszerűen és kényelmesen biztosítja a kábelek átadását;
• a műanyag kiváló szigetelési tulajdonságai, és ennek következtében a vezetés működésének biztonsága;
• A kondenzátum képződésének nulla valószínűsége a műanyag csöveken belül, és ennek eredményeképpen garantálja a rövidzárlat hiányát.

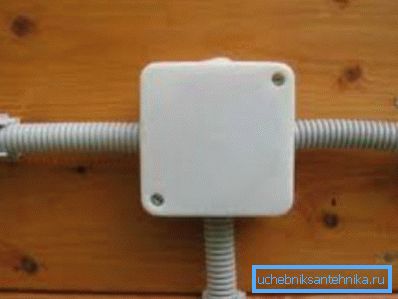

Hagyományosan a ház rejtett vagy nyílt vezetékeket rendezett. Milyen típusú csöveket kell alkalmazni mindkét esetben?

A falon vagy a padlón belül rejtett teljesítmény vagy kisáramú vezetékek elhelyezése előnyösen HDPE és LDPE csövek használata. Ezeket a termékeket a magas hőmérséklet ellenállással jellemezik, ami megszünteti a szerkezeti elem rövidzárlat esetén bekövetkező sérülését vagy erősen felmelegített kábelt.

Fontos: A sima LDPE cső az optimális megoldás a falba való behelyezéshez, míg egy hullámos PND terméket kell az esztrichbe helyezni. Az a tény, hogy a hullámosított felület a merevítők működését végzi, ezért a kábelek nem lesznek sérülve, ha az újonnan felhordott esztriche kiszárad.

Ajánlások a csővezeték kiválasztásához és telepítéséhez

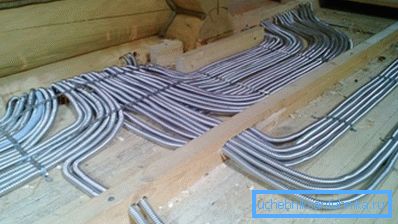

• Polietilén vagy PVC cső a kábelvezetésre nem használható tűz esetén. Ha a szerelési munkákat fa- és keretházakban végzik, az áramellátást fémvezetéken kell elhelyezni.

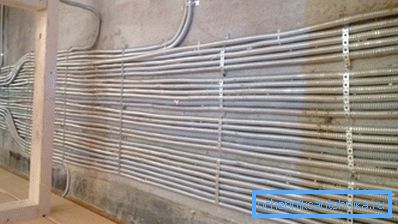

• Szereléskor a szerkezetet speciális műanyag konzolok vagy fém rögzítők segítségével rögzítik a kívánt pozícióban.
• A csővezeték átmérőjét a kábel átmérőjének és számának megfelelően választják ki.
• A felfüggesztett mennyezet feletti szerkezet felállítása horgonyok vagy speciális záróelemek használatával történik.
• Annak biztosítása érdekében, hogy egy kiemelkedő helyen elhelyezkedő külső berendezés esztétikailag kellemes eredményt adjon, a csövek elhelyezése a térben vízszinttel történik.
• A padlóburkolatba történő szerelést közvetlenül a bázis öntése során végezzük. E célból a csövet a fém világítótorony alsó oldalához rögzítik.
• Ha a csövet nem lehet hajlítás nélkül meghajolni, speciális sarokelemeket kell használni. A csővezeték zúzása tele van azzal a ténnyel, hogy a kábel az ezt követő áthidalás során megakadt.
• Ha a megvásárolt műanyag csövek nem rendelkeznek vezetékes rajzolással, akkor a végén egy csepp alakú speciális nylon derék rögzíthető egy rögzítővel.
• Ha az acélcsövek tápkábelének beépítése során speciális csőhajlítót kell használni, akkor a hajtást a kívánt rézsűrűséggel és szöggel kell elvégezni.
• Ha a munkát fémcsövek alkalmazásával végzik, a szerkezet alsó részében kondenzáció esetén lyukakat kell tenni a lefolyóhoz.
• A fémkábel csatorna felépítése és működése során maga az acél tok földelve van. Ha a szerkezetet műanyagból szerelik össze, csak a foglalatok földelve vannak.

következtetés

Most, hogy ismeri a kábelek kábelekbe való beszerelésére vonatkozó utasításokat, elkezdheti gondoskodni a vezetékezésről otthonában.

Ha olyan kérdései vannak, amelyek kiterjedt magyarázatokat igényelnek, nézze meg a videót ebben a cikkben.
