A műanyag csövek mérete az alkalmazandó szabványoknak és

Szerint a szabályozási dokumentumok polimer csövek gyártása? Milyen műanyagot használnak a gyártásukhoz? Végül, milyen műanyag csövek átmérőjét biztosítják a jelenlegi orosz szabványok? Próbáljunk ezekre a kérdésekre válaszolni.

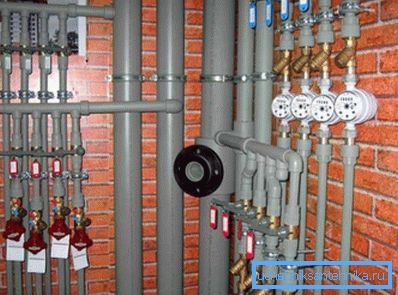

Vízmérő. A vezetékek polimer csövekből készülnek.

Lista

Először nézzük meg az anyagok listáját.

  • A poli (vinil-kloridot) nyomás és szabad áramlású szennyvíz előállítására használják. A polimerből származó vízvezetékek nem terjedtek el széles körben a törékenység és az alacsony (legfeljebb 60 ° C) üzemi hőmérséklet kombinációjával.
  • A polietilént elsősorban hidegvízellátású nyomócsövek beszerelésére használják. A polimer hőmérsékletének korlátozása még keményebb, mint a PVC esetében: a polietilén 45-50 fokos mértékben lágyul.

Figyelj! A nagy átmérőjű műanyag csövek szennyvízcsatornákként többnyire ugyanazok a polietilének.

  • A polipropilén ezzel szemben nagyon hőálló. A + 95 ° C-ig terjedő üzemi hőmérséklettartomány lehetővé teszi fűtési és melegvíz-ellátást. A nyomóvezetékeken kívül műanyagot használnak szennyvízrendszerek építéséhez.
  • Keresztkötéses polietilént is használnak erre a célra: a polimer molekulák közötti keresztkötések gyökeresen megváltoztatják fizikai tulajdonságait.. Természetesen az anyag ára lényegesen magasabb, mint a hagyományos polietiléné.

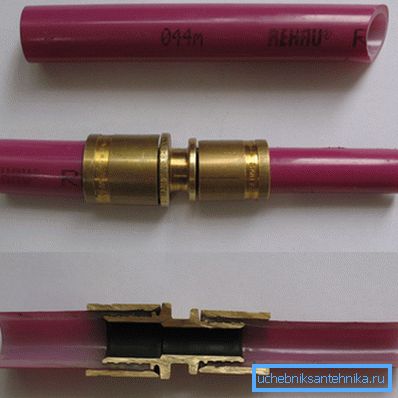

Keresztkötésű polietilén cső és illesztő eszköz.

szabványok

A vízvezetékekhez, fűtési rendszerekhez, nyomáscsatornákhoz stb. Tartozó műanyag csövek átmérőinek táblázata a GOST 52134-2003 szabványban található.

De gravitációs vízelvezetéssel a helyzet sokkal szórakoztatóbb: az orosz szabványok csak a polietilénre korlátozzák a tartományt, és a GOST 22689.1-89 három méretben - 50, 90 és 110 mm. A PVC és a polipropilén szabadáramú csöveket a műszaki feltételeknek megfelelően és az ügyfelekkel kötött szerződések alapján gyártják.

Térjünk vissza a GOST 52134-2003-ra. A dokumentum szerint a nyomóvezetékek műanyag csöveinek megjelölése a következőket foglalhatja magában:

  • A megengedett legnagyobb üzemi nyomás 20 ° C hőmérsékleten. Ezt jelöli a PN betűk és jelzik az atmoszférában.
  • SDR paraméter, amely a külső átmérő és a falvastagság arányát mutatja. Minél magasabb az értéke, annál alacsonyabb a csővezeték szakítószilárdsága.
  • A külső átmérő és a falvastagság.
  • Az anyag megjelölése, amelyről a terméket gyártják. A következő jelölést általában használják:
kijelölés másolat
PE (PE) polietilén
PVC-U (NPVH) Nem saválló poli (vinil-klorid)
PP-R (PP-R vagy PP típusú 3) Polipropilén véletlenszerű kopolimer
PE-X (PE-C) Térhálósított polietilén
Példa a jelölésre.

Figyelj! Ez a szabvány által leírt anyagok hiányos listája. Mi szándékosan elhagyjuk az egzotikumokat, például a klórozott polivinil-kloridot vagy a polibutént - egyszerűen azért, mert a hardverraktárban való találkozás esélye nullára esik.

Tehát menjünk a mérethez. Sajnos, csak határokat kell meghatároznunk, és nem adunk teljes listát.

Polivinil-klorid

A PVC-U szabványban meghatározott minimális átmérő 12 milliméter. Maximális - 1000. A falvastagság értéke 1,5 és 30,6 mm közötti.

Figyelj! A szabványban szereplő termékválaszték nem jelenti azt, hogy az orosz piacon jelen lévő összes termék pontosan megegyezik az abban megjelölt méretekkel. Nem csak számos specifikáció szerint gyártott termék, nem szabad megfeledkezni a behozatalról. Például egy műanyag cső 70 mm-es dokumentumot nem tartalmaz; azonban a kínai beszállítók kínálják.

polietilén

Amint már említettük, ezt a polimert nagymértékben használják vízvezeték építéséhez.

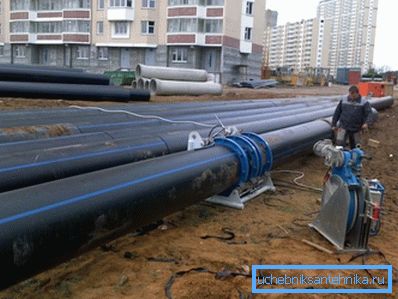

Vízvezeték elhelyezése polietilénnel.

A dielektromos tulajdonságok és az agresszív közegek elleni rendkívüli ellenállóképesség mellett a polietilén azért is kényelmes, mert alacsony hőmérsékleten megtartja rugalmasságát. A földi mozgás, a csővezetékben lévő jégblokk kialakulása és egyéb balesetek az acél és az öntöttvas esetében ebben az esetben csak ideiglenes deformációt idézhetnek elő, az előző dimenziókhoz és geometriákhoz való visszatérés után a tényező megszüntetése után.

Mi a helyzet a mérettel?

  • A legkisebb átmérő 16 mm. A maximum 1600.
  • A falvastagság 2 és 61,5 mm közötti.

polipropilén

A minimális külső átmérő 10 mm-es műanyag csővel rendelkezik. A maximális mérete ismét 1600. A falvastagság 1,3 és 61,2 mm között van.

Térhálósított polietilén

Az átmérő 10-250 mm, a falak vastagsága 1,3 és 34 mm lehet.

Alkalmazási területek

És most menjünk vissza egy gyakorlatias területre. Milyen méreteket kell használni a saját vízellátási, fűtési vagy szennyvízrendszerek építéséhez?

Vízellátás, fűtés

  • A 16 mm-es műanyag cső egy-három vízvezeték szerelvény (csaptelep, zuhanykabin, WC-csésze stb.) Csatlakoztatására szolgál. Használható meleg padlóra is (mivel ez általában keresztkötéses polietilént használ) vagy a kollektor bekötésére.
  • 20 mm-re elegendő a vízellátás elosztása az egész házban 4-6 vízvezeték szerelvénnyel és egy fűtési rendszer működtetése kényszerforgatással, amely egy 100 m2-es területű házat működtet.
  • 25 mm-t emelnek fel a fűtésre és a vízellátásra a legfeljebb 5 magasságú házakban.
  • 32 mm-es átmérő jellemző a magas épületek épületeinek felújítására, valamint a vízellátás és a kis mennyiségű lakások fűtésére szolgáló palackozására.
  • 40 mm - palackozott lakóházban vagy gravitációs fűtési rendszerű házban.

csatornahálózat

A nem nyomott szennyvízrendszerek esetében a következő méretmegosztás jellemző:

  • 50 mm-es műanyag csövet 2 - 3 mosogató, mosogató, zuhanyzó stb. Röviden, minden vízvezeték szerelvény, a WC-tálak kivételével.

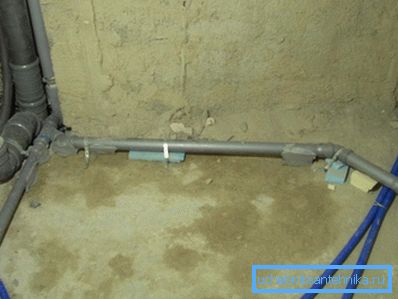

Szennyvíz elrendezés a fürdő, mosogató és mosógép alatt 50 mm-es cső.

Fontos: az egyidejűleg használt kádak és zuhanyozók összekapcsolásához 75 mm-es vagy annál magasabb műanyag csövet kell használni. Mi az oka az utasításnak? Az a tény, hogy amikor a teljes fürdőt leereszted, az 50 mm-es csatorna kitöltésre kerül; a normál leeresztést a zuhanyról nem fogják megvitatni.

  • A 90 mm-es műanyag csövet viszonylag ritkán használják, főként - a WC-tálak felszereléséhez. Ezzel szemben a 110 mm-es réteg nagy igénybevételnek örvend: az átmérő a vécét, a szennyvízcsatornákat és a tetőcserépeket (a vízszintes ágakat összekötő vízszintes ágak) összekötésére szolgál.
  • 150 - 600 mm-t használnak a kút kivezetéseként és a szennyvíz kútok közötti szállításához.
  • A 600 mm-es átmérő olyan gyűjtők esetében jellemző, amelyek egyesíti a város egész területét.

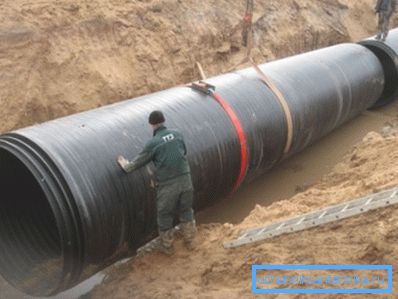

A képen - egy polietilén csatorna elhelyezése.

következtetés

Reméljük, hogy anyagaink segítenek az olvasónak abban, hogy az otthonában vagy lakásában kommunikáció telepítéséhez optimális megoldást válasszon.

Mint mindig, a videó ebben a cikkben további információkat nyújt. Sok szerencsét!
