A szennyvíz elrendezése magánházban

A magánház normális működése ma nem lehetséges olyan kiterjedt szennyvízrendszer nélkül, amely biztosítja az életfontosságú tevékenységet végző hulladéktermékek áramlását, és teljes mértékben kielégíti az építési előírások minden követelményét. Ezért kell a házban lévő szennyvíz elrendezését még a technológiai terv kialakítása során is aggasztani.

Ezenkívül a projekt előkészítésénél a csővezeték részletes elrendezését össze kell állítani az egyes egészségügyi berendezések egységeinek kötelező feltüntetésével. Mielőtt saját házzal kezelné a szennyvíz elrendezését magánházban, javasoljuk, hogy olvassa el ezt az anyagot.

Műszaki követelmények

A szabványos kialakításnak megfelelően a telepítés során a következő műszaki feltételeket kell figyelembe venni:

1. A csöveket csekély előfeszítéssel kell lefektetni a lefolyó felé.
2. Átmérőjüknek meg kell felelniük a teljes rendszer kapacitásának egészének.
3. Az elzáródások kialakulásának elkerülése érdekében az egészségügyi berendezések csatlakozási áramköre nem tartalmazhat éles kanyart.
4. A rendszernek olyan elemekkel kell rendelkeznie, amelyek lehetővé teszik annak időbeli felülvizsgálatát.
5. Ezenkívül biztosítani kell a káros gázok eltávolítására használt szellőztető egységeket is.

Tipp Az országházban lévő szennyvíz elrendezése önáramló vagy kényszeríthető lehet, beleértve a speciális szivattyúberendezést is.

A cikk figyelembe veszi a gravitációs rendszer egy olyan változatát, amelyben a szennyvízkibocsátás a háztól elmaradott távolságra található.

A rendszer összetétele

Alapvetően a gravitációs szennyvízcsatorna-rendszerben a következő elemeket kell feltüntetni:

• központi csővezeték;
• légtelenítő szelep;
• egy szaniterberendezés;
• kábelezési csövek és elemek az ellenőrzés.

A központi felszálló egység, főszabály szerint, egyedülállóan van felszerelve, de egy erősen elágazó rendszerben több lehet.

Tipp A felszállók számától függetlenül a hulladék elhelyezésének a rendszer legalacsonyabb pontján kell történnie.

E tekintetben emlékeztetni kell arra, hogy az egyes felszállók normál működéséhez két kapcsolódási pont szükséges. Az egyikben (a felsőben) az egészségre ártalmas gázok felszabadítására szolgáló egységet szerelnek fel, és a másik (alsó) részén a szennyvizet a közös csatornarendszerbe bocsátják.

A felső csomópont (úgynevezett ventilátor) szükséges a csővezeték rendszerében felhalmozódó szagok eltávolításához, a másik a rendeltetésszerű használatához.

A rendszer normál működésében a szelep általában zárt állapotban van. De amint a nyomás csökken, azonnal kinyílik, és elkezdi "kiszívni" a levegőt a szobából.

Tipp A szükséges számú szellőztető egység kiszámításánál feltételezhető, hogy legalább egy szelep egy szinten van.

Független telepítés

A házban lévő szennyvízhálózat hígítása előtt javasoljuk, hogy jobban megismerje a legegyszerűbb vízelvezető rendszer összetételét, amely a következő elemeket tartalmazza:

• szennyvízelvezető;
• légtelenítő szelep;
• ágvonalak;

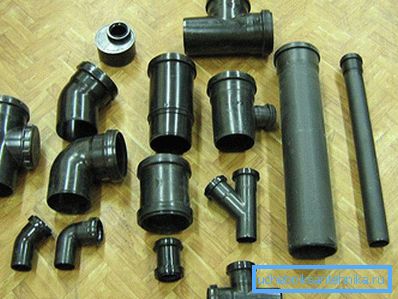

• csatlakozók és adapterek.

A telepítéshez használt csövek méretének kiválasztásakor általában a következő ajánlások alapján történik:

• WC-tálakhoz és bidékhoz kívánatos az O 110 mm-es csövek használata;
• az O 50 mm-es üregek fürdők, mosdók és zuhanykabinok csatlakoztatására alkalmasak;
• a szennyvízcsatornák elrendezéséhez Ø 110 mm-es billeteket igényel.

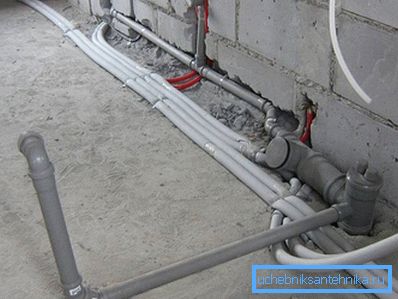

A házi szennyvíz elrendezésére vonatkozó munka egy központi felszálló felszerelésével kezdődik, amelyet a korábban elkészített elrendezésnek megfelelően szereltek fel. A csövek, amelyek a részei, egy csengőt tartanak; Ezenfelül az üzembe helyezést az autópálya legalacsonyabb pontjáról a ventilátor kimenet felé kell elvégezni. A szerelés során speciális felépítésű pólókat használnak a felszállóban, amelyeket olyan változatokként használnak, amelyek hozzáférést biztosítanak az olyan területekhez, ahol a blokkolás nagyobb.

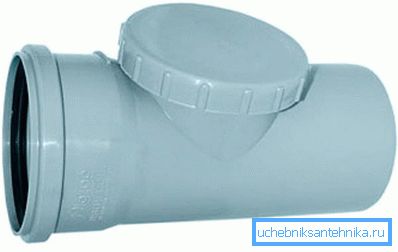

Tipp Az SNiP követelményeinek megfelelően az ellenőrzéseket a felemelő elején, az ún. Térdek területén és a huzalozás végén is telepíteni kell. Abban az esetben, ha a csatornahálózat hosszú egyenes szakaszokkal rendelkezik - a felülvizsgálatokat körülbelül 10 m-es lépésekben állítják be.

Ugyanakkor az elágazó vonalak is fel vannak szerelve, amelyek vízszintesen vannak elhelyezve.

A vonalvezetés összeállítása

A lefolyócsövek rendszere az egészségügyi berendezések, például WC, kád, mosdókagyló vagy zuhanyzó csatlakoztatására szolgál a központi állványhoz. Nyilvánvaló, hogy a vízvezeték-szerelvények kilépőnyílásainak átmérője és a csővezeték összekötő pontjainak azonosnak kell lenniük.

Tipp Különböző átmérőjű csövek csatlakoztatásához előzetesen speciális szerelvényeket kell vásárolnia.

Ezenkívül a csővezetékekre a következő feltételeknek kell vonatkozniuk:

1. A szabványok követelményei szerint az elágazó vonalak maximális hossza nem haladhatja meg a 10 métert.
2. Ahhoz, hogy a csöveket a hossz mentén be lehessen helyezni, célszerű egy fémfűrészt használni a munkafolyamatban, amellyel a vágás szigorúan merőleges a munkadarab hosszirányú tengelyére.
3. Felhívjuk a figyelmet arra, hogy a csőhajlítások kis átfedéssel vannak elhelyezve az áramlás irányában. Az 50 mm átmérőjű csövek esetében a minimális lejtésnek 3 cm 1 m-rel kell lennie, míg a nagyobb átmérőjű csöveknél ez az érték 2 cm 1 m-rel.

Styling szabályok

1. Minél nagyobb a szerelt egészségügyi berendezés lyukmérete, annál közelebb kell lennie a felszállónak. A legnagyobb átmérő az ismert módon a víztartály felszabadulása a vízelvezető csatorna legalacsonyabb alsó részén.
2. A központi felszállónak nem szabad "térdre" lennie az áramlási vonal metszési pontjai fölött elhelyezkedő szakaszokban.
3. A csövek minimális lejtése megegyezzen a 3 cm-es és 1 méteres magasságkülönbséggel; azonban a visszahúzás határain belül a lejtés megváltozása nem megengedett.
4. A szennyvízcsöveket a legtávolabbi egészségügyi berendezéstől a felszállóig terjedő átmérőhöz képest folyamatosan növelni kell.
5. A csatornarendszerben használt aljzatokat tilos olyan helyeken elhelyezni, ahol a csövek áthaladnak falakon és mennyezeteken.

A csővezeték bezárására szolgáló díszdobozban speciális, a változásokkal ellentétes helyiségeket kell elhelyezni. Ez a megállapodás lehetővé teszi, hogy szabadon hozzáférhessen a felülvizsgálatokhoz, amikor a rendszert javítani kell.

Tipp Minden felszállót fel kell szerelni olyan szellőztető egységekkel, amelyek közvetlen hozzáférést biztosítanak egy jól szellőző padlásszobához vagy a tetőhöz.

Végezetül megjegyezzük, hogy a megfelelően tervezett és ügyesen telepített szennyvíz felszabadítja a magánházak tulajdonosát a szükségtelen időközönként történő karbantartás és javítás szükségességétől.
