A kényelem otthonában lehetetlen, anélkül, hogy megszervezi a forró és hideg vizet, a vízelvezetést és a stabil hőmérsékletet az év bármely szakában. A szennyvíz és vízellátás telepítése nagyon fontos feladat, azonban minden figyelmes tulajdonos kezelni tudja.

Szabályozási dokumentumok listája

Meg lehet nevezni több mint 10 olyan szabványt, amelyekben egyfelől a szennyvízrendszerek vagy a vízellátás szervezése szerepel.

De ha a munkát szakemberek nélkül kívánja elvégezni, akkor figyelmet kell fordítania a következő dokumentumokra:

• SNiP 2.04.01-85 * - a szennyvízzel, meleg és hideg vízzel kapcsolatos információkat tartalmaz. A tervben "referenciakönyvnek" tekinthető, a szabvány nem tartalmazza a csatornák telepítésének szabályait, hanem a rendszer általános követelményeit;
• SNiP 3.05.01-85 - ez is tartalmaz információt, amely hasznos a tervezés és a vízellátás és a fűtés a lakásban. Megadják a konvektorok elhelyezkedésének követelményeit a házban, a szükséges csővezetékek lefutását a fűtőkészülékek megközelítésére stb.
• SNiP 41-01-2003 - csak akkor használható, ha fűtést, szellőzést tervez a lakásban. Az információ hasznosabb lesz a fűtési kör tervezési szakaszában;

Ami a szennyvízhálózatokra, a vízellátásra és a fűtésre vonatkozó általános követelményeket illeti, azok a következőképpen fogalmazhatók meg:

• az ízületek tömítettsége;
• a csővezeték minimális fordulatszámát;

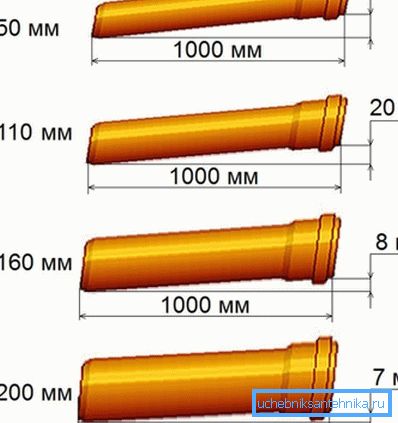

• a csővezetékek lejtését (szennyvíz) az átmérő szerint kell kiválasztani;

• a csövek kiválasztása során figyelembe kell venni a folyadék áramlását, mivel a víz nyomás alatt van;
• fűtési és melegvízellátás esetén figyelembe kell venni a hosszabb ideig tartó magas hőmérsékletnek való kitettséget.

Milyen anyagot választani

A vízelvezető rendszer vagy a vízellátás fenntarthatósága és gyakorisága függ többek között attól, hogy a csővezeték anyagát megfelelően választották-e ki.

Csatornahálózat

A szennyvízcsatorna rendszerek telepítése nagymértékben megkönnyíti a műanyag csövek (PVC vagy polipropilén) használatát. A polipropilén csöveket ritkábban használják a vízelvezetés szervezésére, főként azért, mert több műanyag.

A szennyvíz szabad áramlási módban működik, ezért csak a különböző helyszíneken kell meghatározni az átmérőt. A műanyag csatornacsövek a falvastagság átmérője mellett különböznek egymástól. Ha a terhelés kicsi (a belföldi szennyvízcsatorna terhelése majdnem nulla), akkor a fal vastagsága 3,2 mm.

De kültéri vízvezetékhez minden a csővezeték mélységétől függ. Ha egy védődobozba helyezik, akkor a vastagság minimális. Ellenkező esetben jobb választani a vastagabb falú csöveket, bár a költségek valamivel magasabbak. A műanyag csatornahálózatok telepítésének alapszabályait az alábbiakban adjuk meg.

Csövek vízellátáshoz és fűtéshez

A legszigorúbb követelményeket a fűtési és melegvíz-rendszer felé terjesztik elő. Végül is a csőanyagnak biztosítania kell a tömítettséget, mivel a magas hőmérsékletnek (a hűtőközeg hőmérséklete eléri a 95 ° C-ot) és a nyomásnak.

Figyelj! A polipropilén csővezeték nagyfokú plaszticitást mutat a PVC csatornákhoz képest. Ezért a merev rögzítés tilos, ellenkező esetben a csővezeték deformálódhat, ha forró víz kerül szállításra.

És itt a polipropilén csővezeték előnye. Ez az anyagból készült csövek használhatók víz (hideg és forró) vízellátáshoz, valamint hűtőfolyadék adagolásához a radiátorhoz.

Meg lehet állapítani, hogy a csővezeték alkalmas-e vízellátó rendszer telepítésére.

A csövek jelölésétől függően alkalmazható:

• hideg vízhez - PN szám a legnagyobb üzemi nyomás (ebben az esetben - 1 MPa vagy 10,2 kg / cm²). A víz hőmérséklete nem haladhatja meg a 20 ° C-ot;
• hideg és forró víz biztosításához - PN A maximális vízhőmérséklet nem haladhatja meg a 60 ° C-ot. Ritkán használják, az ár valamivel magasabb, mint a PN10;
• meleg és hideg vízellátáshoz - PN20 (nyomás 20,1 kg / cm-ig)²), a folyadék hőmérsékletének felső határa 80 ° C. Természetesen senki sem zavarja az ilyen csöveket a hideg víz ellátásához;

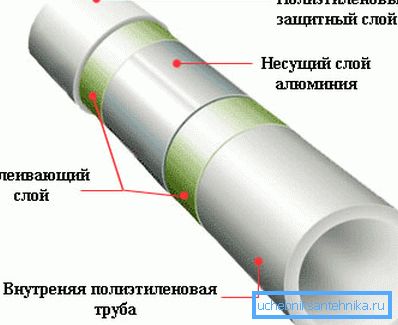

• hűtőfolyadék szállítása a radiátorok számára, az ilyen csöveket alumínium fóliával megerősítik. Megengedett nyomás - 25,49 kg / cm², és a víz hőmérséklete elérheti a 95 ° C-ot.

Szerelési technológia

A vízellátás, a szennyvíz- és fűtési rendszerek megtervezése egymással összefüggő kérdések, ezért ajánlatos befejezni a projektet a munka megkezdése előtt. Ez lehetővé teszi a csővezeték elhelyezését az optimális "útvonalon" és elkerülve a nem kívánatos kereszteződést. A szennyvízhálózat vízellátó rendszerének telepítése csak a terv kidolgozása után kezdődik.

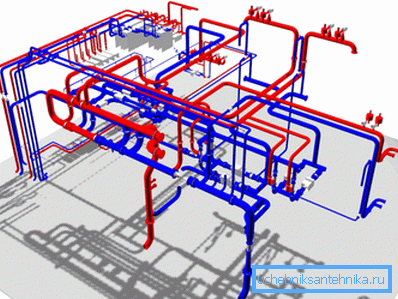

A legjobb lehet szakirányú programozásnak nevezni. A hideg és meleg vizet szállító csővezeték kékre és pirosra festett, célszerű optimalizálni az útvonalat.

Manuálisan tervezze meg jobban a grafikonon.

A tervezési utasítások a következők:

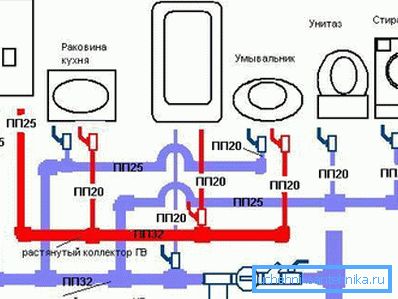

• Először is, a skála mutatja a padló (ház) elrendezését;
• jelzi a vízvezeték szerelvények és radiátorok helyzetét;
• ezt követően a tervet a vízvezeték-eszközöket csővezetékkel kell összekötni egy felszállóval (a szennyvíz elvezetésére);
• szintén hideg és forró vizet kell hozniuk.

Egy ilyen terv lehetővé teszi számodra, hogy pontosan kiszámolja az előírt számú csövet és szerelvényt.

Szennyvíz-telepítési eljárás

A csatornahálózat két alrendszerre van felosztva - belső és külső (csak magánházakra vonatkozik).

Általánosságban elmondható, hogy a műanyag-szennyvíz bevezetése a következő sorrendben történik:

• autonóm csatorna esetén először egy szeptikus tartályt kell felszerelni;
• majd a szeptikus tartályból a csöveket egy árokba helyezzük a ház alapjaihoz, kívánatos a csatorna fordulópontján telepíteni a vizsgálati kutakat;

• ezután kezdődik a belső csővezeték telepítése;
• a betonfalakban és a mennyezetekben a lyukak előre elkészülnek, és a belsejében lévő szennyvízcsatorna beépítése a felszállószerkezettel és annak csatlakozásával kezdődik;
• utána csak a padlóvezetékezést végzi, és az egészségügyi berendezést a vízelvezető rendszerhez csatlakoztatja.

Vízvezeték-rendszerek telepítése

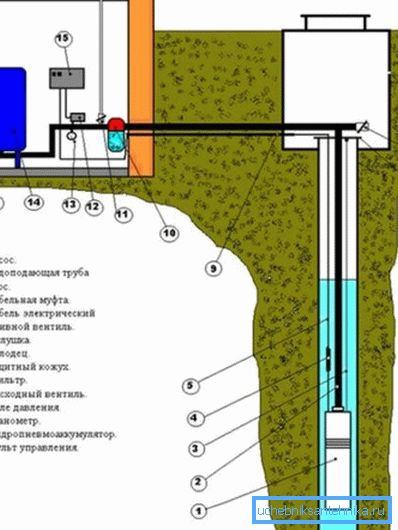

Ami a vízforrást illeti, lehet egy központi vízellátó rendszer vagy bármilyen természetes forrás, például egy tartály vagy egy kút. Természetesen a második esetben a helyzetet bonyolítja az a tény, hogy a vizet fel kell emelni a kívánt magasságra, és tartalékot kell biztosítani áramkimaradás esetén.

A városi lakás vízellátó rendszerének megszervezésénél minden sokkal egyszerűbb, elegendő ahhoz, hogy a szükséges vízvezeték szerelvényeket egy felszállóval csatlakoztassa. A vízellátás és a szennyvízcsatorna rendszerek telepítése nem nagyon különbözik, a technika főbb finomságai inkább a polipropilén csövek helyes csatlakoztatásában rejlenek.

Ha a fém- és PVC-csöveket leginkább egy harang alakú módszerrel kötik össze, és vízálló tömítőanyaggal lezárják, akkor a polipropilén csövek esetében ez nem elegendő. A szükséges tömörség elérése érdekében hegesztési technológiát alkalmaznak, míg a csövek végei a magas hőmérséklet hatására lágyulnak és a csatlakozás után egy darabra válnak.

Figyelj! A vízellátás külső részének elhelyezésekor különösen fontos figyelembe venni a fagytömeg mélységét. Jobb időt tölteni és a csövet felmelegíteni, mint télen a felhőszakadást.

Fűtési rendszer telepítése

Fűtési vízellátás szennyvíz - a kulcs a kényelmes életet a házban. De a melegítés kulcsfontosságú szerepet játszik a mikroklíma kialakításában.

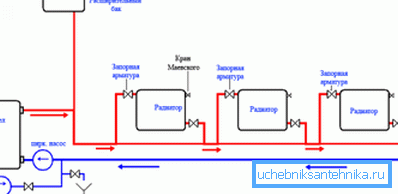

A lakásfelújítás ezen eleme a legnehezebbnek és időigényesnek tekinthető, és nehézségek merülhetnek fel a tervezési szakaszban. Meg kell határozni az áramkör kívánt teljesítményét, figyelembe véve a hűtőfolyadék típusát, hőmérsékletét, a padlószámot és a helyiség méretét. Már a számítás alapján a megfelelő szivattyú, tágulási tartály kerül kiválasztásra.

A csővezetéknek ellenállnia kell az állandóan magas nyomásnak és hőmérsékletnek, amely 90-95 ° C-os tartományban van. Ha például a vízelvezető rendszerben elegendő csak a csövek összekapcsolása, akkor a fűtőkörben folyamatosan figyelni kell a nyomást (ami azt jelenti, hogy szükséged lesz egy nyomásmérőre), és képes leszedni a felesleges vizet (tágulási tartály).

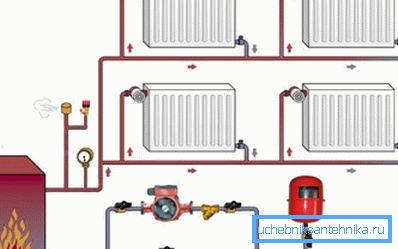

Egy másik különbség a hűtőközeg mozgásának nevezhető. Ha a szennyvízcsatorna egyszerűen belép a szeptikus tartályba, és a vízvezetékrendszer vízhez juttatja a fogyasztót, a fűtési rendszerben a hűtőfolyadék kering az áramkörön. Ez azt jelenti, hogy forró folyadékot juttatnak a radiátorhoz, és hideg folyadék van lemerítve.

Összegezve

A szennyvíz, valamint a vízellátás és a fűtés telepítése minden házban elengedhetetlen. Ezeket a rendszereket egyidejűleg tervezték és telepítették. Fontos, hogy még egy kezdő építő is képes legyen megbirkózni ezzel a feladattal.

Ebben a cikkben a videó a cikkben említett összes rendszerre összpontosít.
