A városi szennyvízcsatorna és egyéb elemei

A vízvezetékektől távol eső emberek többsége csak a városi szennyvízről tudja, hogy a függőleges csövet a fürdőszobában emelőnek nevezik, és a szennyvízcsatorna valami érthetetlen, amely a kutakban rejlik. Ma meg kell ismerkednünk a hulladékrendszer eszközével - a belső vezetékektől a szennyvíztisztító telepig. Szóval induljunk el.

A Párizsban található csatorna múzeum egyik kiállítása a régi kollektor helyszíne.

Intranet rendszer

Kezdjük azzal a hulladékelhelyezési rendszerrel, amely a ház falain belül található.

fésű

Mi a csatorna fésű?

Ez a belső huzalozás neve. A nevét a szomszédos fürdőszobával és konyhával rendelkező apartmanok jellemzője jellemzi: három vízszintes csővel (konyhai mosogató, mosdókagyló és fürdőkád) valósággal hasonlítanak egy fésűre.

A múlt században a nyolcvanas évekig a fésű hagyományos anyaga öntöttvas csövek és öntöttvas vasalatok voltak. A lángolt összeköttetéseket kábellel (antiszeptikus impregnált szerves rost) ütötte meg, és cementhabarcsokkal volt bevonva. Kevésbé, a megolvadt ként lezáró ként használják a vegyületek lezárására.

Felhívjuk figyelmét, hogy amikor ilyen vegyületeket saját kezűleg távolítanak el, azokat hajszárítóval, égővel vagy fúvókákkal kell hevíteni. A munkát csak gázmaszkban vagy légzőkészüléken végezzük. Az utasítás azzal kapcsolatos, hogy a füst kizárólag maró hatású: légzési bénulást okozhatnak.

A múlt század végén épült otthonokban szilárd PVC fésűk uralkodnak. A mai új épületekben az apartmanok belsejében található szennyvízcsatorna többnyire ugyanabból a PVC-csövekből épül fel; ma már válogatott, és gumi O-gyűrűkkel csatlakozik. A PVC mellett polipropilént is használnak, és ritkábban polietilént.

Modern műanyag fésű.

kelők

A Combs, amely a többi apartman felett helyezkedik el, kombinálja a szennyvízcsatornát. A felhasznált anyagok fejlődése némileg rövidebb volt, mint az előző esetben: az öntöttvas felszállóktól kezdve az építők azonnal előregyártott műanyagra váltottak.

A felszállót a csatornaelzáródások tisztítására szolgáló nyílásokkal látták el.

Előregyártott átmenőcső, a revíziót az eltömődések megtisztítására.

A módosítások elrendezése normalizálódik; jelen kell lennie:

  • Az épület első emeletén;
  • A legfelső emeleten;
  • Amikor a ház emeletén több mint öt - minden három emeleten.

Felülről a felszállók nyitottak; ez biztosítja a csatorna szellőzését. Elfogadható, hogy több felszállót egyesítsünk egy közös ventillátorral (szellőzőnyílással).

palló

A csatorna tetőcsomagja egy vízszintes cső, amely több felszállónyílást egyesít és átjut a kútba. Lerakását állandó lejtéssel végzik a teljes hosszúság mentén az elfolyó anyag mozgásának irányában. A lejtős pályák elfogadhatatlanok: állandó zárolások helyévé válnak.

A lejtés függ a csőátmérőtől:

átmérő Lejtés, centiméter méterenként
50 mm 3.5
100 mm 2
150 mm 1
200 mm 0.8

Mint a felszálló, a lakóház tetőterének rendszeres tisztításra van szüksége.

Ellenőrzéseket vagy kényelmesebben fel vannak szerelve ferde pólók, amelyek a lefolyók mozgása ellen irányulnak:

  • Kanyarodás (ha nem lehet megtisztítani a hajlítást egy másik revízió vagy póló útján);
  • A deszkaágy átmérője 100-150 mm - minden 15 méter;
  • Átmérője 200 mm - minden 20 méter.
Felülvizsgálat a deszkaágy közvetlen helyszínén.

Engedje el a kútba

Egy deszkával végződik. A felszabadulás a talajba illeszkedik a fagyás alatt. Kezdeményezéséhez feltétlenül szükség van egy téglalapra vagy egy revízióra a tisztításhoz.

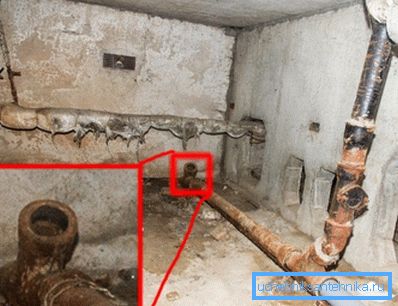

Tee kiadás előtt.

A kúttengelyre való áttérés maximális kioldási hosszát az átmérője korlátozza:

átmérő Maximális hossz
50 mm 8 m
100 mm 12 m
150 mm és több 15 m

Rendszerint a talajba való öntésre öntöttvas csövet használnak. Az ára érezhetően magasabb, mint bármely műanyagé; de a gyűrűs merevség is sokkal magasabb: az autó súlya alatt a talajtörés nem okoz kárt.

Yard csatorna, gyűjtő

jól

A csatornafalak falai általában vasbeton gyűrűk, a varratokba beágyazott tűzőkapcsok és tűzőkapcsok, amelyek lehetővé teszik további tartozékok nélkül történő leeresztését. Fedélöntvény; alsó - beton tálca.

Ez azonban nem az egyetlen lehetőség. A fotó - a régi kút téglafal.

Mivel könnyű kitalálni, a kútok a lakásépület mentén helyezkednek el pontosan az üzletekkel szemben. Közöttük egy nagy átmérőjű (200-300 mm) öntöttvas csővel van összekötve, az alsó szintre, vagy enyhén magasabbra van állítva (a differenciál-kutak esetében a terület lejtőjének kompenzálása).

Fontos: mély mélyedésekben a szerves bomlás folyamán keletkező metán és egyéb gázok felhalmozódhatnak. Maguk nem tekintik nagyon mérgezőnek; azonban a levegőben lévő oxigén minimális mennyisége fulladást, sőt tudatvesztést okozhat. A probléma tisztításakor vagy a tálcák biztosításához szükséges.

A házból a kollektorhoz tartozó összes szennyvízszárnyú kaput lyukakkal látják el. A köztük levő lépés, ebben az esetben a cső átmérőjétől függ.

átmérő Maximális távolság a kutak között
150 mm 35 m
200 - 450 mm 50 m
500 - 600 m 75 m

gyűjtő

Egyszerűen, a kollektor egy vastag cső, amely az egész várost vagy annak egyes területeit a szennyvíztisztító telepébe vezeti.

Milyen anyagokat lehet felépíteni?

  • A legrégebbi jelenleg működő gyűjtők téglából épülnek fel..
Egy téglagyűjtő romjai.
  • A jelenlegi szerkezetek többsége vasbetonból készül.. A gyűrűkből készült előregyártott szerkezetek felépítése mellett a monolitikus szennyvízcsatornákat gyakran óriási városokban építették be óriási mennyiségű szennyvízzel: a zsaluzatot beton tölti be a helyszínen.
  • Végül a nagy műanyag csövek egyre népszerűbbek lesznek az utóbbi időben.. Az alacsony gyűrűs merevség problémáját a ráncosodás okozza. Annak érdekében, hogy a hullámosított felület ne okozzon eldugulást, a cső kétrétegű, sima belső felületű.

Hogyan kapcsolódnak az egyes mikrorégiók szennyvizei és szennyvizei? Ugyanazon kút segítségével: lehetővé teszi a kollektor felülvizsgálatát, és szükség esetén tisztítsa meg a beszívó csöveket.

Azokban a ritka esetekben, amikor a terep nem teszi lehetővé a szennyvíz tömeg gravitáció általi mozgását, nyomáscsatorna épül fel. Az építés során termékeny székletszivattyúkat és polietilén nyomást alkalmaznak: ha a gravitációs cső nyomáscsökkentése nem okoz súlyos következményeket, akkor a túlzott nyomással járó véletlen baleset egyáltalán nem díszíti a várost.

A baleset következményei a nyomáscsatornára.

következtetés

Figyelembe vesszük a szennyvízrendszer ismeretét, bár kissé felszínes. Mint mindig, a cikkben szereplő videó további információkat nyújt az olvasónak. Sok szerencsét!
