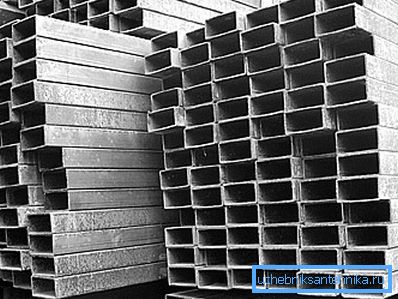

Acél négyszögletes csövek - műszaki információk és

A csővezeték megemlítésénél az elme először kör keresztmetszetű termék, amelyet vízvezeték, szennyvíz és fűtés esetén használnak. De a kereslet és a csövek, amelyek alakja eltér a kör, különösen téglalap alakú. A megfelelő cső kiválasztásához érdemes megismerkednie a szabályozási követelményekkel és a címkézési szabályokkal.

Általános információk

Négyzet és téglalap alakú szelvényeket soha nem használnak vízvezeték- vagy fűtési rendszerekhez. A négyzetes csővezeték előnyei akkor válnak nyilvánvalóvá, ha például bármely szerkezet keretét telepítik.

Amikor a munkát a saját kezével végzi, egyszerre több előnyt is megjegyezhet:

• alacsony súly;
• nagy szilárdságú;
• kiváló torziós ellenállás;
• a telepítés sebessége;
• elegáns megjelenés.

Ezenkívül a sík felület is praktikus. A fal felületéhez könnyen csatlakoztatható, és például egy korlát elhelyezésekor a profilcső tetejét sokkal nehezebb telepíteni.

Szabályozási keret

A profilvezeték előállítása úgy történik, hogy a csövet egy sor hengeren keresztül adják át, amelyek a kívánt alakot adják. Ebben az esetben meglehetősen szigorúan ellenőrizni kell, hogy a késztermék megfelel-e a készletben meghatározott méreteknek.

Ami a szabályozási dokumentumokat illeti, kiválaszthat egy egész "csomó" szabványt, amely átfogó információkat tartalmaz a profilvezeték szabványméretéről:

• GOST 8645-68, GOST 8645-86 és GOST 8645-82 - ezek a dokumentumok jelzik az acél négyszögletes csövek követelményeit és méretét;

• A GOST 8639-68 és a GOST 8639-82 egy acél négyszögletes csövek körzetében alapvető információkat tartalmaznak a négyzet alakú szakaszokon;

• GOST 30245-03 - ben benne van a csővezetékre vonatkozó adatok, négyszög és szelvény négyszög formájában. Ezenkívül tartalmazza a hegesztési szilárdság követelményeit is.

Négyszögű acélcső

Ebben az esetben először figyelmet kell fordítani a termék szélességére és magasságára, valamint a falvastagságra. Ezenkívül meg kell értened, hogy a sarkok lekerekítettek, ezért a görbület sugara is ellenőrzött.

Figyelj! Kerekítés a csővezeték sarkában - szükséges intézkedés. Ha a sarkok nem voltak lekerekítettek, akkor a torziós deformáció során ezeken a helyeken megfigyelték a stressz koncentrációkat, ami veszélyezteti a szerkezet stabilitását.

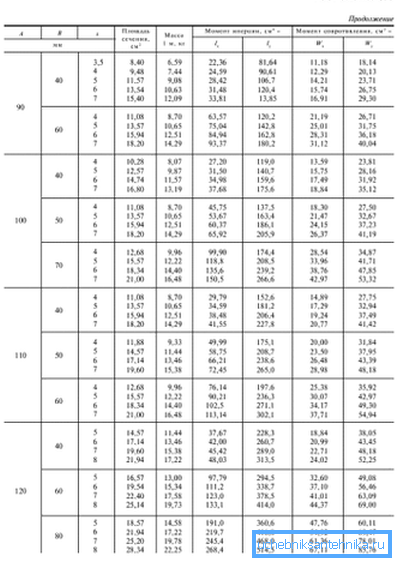

A GOST 8645-82 egy téglalap alakú acélcsövön keresztül villamos hegesztésű, valamint hideg és meleg hengerlésű csövekre is kiterjed. A választék szerint a méretek 15x10 mm és 180x150 mm között lehetnek.

És ha a minimális méretek felhasználhatók a korlát kivételével, akkor a 10 cm-nél nagyobb csővezeték magassága lehetővé teszi, hogy már a tartószerkezet elemeként használja.

A GOST 8645-86 szerinti négyszögletes acélcsöveknek meg kell felelniük a 82 éves szabványban meghatározott követelményeknek. A különbségek sokkal kozmetikusabbak és a meghatározott geometriai méreteknek való megfelelés követelményeihez kapcsolódnak.

Ennek a szabványnak megfelelően a megrendelővel egyetértésben különleges méretek állíthatók elő, átmérője 28x25 mm-től 196x170 mm-ig terjedhet. Ami a görbület sugarát illeti, az általános szabály az, hogy a sugár nem haladhatja meg a fém vastagságának kétszeresét.

Figyelj! Bizonyos esetekben a sugár növelhető a fém vastagságának hármasára. De az ügyféllel való előzetes jóváhagyás szükséges.

A GOST 8645-68 egy acél téglalap alakú csőszerelvényre ugyanazokat az információkat tartalmazza, csak a méretek kissé eltérnek. E dokumentum szerint a szabványméretek ugyanazok maradnak, és a speciális méreteknél a 28x25 mm és a 230x100 mm között vannak.

A csővezeték jelölése átfogó információt tartalmaz nem csak a szakasz méreteiről, hanem az anyagról is, amelyből készült.

A jelölés kissé eltér a hossztól függően, így lehetségesek:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90h40h4h1250kr. GOST 8645-68 / V10 GOST13663-86.

A dekódoló utasítás ugyanúgy megegyezik - balról jobbra jelezve: a szakasz és a GOST geometriai méretei, amelyek szerint a cső előállt, jelöli a csővezeték hosszúságát vagy a hosszúság sokaságát is a nevezőben - az acél típusa és a szabvány, amelyhez megfelel.

A példa a következő méreteket mutatja:

• az első esetben a GOST 8645-68 szerinti acél téglalap alakú csőnek keresztmetszete 90x40 mm, falvastagsága 4,0 mm, méretlen hossz, acél B10;
• ugyanaz, de a hossza 6,0 m;
• a geometriai méretek ugyanazok maradnak, de a hossza többszörös, 1,25 m.

Figyelj! Az ellenállás pillanatát és egyéb statikai jellemzőit 1,5 mm falvastagság alapján számítják ki. Tekintettel arra, hogy a fém vastagsága eléri a 15-18 mm-t, ha komoly terheket terveznek, akkor jobb, ha ezeket a tulajdonságokat a fal tényleges méretei alapján újraszámoljuk.

Négyzetes csővezeték

A GOST 8639-68 egy acél téglalap alakú csövek számára helyesebb a négyszögletes csőre vonatkozó szabványt felhívni, mert a szakasz magassága és szélessége egyenlő. A méretek természetesen különböznek a téglalaptól, a minimális méret 10x10 mm, a maximális mérete pedig 180x180 mm. Ezenkívül különféle méretek is rendelkezésre állnak - 32x32 mm-ről 65x65 mm-re.

Figyelj! A választékban egyes méretek zárójelben vannak, ami azt jelenti, hogy ez a méret a legtöbb feladatra javasolt. Ár-érték arány és maximális hatékonyság.

Ugyanúgy, mint egy téglalap alakú szakasz esetében, a sarok sugarának nagysága normalizálódik. Általában a sugár nem lehet kevesebb, mint kétszerese a fém vastagságának. Csak a 60x60x4 mm méretű kivétel lehet kivételt tenni, és a sugár háromszoros vastagságra növelhető (de ehhez az ügyfél beleegyezése szükséges).

Ezenkívül mindkét szabvány meglehetősen szigorú követelményeket tartalmaz a termék geometriájához, nemcsak a szakasz méretét, hanem a 90-es görbületet és szöget is eltérően szigorúan ellenőrizni kell? és így tovább

Például a GOST 8369-68 szabvány szerinti elektromos hegesztett acélcsőnek meg kell felelnie a következő követelményeknek:

• a falvastagságtól való eltérés normától függ a gyártási módtól, így a varrat nélküli hengerelt termékek esetében a fémvastagság nem térhet el a tartományi adatoktól + 12,5% -kal vagy -15% -kal, az elektromos hegesztett csővezeték - ± 10%, és a hidegen húzott - 12,5 %;
• különösen a formanyomtatványnak való megfelelés befolyásolja a terheléses munkát, ezért a fal közötti szög eltérése nem haladhatja meg a ± 1,5 ° -ot;
• a maximális görbület nem haladhatja meg az 1 m hosszúságú 1 mm-t, ezt a paramétert könnyedén ellenőrizni a saját kezével;

Ezenkívül olyan korlátozásokat javasolnak, mint a nyakkendő (az oldalak konkávja által következett), a késztermék hossza stb.

A jelenlegi szabályozási követelmények

Ha a múltban a négyzetes és téglalap alakú csővezetékek főbb jellemzőit különböző dokumentumok normalizálják, akkor a GOST 2003 a két szelvénytípus méretét kombinálta. Ez némileg megkönnyíti a dokumentummal való munkát.

A GOST 30245-03 egy acél téglalap alakú csőmérőhöz 2 asztalból áll, az első a négyzet alakú csövek standard méretét mutatja, a második a négyszögletes csövekhez.

A fent felsorolt ​​dokumentumokhoz képest a méretek kissé eltérnek:

• négyszögletes keresztmetszet esetén a legkisebb méretek 40x40 mm, a maximális méretek 300x300 mm;
• téglalap esetén a méretek 50x25 mm-től 400x200 mm-ig terjednek.

Ami a hosszúságot illeti, akkor a GOST 30245-2003 szerint ez egyenlő lehet a 6.0-mal, a maximális pedig 13.0 m-re (de csak az ügyfél beleegyezésével). A tömegtermeléshez 6,0 és 12,0 m közötti méretezési tartományt alkalmaznak.

Az előző évek standarditól való eltérése a geometriai követelményeknél is észrevehető. Figyelembe kell venni a varrat erejét, a jelölés szabályait, a tárolást stb.

Kiválasztási kritériumok

Fontos, hogy képes legyen együttműködni a termékcsaláddal. Ez azt jelenti, hogy ismerjük a szerkezet célját és a szabvány méretű táblázattal (valamint a szakasz statikus jellemzőivel) rendelkezünk, és meg kell tudnunk választani a kívánt opciót. És ha a vízellátás vagy a szennyvíz átbocsátása során meghatározó jelentőségű volt, profilvezeték esetében figyelmet kell fordítani a szerkezeti szilárdságra, az árat is figyelembe kell venni.

A fő követelmény az, hogy csak rugalmas alakváltozás megengedett (azaz a terhelés után a szerkezet visszatér az eredeti helyzetébe, hosszútávú alkalmazásával pedig a deformáció nem növekszik). Ha a számítás önállóan történik, akkor figyelembe kell venni a deformáció jellegét (hajlítás, axiális tömörítés, torzió), GOST csövek szükségesek a szakasz statikai jellemzőinek meghatározásához.

Nem valószínű, hogy valaki önállóan kívánja kiszámítani a tervet, és nem mindenki képes lesz arra. Ebben a helyzetben használhatja azokat a táblázatokat, amelyek egy bizonyos típusú terhelés hozzávetőleges méretét jelzik.

Végezetül

Annak érdekében, hogy ne tévesszen meg egy téglalap alakú cső kiválasztása során, meg kell értened a szabályozási dokumentációt és legalább nagyjából el kell képzelni a szerkezet működésének feltételeit. A profilcsövekre számos szabvány van megadva, a cikkben szereplő információk lehetővé teszik a navigálást.

A jelen cikk videója azt mutatja, hogy egy alakos cső mint keret egy jövőbeli struktúra számára.
