Acél négyzet csövek - a technika finomságai

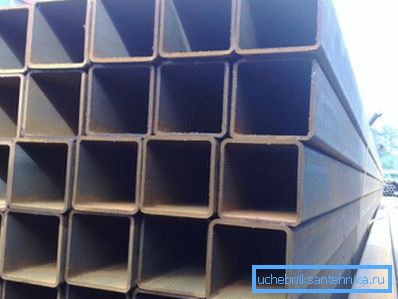

Ez a profil kizárólag szerkezeti jellegűnek tekinthető, más szóval eredetileg különböző technológiai megoldásokban készültek. A profil keretei stabilabbak és erősebbek, mint a kerek vagy akár téglalap alakú csövekhez képest. Ezt a profilot leginkább az építési technológiákban használják.

Ez a cikk rövid áttekintést ad a legkülönbözőbb típusú acéltermékek előállításának legáltalánosabb technológiáiról. Azt is jelzi, hogy a négyzet alakú acélcsövek GOST szabványai milyen mértékben szabályozzák felszabadulását.

Közös technológiák

Az előállított termékek teljes mennyisége két nagy csoportra osztható:

• zökkenőmentes;
• Hegesztett.

Ami az első csoportot illeti, a gördülő technológiáknak köszönhetően a zökkenőmentes dizájnok születnek, amelyek viszont forró és hideg hengerléssel vannak felosztva. A hosszirányú szerkezetek csoportját hegesztési technológia alkalmazásával egy fémprofilhoz csatlakoztatják.

Forró hengerlés

• A forró hengerművek szilárd öntött vagy sajtolt, sajtolt acél billetet használnak, amelyet legalább 1200 ° C hőmérsékletre melegítettek elő. Többszörös öntéssel a durva hüvely egy bizonyos méretre kerül. Ezt követően a középső görgőkhöz jut, ahol a négyzet a munkadarabra van alakítva.
• Következő az ún. Tüskés.. Ennek a technológiai folyamatnak köszönhetően, egy szilárd és előre megmunkált munkadarabból a kívánt részhez hasonló dolgot kapunk. A monolitikus üregben egy átmenő lyukat vezetnek át, és kidobják.
• Ezután az előmelegített, durva billenő, átmenő lyukkal a forró hengermű befejező vonalára kerül. Itt, a malomkalibrációtól függően, a termék már a kívánt részre kerül. Miután a falak a tervezett vastagságig gördültek és a forma majdnem készen van, a hűtőszekrénybe kerül.

• Az a tény, hogy a fém megtartja rugalmasságát, fokozatosan le kell hűlni természetes körülmények között.. Ellenkező esetben éles hűtés esetén a fém megjavítható, az eredmény erős, de törékeny kialakítás lesz.
• De ez még nem minden, az ügyfelek kiadása előtt a csöveket speciális kalibráló gépeken dolgozzák fel, és a technikai ellenőrző részleg nélkül hagyják el, ahol a négyszögletes acélcsövekre vonatkozó GOST-szabványoknak való megfelelést ellenőrzik. Továbbá, minden termék személyesen, saját kezűleg, a minőség-ellenőrző ellenőr ellenőrzi és aláírja annak minőségét.

Hidegen hengerelt technológia

Mind a hidegen hengerelt technológia maga, mind a malmok, ahol ezt a terméket gyártják, jelentősen különböznek a forró formázástól.

Bizonyos forrásokban az ilyen termékek lehetnek varrat nélküliek.

• Kezdetben a durva billet nem tüskével készült, hanem egy egész acéllemezből egy üresség megdöntésével vagy rajzolásával.
• Ezután a nagyoló görgőkön a csőhenger elhúzódik egy köztes állapotba, amelyen a tervezett falvastagságot elérik. Jelen pillanatban még mindig kerek, mivel ebben a formában sokkal könnyebb feldolgozni, plusz a feldolgozás pontossága sokszor nő.
• Ezután a termék egy speciális sajtót vezet be, amely megfelelő tüskével van felszerelve. A rajzon a kívánt formát kapja, és elküldi a kalibrációs vonalnak.

• Kisebb hibák kiküszöbölhetők a befejező kalibrációs vonalon, és a falvastagság tökéletes állapotba kerül.
• A termék szinte készen áll, de a fém ismételt összenyomódása és formázása miatt a tulajdonságok jelentősen megváltoznak, elveszíti rugalmasságát, tartósabbá és törékennyé válik a kristályrács deformációja következtében.
• A fémhez való visszatéréshez a szükséges előírások a "nyaralás" technológiáját használják. Ehhez a fém hőmérsékletét körülbelül 700 ° C-ra melegítik és lassan lehűlni hagyni.
• Az ilyen módon feldolgozott bizonyos típusú acélcsövek lehűlése kissé elveszítheti a geometriáját, és egyszerűen elvezetheti azokat. Ennek a szerencsétlen félreértésnek a kijavítása érdekében az árukat szerkesztésre küldik, melyeket speciális, helyes gépek segítségével, majd a Minőségügyi Minisztériummal végzik.

Fontos: a külső hasonlóság ellenére a hideg és melegen hengerelt szerkezetek nemcsak a műszaki jellemzőkben különböznek egymástól. Különösen a hideghengerművel előállított acélcsőnek a falvastagsága és ennek megfelelően a súlya jelentősen kisebb lesz. A melegen hengerelt csöves termékeknek vastagabb falai vannak és nagyobb súlyúak.

Hegesztett hosszirányú szerkezetek

A hosszirányú szerkezetek gyártására vonatkozó technológiai utasítások nem annyira bonyolultak és kevésbé energiaigényesek.

Ennek megfelelően a költségár és a végső ár sokkal alacsonyabb lesz.

• Kezdetben egy méretű billetet vágunk az acéllemezről a termék előállításához. Szakemberek szalagként hívják. A szalagméreteknek pontosan meg kell egyezniük a jövő cső söpörési területével.
• Amikor a szalag készen van, akkor egy speciális gépre kerül, amelyen a jövő termékének alakja a fémhez kerül. Hidraulikus rendszer görgők és tekercsek, amelynek kimenetén egy közbenső üres négyzet alakú, de a varrás még nyitva.

• Ezután a durva alakú billet belép a hegesztési vonalba. A leggyakoribb az elektromos ívhegesztés. Hegesztette a 2 mm-nél nagyobb falvastagságú dimenziós szerkezeteket. Például egy 100x100x4-es négyzet alakú acélcsövet, amelyet az építéshez igényelnek, hegesztett elektromos íves módszerrel és a GOST 8639 82 szerint szabályozható.
• A vékony falú szerkezetek hegesztettek speciális technológiával az indukciós kemencékben, ami lehetővé teszi a kiváló minőségű hermetikus varrat elérését.
• A gyártósor végén a terméket hagyományosan OTK vezérlők tesztelik, ahol a hagyományos paraméterek mellett a hegesztés minőségét speciális berendezéseken figyelik.

A szerkezetek hatótávolsága és technológiai színvonala

Nem lehet megmondani a pillanatnyilag létező négyszögletes csövek kalibrálását egy kis cikken, mert ehhez vannak megfelelő GOST szabványok a négyszögletes acélcsövekhez. Annak érdekében, hogy könnyebben megértsük az állami szabványos jelölések vadát, összeillesztettük őket egy asztalhoz, ahol jeleztük, hogy mely szabványokat mely termékekre fejlesztették ki.

Fontos: 1981-ben a GOST 12336 66 acél négyzet alakú csőszerelvényt törölték, majd TU 14-2-361-79-et használtak. Ezt viszont 1989-ben váltotta fel a TU 14-2-849-89, amely még ma is hatályos.

Szeretném megjegyezni, hogy a rozsdamentes acélból készült négyzet alakú csövet, valamint az ötvözetlen és színesfémekből készült profilozott termékeket a GOST 8645 82 szerint szabályozzák.

Ebben a cikkben a videó bemutatja az acél profilú szerkezeteket.

következtetés

Acél profilozott csöveket használnak mindenütt, ezek a gyermekek játszóterén találhatók, a könnyűsúlyú bimetál kerítések legtöbbje ezekből készül, és végül nem egyetlen modern konstrukció végezhető el különböző szakaszok acélszerkezetű szerkezete nélkül.
