Acélhegesztett hosszanti csövek típusai és jellemzői

Az acél hosszirányú elektromos hegesztett csövek az egyik legáltalánosabb anyag, amikor gázvezetékeket, vízvezetékeket, fűtési rendszereket és más csővezetékeket helyeznek el. Ezután megnézzük e csövek jellemzőit, azok típusát és alkalmazási területeit.

Az acélcsövek típusai

Először is, az acélcsövek többféle típusból állhatnak:

• Elektródás - hegesztés. Ez a gyártási módszer a legegyszerűbb és a legkevésbé költséges.

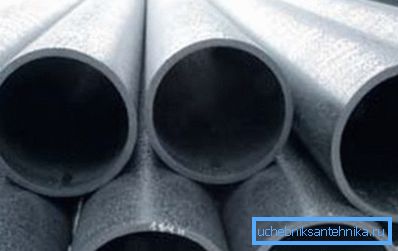

• Zökkenőmentes - ez a típus magában foglalja a melegen hengerelt és hidegen hengerelt, szilárd fémlemezből készült termékeket.. Ez a technológia bonyolultabb és drágább, azonban lehetővé teszi a nagy pontosságú és mechanikai szilárdságú termékek beszerzését.

Az elektromos termékek viszont kétféleképpen oszlanak meg:

• Spirálvarrás - a varrat nem látható a spirálon. Ezzel a módszerrel jó szakítószilárdság érhető el.
• Villamosan hegesztett egyenes varrás - a billet hosszirányú varrással rendelkezik. Ezek a termékek sokoldalúbbak és gyakoribbak. Használatukkal a vízvezetékek többsége befejeződött.

Különlegességek

A GOST 10705 91 acélhuzalos hosszirányú csövek lehetővé teszik gyártásuk 450 és 1420 mm közötti átmérőjű.

Ezenkívül keresztmetszete négy formája van:

• négyzet alakú;
• téglalap alakú;
• kerek;
• Ovális.

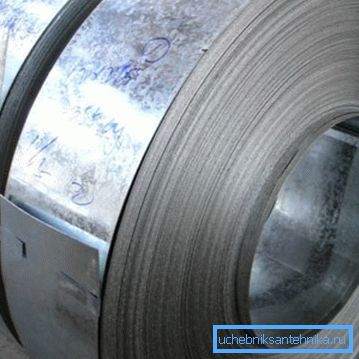

Rendszerint ezeknek a termékeknek a kiindulási anyaga szalag - ez fémlemez vagy acélszalag, amely speciális gépeken csőbe hajlik.

A GOST szerint ez a termék a következő típusú szénből és alacsony ötvözetből készült acélból készül:

• jó;
• semikilled;
• Forrási.

A választás során figyelembe kell venni, hogy ezeknek a termékeknek a jellemzői meglehetősen heterogének. Ezért a GOST 10706 76 acélhuzalos hegesztett hegesztett csövek négy csoportba oszthatók:

jellemzői

A GOST 10704 91 szerint a hosszirányú elektromos hegesztett csövek esetében a következő paraméterek lehetnek:

Ezek a hosszirányú csövek két pontossági osztályba esnek:

• A végek vágásával - ezáltal a sorjait eltávolítják.
• Nincs vágás - a sorja nincs eltávolítva.

A termék GOST 10706 91 szerint a hosszának lehető legnagyobb eltérése a pontossági osztálytól függ. Az első osztály esetében ez az érték +15 mm, a második pedig +100 mm.

méltóság

Az elektromosan hegesztett csövek előnyei közé tartoznak a következők:

• Széles termékcsalád a gyártási technológiának köszönhetően.
• A maximális átmérő 1,4 méter lehet (a falvastagság ebben az esetben 32 mm), míg a gördülő analógok átmérője legfeljebb 550 mm lehet.
• Az acélhuzalos hegesztett hosszirányú cső súlya viszonylag kicsi a gördülő analóghoz képest, ami egyszerűsíti a szállítást és a telepítést.
• Jó szilárdság, amely lehetővé teszi a csővezeték ellenállását a mechanikai igénybevételnek és a belső nyomásnak a rendszerben.
• Nagyobb térfogat azonos átmérővel, összehasonlítva a gördülő analógokkal. Ez lehetővé teszi, hogy több gázt pumpáljanak a csővezetékekbe.
• Alacsony ár, összehasonlítva más típusú acélcsövekkel.

Tipp A csővezeték összeszerelése hegesztőgép segítségével történik. Ha készséggel dolgozik ezzel az eszközzel, maga elvégezheti a munkát.

hiányosságokat

A termékek hátrányai a következők:

• Rövidebb érdességi együttható a hegesztés miatt.
• A gördülő analógokhoz képest kisebb a szilárdság, ami a hegesztés jelenlétének is köszönhető.

Termelési jellemzők

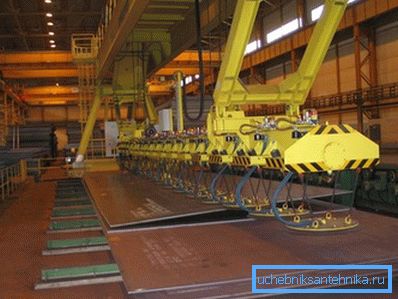

Mint említettük, az ilyen típusú termékek gyártására szolgáló anyag egy szalag, amelyet tekercsek formájában szállítanak.

A gyártási technológia a következő:

• Először is, az anyagot elkészítik - csavarták és csíkokra vágták.
• Ezután a szalagokat szalagba hajtják. Megjegyzendő, hogy ez a folyamat folyamatos, ezért ezt a szalagot végtelennek is nevezik.

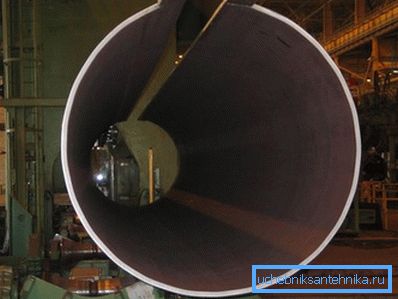

• Ezután az őrlőkön a nyitott varrással és kör keresztmetszetű nyersdarab alakul ki a szalagról.
• Ezután a varrat elektromos hegesztéssel hegeszthető. Jelenleg négy hegesztési módszer létezik, amelyek mindegyikének saját előnyei és hátrányai vannak. A módszer kiválasztásakor a prioritás a megbízhatóság és a tartósság, mivel ezek a mutatók határozzák meg a termék osztályát.

• A késztermék kalibrálva van, amely lehetővé teszi a falak pontos átmérőjét és vastagságát.
• A varratot vortex pontok vagy ultrahang segítségével ellenőrizzük. Ez a szakasz nagyon fontos, mivel a termék tartóssága függ a varrattól.
• A végső szakasz a késztermékek vágása a kívánt hosszúságú szegmensekbe, amelyeket később a raktárba szállítanak.

Figyelj! A gyártási folyamat végére a termékek címkézésre kerülnek. A termék márka tájékoztatja geometriai paramétereit, az alkalmazott építési anyag típusát és a gyártási folyamat pontossági osztályát.

A GOST 10704 76 az ilyen típusú csővezetékekhez mechanikus tulajdonságait szabályozza. Ugyanakkor a termékek kémiai ellenőrzése nem történik meg.

alkalmazási körét

A kérdéses termékek hatóköre meglehetősen kiterjedt.

Leggyakrabban az alábbi területeken használják:

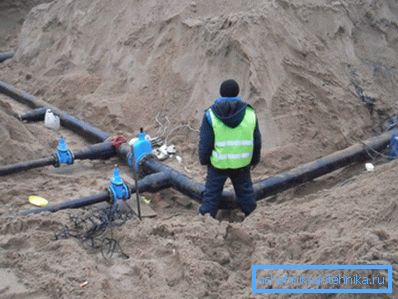

• Vízellátás - meleg és hideg vízellátáshoz használható, mivel a fém nem érzékeny a szélsőséges hőmérsékletre és a nyomásra. (Lásd még a cikk A vízvezetékek elosztása: funkciók.)
• A fűtési rendszereket - a termékeket széles körben használják a városi és helyi fűtési hálózatok építésében. Továbbá olyan esetekben, amikor a hűtőközeg hőmérséklete meghaladja a 95 Celsius fokot, csak acél anyagokat szabad használni. Ezenkívül a magas gyűrűs merevség és a hosszanti terhelésekkel szembeni jó ellenállás teszi lehetővé a csőnek szinte ideális felépítését a függőleges huzalozáshoz.
• Gázvezeték és olajvezeték - a szóban forgó termékek népszerűsége ebben az iparágban a kémiai agresszív környezetnek és a nagy nyomású (max. 16 MPa) ellenállóképességnek köszönhető.
• Az első pontossági osztályba tartozó termékeket a mérnöki és építési munkákhoz használják. Igaz, az építőiparban gyakrabban nem kerek, hanem négyzet alakú csöveket használnak, mivel jobb erőt és merevséget eredményeznek.

Figyelj! Az acélcsővezetékek felszerelésére vonatkozó utasítások a hegesztési csövek hegesztése során az ízületek éleinek előkészítését foglalják magukban, amelyek lehetővé teszik a hegesztett kötések tökéletes összekapcsolását. Ha a falvastagság meghaladja a 3 mm-t, a ferde szög nem haladhatja meg a 45 fokot.

Itt talán az összes tipikus pont, ami az ilyen típusú csövekről szól.

következtetés

Az elektromos hegesztett hosszirányú cső egy univerzális termék, amelyet különböző mintákban használnak. Alkalmazásuk kiterjedt köre a jó teljesítményhez és viszonylag alacsony költséghez kapcsolódik, összehasonlítva a hasonló termékekkel.

A cikkből származó videóból további információkat kaphat ehhez a témához.
