Butt-weld csövek hegesztése: technológia és berendezések

Ez a cikk arról szól, hogyan kell elvégezni a hegesztett hegesztési cső hegesztését. Nem úgy tesz, mintha teljes lenne: csak a szerző megpróbálja bemutatni ismereteit és gyakorlati tapasztalatait, hozzáadva az olvasó tudásának poggyászához. Meg kell ismerkednünk a hegesztéshez használt technológiák és berendezések néhány árnyalatával.

A csövek típusai

Melyik népszerű anyagot használják a csővezetékek különböző célokra történő felépítéséhez, csikorgatott?

• acél. A helyszínen gáz (acetilén) és elektromos csatlakozás, vagy csőcsatlakozás ívhegesztése.

Azonban: a vízellátó tartályok, például ahol jobb, ha gázzal gázoljuk főzni - aljzat csatlakozással. Az ömledék hegesztőhuzal kitölti a hüvely belső felülete és a cső külső felülete közötti helyet; mivel a korróziónak ellenállóbb varrás nagyobb.

• műanyag. Pontos - polietilén és polipropilén nyomás. Sokkal kevésbé gyakori (és ennek megfelelően főzött) egzotikus, mint a polibutén (PB) vagy a polivinil-dezfluorid (PVDF). Ugyanakkor a csőcsatlakozások hegesztését főleg nagy átmérőjű csővezetékekhez használják; kis szakaszoknál kapcsolószegélyeket használnak.

acél

Vizsgáljuk meg az acélcsövek hegesztésének mindkét módját.

gáz

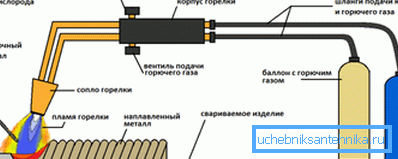

A gázhegesztő fő eszköze egy égő, hengerek - acetilén és oxigén - és nagynyomású tömlőkből álló berendezés.

A védőfelszereléshez szükséges szemüvegek és sűrű lángálló anyagból készültek. Alkatrészek vágásához és illesztéséhez az égőt egy vágócserével lehet helyettesíteni, amely különbözik az égőtől a vágócsap jelenlététől (lehetővé teszi, hogy keskeny oxigénáramot hozzon létre nagy nyomással a fáklyán belül).

Hogyan hegesztheti az elforgatható csőkötéseket?

1. Az égőt egy stabil fáklyához állítják be, egészen egyenletes fényben. Füstös és sötét, kék, a láng ugyanolyan haszontalan: az első esetben az acetilén nem ég el teljesen az oxidálószer hiánya miatt, a második esetben az oxigén felesleg ismét hőmérséklet-csökkenést eredményez.
2. A végeit (előnyösen eltávolított szeletekkel) egy kis területen melegítjük addig, amíg az acél megolvad.
3. A hegesztőhuzalt a hegesztett végek közötti résbe hozza, és az olvadt cseppfolyósított cseppeket az olvadt végfelületre fújják, és összekötik az összekötendő részek közötti hídot. A reflow zóna elmozdításával a hegesztő egyforma varrást képez az egész kerületen.

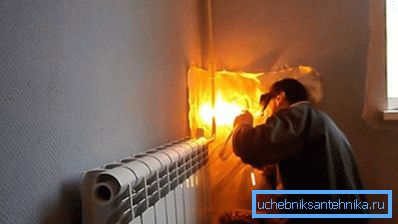

Hogyan épül fel a rögzített csőcsatlakozások hegesztése a falak és egyéb szerkezetek közelében, amelyek nem engedik be hátulról?

• Egy közönséges tükör segítségével. Úgy van felszerelve, hogy a cső hátsó része látható legyen.

A fő probléma itt az, hogy a hegesztő számára nehéz ellenállni a látható mozgások specularitásának; a képesség, hogy jöjjön hosszú tapasztalattal. Ha először próbál meg hevíteni egy rögzített varratot a saját kezével, ne próbálja meg ezt a munkát tükör segítségével.

• A csővezeték elülső oldalán levágott ablakon keresztül. A varrat hátsó oldalát belül forraljuk, majd az ablak egy töredékét eredeti helyére hajlítjuk és megtermeljük.

Milyen a hegesztett hüvely? Igen, csakúgy, mint egy csuklócsukló. Az egyetlen finomság a cső jó minőségű fűtése: annak érdekében, hogy a kapcsolat erős legyen, a felületét meg kell olvasztani.

elektromos

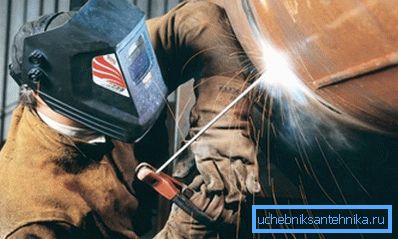

Itt az eszközök egy hegesztő transzformátor, egy elektródatartó és egy pár vezeték. A védőfelszerelésekhez dielektromos ujjatlan kesztyűt, sűrű, nem éghető anyagból készült ruhát és sötétített üvegből készült maszkot kell használni (lásd még a Polimer csövek cikkét: hogyan válasszunk megfelelő anyagot a mérnöki hálózatok építéséhez).

Megjegyzés: az elektromos ív igen széles spektrumtartományban sugároz. A sugárzás lényeges része ultraibolya. A szemüveg nélküli szemlélődés kísérletezésével álmatlan éjszakát fog fizetni az égett retina erős repedése miatt; a személy súlyos égési sérüléseket is kap, mint a nap.

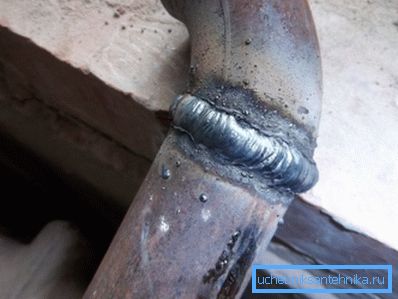

A módszer lényege az elektród és a hegesztett alkatrészek közötti állandó vagy megszakított ív létrehozása, ami abból adódik, hogy a transzformátor jelentős potenciális különbséget eredményez. Az ív megolvasztja az egyes részek éleit; ugyanakkor az elektróda fémje a hegesztési mezőbe kerül, varrást képezve.

Valójában a hegesztő művészete nagyrészt az ív karbantartására képes, és megakadályozza, hogy az elektródák az alacsony hegesztőárammal rendelkező részekhez ragadjanak, vagy túlbecsülték őket.

A hegesztő elektródák nem vezető anyagú bevonattal vannak ellátva.

A funkció kétszeres:

• A bevonat olyan dielektrikum, amely lehetővé teszi, hogy meggyulladjon a kisülés ívén. Ellenkező esetben a hegesztőnek az égő elektródát állandó távolságban kell tartania a varrástól, ami látja, hogy nem reális.
• Ezenkívül égetéskor a hegesztés felületén salak keletkezik, ezáltal megvédi az olvadt fémt a légköri oxigén túlzott kémiai aktivitásától. A szénből való elégetés fémes forralással például nagyon alkalmas arra, hogy a varrat túlságosan hajlékony legyen. Hűtést követően a salakot, amelynek alacsony a mechanikai szilárdsága, egyszerűen eltávolítható a felületről kalapáccsal, csiszolható vagy tisztítható csiszológép segítségével.

biztonság

Milyen alapvető biztonsági intézkedéseket kell betartani a gáz- és elektromos hegesztéssel történő hegesztés során?

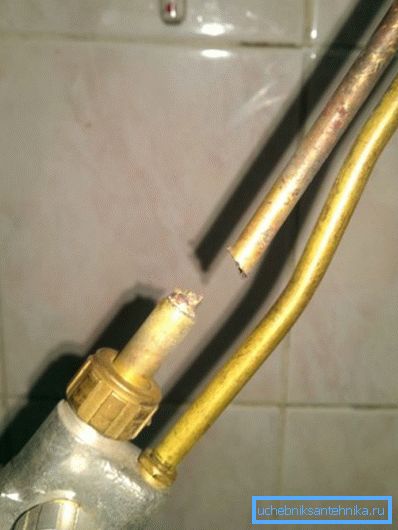

• Tartsa tisztán az égő vagy a fáklya csúcsát. A fröccsenő fémekkel való eltömődés ellentétes hatású lehet a gázkeverék robbanásakor a tömlőkben.

• Biztosítsa a csatlakozások tömítettségét a szerelvényeken. Az acetilén (vagy a fémek vágásához használt propán) szivárgása és gyulladása károsíthatja mind a tömlőket, amelyek zárt helyiségben robbanásveszélyes keverék gyors felhalmozódásához vezetnek.
• A hengerek daruk szivárgásának hiánya a működés és a tárolás során. Mi az oka ennek az utasításnak - szerintem nem tudsz magyarázni.
• Ne működtesse olajozott ruhákban, különösen olajozott kesztyűben. A tüzelőanyagok és kenőanyagok gyújtásához még nincs szükség lángra: elegendő érintkezés a tiszta oxigénnel.

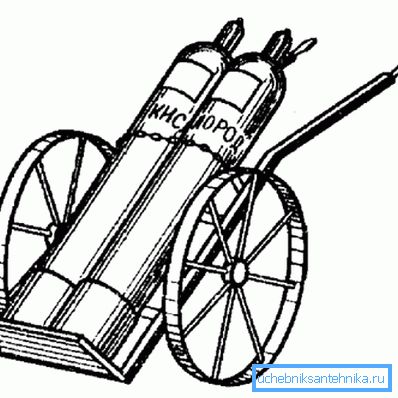

• Hengerek mozgatásakor használjon hordágyat vagy kocsit. Egy szelep által leeresztett palack valószínûleg egy kevésbé centneres súlyú, kontrollálhatatlan rakéta lövedékké változtatja meg.

• A hengerek betöltése során végzett munka során érdemes eltávolítani minden ékszert, elsősorban - jegygyűrűt. A kereslet komikusnak tűnhet, azonban sok olyan hegesztő tapasztalata, akik elvesztették ujjaikat a szelepen lévõ gyûrû miatt.
• Minden elektromos hegesztéssel végzett munkát száraz padlón végzünk. A fém alapon gumi szőnyegeket kell használni.
• A hegesztés előtt a vízvezeték nemcsak ki van kapcsolva, hanem el is dobja. A forró víz súlyos égési sérülést, valamint áramütést okozhat, ha a kesztyű és a tartó megérinti.

műanyag

Hogyan polietilén csövek és polipropilén termékek hegesztése? Ó, az acélszerkezetben, nincs mit tenni. A módszer lényege az összekapcsolt végek megolvadása és ezek kombinációja egy kis bilincsrel.

További munkát a molekuláris diffúzió hajt végre - csak egy ideig nem kell megérintenie a kötést.

És mi a helyzet a kapcsolókapcsolatokkal? Az elv hasonló; az egyetlen különbség az, hogy nem az összekötendő csövek végei vannak hegesztve, hanem a cső előzetesen megolvadt külső felülete és a belső - a kapcsolók.

Mikor használják a csavart hegesztést, és mikor használják a tengelykapcsolókat?

Egyszerű: a műanyag cső beakadásához az átmérőjének legalább 50 mm-nek kell lennie, és a falvastagságnak legalább 4 mm-nek kell lennie.

felszerelés

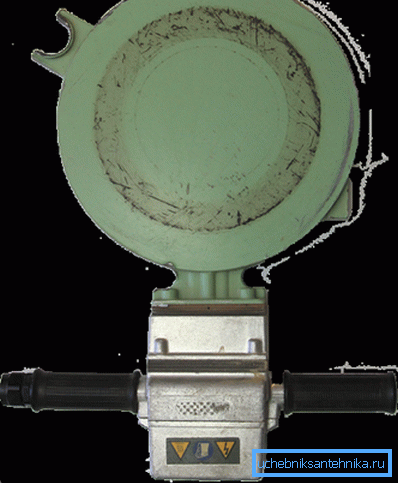

A polietilén csövek hegesztéséhez a legegyszerűbb segédeszköz az úgynevezett tükör, amely egy lapos palacsinta formájú fűtőelem. Gyakran használják az univerzális forrasztó vasalókat, amelyek lehetővé teszik a csatlakozócsatlakozások készítését: a lapos fűtőtest különböző átmérőjű csövekhez és szerelvényekhez fúvókákkal van ellátva.

Fontos: mivel az ilyen berendezések nem biztosítanak pontos központosítást, a polietilén csövek hegesztése kézi forrasztópákra csak kisnyomású csővezetékekre (nyári vízvezetékek, kis átmérőjű, önáramló csatornák) megengedettek.

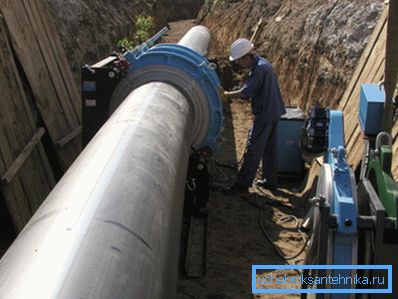

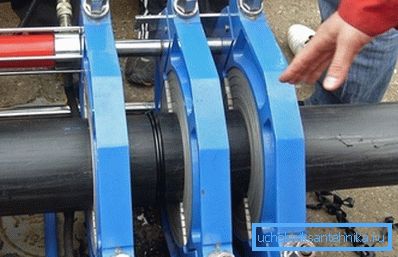

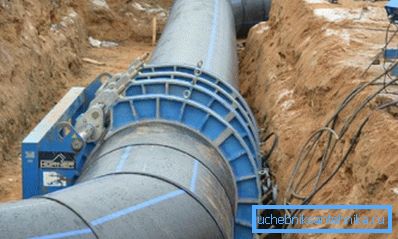

A komolyabb hegesztőgépek lehetővé teszik a csövek mechanikus központosítását és rögzítését. A 250 milliméteres csővezeték átmérőjével a hidraulikának mentésre kell jutnia: mivel mind az átmérő, mind a falvastagság elég nagy ahhoz, hogy a pontos igazítás és rögzítés a segítség nélkül legyen, nagyon problémás.

technológia

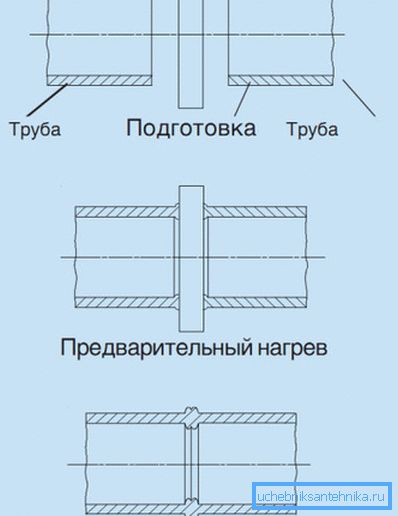

Mi a nagy átmérőjű (150-200 mm-es) átmérőjű polietilén csövek hegesztésének technológiája?

• A csövek gyűrűs klipekhez vannak rögzítve és középre vannak helyezve.
• A végeiket mechanikus felhúzóval vágják le.
• Ellenõrizzük az átrendezést és a rés méretét.
• A fűtőelem felmelegíti a végeket, majd a fűtési zónából eltávolítja.
• A csövek nyomás alatt vannak. A szorítóerő kb. 1,5 kgf / cm2.
• Lehűlés után az olvadékot (a varraton extrudált ömledék) eltávolítjuk; az interfész földi.

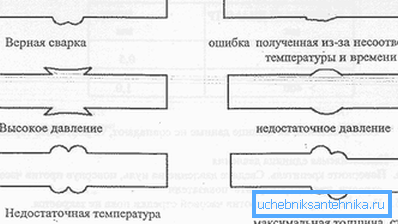

A fűtőelem hőmérsékletét és a fűtési időt a hegesztett csövek falvastagsága határozza meg. Itt van a polietilénből készült csőcsatlakozások hegesztési sebessége a vastagságok teljes tartományára vonatkozóan.

Természetesen számos finomság létezik.

• Az alap, amelyen a hegesztést végzik, merevnek kell lennie, és el kell kerülnie az elmozdulást, amikor a varrat megszilárdul. Fa alapon használt fa pajzsok.
• A maximális axiális elmozdulás nem haladhatja meg a falvastagság 1/10-ét.
• Szeles időben a csövek hátsó végei elnémulnak annak érdekében, hogy elkerülhető legyen a varrás, ami a varrás egyenetlen melegítéséhez vezethet.
• A rögzítés előtt a csövek végeit egy szöszmentes ruhával kell törölni.
• A csatlakoztatott csővezetékek szelvényeinek jelölése a vázon rögzítve egy sorban kell lennie, és a felső féltekén kell lennie.

Mit jelent a HDPE csövek hegesztése kéziszerszámok használata során?

Az elv ugyanaz:

1. A csatlakoztatott csövek végei szigorúan merőlegesek a hossztengelyhez képest.
2. Egyidejűleg és szigorúan derékszögben húzódnak a tükörrel szemben, amelyet 20-30 másodpercig 220 ° C-ra melegítenek.
3. Ezután a végeket erővel nyomta egymásnak, és ebben a helyzetben tartott 40-60 másodpercig.
4. A brat eltávolítása után egy teljesen éles késsel teljesen hűtik.

árak

Mennyibe kerül egy PND csőkötés ipari berendezésekkel történő hegesztése?

Az ár kiszámíthatóan a csővezeték átmérőjétől függ. Idézetet adunk az egyik moszkvai cégtől.

következtetés

Mint már említettük, az olvasó számára felajánlott anyag nem azt állítja, hogy minden lehetséges technológiát és megoldást lefed. Ez csak egy kísérlet a szerzőtől, hogy megosszon szerény tapasztalataival és ismereteivel (olvassa el még a cikk Viniplast csövet - funkciók és terjedelem).

A megszokott módon további információkat talál a csatolt videóban ebben a cikkben. Sok szerencsét!
