Crimping metal pipe

A fűtési és vízellátási rendszerek telepítésénél és üzemeltetésénél gyakran szükséges a csövek csatlakoztatása egymáshoz. Korábban, amikor csak fémcsöveket használtak, a kérdést a legtöbb esetben egy menetes csatlakozással oldották meg. Azonban a vegyipar fejlődésével a fém-műanyag csövek meglehetősen széles körben elterjedtek, és nem lehet megszorítani a szoros és szoros kapcsolatot szálak használatával. A helyzetből kifolyólag a technika, amelyet fém-műanyag csöveknek neveznek, és amelyekben az elemek összekötődnek speciális összekötő elemekkel. Pontosan meg kell tennie a kérdést, hogy pontosan hogyan kell ezt megtenni, és melyek azok az árnyalatok, amelyek léteznek.

A folyamat lényege

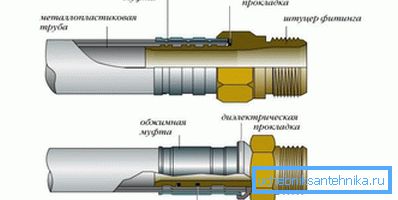

A fém-műanyag csövek krimpelő csatlakozásához általában speciális csatlakozóelemeket használnak, úgynevezett szerelvények. Ezek szerkezeti különbségei lehetnek egymástól, de leginkább a csőbe behelyezett fő részből és a cső külső oldalán viselt tömörítőgyűrűből (a hüvelyből is nevezik), amely közvetlen krimpelésre szolgál.

Ennek az összekötő elemnek a használatával szoros és tartós kapcsolatot lehet elérni, amely nem igényel különleges tömítéseket. Hozzá kell tenni, hogy a kapcsolat nem igényel összetett technikai eszközöket, és a saját kezével elvégezheti a munkát, ami pénzt takarít meg és gyorsítja a folyamatot.

A munka szakaszai

Minden munkamenetet a lehető legnagyobb gondossággal kell végezni, valamint a biztonsági előírásokat.

• Az első dolog, hogy megmérjük és méretre vágjuk a csatlakoztatandó csöveket. Az ilyen csövek vágásához speciális kapcsokat használnak. Ahhoz, hogy a munkapozícióba kerüljenek, a karok a maximálisra vannak elválasztva. Ezután csuklómozdulatokkal a fogantyúk segítségével vágja le a csövet a megfelelő helyre, majd forgassa el egy kicsit és folytassa a vágást. Így a cső fokozatos elforgatásával teljesen le kell vágni.
• Ezután a csövet kalibrálni kell. Az a tény, hogy a vágáskor leggyakrabban ovális lesz, és ez a hiba megszűnik egy speciális kalibrátorral. A készüléket behelyezzük a csőbe, és rotációs mozgások segítségével a cső végét egy kerek alakra helyezzük. Ez úgy történik, hogy eltávolítja a belső csíkot a csőről. Ez a beavatkozás azért szükséges, hogy a csatlakozódugattyú a lehető legegyszerűbben kerüljön a csőbe, és a gumitömítések ne sérüljenek.
• A munka elvégzése után egy tömörítő hüvelyt helyeznek a csőre. Nagyméretű alátétre hasonlít és felszerel.
• Ezután az összekötő elem fő része a csőbe - egy mellbimbóba kerül. Biztosítani kell, hogy a kialakításukhoz szükséges összes gumitömítés a helyén legyen. Ne felejtsen el egy különleges tömítőgyűrű jelenlétét is. Egyébként nemcsak kiegészítő tömítőanyagként, hanem azért is szükségessé válik, hogy az illeszkedő fém és a cső részét képező fémháló ne kerüljön érintkezésbe, és ne korrodáljon.

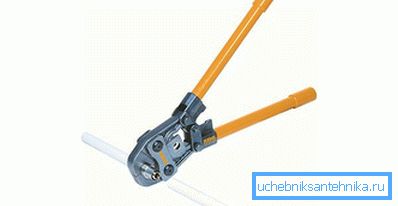

• Amikor a csatlakozó készen van, akkor továbbhaladhat a közvetlen krimpeléssel. Ehhez speciális szerszámot kell használni. Ezek lehetnek elektromos vagy mechanikus présfogók. Az ilyen típusú elektromos szerszámok csak szakosodott szervezetekben találhatók meg, így munkájának leírása nem kivitelezhető, de a mechanikus présfogók gyakoribbak és otthoni használatra ajánlottak. Ahhoz, hogy működőképes állapotba kerüljön, a fogantyúkat 180 fokkal el kell forgatni oldalra, majd nyissa ki a működő krimpelő fejet, amelybe speciális csőhüvelyeket kell elhelyezni, amelyek megfelelnek a cső átmérőjének. Ezután a szerszámot az összekötő tetejére helyezzük, és a fogantyúk szorításával a csatlakozót a cső köré tekerjük és a szerelvény beillesztésre kerül. Ezután a fogantyút oldalra tenyésztik, és a présfogót eltávolítják.

Az ismertetett manipulációk eredményeképpen szoros, erős és szoros kapcsolat érhető el. A módszer egyszerűen használható és univerzális. Használható olyan csövek csatlakoztatásánál, amelyek eltakarhatók, és amelyek nem nyúlnak ki. Az ilyen típusú csatlakozók sokféle formában és konfigurációban állnak rendelkezésre, és meglehetősen széles körű feladatokat képesek megoldani.

Csúszó prések

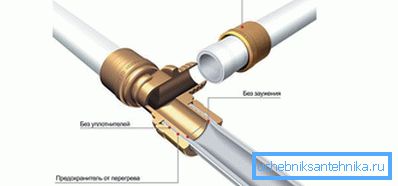

Érdemes megjegyezni, hogy a metál-műanyag csövek krimpelő csatlakoztatásának fenti módszere nem az egyetlen. Itt érdemes megemlíteni a kapcsolatot az úgynevezett csúszó présszerelvények segítségével. Ezt a módszert alkalmazzák olyan esetekben, amikor sűrűbb és megbízhatóbb csőcsatlakozásra van szükség. Ez általában akkor szükséges, ha a csövekben a becsült nyomás jelentős. A folyamat lényege a korábbi módszerhez hasonló, de bizonyos tulajdonságokkal rendelkezik.

• Először a csövet is méretre vágják.
• Ezután a krimpelő csatlakozásra kerül.

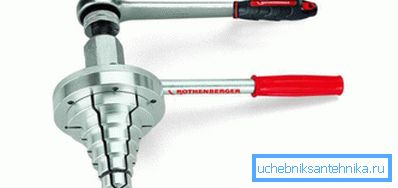

• Ezután a cső végét egy speciális eszközzel kell kezelni, amelyet bővítőnek neveznek. A munkája az, hogy kibővíti a cső végrészét, és az eredmény valami hasonló lesz.

• Ezek után a szerelvény beilleszthető a csőbe.
• Ezután egy speciális hidraulikus prés segítségével a csatlakozó hüvely a csukló felé csúszik. Ez önmagában meglehetősen szoros kapcsolatot biztosít.
• A munka végső szakasza az összekötő végső rögzítése, amelyhez speciális préselőnyomot használnak, ami a lehető legerősebb és legszűkebb kapcsolatot teremt.

Az előző esethez hasonlóan a módszerhez megfelelő számú csatlakozószerkezet létezik. A piacon különböző változatok és konfigurációk elemeit találja meg.

Tipp Egy adott típusú csőgyártó számára végzett munkához ajánlott egy speciális csatlakozási mód, valamint jól meghatározott modellek a csatlakozó szerelvényekhez.

Az ismertetett kapcsolódási módszerek mellett a technikai egyszerűség és a szoros, erős és tartós csőcsatlakozásnak nevezhető. Azonban a méltányosságban elmondható, hogy bizonyos hátrányok vannak. Pontosabban, a hátrány nem maga a kapcsolódási módszer, hanem annak a ténye, hogy használatához speciális eszköz használatára van szükség, amely nem mindenkinél van. A nyomdai kullancsok beszerzése egyszeri csatlakozáshoz alig ajánlott, de megpróbálhat bérelni egy eszközt, és sok üzlet ilyen engedményeket tesz. A módszer többi részét csak a pozitív oldal jellemzi. A folyamat teljes megértéséhez megismerkedhet a releváns videókkal, amelyek segítenek megérteni az összes bonyolultságot.

videó

Ez a videó megmutatja a csőtörés folyamatát.

Egy másik videó, amely segít a munkájában.
