Csatlakozók pnd csövekhez és egyéb csatlakozási módokhoz

Milyen csatlakozók vannak a HDPE csövekhez (alacsony nyomású polietilén)? A különböző típusú szerelvényeknek vannak különös jellemzői? Mi más, az összekötő ízületek mellett a csövek összekapcsolódása is?

Kitaláljuk.

Pipe csatlakozók

Lista

Soroljuk fel a polietilén csővezetékekhez használt összes csatlakozást.

• Tömörítő szerelvények - összecsukható gumi gyűrűs tömítésekkel. Ha egy rögzítőgyűrűvel meghúzzuk, akkor a csatlakozóanya megnöveli a tömítést; hogy viszont szorosan ragaszkodik a csőhöz és lezárja a csatlakozást.
• Elektródáscsatlakozók PND csövekhez - egyfajta tartós csatlakozás, amelyen a szomszédos felületek felmelegítésére a gyártó által előre telepített fűtőtekercs használatos. Az elektromos szerelvények kiküszöböli a forrasztás: elég csak alkalmazni egy pár 12 érintkezők volt, a letranszformátoron vagy akkumulátort, és ellenállni egy bizonyos hosszúságú fűtés.

Érdekesség: a közelmúltban átalakított hegesztő transzformátorok vonalkódolvasóval. A jelölések olvasásakor információt kapnak a feszültségről, a bemelegedési időről és a szerelvény hűtéséről.

Azonban ez az információ jelen van a kijelölésben és a vizuális olvasásra rendelkezésre álló formában.

A csatlakozás szilárdsága elektrofúziós módszerrel nem alacsonyabb, mint egy szilárd cső. A szerelvények egyetlen súlyos hátránya a meglehetősen magas ár. Az átmérő változtatása nélkül adjuk a kiskereskedelmi árakat a legkedveltebb méretű egyenes tengelykapcsolókhoz.

• Villogó kapcsolatok kizárólag szabadfolyó szennyvízelvezetéshez használható. Nyomás HDPE cső átmérője 50, 110 és 150 mm-es teljes mértékben kompatibilisek a csatorna szerelvények megfelelő méretek és gyakran használják ahelyett, hogy a hagyományos, lágyítatlan PVC-csövek. Ennek oka a polietilén sokkal jobb akusztikai jellemzői: a vastag és rugalmas falak majdnem teljes mértékben leállítják a csatornák mozgásának hangjait.

felszerelés

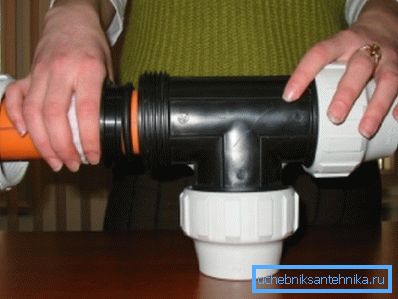

Hogyan csatlakoztassuk a csöveket egy kompressziós szerelvény segítségével?

1. A csövet különleges késsel díszítik. A távollétében használhatja a szokásos fűrészszalagot a későbbi fájl feldolgozásával. A vágásnak pontosan merőlegesnek kell lennie a hossztengelyre.
2. A levágást eltávolítják a cső belső és külső oldaláról. Jobb, ha kalibrátort használunk ehhez a munkához, de szélsőséges esetben egy éles kés fog tenni. A cél az, hogy megakadályozzuk, hogy a csípő elduguljon vagy a gumitömítést elmozdítsa.
3. A csavarra a csavaranyagra, a szorító- és nyomógyűrűket, valamint a gyűrű alakú gumitömítést egymás után helyezzük el, majd a végét a csatlakozóházba helyezzük.
4. A gyűrűket és a csavaranyákat a szél felé vezeti, és kézzel csavart.

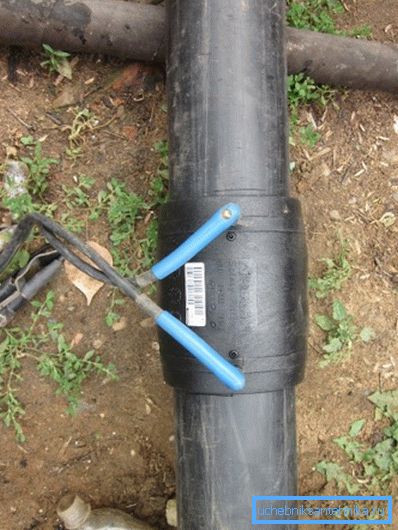

Hogyan történik a HDPE csövek hegesztése elektrofúziós módszerrel?

1. A cső ujja van, és a szemétből tisztítják.
2. Miután behelyezte a szerelvénybe, az érintkezők a megjelölés alatt jelzett idő alatt feszültség alatt állnak.
3. A csővezeték hűtési szakaszának idején a teljes mozdulatlanság megmarad.

És mi a helyzet a szennyvíz telepítésével gumitömítésekkel?

A finomságok csak kettő.

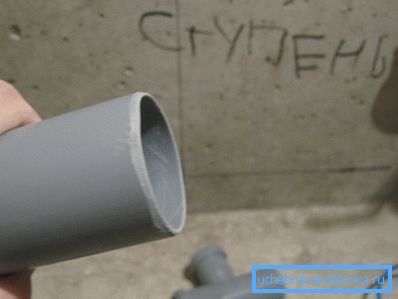

1. A külső csíkot eltávolítják a cső végéről. Ez a munka éles késsel végezhető el: a polietilén könnyen vágható.

By the way: a polipropilénektől eltérően a bolgár nem használható polietilén cső vágására és lekerekítésére. Ez a műanyag alacsonyabb olvadásponttal rendelkezik, és csak a hőkezeléssel elkerülhető a koptató feldolgozás során.

1. Egy egyszerű utasítás segít csökkenteni az ízület összeállításához szükséges erőfeszítést: egy kis szappant, folyadékot vagy közönséges anyagot kell alkalmazni a tömítőanyaghoz.

problémák

Bizonyos esetekben a HDPE csövek összekötésére szolgáló nyomáscsatlakozók nyomás alatt áramlanak. Az ok mindig ugyanaz - a rossz építés.

Ahelyett, hogy az összes gyűrűt behelyezné a csőre, a lámpatestbe egy laza sapkát helyeznek be; az élek rossz minőségű feldolgozásával együtt ez azt eredményezi, hogy a cső vége nem illeszkedik a gyűrű alakú tömítésbe, hanem ellenáll.

A probléma megoldásának módja nyilvánvaló: elegendő eltávolítani a belső csiszolást, és összeszerelni a tömítést, ellenőrizve a tömítés helyzetét.

alternatívák

Lehetséges-e a polietilén vízvezeték beszerelése során csatlakoztatni a csatlakozót?

Butt hegesztés

A kis belső nyomású csővezetékek összeszerelésénél a kézi csavarhúzást primitív forrasztópákkal - egy teflon bevonatú lapos fűtőelemmel végzik.

Miután 210-220 ° C-ra melegítettük, a csövek végeit rápréseljük, és a visszafolyás után kombináljuk. Az ömledékből történő extrudálás után az erõ szilárdsága 60-80% -ot ér el a szilárd csõ szilárdságától.

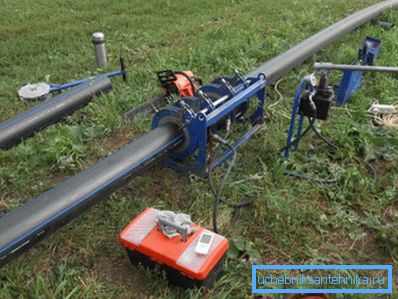

Azonban: a nyomócsövekhez erősen ajánlott forrasztó vasalót mechanikus illesztéssel és szabályozott szorítóerővel ellátni.

Keresztkötésű polietilén szerelvények

A szokásos polietilén mellett a vízellátó rendszerek telepítése gyakran úgynevezett keresztkötésű. A molekulák egyszerű módosítása miatt nemcsak egymást követő, hanem keresztkötéseket is képeznek, ami drámai módon növeli a polimer hőállóságát és mechanikai szilárdságát.

Az egyik tulajdonság, hogy a varrás adja ezt a műanyag a mechanikai memória. Ha deformálódik, a cső gyorsan visszatér eredeti állapotához.

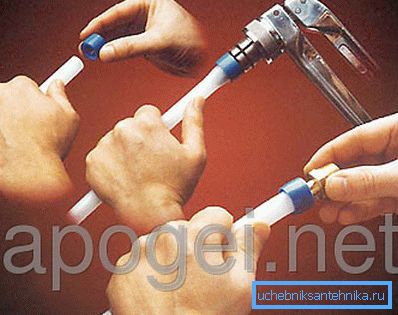

Ezt a tulajdonságot a szerelvények segítségével történő telepítéskor használják:

1. A cső egy speciális szerszám-meghosszabbító segítségével bővül.
2. A szerelvény be van dugva az aljzatba.
3. A csövet, amely szűkítve és megbízhatóan megnyomva van a szakaszt, rá van erősítve egy galléron.

következtetés

Reméljük, hogy az olvasó számára felajánlott anyagok segítenek abban, hogy kiválassza a legmegfelelőbb telepítési módot az ügyéhez.

Mint mindig, a cikkben szereplő videó további tematikus információkat tartalmaz. Sok szerencsét!
