Cső 09g2s: használt nyersanyagok, gyártási technológia,
Milyen acél a 09g2s? Mi az összetétele? Mi az, és milyen szabványok az acélból készült cső - mondjuk a 219-8 09g2s cső? Mi a termékek gyártási technológiája? Próbáljuk megtalálni a válaszokat.
Acél 09g2s
Ez a név az alacsonyan ötvözött acélszerkezetek hegesztett acélszerkezeteinek. Működési hőmérséklete -70 és + 425 között van, ami lehetővé teszi az anyag felhasználását többek között a legsúlyosabb éghajlati övezetekben, valamint magas hőmérsékletű gázok és folyadékok szállításához.
A teljes kémiai összetétel a következő:
| Az időszakos táblázat eleme | Tartalom,% |
| C | 0,12 vagy kevesebb |
| Si | 0,5 - 0,8 |
| Mn | 1,3 - 1,8 |
| Ni | 0,3 és kevesebb |
| S | 0,04 és kevesebb |
| P | 0,035 és kevesebb |
| Cr | 0,3 és kevesebb |
| N | 0,008 és kevesebb |
| Cu | 0,3 és kevesebb |
| mint | 0,08 és kevesebb |
| Fe | 96 - 97 |
Érdekes módon: az Orosz Föderációban elfogadott elnevezési rendszerben az acélminőség megnevezése 0,09% -ban jelzi a szén mennyiségét, és nem a megengedett legmagasabb 0,12 értéket. A fennmaradó szimbólumok mangánt (legfeljebb 2%) és szilíciumot (kevesebb, mint 1%) jelölnek.
Mit mondhatsz erről a márkáról:
- Erõsebb, mint a legtöbb acél., amelynek ára körülbelül azonos szinten (kb. 25 000 rubel / tonna).
- Magas viszkozitás, kis mennyiségű szénnel együtt, még súlyos fagyban is fennáll.
- Ami különösen hasznos - a hegesztés során nincs keményedés vagy túlmelegedés, ami befolyásolja a műanyag tulajdonságokat. (Lásd még a Butt-Weld Pipe cikket: Jellemzők.)
csövek

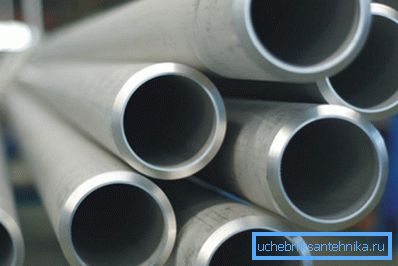

Milyen csövek készültek az acél 09g2s-ben? Mivel kivételesen erős fémmel foglalkozunk, logikus feltételezni, hogy ez a minőség lesz a kereslet. Valójában: az acélt elsősorban a varrat nélküli csövek gyártásában kell keresni.

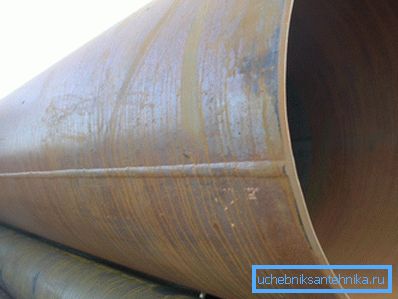

Az okok teljesen egyértelműek: a hosszirányú elektromos hegesztés mindig a csővezeték gyenge pontja. És ahol különleges hidraulikus nyomás ellenállásra van szükség, megpróbálják megszabadulni tőle.
Milyen varrat nélküli csöveket használnak? Nyilvánvaló, hogy a saját vízvezeték szereléséhez saját erejük kissé felesleges: az alkalmazás elsődleges területe különféle célú nagynyomású csővezetékek. Így a 14 mm vastag falvastagságú 168x14 St 09g2s cső 18 MPa (100 atmoszféra) fölötti üzemi nyomásra van kialakítva.
Gyártási technológia
A modern iparág kétféleképpen dolgozza fel a varrat nélküli acélcsöveket - meleg és hideg deformáció. Mit jelent gyakorlati értelemben? Röviden leírjuk a termelés főbb szakaszait.

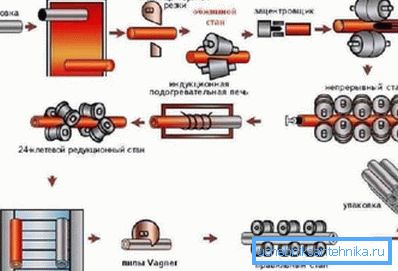

Forró deformáció
- Egy szilárd hengeres betétet (rudat) helyeznek el egy kemencébe, ahol olyan hőmérsékletre melegítik, amelyen az acél műanyagvá válik.
- A piercing malomban a cső egy üreges henger alakú - hüvely.
- Hőálló kenőanyaggal bevont tüske be van helyezve a hüvelybe, és belső átmérőjét képezi.
- Újrahevítés után a hüvelyt a tüskére forgatják, egymás után csökkentve az átmérőhengerét.
- A kalibrált és hűtött billet a tüske eltávolítása után a kívánt hosszúságú darabokra vágódik, átadja a minőségellenőrzést, és a késztermék raktárba szállítja.
Hideg deformáció
Ennek a technológiának a legfontosabb különbsége az, hogy a perforáló malom után a béléscső lehűl és deformálódni kezd, jóval az acél átkristályosításának pontjánál alacsonyabb hőmérsékleten.
Fontos: a görgők után a munkadarab megereszkedik (melegítés, majd lassú hűtés). Ezáltal eltávolítják az alakváltozás során felhalmozódott belső feszültségeket, ami pozitívan befolyásolja a termékek duktilitását és végső szilárdságát.
profilalkotás

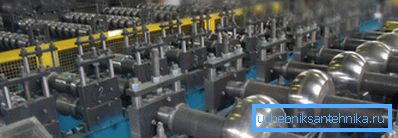

A varrat nélküli profilcsövet - négyzet vagy kerek - ugyanabból a kerek billetből lehet előállítani, mégpedig a görgők alakváltozásával, előzetes melegítéssel vagy utólagos hőkezeléssel.
választék
Milyen méretű csövek találhatók az értékesítésen? A melegen hengerelt csövek táblázatát a GOST 8732-78, hidegen deformálta - a GOST 9734-75-ben tartalmazza. A profiltermékeknek vannak saját szabványaik: a négyzet alakú termékkínálat megtalálható a GOST 8639-82, négyszögletes - a GOST 8645-68-ban.
Melegen hengerelve
A GOST 8732-78 szerint a következő méretek tartoznak:
- Átmérő: 20 - 530 mm.
Megjegyzés: a megrendelővel együttműködve 550 mm átmérőjű termékeket lehet készíteni.
- Falvastagság - 2,5 - 75 mm.
A méretek listáján kívül a szabvány előírja a gyártók számára a korlátozások tűréshatárait:
| Külső átmérő, mm | Eltérési határ | |
| Normál pontosság | Megnövelt pontosság | |
| 50 vagy kevesebb | 0,5 mm | 0,5 mm |
| 50-219 | 1% | 0,8% |
| 219-nél több | 1,25% | 1% |
hidegen alakított
A GOST 8734-75 szerint a hidegen hengerelt csövek mérete kissé eltérő.
- A minimális külső átmérő 5 mm, a maximális 250 mm.
- Falvastagság - 0,3 - 24 mm.
Meglévő tűréshatárok:
- Legfeljebb 10 mm külső átmérő esetén legfeljebb 0,15 mm eltérés megengedett.
- 10-30 - 0,30 mm.
- 30-50-0,4 mm.
- 50 mm-nél nagyobb keresztmetszettel az eltérés nem haladhatja meg a névleges érték 0,8% -át.

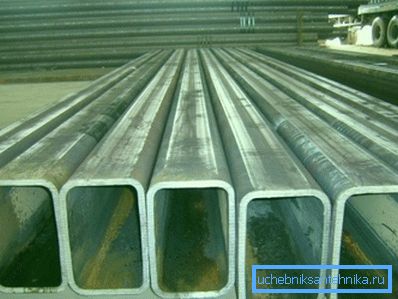

négyszögletes
A méretek 15x10-től 180x150-ig terjednek; Ezenkívül a szabvány speciális méreteket is biztosít - akár 230x100 mm-es. Falvastagság - 1-től 12-ig (speciális méretű termékeknél - legfeljebb 20) mm.
szögletes
Itt a legkisebb méret 10 mm, milliméteres fal. Maximális - 180 fal vastagsága 14 mm.
következtetés
Reméljük, hogy kielégíthettük az olvasó kíváncsiságát a meglehetősen egzotikus csőtermékekkel való ismerkedés területén. Mint mindig, a videó ebben a cikkben további információkat nyújt. Sok szerencsét!
