Cső 76 mm-es varratmentes és elektrofúzió: megkülönböztető
Ha 76 mm-es (külső átmérőjű) csőre kíváncsi, akkor ne felejtsük el, hogy egy ilyen profilt két különböző állami szabvány szerint gyártanak, ez a GOST 8732-70 (zökkenőmentes zökkenőmentes) és a GOST 10704-63 (villamos hegesztésű).
Ezen két szabványon kívül számos kiegészítés létezik - a TU és DU (feltételes átmérő), de ez szűk szakosodás, ahol a termékeket kis tételekben gyártják, bizonyos műszaki feltételek mellett, és leggyakrabban megrendelésre kerülnek, így csak közvetlenül a gyárból szerezhetők be .
Most a raktárakban és üzleteinkben megtalálható termékekről beszélünk, emellett a jelen cikkben bemutatott videó tematikus bemutatását is fel fogják hívni.
Cső a GOST szerint
Megjegyzés. Ha 76 mm-es átmérőjű csőre van szükséged, akkor a gyártónál össze kell hangolni ezt a leginkább feltételezett belső átmérőt. Vagyis a fal vagy csíkok vastagságát írja le.
Mit kell keresni a vásárláskor?
- Attól függően, hogy milyen célra kívánja elérni a 76 milliméteres profilt, nemcsak a külső átmérőjénél, hanem a belső vagy a falvastagságnál is figyelmet kell fordítania, ha nem érdekli a cross-country képesség.. Tehát a GOST 10704-63 (villamosan hegesztett) utasítás szerint a fém (hengerelt lemez) vastagsága 1,4 mm; 1,6 mm; 1,8 mm; 2,0 mm; 2,2 mm; 2,5 mm; 2,8 mm; 3,0 mm; 3,2 mm; 3,5 mm; 4,0 mm; 4,5 mm; 5,0 mm; 5,5 mm. A GOST 8732-70 (varrat nélküli) szerint ez a paraméter 3,5 mm; 4,0 mm; 5,0 mm; 7,0 mm; 8,0 mm; 10,0 mm.
- Ez a paraméter határozza meg, hogy mennyi 76 cső súlya (tömeg általában figyelembe veszi futóóránként), valamint annak költségeit, nem számítva a gyártási módot (villamosan vagy zökkenőmentesen), amelyre az árazás is függ. De ha nem merülsz bele a számszerű számítások finomságaiba, akkor azt mondhatjuk, hogy a termékek ára egy méteres méteren a fém súlyától függ, ezért drágább a vastag falú.
- A népszerűség kedvéért a vékonyfalú profil bizonyosan vezető szerepet játszik egy vékonyfalú (frontális) szem előtt (az anyagköltség döntő szerepet játszik), de még mindig fontos figyelembe venni a műszaki specifikációkat, különösen nyomásvezetékek telepítésekor. Például a 76 csővezeték fűtése nem síkhuzalos huzalozásként történik, hanem felszállóként és autópályákként, ezért fontos figyelembe venni a hőhordozó nyomását (maximális nyomását). Még egy rendes kerítésnél is, egy vékonyfalú profil nem lesz teljesen megfelelő - ebben az esetben természetesen az elektrolitikus profil nagyon alkalmas, ám annál vastagabb a lap, annál magasabb a kerítés élettartama.
- Előfordul, hogy az eladó nem árusítja az anyag árát, hanem az űrtartalom és az el nem kezdett személy számára meglehetősen nehéz megérteni, de itt csak figyelembe kell venni a 76 mm-es, 1 mm-es cső súlyát, különböző falvastagsággal. Így, figyelembe véve ezt a paramétert, könnyedén megismerheti egy adott termék egy tonna méteres mérőszámát, melyben az alábbi táblázatok segítenek Önnek. Ha nincs lehetőség mérlegelni az anyagot, és az árat űrtartalom adja, akkor egy ilyen számítás könnyen elvégezhető ceruzával vagy papírral, de ehhez újra meg kell tudnia a mérő tömegét.
asztalok
| Külső átmérő (mm) | Falvastagság (mm) | Súly / méter (kg) | Metrikus terület tonnánként |
| 76 | 1.4 | 2576 | 388,3 |
| 76 | (1.5) | 2867 | 348,8 |
| 76 | 1.6 | 2936 | 340,6 |
| 76 | 1.8 | 3294 | 303,6 |
| 76 | 2.0 | 3650 | 274,0 |
| 76 | 2.2 | 4004 | 249,7 |
| 76 | 2.5 | 4532 | 220,7 |
| 76 | 2.8 | 5055 | 197,8 |
| 76 | 3.0 | 5,401 | 185.2 |
| 76 | 3.2 | 5745 | 174,1 |
| 76 | 3.5 | 6,258 | 159,8 |
| 76 | 3.8 | 6766 | 147,8 |
| 76 | 4.0 | 7.103 | 140,8 |
| 76 | 4.5 | 7,935 | 126,0 |
| 76 | 5.0 | 8755 | 114,2 |
| 76 | 5.5 | 9,562 | 104,6 |

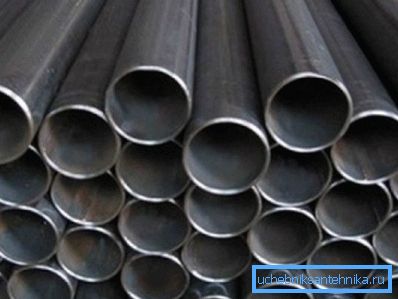

Villamosan hosszirányú (GOST 10704-63)
| Külső átmérő (mm) | Falvastagság (mm) | Súly / méter (kg) | Metrikus terület tonnánként |
| 76 | 3.0 | 5,40 | 333,3 |
| 76 | 3,2 * | 5.74 | 312,5 |
| 76 | 3.5 | 6.26 | 285,7 |
| 76 | 4.0 | 7.10 | 250 |
| 76 | 4.5 | 7,94 | 222,2 |
| 76 | 5.0 | 8,76 | 200 |
| 76 | 5.5 | 9,56 | 181,8 |
| 76 | 6.0 | 10.36 | 166,6 |
| 76 | 6.5 | 11.14 | 153,8 |
| 76 | 7.0 | 11.91 | 142.8 |
| 76 | 7.5 | 12.67 | 133,3 |
| 76 | 8.0 | 13.42 | 125 |

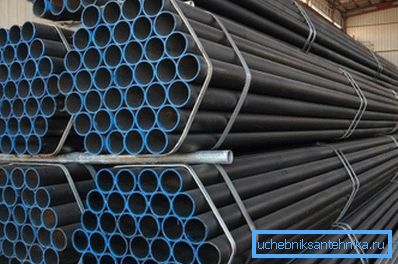

Zökkenőmentes zökkenőmentes (GOST 8732-70)
Megjegyzés. Ezzel a táblázattal egyszerűen meghatározhatja a szükséges paramétereket, például, ha egy 1 méteres cső 76x3 mm (varrat nélküli) súlya 5,4 kg, majd egy tonna 133,3 méteres gyártást eredményez. Vagy például a 76x4 mm-es csőtömü (villamosan hegesztett) 7,103 kg, majd egy tonna 140,8 m-es profil.
Tulajdonságok és alkalmazás
A működési igényektől (céltól) függően az ilyen csövek bizonyos acélminőségekből állnak, amelyek megfelelnek egy bizonyos állami szabványnak.
- A - A mechanikai tulajdonságokat a GOST 380-88 szerint szabványosítják. Acélminőség: St2sp, St4sp, St5sp, St6sp.
- B - A mechanikai tulajdonságokat a GOST 380-2005 (módosított), 1050-88, 4543-71 és 19281-89 szabvány szerint szabványosítják.
- B - A mechanikai tulajdonságokat a GOST 380-2005, 1050-88, 4543-71 és 19281-89 szabvány szerint szabványosítják.
- G - A mechanikai és kémiai tulajdonságokat a GOST 1050-88, 4543-71 és 19281-89 szabvány szerint normalizálják. A mechanikai tulajdonságok ellenőrzését hőkezelés után mintákon végezzük.
- E - Ezek a csövek nincsenek besorolva a kémiai összetétel és a mechanikai tulajdonságok tekintetében. Ez az opció magában foglalja a hidraulikus nyomás vizsgálatát.

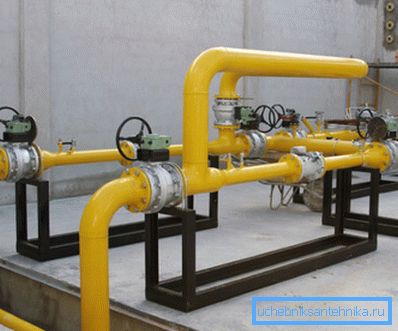

A varrat nélküli csöveket olajnak és gáznak is nevezik, azaz fő alkalmazási területük az olaj- és gázvezetékek és a vízellátó hálózatok területén van, azaz mindenhol, ahol minőségi követelmények vannak. De a csövek elektromos hegesztett profilját gyakrabban használják a gépészeti, szerkezeti és a különböző jellegű szerkezetek szerkezeti anyagaként, és a telepítés kézzel történik.
következtetés
A 76x3 mm-es cső súlyának ismerete, vagyis a 765 mm-es egyenes vonalméret alapján könnyen felmérheti a telepítésüket az Ön webhelyén vagy termelési területén végzett munkákra. Emlékeztetni kell arra, hogy a nagyvállalatoktól való beszerzés, mint általában, némileg olcsóbb.
