Cső a kazánhoz - gyártás és szerelés

Fűtőkazán telepítésekor fontos pont a kémény telepítése, függetlenül attól, hogy a kazán szilárd tüzelőanyaggal vagy gázzal működik-e. A fűtési rendszer biztonsága és hatékonysága elsősorban attól függ. Ebben a cikkben megfontoljuk, hogyan kell egy csövet készíteni a kazánhoz és telepíteni.

Csőgyártás

Alapvető követelmények

A kipufogócsatorna jelenléte a kazán használatának egyik legfontosabb feltétele. Szükséges a mérgező égési anyagok kívülről történő kivonására. Meg kell mondani, hogy egy ilyen cső rendszerint egy kazánnal van ellátva, de egyes esetekben szükség lehet önállóvá tételre, például ez a telephely konfigurációjának tudható be.

Nem könnyű a szerkezet gyártása, a legfontosabb az, hogy megfelel bizonyos követelményeknek, amelyeket az alábbiakban figyelembe veszünk:

• A kéményanyagnak nem éghetőnek kell lennie..
• A kémény minimális keresztmetszete legalább 250x250 mm legyen. Az átmérőt a kazán kéményének területétől függően számítják ki;
• A szerkezeti elemek ízületét le kell zárni.. A tömítést természetesen nem éghető anyagokkal végzik.
• Ha a kialakítás több szakaszból áll, akkor az egyes felső részeket alul kell elhelyezni.

Ezeknek a szabályoknak a megismerése nem nehéz feladat a kémény vagy a kémény, az egyetlen dolog, amit el kell döntenie az anyag gyártásához.

anyagok

Nem sokkal régen a kémények főleg téglából készültek, azonban az utóbbi időkben számos más lehetőség is megjelent. Ezt követően a leggyakoribbnak tekintjük:

gyártás

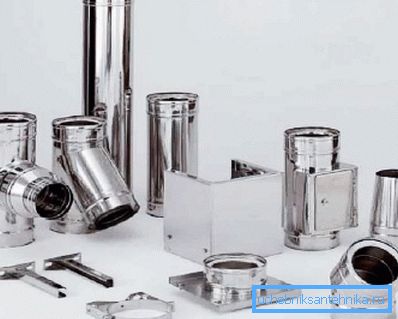

Valójában a kémény gyártása csövek készítését jelenti, amelyeket később egyetlen rendszerbe építenek. Ezért ebben a szakaszban csak a csövek hosszát kell kiszámítani és vágni. Ezután folytathatja a telepítést.

Csőbeépítés

Alapvető követelmények

A kémények és a füstcsövek felszerelésére számos fontos követelmény van:

• A kémény csatornáját függőlegesen kell elhelyezni (a maximális eltérés megengedett legfeljebb 30 fok / méter), és nem szabad szűkíteni és meghosszabbítani a hosszát.
• A csőnek a ház gerincén kell emelkednie, ami megakadályozza a levegő szivárgását és biztosítja a jó minőségű füstelvezetést. A magasság a kémény helyétől függ:

• Ha a tető lapos, a csőnek egy méterrel fel kell emelkednie;
• Ha a szerkezetet méterenként a gerincről eltávolítják, a magasság felett legalább 0,5 méter legyen.
• Ha 2-3 méteres csövet távolít el a gerincről, akkor beállítható vízszintesen.
• Ha a tető egy magasabb épület szomszédságában van, a kéménynek fel kell emelkednie a tető fölé.

Azt is szem előtt kell tartani, hogy a szilárd tüzelőanyag vagy gázkazán minimális csőmagassága 5 méter.

• Kanyarok esetén a vízszintes szakaszok hossza nem haladhatja meg az egy métert.

Figyelj! Ha a kéményt a tető felett 1,5 méternél magasabbra emelték, akkor zárójelekkel kell rögzíteni.

A sétányok

A kazánok minden típusú kéményének két típusa van:

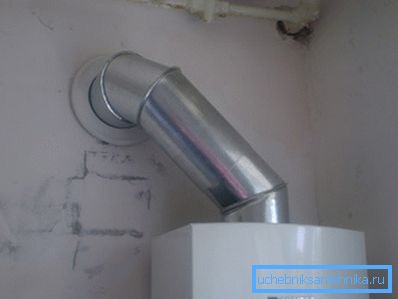

• Kültéri - a falra vagy az utcára néző ablakra, majd a külső fal mentén.

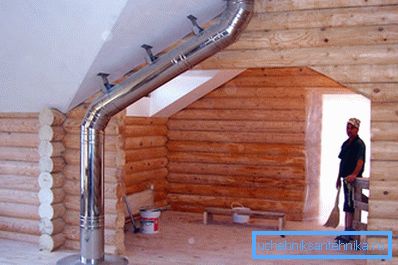

• Belső - a szerkezet fő része a házban található. Kilépés az utcára a tetőtér és a tetőfedés átfedésével.

Mindenesetre a legnehezebb telepítés pillanat az átjáró. Az a tény, hogy a kéménynek nem szabad éghető anyagokkal szomszédosnak lennie (a távolságnak 13-25 cm-nek kell lennie), mivel magas hőmérsékletre hevítik, ez különösen igaz a szilárd tüzelőanyag-kazánokra. Ugyanakkor az átjáró egységnek légmentesen kell lennie.

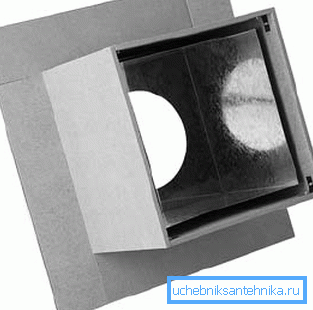

A probléma megoldásához rendszerint egy csatornát használnak, amelyet áttörésnek is neveznek. Ez a konstrukció acélból vagy bányabból készülhet. A doboz és a cső közötti tér tele van szigetelőanyaggal - lehet ásványgyapot, expandált agyag vagy homok.

A tetőn keresztül történő átjárást különleges, köténykötegekkel tervezik. A tömítőkötéseket hőálló tömítőanyaggal végezzük. A cső és a tető szomszédságában lévő falprofil általában rézből, acélból vagy horganyzott.

Telepítési eljárás

A cső telepítése a fűtőkazánra a következő sorrendben történik:

• Az első dolog, amit meg kell tennie, a jelölés a mennyezeten, a méret a folyosó profil és vágott egy lyukat a mennyezet a kívánt méret.
• Ezután egy átmeneti dobozt helyeznek a lyukba.

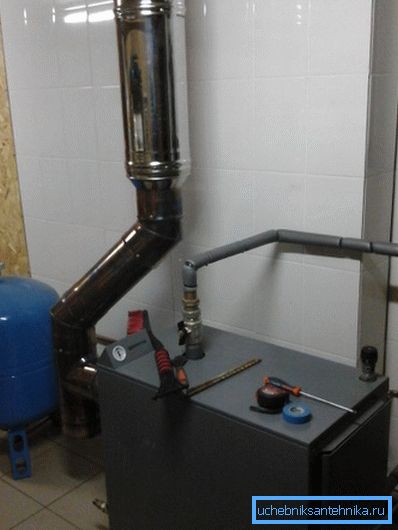

• Ezután a csővezetéket átengedik a csatlakozócsövön és a kazán kimeneti csövével rögzítik. Így a kazán hőcsövének szűk folytatása kéményrendszer formájában történik. Az ízületet azbesztkábellel kell lezárni.
• Ezt követően, a létesítmény a hozzáférési port a tetőfedő. E célból speciális rácsrendszert lehet végrehajtani.
• A munka végén külső csövet vezetnek át a csatlakozócsövön keresztül, és csatlakoznak a kémény belső részének csőhöz.

Itt talán a kémény telepítésére vonatkozó rövid utasításokat. Beépítés után a szerkezetet szigetelni kell, és felülről fel kell szerelni a szikrafogó.

Hőszigetelés

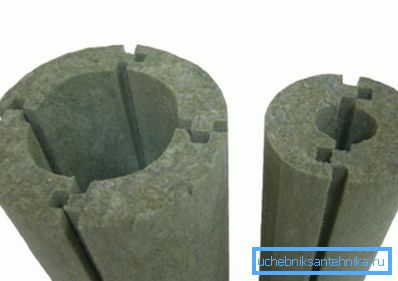

A kémény kötelező eleme a hőszigetelés. Megakadályozza a kondenzáció kialakulását. Mivel a szigetelőanyag ásványgyapotot használt, amely egyszerűen a cső körül van.

A hőszigetelőt házzal kell védeni, általában horganyzott acélból készül.

Tipp Annak érdekében, hogy a csövek hőszigetelését ne lehessen elvégezni, speciális kézi csövek kéményét lehet készíteni, amely eredetileg két falat tartalmaz. A falak között hőszigetelő.

Jelentős hibák

Gyakrabban a kazáncsövek építésének minden kezdője a saját hibájukkal kezeli a következő hibákat:

• Használjon olyan anyagokat, amelyek nem alkalmasak a kéményre (azbeszt, alumínium).
• A telepítés során lehetővé teszik a kémény érintkezésbe lépését a mennyezetkel vagy a tetővel, ami az anyagok lángolásához, vagy akár tűzvesztéséhez vezet (a szilárd tüzelőanyag kazánokra vonatkozik).
• Nem megfelelően lezárt csőcsatlakozások, amelyek a füstbe behatolnak a helyiségbe. Káros lehet az egészségre.
• A szerkezet elégtelen hőszigetelése - ennek következtében akár a gázkazán csillapítása is vezethet, különösen akkor, amikor a kazánt időről időre, például a házban használják.

Kéményápolás

Annak érdekében, hogy a kéményrendszer hatékonyan megbirkózzon a feladattal, és amennyire csak lehetséges legyen, időről időre szükséges karbantartani:

• Minden fűtési időszak előtt meg kell vizsgálni a rozsda szerkezetét, repedéseket vagy bármilyen egyéb hibát, amely a rendszer nyomáscsökkentéséhez és az égéstermékeknek a helyiségbe való behatolásához vezethet.

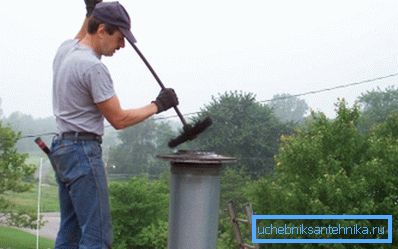

• Ha a kazán szilárd tüzelőanyaggal üzemel, a rendszert évente meg kell tisztítani, különben nemcsak a kapacitása csökken, hanem a gyújtóforrás valószínűsége is. A tisztítást mechanikailag nem szükséges elvégezni, az eljárást speciális kémiai vegyületek égetésével lehet a kazánban végrehajtani.

Figyelj! Az ellenőrzés nemcsak a kéményt, hanem a rendszer összes többi elemét is megköveteli. Ez időt hagy a probléma megtalálására és megoldására. Például ha a kazán forr, és a csövek hidegek, a szivattyú valószínűleg nem működik, vagy a szűrő eltömődött.

Itt talán a kazánok csövek gyártásának és telepítésének összes fő pontja.

következtetés

A kazán kéményeszköze felelősségteljes megközelítést igényel, mivel a ház minden lakójának biztonsága attól függ. Ezenkívül az összes fenti szabvány betartása hatékonyabbá teszi a rendszert.

Tekintettel a kiadás technikai oldalára, akkor tegye le a kéményt és önállóan hajtsa végre a telepítését minden otthoni mester erejéig. A cikkből származó videóból további információkat kaphat ehhez a témához.
