Csőcsatlakozások: csővezetékek és acélszerkezetek

Milyen módszerekkel lehet nyomó- és gravitációs vezetékeket összekötni? Mi biztosítja a kapcsolat szorosságát? Melyik kötőelemen krómozott csövekből készült ruhákra szerelhető egy állvány vagy fogas? Próbáljunk választ találni ezekre a kérdésekre.

besorolás

Kezdjük az osztályozással.

A kapcsolatok lehetnek:

• Hermetikus és nem hermetikus. Nyilvánvaló, hogy az előbbi kivétel nélkül minden csővezetékben használatos, az utóbbi - különböző fémszerkezetek összeszerelésében.
• A hermetikus összeköttetések pedig nyomás és nem nyomás hatására vannak osztva. A második - különféle szennyvízrendszerek - háztartási, ipari és csapadékvíz - meghatározó alkalmazási területe.

By the way: a szennyvíz is nyomást gyakorolhat. Ha az elfolyó anyagot a lejtőn kell szállítani, akkor a széklet (vízelvezető) szivattyú ezt a funkciót feltételezi.

• Ezenkívül a kapcsolat összecsukható és nem összecsukható.

Forduljunk konkrét megoldásokhoz.

Tömített csatlakozások

hegesztés

Az acélcsatlakozás hagyományos módja, és az utóbbi években a műanyag csövek nem választhatóak. A csővezeték szétszerelésének egyetlen módja a vágás. Pontosan a hegesztés függvénye a hegesztett anyagtól függ.

acél

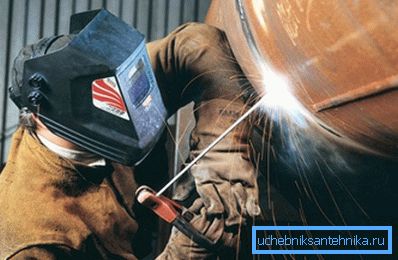

Az acélcsöveket gáz- és elektromos ívhegesztéssel hegesztették.

1. Az első esetben az acetilén fáklya lángja megolvasztja a csövek szomszédos széleit, majd a hegesztőhuzalba bevezetett hegesztőhuzal összeolvad őket ömledék cseppekkel.

1. A második esetben az elektromos ív megolvasztja a hegesztő elektródát, amelynek fémje a varratot képezi. Az elektróda dielektromos bevonata olyan salakréteget hoz létre, amely védi az acélötolót az atmoszférikus oxigénnel való érintkezésből, és ennek megfelelően a szén teljes égetéséből.

By the way: nem csak az acél hegesztett ívhegesztéssel, hanem öntöttvasal is. Azonban a csővezetékek beépítésénél a hegesztést általában nem használják, de nagy áramú ívű vágócsöveket alkalmaznak.

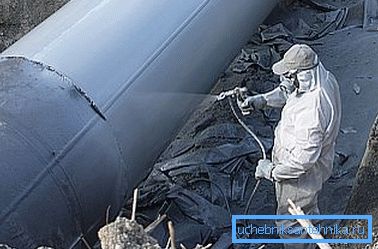

A hegesztett acélcsőcsatlakozások fő problémája a korrózió veszélye. Még akkor is, ha a cső felületén cink vagy bármely más korrózióvédő réteg jelenik meg, a hegesztési folyamat során ég. A problémát úgy oldják meg, hogy a varratot a permetezett polimerekkel védik, festékkel vagy bevonattal bitumennel.

polietilén

Fontolja meg, hogyan kell összekötni a műanyag csöveket. A csőcsatlakozások végfelé végződnek, a végek előzetes olvasztásával egy alacsony hőmérsékletű fűtőelemen (tükör), 200-220 fokosra fűtöttek.

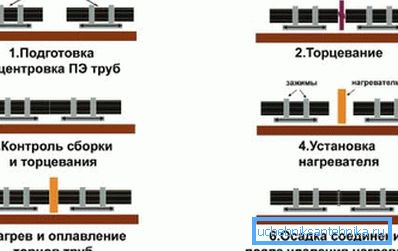

Az alapvető technológiai műveletek listája a következő:

1. A csövek merőlegesek a hossztengelyre.
2. A végeit zsetonok és szennyeződések tisztítják.
3. A csővezeték csatlakoztatott elemei középpontba kerülnek.
4. Ezután a végeit kb. 1,5 kgf / cm2 erővel préseljük az anti-adhesive bevonattal ellátott fűtőelemhez.
5. Megolvasztás után a tükör el van távolítva a jövőbeli hegesztésből, miközben a csöveket a polietilén olvadék kicsapódása és hűtése során egymáshoz nyomják.

A fűtési és hűtési idő összefügg a csővezeték falainak vastagságával.

Mivel a csövek jelentős falvastagsággal történő igazítása, a szükséges erőkifejtéssel történő manuális központosítás és szorítás nehézkes, enyhén felhelyezve, mechanikus eszközöket használnak erre a célra, valamint 250 mm átmérőjű hidraulikus eszközöket.

polipropilén

A polietilén csövekkel ellentétben a polipropilén csövek nem csatlakoznak végponttól végig, hanem csatlakozóelemekkel. Az alacsony hőmérsékletű forrasztó vas megolvasztja a cső és a szomszédos felületeket; az ilyen eszközök ára 800-1000 rubel. A fűtési idõ nem kötõdik a falvastagsághoz, hanem az átmérõhöz:

Ha egy polipropilén csővezetéket a saját kezével szerel fel, akkor hasznos néhány további finomságot megismerni.

• Ebben az esetben a fűtőelem hőmérséklete nagyobb, mint a polietilén esetében, és 240-260 ° C.
• A szerelvényt a csőre szigorúan előremenő mozgás nélkül forgatják. Ellenkező esetben fennáll annak a veszélye, hogy a hegesztett felületen hullámot kap, ami gyengíti a kapcsolatot.
• Az alumíniumfóliával erősített csöveket előzetesen megtisztítják a hegesztés területén. A polimer réteggel nem védett alumínium elektrokémiai bomlása vezethet a csővezeték elválasztásához.

forrasztó

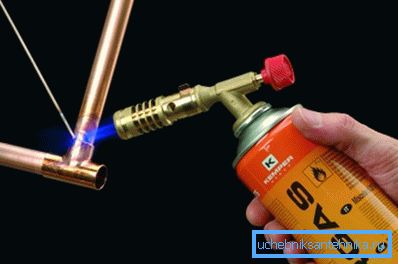

A forrasztó csöveket különféle célokra a rézvezetékek összeszerelésekor alkalmazzák.

A forrasztás technikája a következő:

1. Egy aljzat úgy van kialakítva, hogy az összekötendő csövek egyikébe gördül.
2. A szomszédos rész (cső vagy szerelvény) vége be van helyezve.
3. Az összeillesztett felületeket gázégő lángjában melegítik, és folyadékárammal megtisztítják az oxidok filmjéből.
4. Ezután egy forrasztópálca kerül be az égő lángba. A kapilláris hatás miatt az olvadék betölti az egész üreget az aljzat és a cső között. Keményedés révén a csatlakozás teljesen légmentes.

cérna

A menetes csatlakozások a kisméretű (legfeljebb 50-65 mm-es) átmérőjű csövek csatlakoztatásának másik módja. Úgy néz ki, mint egy menetes szerelvény, azt hiszem, nem szükséges elmagyarázni minden olyan személynek, aki egy szovjet lakóházban élt. Ezeknek az anyagoknak a hagyományosan hagyományos: öntöttvas, sárgaréz és ritkán acél.

A csatlakozás tömítését a lenrost (gyakran festékkel vagy tömítőanyaggal), a polimer szálakkal vagy gázvezetékek esetében a FUM szalaggal való tekercselés biztosítja.

peremek

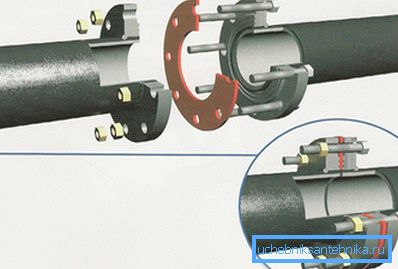

Nyilvánvaló, hogy a szálak alkalmazása nagy átmérőjű cső telepítésekor problémás. Ebben az esetben egy még inkább viszonylag gyorsan lecsatlakoztató csővezeték csatlakozik a karimához. Karimák csavarozva; a tömítettséget tömítés biztosítja közöttük - gumi, szilikon vagy speciális hőálló gumi, nagy mennyiségű ásványi töltőanyag - paronit.

Bell felszerelés

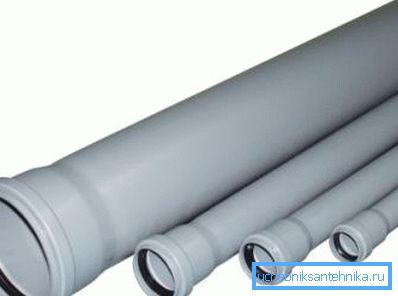

Nyomás alatt és gyakrabban szabad áramlású csővezetékekben gyakran használják a harangtípust: a csövet egy másik cső vagy csatlakozó aljzatába helyezzük.

A feszesség problémája megoldható a következő módokon:

• O-gyűrűs gumitömítés. Így kapcsolódnak az azbesztcement csövek, beleértve a nyomócsöveket is; minden típusú műanyaghulladék; modern öntöttvas csövek és nyomócsövek polivinil-kloridból.

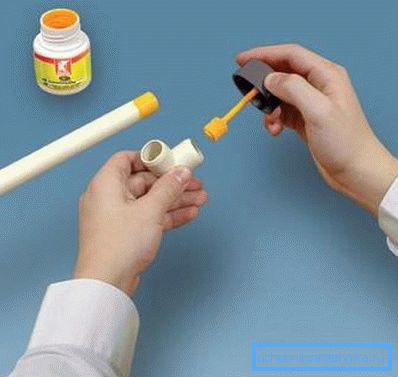

• ragasztó. Ily módon a gyűrűs tömítésekkel együtt a nyomásos PVC-tömítések tömítettek.

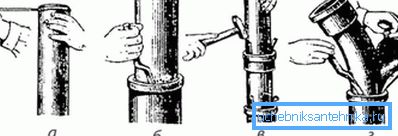

• bélyegzés. A bitumenben vagy olajban áztatott szerves rost (kabó) tömörítve van az aljzatba, és cementhabarcsgal van lezárva. Ezt a tömítési eljárást az öntöttvas szennyvízelvezetésre használták a 20. század folyamán.

• A harang kitöltése olvadt kénnel vagy ólommal. A ként szennyvíz, ólom - vasvezetékekhez használták.

szerelvény

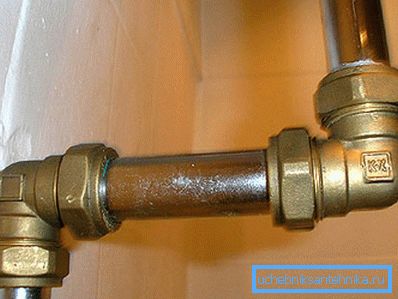

Acél (beleértve a rozsdamentes acélt), réz, polietilén és fém-műanyag, mások mellett, szerelvényeket használnak.

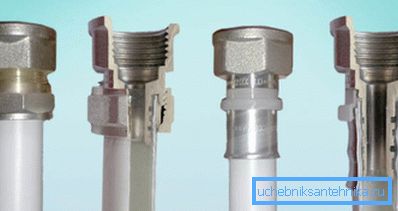

Egy különálló nagy árucikk anyaga annak a felsorolása, hogy mi lehet egy csőcsatlakozó minden esetben; csak a fő design megoldásokat említjük.

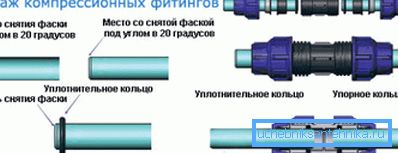

1. A tömörítő szerelvény tömöríti a csövet gyűrűs tömítéssel, gumiból vagy szilikonból, amikor a karmantyú belső szegmensét meghúzza.

Azonban: egy másik rendszert használnak lágy réz és fém-műanyag csövek. A cső belsejében elhelyezett szerelvényt falak segítségével egy osztott gyűrű biztosítja.

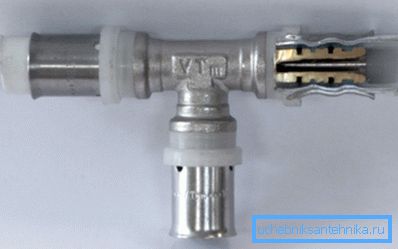

1. A sajtolószerelvény fogócsapokat használ a csőnek a fúvókán történő préselésére, ami meghúzza a rozsdamentes acél hüvelyt.

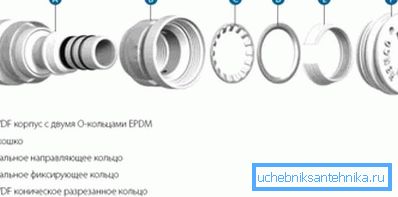

1. A push-fit a legalkalmasabb fémcsőcsatlakozó. A telepítési utasítások nevetségesen egyszerűek: a cső végét csak kis erőfeszítéssel kell behelyezni. A tömörség gyűrűs tömítést biztosít; A hátramenet megakadályozza, hogy a gyűrű rugó a lábakkal rögzítse a csövet.

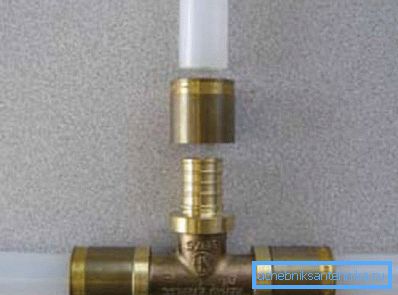

1. Rögzítő állvány keresztkötéses polietilénhez. Ezek a szokásos polimer vagy sárgaréz szerelvények egy behelyezhető hüvellyel. A térhálósított polietilénnek mechanikus memóriája van, és az átmérő néhány percen belül történő megváltoztatása után visszatér az eredeti méretéhez, összenyomva a szerelvényt; a hüvely csak megakadályozza a szétszéledést.

Lezáratlan kapcsolatok

A csövekből álló szerkezetek záratlan csatlakozásához felhasznált összekötő elemek két kategóriába sorolhatók.

1. Az első behelyezett csőben egy vagy több csavarral van rögzítve. A rögzítéshez elég kevés erőfeszítés szükséges; azonban a kapcsolat ereje is kicsi.

1. A második mindenféle szorító. A legtöbb esetben két vagy több részből áll, amelyeket összecsavaroznak, kör alakú vagy alakú csövet préselnek.

Természetesen az összekötő elemek megjelenése, mérete és alakja nagyon változatos lehet.

következtetés

Természetesen anyagunk nem azt állítja, hogy minden lehetséges megoldást lefed. Valami valószínűleg a színfalak mögött marad.

Ha többet szeretne tudni arról, hogy a csőcsatlakozás miként néz ki, akkor az olvasó többet tud megtudni a cikk videója megtekintésével. Sok szerencsét!
