Csőhajlító a cső számára

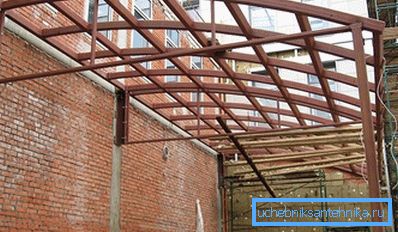

Az egyik legkeresettebb anyag a legkülönfélébb típusú építési munkák elvégzése során fémcsövek. Különösen téglalap alakú csövekről beszélünk. A háztartásban arra használják, hogy különböző mintákat készítsenek az arcsokból, a fészkekbe és a kiterjesztésekbe. És mindenki, aki foglalkozott velük, tudja, hogy gyakran kell ezeket a csöveket hajlítani.

A probléma többféle módon is megoldható, az egyik leghatékonyabb közülük egy csőhajlító használata. Ez a speciális eszköz probléma nélkül épül fel az építőiparban. Meg kell azonban mondani, hogy az ilyen eszközök ára meglehetősen magas.

Tipp Ha nem a szakmai tevékenységről beszélünk, akkor annak érdekében, hogy megmentse, sokkal célszerűbb lenne csőhajlító a csőhöz saját kezűleg.

Alkalmazási kör

A probléma legteljesebb megértéséhez néhány szót kell szólnunk arról, hogy pontosan hol vannak a szalagozók. Amint már említettük, ezeknek az eszközöknek a fő alkalmazása az építés, ahol a cső hajlítása gyakran szükséges intézkedés. A fő probléma az, hogy speciális adaptáció nélkül ez a folyamat rendkívül nehéz megvalósítani. Szinte lehetetlen a profil gyűrődés nélküli hajlítása, és bármilyen más cső is lehet. De ha csőhajlót használsz, a cső egyenes hajlítását 180 fokos szögben érheti el további problémák nélkül.

Mi a hajlítók?

Ami a csőhajlítók típusát illeti, itt meg kell mondani, hogy ennek a különleges eszköznek nagyon sok változata létezik, és számos módon különböző lesz.

• Először is, arról a tényről beszélünk, hogy professzionális modelleket és lehetőségeket találhat, úgymond, gazdasági felhasználásra. Nemcsak méretükben, hanem működési elvükben is eltérnek. Ez azt jelenti, hogy a professzionális modelleket általában villanymotor hajtja, a hidraulikát pedig üzem közben használják, de a háztartási csőhajlító gépek valószínűleg mechanikusak és a személy izomereje miatt dolgoznak. Mivel könnyű kitalálni, a manuális csőhajlító sokkal kisebb és olcsóbb, mint a professzionális partner.
• A fent említett különbségeken kívül említésre méltó, hogy a csőhajlítók a csövek átmérőjében különböznek egymástól.
• A modellek különböznek a hajtogatás módjától is. Így meg lehet különböztetni az arbaletny, a rugó és a szegmens típusát.

A működés elve

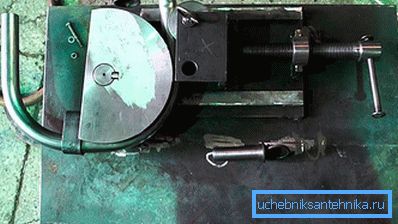

Mielőtt egy olyan eszköz összeszerelésére lépnénk, mint például egy kézi csőhajlító, meg kell mondanunk néhány szót arról, hogy mire alapoznak működésének alapelvei. De az a lényeg, hogy a gépbe helyezett cső vagy egy kerekített sablon köré hajol, amelynek adott felületi sugara van, vagy a hajlítás az egyik oldalán lévő egyenletes mechanikai nyomás következtében történik. A legtöbb esetben előnyös, mivel a gyártás könnyebb lesz a második lehetőség. Az alábbiakban lesz szó.

gyártás

Annak érdekében, hogy minőségi gépezetet hajtson a csőhajlításhoz, a munkát szakaszosan kell végrehajtani.

edzés

Mint a legtöbb esetben, ha magas színvonalú munkára van szükséged, gondos előkészítéssel kell kezdeni. És itt nem csupán arról van szó, hogy fel kell készülnünk a szükséges anyagokat, de érdemes gondoskodni arról, hogy minden szükséges eszköz álljon rendelkezésre.

Anyagok és eszközök

• Fém sarok. Magától a gépkeretből készül. Bár más anyagot is használhat, mint az azonos alakú csövek.
• Három forgó tengelycsapágyra lesz szüksége. Készülékeket kereshet, de magad is készíthetsz.
• Nem lesz képes a kötőelemek, mint a különböző csavarok és rudak nélkül.
• Bolgár fém vágólemezekkel.

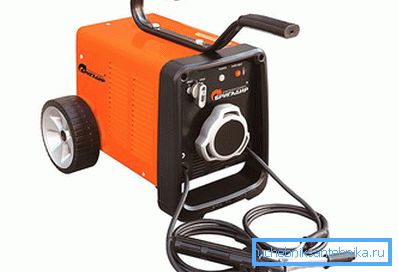

• Hegesztőgép.
• Mérőeszközök (rulett, szög, szint stb.).

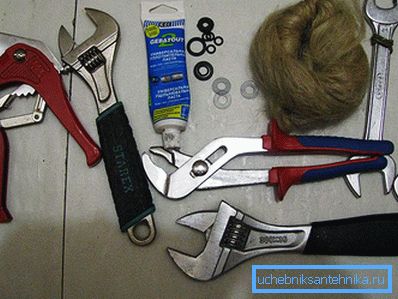

• Munkaeszköz (kulcsok, csavarhúzók, kalapácsok stb.).

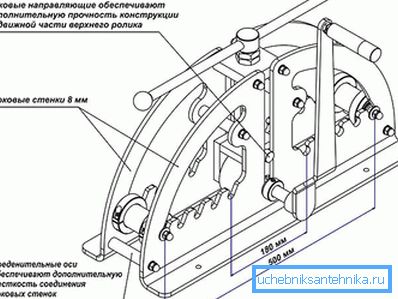

Ezenkívül önállóan vagy a szakirodalomból kölcsönözni kell a jövőbeli felszerelés rajzát. Így az előkészítő szakaszban meg lehet határozni a kialakítás árnyalatait, ami jelentősen felgyorsítja az azonnali összeszerelési folyamatot.

váz

Ha az előkészítő lépések befejeződnek, folytathatja a munkát. Először létre kell hozni egy csapágykeret hajlítót. Nincs semmi nehéz. Fém szögből vagy csövekből készül. Az anyagot levágják a csiszolók segítségével, és a szerkezeti elemeket hegesztéssel rögzítik. Hozzá lehet adni, hogy a keret fizikai méreteit személyes szempontok alapján lehet kiválasztani, ugyanakkor a legoptimálisabb keretek magassága akkor lesz, ha az a munkatárs övének több centiméterét meghaladja.

Tipp Ha a geometria feltételeit használjuk, akkor a keret nagyjából egy parallelepiped. Bár más lehetőségeket is használhat.

tengelyek

Miután a fő keret készen áll, forgó tengelyek csatlakoznak hozzá. E célból olyan rögzítő bilincseket használhat, amelyek vagy a csavarokkal vagy a hegesztéssel rögzítve vannak. Az általános jelentés szerint a két tengelyt rögzíteni kell a keret felső síkján. Ha a tengelyek egymástól függetlenül vannak kialakítva, akkor példaként említhetjük a kívánt hosszúságú acéltömeget, amelyre mindkét oldalon golyóscsapágyakat helyeznek.

Ezután egy kis segédszerkezetet kell készítenie a harmadik tengely felszereléséhez. Az ötlet az, hogy olyan módon kell felszerelni, hogy függőleges síkban mozgatható legyen. Ehhez egy speciális fém kerethez van csatlakoztatva, állítható magassággal. Ezzel a tengellyel egy fogantyú van elforgatva. A szerkezet nagyobb megbízhatósága és a készülékkel való munka megkönnyítése érdekében az összes tengelyt kiegészítheti egy láncátvitel. Ehhez a csillagokat a tengelyekre kell hegeszteni. Az eredmény az, hogy ha egyiket forgatja, mind a három forgatni fog.

A munka befejezése

A munka végső szakaszaként a teljes eszköz külső feldolgozását végezzük. Ez egy másik korróziógátló kompozícióval végzett festésére vagy bevonására vonatkozik. Ami a főként fémeket használó eszközök gyártását illeti, az ilyen feldolgozásra van szükség. Ezután a csőhajlító készen áll.

Az eszköz a következőképpen működik:

• Az állványra szerelt tengely emelkedik.
• Egy csövet helyeznek be a keret és a két tengely között.
• A felső tengely a cső síkjához esik, és enyhén nyomódik a felületen.
• A fogantyú segítségével a tengely elfordul, és a cső a tengelyek között mozog, és bizonyos terhelést kap az oldalán, miközben kis hajlítási sugarat kap.
• Ezután a tengely kicsit meghúzódik, és a csövet az ellenkező irányba húzzák, és a hajlítási sugár nő.
• Az eljárást addig ismételjük, amíg a cső el nem éri a szükséges hajlítási sugárt.

Hozzáadhatja azt, hogy javítsa az alkalmazkodást és megkönnyítse vele a munkát, nagyon hasznos lesz elektromos motor csatlakoztatása a géphez. Használata révén a munkát sokkal gyorsabban és könnyebben elvégezhetjük, de ugyanakkor kapcsolódni fogunk az áramhálózathoz és a kilométerenkénti extra kilowattokhoz is.

Elég egyszerű a kézi csőhajlító készítése. Sőt, ennek köszönhetően elég tisztességes összeget takaríthat meg, hiszen ha az összes gyártási anyagot megvásárolja, a kibocsátási ár több tízezer rubel lesz, mint a kész opció megvásárlása. Ha minden szükséges eszköz és anyag rendelkezésre áll, és van valamilyen tapasztalat az összes ilyen kérdéssel kapcsolatban, a hétvégén elvégezhető a munka.

Összefoglalásként meg kell jegyezni, hogy a csőhajlítók gyártásával kapcsolatos munka potenciálisan traumás, ezért a biztonsági előírások kötelezőek és szigorúan be kell tartani őket.

Olvassa el az egyéb csővezetékeket leíró cikkeket:

• Hogyan kell hajlítani egy rézcsövet.
• Hogyan kell hegeszteni egy profilcsövet.
• Hogyan készítsünk elektromos hegesztő csöveket.

videó

A videó szerzője kézi csőhajlót készített a fémhulladék fogadó állomáson vásárolt fémből. Ebben a videóban teljes utasításokat találsz egy ilyen csőhajlító összeállítására.

Ez a videó megmutatja, hogyan készítsünk egyszerű csőhajlót a garázsban:
