Csőhengeres menet: a fő műszaki jellemzők leírása
A menetes kapcsolat a mai napig a legmegbízhatóbb és legkönnyebben használható. A technikai jellemzők és a vágási módok megértése segít hatékonyabban használni. Ezután bemutatjuk az összes szükséges információt.
Főbb rendelkezések
A szál egy adott átmérőjű és ismétlődő szögű spirális hornyok egyedi sorozata. Henger alakú felületen alkalmazzák különböző csőtermékek összekötésére.

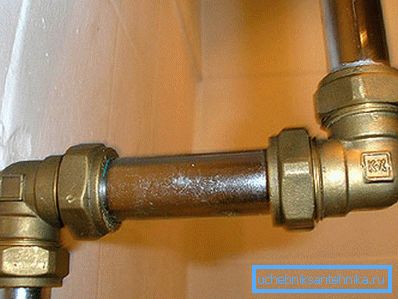

A menetes csatlakozás előnyei
Az összehasonlító táblázat bemutatja a csavaros rögzítés előnyeit az alternatív módszereknél:
| Csatlakozási mód | nyalánkság | ellenérvek |
| hegesztés | Teljes szorosság, megbízhatóság | A drága hegesztőgép szükségessége és készsége, hogy használják, a hegesztés területén a cinkréteg megrongálódása, a következő bontás összetettsége |
| szerelvény | Könnyű használat a saját kezével, elegendő feszesség | Alkalmazás csak olyan műanyag csövekre vonatkozik, amelyek hőmérséklete és mechanikai működési korlátai vannak. |
| cérna | Univerzális, egyszerű alkalmazási utasítás, nagy megbízhatóság | Szükség van további tömítő vontatóra |
Amint látja, a hegesztésnek számos hátránya van a csővezeték bevezetésével és annak későbbi állapotával, és a szerelvények nem alkalmazhatók fémszerkezetekre. A menetvágás egyetlen hiánya meglehetősen feltételes, mivel a vontatás ára, amely további kiadási tételt eredményez, elenyésző.
Műszaki adatok

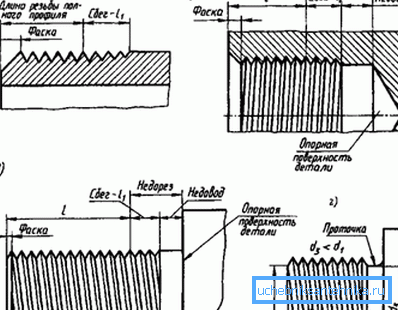

Vegyük szemügyre a csőhengeres fonal fő paramétereit, amelyeket a GOST 6357 81 szerint szabályozunk:
- Profilszög. Ebben a vágási változatban 55 fok.
- Külső átmérő - a menetes profil két legmagasabb pontjának távolsága.
- Belső átmérő - a menetes profil legalacsonyabb pontjai közötti távolság.
- Névleges átmérő - paraméter a cső merevségének és áteresztőképességének kiszámításához. Ezt hüvelykben jelölik, és a belső és a külső kapcsolatban van az alábbiak szerint:
| Névleges átmérő, hüvelyk | Megfelelő külső átmérő, mm | Megfelelő belső, mm | |
| Minimális érték | 1/16 | 7723 | 7,142 |
| Maximális érték | 6 | 163,83 | 162,351 |
Legyen tudatában: a vízvezeték csatlakoztatásakor pontosan a névleges átmérő veszi figyelembe. A fennmaradó adatok csak a menetes csatlakozások gyártásánál szükségesek.
- lépés - a csavaros hornyok száma hüvelykenként. Értékeket vehet fel: 11, 14, 19 vagy
ellenőrzés
A menetelem geometriájának pontosságát kétféleképpen ellenőrizzük:
- Kaliber. A beállított paraméterekkel ellátott üres szerszámot új csavarral rögzítik, vagy becsavarják, ha belső csatlakozás van. Ha hiányosságokat és eltéréseket talál, az üres nem éri el a termék végét.
- Sablon. Ebben az esetben az esetet korlátozza az a tény, hogy lapos lapot helyeznek a menetre, és ha nincs hiány, akkor a terméket megfelelőnek tekintjük.
Tipp: ha szükséges, gyors ellenőrzést javasol a sablon használatához. Az ugyanolyan kaliberű szabályozás, bár pontosabb, jelentősen késleltetheti a folyamatot.
Vágási módszerek
A menetvágásnak két módja van:
mechanikai
Speciális gépi berendezésekkel megvalósítva:
- A patronban állítsa be az acél billetjét.
- A sínen rögzítse a vágót és állítsa be a kívánt szögprofillal. Szerszám a külső munkadarabra merőleges vágószerszámhoz és a belső párhuzamoshoz.
- Elindítjuk az autót, és irányítjuk a vágást.
A gép bármilyen összetettséget produkál, lehetővé teszi, hogy gyorsan és hatékonyan végezze el a munkát, de nem mindig kéznél van. Ezért egy másik, egyszerűbb megoldást kell figyelembe vennie.
utasítás
Minden öntudatos vízvezeték-szerelőnek mindig van egy csavarmenetes vagy szerszámcsonkja a külső menetek vágásához és egy belső csaphoz.
Az ilyen eszközök lehetővé teszik, hogy bármilyen körülmények között elvégezhesse terveit, elég:
- Helyezzen be megfelelő vágószerkezeteket a csőcsavar-szerszámra és a fogantyúkat a szerszámra vagy a csapra.
- Ezután csekélyen csavarja le a cső végét.
- Rögzítse az eszközt a készüléken vagy a terméken.
- Lassan és egyenletesen lapozzon a teljes folyosóra.
- Hajtsa vissza a gépet a kész menethez.
Mindkét módszer bizonyos készségeket igényel, de meglehetősen kedvezőek.
következtetés
A kiváló minőségű és tartós vízvezetékeket menetes csatlakozásokkal szerelik fel. Ez egy időigényes módszer, amely még nem veszítette el relevanciáját.
A fentiek alapján elemeztük a henger alakú csövek lehetséges műszaki paramétereit az aktuális szabványok szerint. Fontos, hogy a szükséges csavarmenetek a csövön egymástól függetlenül, a gépet, a szerszámot, a szerszámot vagy a csapot használhassák.
A jelen cikk videója további olyan információkat tartalmaz, amelyek közvetlenül befolyásolják a bemutatott anyagokat.
A menetes kapcsolatok ismerete segít hatékonyabban használni.
