Csőkötések és ujjak - jellemzők és alkalmazások

Minden csővezetéknek előbb-utóbb javításra van szüksége. Komplett rendszerekben az egyes alkatrészek cseréje számos nehézséggel jár, ezért sok rendszer csatlakozókat és ujjakat használ. Ebben a cikkben megnézzük, mi az, hogy ezek a részek egymástól és milyen módon vannak telepítve a csővezeték segítségével.

tengelykapcsoló

Általános információk

A tengelykapcsoló egy összekötő szerelvény, amelynek belső átmérője megegyezik a cső külső átmérőjével. A rész mindkét végén van egy belső menet, amelybe a csövek csavarozottak. A cső menetének hossza kétszer rövidebb, mint a szerelvény, ami lehetővé teszi számukra ugyanarra a mélységbe csavarodást.

Csatlakozó funkciók

Annak érdekében, hogy megfelelően illessze be a szerkezet összekapcsolását ezzel a felszereléssel, meg kell ismerkednie a sajátosságával. Ha alaposan megvizsgálja a csövön lévő szálat, kiderül, hogy az utolsó fordulók kisebb mélységgel rendelkeznek azon a területen, ahol a szál sima felületre kerül. Ezeket a tekercseket kocogónak nevezzük, amely az összekötő csavart ragasztja.

Így a rész feltekercselésre és zárásra kerül, majd a második csövet becsavarják. Ha kiderül, hogy a csővezeték menetes szakasza hosszabb, mint a szerelvény szabad helyén, a menekülés kívül esik, ennek következtében nem következik be roham, és a víz a szálcsatornákon kívülre áramlik.

Ezért a csövek felszerelése után pár fordulattal kell rendelkezniük. Ezt a szabályt figyelembe kell venni az önszálon.

Annak ellenére, hogy a tengelykapcsoló szerelvény összecsukható, a csővezeték egyetlen szakaszát sem lehet a teljes rendszer szétszerelése nélkül kicserélni. Ennek a feladatnak a megkönnyítése érdekében a struktúra egyes részeiben telepítjük a sgonokat, amelyekről az alábbiakban figyelembe vettük az eszközt.

ujjak

Általános információk

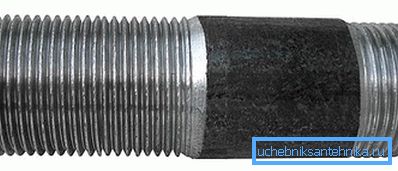

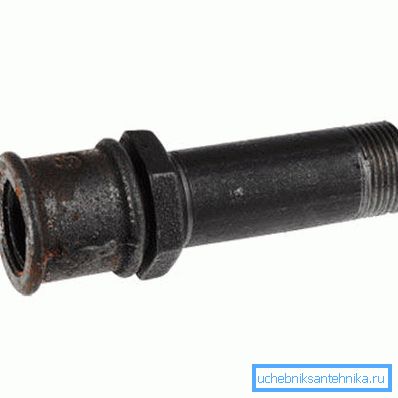

A Sgon egy összekötő szerelvény, amely valójában egy rövid cső. Egyrészről a résznek rövid a menete a csatlakozáshoz. A másik végén egy hosszú szál van, amelyen egy csavaranyát és egy teljes összekötőt helyeznek el a csövek összekötésére.

Kívánatos, hogy a termék elég hosszú szálat tartalmazzon, mivel abban az esetben, ha az alkatrészek nem illeszkednek a menetes részbe, meg kell növelni a cső és a csatlappal összekapcsolt végek közötti távolságot, ami csökkenti a csatlakozás erejét.

Meg kell mondanom, hogy ezt a csatlakozó elemet leggyakrabban vízellátáshoz használják. Ezért jó korrózióvédelemre van szüksége. A leggyakoribbak az alábbi típusú meghajtók:

A GOST 6357-73 szerint a csőállványok méretei a következők lehetnek:

Ezenkívül vannak köztes méretek is. Természetesen a szerelvényeket a csővezeték átmérőjének megfelelően választják ki.

Kapcsolatfunkciók

A csővezeték összeszerelésére vonatkozó utasítások a következők:

• Először is a csatlakozót a csőre kell feltekerni..
• Ezután a rövid oldallal ellátott terméket az összekötő csavarba csavarják. (egyes esetekben a kapcsolat közvetlenül kapcsolódik). A csatlakozásnak erősnek kell lennie, ezért az alkatrészek csavarása addig szükséges, amíg meg nem áll.
• Az alkatrész hosszú végén húzza meg a reteszelő anyát.
• Ezután a hosszú menetes rész oldalán meg kell csavarni a csatlakozó szerelvényt a leállítóhoz.
• Ezt követően a sgon végét a csőre kell vinni, és csavarni a tengelykapcsolót, hogy fokozatosan elinduljon a csőre.. Minél pontosabban egyeznek meg a részek tengelyei, annál könnyebb a kapcsolatot befejezni.
• Ezt követõen a szerelvény záróanyával van rögzítve, ehhez az ellenanyát a kapcsolóhoz kell fordítani, és néhány centiméter távolságot kell hagyni.. Az így létrejövő területet fel kell tölteni a len lencsékkel, amelyek az anya forgásirányában vannak feltekerve. Ezután a reteszelő anyát mindaddig megcsavarják, amíg le nem áll, és ezáltal a tömítés lezáródik, és a víz nem tud átjáródni rajta.

Legjobb a csavarkulccsal csavarni a záróanyát, mert élei nagyon keskenyek.

Figyelj! A csőcsatlakozások tömítetlenségét a szálon meg kell ragasztani.

Bontási funkciók

A gázvezetékek és a vízvezetékek általában a korrózió elleni védelem érdekében festettek. A festék meghosszabbíthatja a rendszer élettartamát, azonban ezt követően nagyon nehéz lesz szétszerelni a menetes csatlakozásokat. Ennélfogva lehetséges, hogy a széleket legfeljebb egyszer festeni lehet, és szétszereléskor zsírt kell használni.

Ha egy szerkezet egy részét ismételten festett összekötő elemekkel szét kell szedni, először a festéket egy fúvókával kell égetni vagy mechanikusan tisztítani, például késsel vagy éllel.

A bontás összetettsége nagymértékben függ a szerelvények anyagától. Például a gömbgrafitos vasból készült alkatrészek lényegesen kisebb "fuzionált" acélcsövekkel. Ezért a legtöbb esetben egy csavarkulccsal ki lehet csavarni. De az acél kuplung csavarja ki a kulcsot, valószínűleg nem lesz sikeres.

Figyelj! Nem szükséges erősíteni a kulccsal a kart, mivel az elcsavarodhat anélkül, hogy kicsavarná a részt.

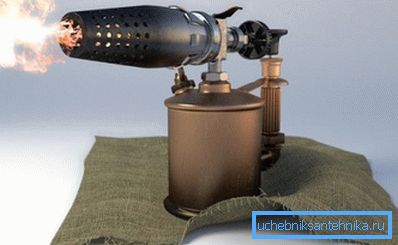

A csővezeték szétszerelése során is segít a hő. Ezeket a célokat gázfák vagy fúvókás fúvókák használhatják. A csővezeték átmérőjétől függően 15 perctől egy óráig tarthat a felmelegedés. Ugyanakkor a fűtési folyamat során rendszeresen forgatni kell a csövet, hogy a tömítés minden oldalról égjen.

következtetés

A tengelykapcsolók és a vázszerkezet biztosítja a csővezeték összehajtását. Ezenkívül a sgon használata lehetővé teszi a rendszer egy részének szétszerelését anélkül, hogy a teljes csővezeték szétszerelésére lenne szükség, ami különféle javítási munkák elvégzéséhez szükséges lehet. A cikkből származó videóból további információkat kaphat ehhez a témához.
