Csőszerelvények: típusok és készülékek

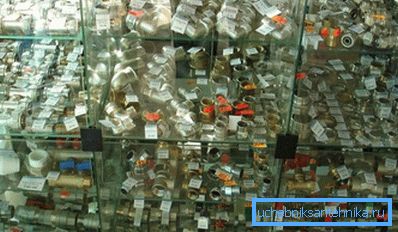

Ez a cikk rövid áttekintést nyújt a piacon lévő vízszerelvények fő típusairól. Meg kell ismerni a megjelenésüket és a készüléküket. Ezenkívül az egyes szerelvények beszerelésének alapelveit is érintjük.
Szóval menj ...
Egy darabból álló szerelvények
Minden típusú hegesztett és forrasztott ízületek ebbe a kategóriába tartoznak.
réz

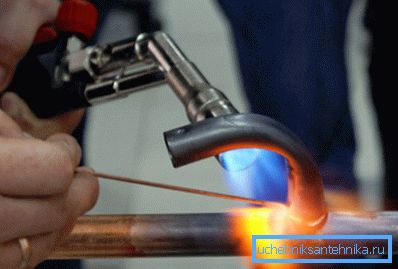

A fűtési és vízellátó rendszerek rézcsövek és szerelvények forrasztással vannak felszerelve.
Mit lát ez a folyamat?
- A csövet és a szerelvényt gázégővel melegítik, és fluxussal tisztítják az oxidrétegről.
- Aztán az égő fáklyáján egy forrasztópálca kerül az aljzatba. A kapilláris hatás miatt az olvadék megtölti az egész üreget. Lehűlés után a csatlakozás továbbra is szoros.
Felhívjuk figyelmét, hogy a rézhuzal szerelhető összecsukható szerelvényekkel is felszerelhető, melynek felépítését később figyelembe vesszük.
polipropilén

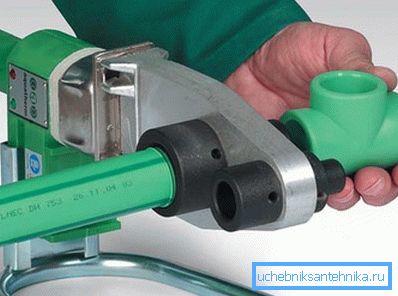

A propilén csövek szerelvényeit alacsony hőmérsékletű hegesztéssel szerelik fel forrasztópákkal, 240-250 ° C-ra melegítik.
- A cső vége a forrasztópák foglalatába kerül. Ugyanakkor a szerelvényt a megfelelő átmérő fűtőelemének második részére helyezzük.
- Miután a felületek megolvadtak, ezeket egy sima előremozgással kombinálják. Forgatás és a csővezeték utáni elmozdulás szigorú tilalom alatt: drámaian romlik a forrasztás minősége.
Mennyi ideig kell a PP csövek csövek és szerelvények felmelegedni és lehűlni az átmérőjük függvényében.
| Névleges átmérő, mm | Fűtési idő, a | A hegesztés időtartama, a | A teljes hűtés időtartama, min |
| 16 | 5 | 4 | 3 |
| 20 | 5 | 4 | 3 |
| 25 | 7 | 4 | 3 |
| 32 | 8 | 4 | 4 |
| 40 | 12 | 6 | 4 |
| 50 | 18 | 6 | 5 |
| 75 | 30 | 8 | 8 |
Nuance: alumínium-erősített csövek a hegesztés előtt tisztítják a megerősítő rétegről a jövőbeli csatlakozás helyén.
polietilén

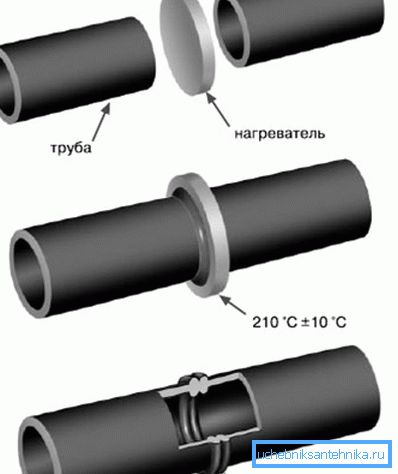

A hegesztéshez használt polietilén csővezetékeket és szerelvényeket alacsony hőmérsékletű forrasztópáka segítségével is csatlakoztatják; azonban az ízület nem öblös, hanem süllyesztett.
- A csatlakoztatott részek végei a fűtőelem felületére nyomódnak.
- Megolvasztás után egymáshoz kapcsolódnak, és néhány másodpercig tartanak egy kis lenyomva.
Mechanikus és hidraulikus eszközök centírozáshoz és rögzítéshez nagy átmérőjű nyomócsövekre és csövekre használják: erőt képesek elérni több száz kilogrammot.
Fém műanyag
Az úgynevezett fém-műanyag sajtolt szerelvényeket a későbbi szétszerelés lehetősége nélkül szerelik fel. A cső vége a gyűrűs tömítéssel ellátott gyűrűs tömítéssel van ellátva, majd egy speciális fogóval ellátott, rozsdamentes acélból készült hüvellyel van ellátva.
Ez a típusú kapcsolat tekinthető a legmegbízhatóbbnak, és a legtöbb vízvezetékszerelőnek megfelelően a kompresszióval kedvezően hasonlítható össze, mivel nem forró vízzel és fűtéssel szivárog.
A telepítés során érdemes megfontolni néhány finomságot:
- A csőnek tökéletesen kerek legyen.. Az oválisság azt a tényt eredményezi, hogy amikor felhelyezi az illesztést, az O-gyűrűket csúsztatja.
- Ezenkívül az összeszerelés előtt elengedhetetlen a belső csiszolás eltávolítása. Az ok ugyanaz.
Split szerelvények
acél

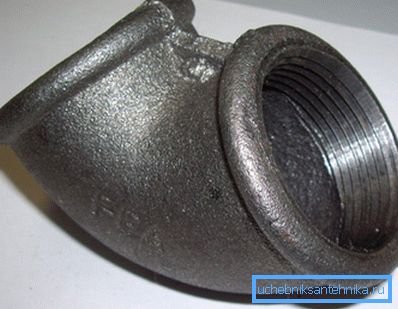

Néhány évtizeddel ezelőtt a leggyakoribbak voltak öntöttvas és sárgaréz menetes szerelvények; most már az acélcsövekkel együtt fokozatosan szintetikus anyagokkal helyettesítik őket. A menetes csatlakozások tömítésére a lenet (gyakran festék vagy tömítő impregnálással) és szintetikus szálakat (Tangit Unilok és analógjai) használják.
Mindazonáltal: a gázvezetékek menetes szerelvényeit FUM szalaggal szerelik fel, amely kis nyomáson kiváló tömítést biztosít.
A menetes acélon kívül a krimpelőcsatlakozások acélhoz is alkalmazhatók: a záró gyűrűvel ellátott záróanya gumi vagy szilikon tömítést bocsát ki. A legfontosabb követelmény a megfelelő szerelvények használata esetén a sima csőfelület és az ovalitás hiánya.
réz

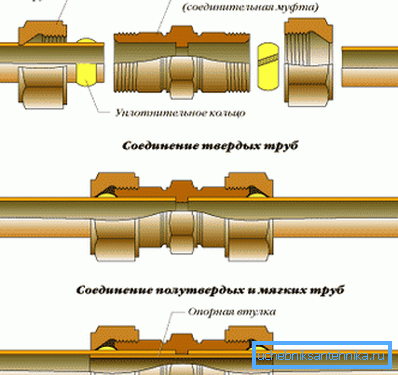

A rézzel ellátott kompressziós szerelvények könnyedén összehasonlíthatók a keményforrasztással, egyszerű felszereléssel a megfelelő szerszámokkal.
Csak egy pár csavarkulcs vagy csavarkulcs szükséges a szereléshez. A lengéscsillapító anya meghúzásával a csövet egy elforgatott gyűrűvel krimpeljük; a feszességet a fém plaszticitása biztosítja. A lágyított csöveknél a kialakítás olyan tüskét biztosít, amely nem teszi lehetővé a ráncosodáskor történő gyűrődést.
Fém műanyag
összenyomás

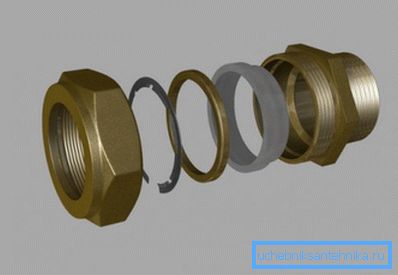

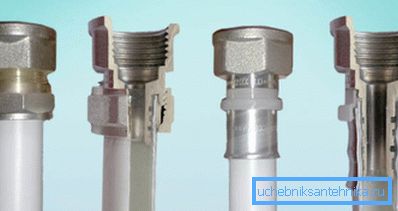

A tömítés, mint a sajtolószerkezet esetében, egy pár O-gyűrűvel van ellátva. Csak a préselés mechanizmusa különbözik egymástól: mint a réz esetében, egy osztott gyűrűvel van ellátva, amelyet a kupak anyacsavarja szorít.
Amint már említettük, a sajtolási séma megbízhatatlannak minősül: forró vízzel és fűtéssel bizonyos számú fűtési és hűtési ciklus után a csatlakozás szivárog. A szerző szerint a hírnév teljesen megérdemelt: a szivárgások egyik leggyakoribb oka az összeszerelés során felmerülő hibák.
Látja, a sajtolt szerelvények speciális fogantyú használatát igénylik; a műszer ára - legalább 8-12 ezer rubel - miatt irracionális, hogy megvásárolja egyszeri javításra.
Innen két gyakorlati következménye van:
- A fém-műanyag ilyen típusú vegyületekkel való felszerelését szakemberek végzik;
- Nem mentenek más eszközökre és technológiai műveletekre, különösen a kalibrálásra és a lekerekítésre.
A tömörítő szerelvényeket gyakran összekapcsolják egy ovális véggel fűrészelt fűrészekkel. Ebben az esetben a tömítések gyűrűi könyörtelenül ki voltak húzva a hornyokból, és mélyebben átjutottak a testbe. A tömörség csak polietilént biztosít, amely fűtött állapotban nagyon műanyag.
lökés

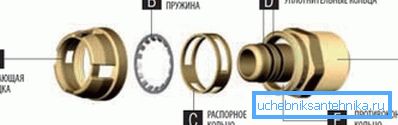

Ez a kialakítás csak a cső rögzítőmechanizmusában különbözik: egy rugós gyűrű szorítja befelé mutató lábakkal. A tömörség és itt egy pár gumigyűrű áll. Ezért a nyilvánvaló utasítás: amikor a vezetéket saját kezével össze kell szerelni, a kalibrálás és a lehúzás is ebben az esetben szükséges.
polietilén
A hegesztésen kívül a tömörítés is alkalmazható polietilén csővezetékek összeszerelésére. A tömörségért felelősek a gumigyűrűk, amelyek már ismertek minket.
Hullámozott rozsdamentes acél
A kapcsolat kialakítása szinte teljesen megegyezik az előzővel: a csövet szilikon tömítéssel nyomatják, amikor meghúzzák a csavaranyát.
Térhálósított polietilén

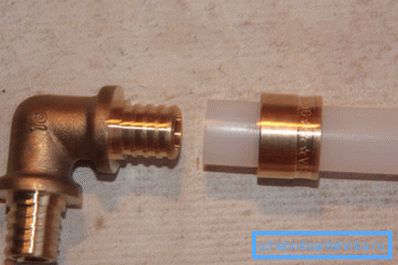

A felszerelés egy közös halszálkás illesztés. A tömörséget a térhálósított polietilén mechanikai memóriája biztosítja: hosszabbítóval feszítve, néhány percen belül visszatér a korábbi méretéhez.
következtetés
Reméljük, hogy a bemutatott rajzok leírása segít az olvasónak a jövőbeli javítások vagy építkezés anyagainak megválasztásában (lásd még a Csövek üzembe helyezése: telepítési technológia a maximális biztonság érdekében).
Mint mindig, a cikkben szereplő videó további tematikus információkat tartalmaz. Sok szerencsét!
