Csövek hőszigetelése: a fagyasztás és a hűtőfolyadékok

A hőhálózatok, valamint a vízellátó és vízelvezető rendszerek hőszigetelése gyakorlatilag kötelező. Ez annak köszönhető, hogy a csöveken át történő mozgás során a tartalma alacsony hőmérsékletnek vagy fagypontnak van kitéve, vagy hőenergia veszíthet.

Ennek elkerülése érdekében a szakértők különböző módszereket alkalmaznak, amelyek közül a legelterjedtebbek a cikkünkben tárgyalandók.

A szigetelés alapjai

A munka elvégzésének szükségessége

A csővezetékek szigetelésére irányuló valamennyi intézkedést egy meghatározott célval végzik, hogy csökkentse a külső tényezők befolyását a csövek tartalmára.

A helyzettől függően azonban az árnyalatok változhatnak:

• Ha a fűtésről és a melegvízről beszélünk, akkor a hűtőfolyadék szállítása során minimálisra kell csökkenteni az energiaveszteséget.. Míg a forró víz eléri a csővezetéket a kazánházból a házba (különösen télen), kb. 10-15⁰C. Ennek megfelelően a pénzügyi veszteségek is jelentősek lesznek.

• Ezenkívül fontos a forró vízvezetékek hőszigetelése lakó- és ipari létesítményekben is.. Fel van szerelve, hogy megóvja az embereket az égési sérüléstől, ha érintkezésbe kerül a kommunikációs áramkör fűtött falával.
• A hidegvízzel és a szennyvízrendszerrel kapcsolatban egy kicsit más probléma merül fel.. Amikor a légköri levegő hőmérséklete csökken, a folyadék fagyasztásának kockázata nő a csövekben, ami korai stádiumban a nyomás gyengüléséhez, majd teljes elzáródáshoz vezet.
• Ha megpróbál egy olyan rendszert használni, amelyben jégtömb alakult ki, akkor egy cső megszakadhat. a következményekkel (szó szerinti és figuratív értelemben).

Valójában az alábbiakban leírt módszerek a három probléma megoldására szolgálnak.

A probléma megoldásának megközelítései

A csővezetékeket a szélsőséges hőmérsékletektől és a külső hatásoktól különböző módon védjék:

• Először is a szennyvízelvezető csővezetékek (fekvő és viharos csatornák), ​​valamint a vízellátó rendszer aktív fűtési rendszerekkel is felszerelhetők. Ilyen rendszerek olyan fűtőkábelek, amelyek vagy egy cső tetejére vannak szerelve, vagy be vannak helyezve a lumenbe és csatlakoztatva vannak az elektromos hálózathoz.

Figyelj! Ha folyamatosan használja, a kézikönyv olyan önszabályozó vezetékek használatát javasolja, amelyek nem túlmelegednek és nem égnek ki, mert automatikusan kikapcsolnak, ha túlmelegednek.

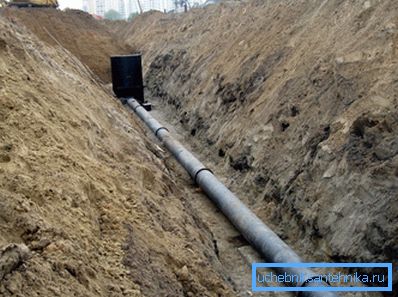

• Másodszor, a csöveket úgy lehet elhelyezni, hogy minimális érintkezésben legyenek az alacsony hőmérsékletekkel. Általában erre a célra minden kommunikáció a mélyben a föld alatt van lefagyva.

• A metódusok ezen csoportja magában foglalja a lefektetett csővezetékeket a földalatti zárt tálcákban is: a rendszer egy viszonylag elszigetelt légkamrában helyezkedik el, amely levegő lassabban lehűl.
• Azonban az a képesség, hogy "csukja le" a csövet a föld alatt, nem mindig. Ezért a legtöbb esetben a porózus anyagokból készült hőszigetelő áramkört használják. Ez az áramkör pufferzónaként működik, megakadályozza a forró folyadék hőveszteségét, védi a hideg vizet és lecsapolja a fagyást.

Ez a módszertan a részletes áttekintést szenteli.

Szabályozási rendezés

A különféle kommunikációk hőszigetelésében használt anyagok és módszerek szabályozására vonatkozó alapdokumentum az SNiP 2.04.14-88. Ebben a szabványos információban gyűjtik a szigetelés technológiáját, valamint a védőkörökre vonatkozó alapvető követelményeket.

Ha elemezzük a jelen dokumentum főbb rendelkezéseit, a berendezések és csővezetékek hőszigetelésére vonatkozó SNiP a következő ajánlásokat tartalmazza:

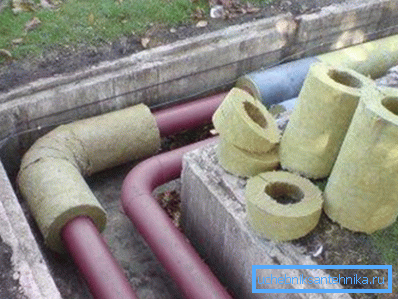

• A felmelegedés minden rendszer kötelező eleme, függetlenül a hűtőfolyadék hőmérsékletétől.
• A hőszigetelő réteg felszerelésére mind készen (az alábbiakban megismerjük a "pipe in pipe" rendszer jellemzőit), és előregyártott szerkezetek is használhatók.
• A szigetelés elrendezésekor feltétlenül biztosítani kell a fém alkatrészek korrózióvédelmét, mert ebben az esetben a rozsda sokkal gyorsabban terjed.

• Az optimális az áramkör többrétegű kialakítása, amely magában foglalja a szigetelést, rögzítve rögzítőelemekkel, párazáróval és fém, sűrű polimer vagy nemszövött szövet védőrétegével. Egyes esetekben erősítő kontúr felszerelését is tervezik, amelynek fő feladata a porózus anyagok megóvása és a cső deformációjának megakadályozása.

A dokumentumban olyan képletek is vannak, amelyekkel kiszámítjuk az egyes rétegek vastagságát. A hőszigetelő áramkör minimálisan megengedhető teljesítményére (SNiP) vonatkozó adatokat az alábbi táblázat tartalmazza:

Meg kell jegyezni, hogy a szabványban megfogalmazott követelmények nagy része a nagyteljesítményű fűtési hálózatok, valamint a fő vízellátó rendszerek és a szennyvízcsatornák elrendezésére vonatkozik. De még akkor is, ha saját kezűleg épít egy vízellátó rendszert vagy szennyvízelvezető rendszert, ismerkedjen meg ezzel a dokumentummal, és ha lehetséges, használja a benne megadott adatokat a tervezés és a telepítés során.

Az anyagok áttekintése

Polimer anyagok

A hőveszteség csökkentésére használt anyagokról szólva elsősorban habosított polimerekre gondolunk. Ez meglehetősen ésszerű, mivel ezeknek a termékeknek a köre nagyon széles, ezért nem lesz nehéz kiválasztani a helyzetünkhöz leginkább megfelelő fajtát.

Először is, ezek a kompozíciók megérdemlik a figyelmet:

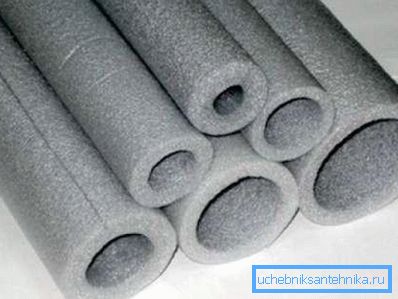

• PE hab. Ezt a szigetelést nagy porozitás, alacsony sűrűség és viszonylag alacsony mechanikai szilárdság jellemzi. Általában a PE habszivacs szigetelést hosszúkás hengerek formájában, résszel készítik, ami lehetővé teszi a gyors beüzemelést speciális képességek nélkül is. A PPE szigetelés hátrányai közé tartoznak a mechanikai károsodás és alacsony hőállóság miatt bekövetkező gyors kopás.

Figyelj! A burkolatok felszerelésének megkönnyítése és az anyag eltávolításának megakadályozása olyan modell kiválasztása, amelynek átmérője megfelel a cső átmérőjének.

• Hungarocell. Alacsony rugalmassággal és nagy erőtartalommal rendelkezik, mivel több szegmens "héja" formájában készül. Az alkatrészek összekapcsolása a széleiknél, tüskékkel és hornyokkal záródik, amelyek lehetővé teszik a rögzítők nélkül való megóvását és a "hideg hidak" megszabadulását. Ez drágább hab, de időnként is szolgál.
• Poliuretán hab. Általában előre telepített szigetelés gyártására használják, de a mindennapi életben is használhatók. Két vagy négy szegmens "héja" formájában, valamint szigetelő hab formájában is kapható. A poliuretán permetezése lehetővé teszi a legösszetettebb formájú kommunikáció hatékony szigetelését, miközben a kapott héj tömített.

Tipp A poliuretán hab a polimerizáció után nem pusztul el az ultraibolya sugárzás hatása alatt, hanem festékkel vagy nemszövött ruhával van bevonva. Az anyag kiválasztásakor nagyon fontos, hogy elegendő páraáteresztő képességgel rendelkezzen.

Szálas anyagok

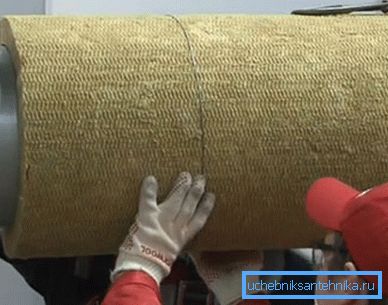

Nem kevésbé (és néha több) népszerű, mint a polimer szigetelőanyagok az ásványgyapotra és annak származékaira épülő szigetelőanyagok.

Ezek az előnyök:

• Alacsony hővezetési együttható, amit egy egyedülálló belső struktúra biztosít a sok szálból.
• Jelentős ellenállás külső tényezők, nevezetesen a melegítés, savak, lúgok, olajok stb.

Figyelj! További plusz, hogy az ásványgyapot héja nem roncsolja a rágcsálókat.

• Az a képesség, hogy megőrizze az alakzatot anélkül, hogy egy további keretet telepítene.
• Megfizethető ár.

Ugyanakkor meg kell jegyezni, hogy az ilyen hőszigetelő áramkörök telepítése során biztosítani kell, hogy az anyag ne zsugorodik és megbízhatóan védve legyen a nedvesedés ellen, mivel ezek a hatások jelentősen csökkenthetik munkájának hatékonyságát.

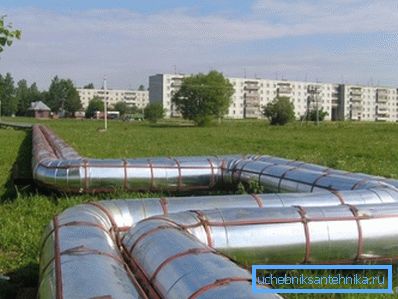

Mind az ásványgyapot, mind a polimer szigetelőhüvelyek gyakran különféle vastagságú alumínium vagy acélfólia fémezett bevonata. Ez a bevonat hőpajzsként működik, ami az infravörös sugárzást tükrözi, és csökkenti a légköri hőelvezetést.

Nagy sűrűségű szerkezetek

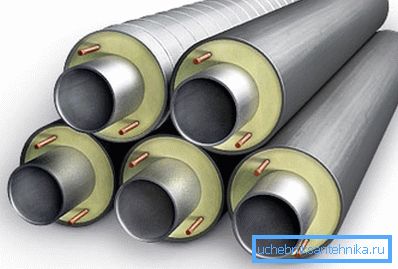

Végül egy különálló csoport hőszigetelő csövekből áll (a "cső a csőben"). Jönnek egy már szerelt hőtakarékos burkolattal, és a mester feladata csak az összes részlet egyetlen rendszerbe történő egyesítése.

Az ilyen csővezetékek építésének fő elemei a következők:

• Az alap egy fém vagy polimer cső. Az egész rendszer hordozóelemként működik, zökkenőmentes technológiával vagy hegesztéssel gyártva.
• A szigetelő réteg, amely leggyakrabban habosított poliuretánból (PUF) készült. Rendszerint a töltőberendezésnek megfelelően a csőre fel kell tölteni a speciális zsaluzatot az olvadt tömeggel.
• Védőburkolat Ezt polietilénből (PPU PE csövekből) vagy horganyzott acélból (PPU OTs) hajtják végre. Az első fajta a nem csatorna technológiának a talajba történő helyezésére szolgál, a második pedig a szabadban való elhelyezésre.
• Ráadásul a távvezérlő vezetékek - rézvezetők, amelyek lehetővé teszik, hogy meghatározzák az egész cső állapotát, és pontosan lokalizálják azokat a területeket, ahol a szigetelő vagy tartószerkezet sérült, gyakran a poliuretán habszigetelés vastagságában helyezkednek el.

A csöveket a gyárból teljesen összeszerelték és hegesztették. A hőszigetelő áramköröket speciális hőzsugorító hüvelyek segítségével vagy fóliaréteggel ellátott ásványgyapot szigeteléssel kombinálják.

Öntelepítési tippek

A szigetelés elrendezésének összetettsége nagymértékben függ a munkák méretétől. Ha egy privát házban néhány órán belül megbirkózik, akkor az autópálya lefektetésénél elég keményen kell dolgoznia.

Az alábbiakban olyan utasításokat adunk meg, amelyekben megpróbáljuk figyelembe venni az összes lényeges pontot.

Elkezdtük a leírást a csövek szigetelésének technológiájával, amelyek kívül esnek.

A föld alatti részt a következőképpen szolgáljuk fel:

• Az árok alján lerakják a nagy vízállóságú betonból készült vízelvezető tálcákat.
• A csöveket helyezzük a tálcába, gondosan lezárva az ízületeket.
• Felülről hőszigetelő burkolatra helyezzük, majd a termékeket páraáteresztő üvegszálas bevonattal látjuk el. A rögzítéshez használjon speciális polimer bilincseket.
• A fedelet egy tálcával lezárjuk, aztán leborítjuk a talajjal, amelyet eltávolítottunk az árokból. Kívánatos agyag-homok keverék elhelyezése a tálca falai és az árok pereme közötti résbe, amelyet tömörítés követ.
• Ha a tálcát nem használják, akkor a csöveket egy homok- és kavicsokkal töltött, tömörített talajrétegre kell helyezni.

A külső csővezeték hőszigetelésének munkája kissé másnak tűnik:

• Kezdjük, tisztítsuk meg a rozsda minden részét, és vegyük le egy fém kefével.
• Ezután a csöveket egy korróziógátló vegyülettel kezeljük.
• A következő lépésben vagy telepítjük a polimer "shell" -et, vagy minden egyes csövet ásványgyapot tekercs szigeteléssel lezárunk.

Figyelj! Ön is alkalmazható réteg poliuretán hab vagy több réteg kerámia szigetelő festék. Festékszigetelés esetén lehetőség van a korrózió elleni kezelésre.

• Ugyanúgy, mint az előző esetben, védő réteget állítunk fel, itt csak fóliával bevont fóliát használhatunk polimer polimerrel.
• A teljes szerkezet rögzítéséhez acél vagy műanyag bilincseket használunk.

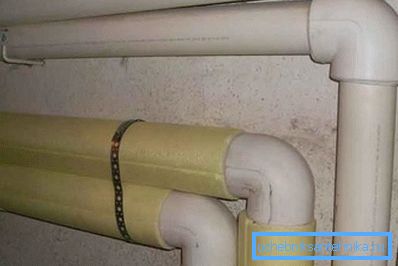

Legegyszerűbb a belső csővezeték felmelegítése: polietilén habszivacsokat helyezzük rá a megfelelő átmérőre, és rögzítjük őket fóliaszalaggal vagy műanyag kötőelemekkel.

következtetés

A berendezések és csővezetékek hőszigetelését szabványos rendszer szerint kell elvégezni megfelelő anyagok felhasználásával. Csak ebben az esetben a forró víz teljesen meleg lesz a kazánházról a házra, és a hideg víz sem fagy meg szélsőséges hidegben. Részletesebben a szigetelési kommunikáció kérdéseit tárgyalja a videó ebben a cikkben.
